Folga de borda ajustável ultra-ampla: 0,1 – 4,0 mm — a linha mais ampla que combina remoção de névoa fina de ultraprecisão de 0,1 mm com capacidade de cortina de ar para serviços pesados de 4,0 mm
Três configurações de entrada em um modelo: Extremidade (ambos os lados), Lateral (rosca M6), Inferior — máxima adaptabilidade de layout para qualquer orientação da máquina
Quatro diâmetros de entrada compatíveis: Φ32 / Φ38 / Φ45 / Φ51 — conecta-se diretamente à maioria das linhas de fornecimento de ar comprimido padrão sem adaptadores
Comprimento personalizável de fábrica: 50 – 4000 mm — desde dispositivos compactos de secagem pontual de 50 mm até sistemas de secagem industrial de grande formato de 4 metros, produzidos e calibrados internamente
Vedações de junta de silicone para alta temperatura (≤250 °C) e suporte completo de OEM/ODM – cada unidade construída na fábrica e verificada de acordo com suas especificações exatas
Principais argumentos de venda do produto
• Folga de borda ajustável ultra-ampla: 0,1 – 4,0 mm — a linha mais ampla que combina remoção de névoa fina de ultraprecisão de 0,1 mm com capacidade de cortina de ar para serviços pesados de 4,0 mm
• Três configurações de entrada em um modelo: Extremidade (ambos os lados), Lateral (rosca M6), Inferior — máxima adaptabilidade de layout para qualquer orientação da máquina
• Quatro diâmetros de entrada compatíveis: Φ32 / Φ38 / Φ45 / Φ51 — conecta-se diretamente à maioria das linhas de fornecimento de ar comprimido padrão sem adaptadores
• Comprimento personalizável de fábrica: 50 – 4000 mm — desde dispositivos compactos de secagem pontual de 50 mm até sistemas de secagem industrial de grande formato de 4 metros, produzidos e calibrados internamente
• Vedações de junta de silicone para alta temperatura (≤250 °C) e suporte completo de OEM/ODM – cada unidade construída na fábrica e verificada de acordo com suas especificações exatas

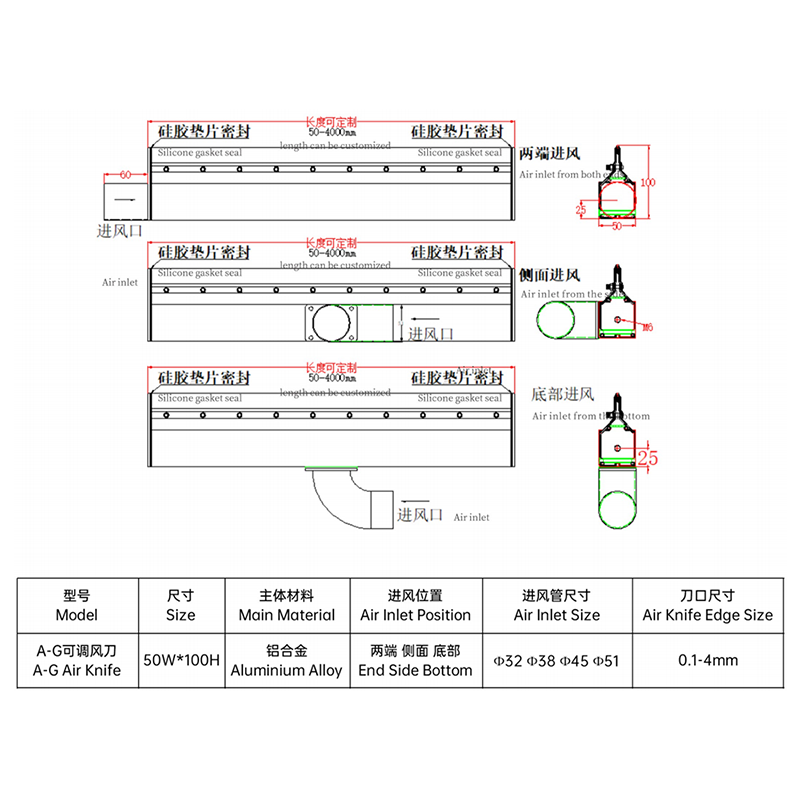

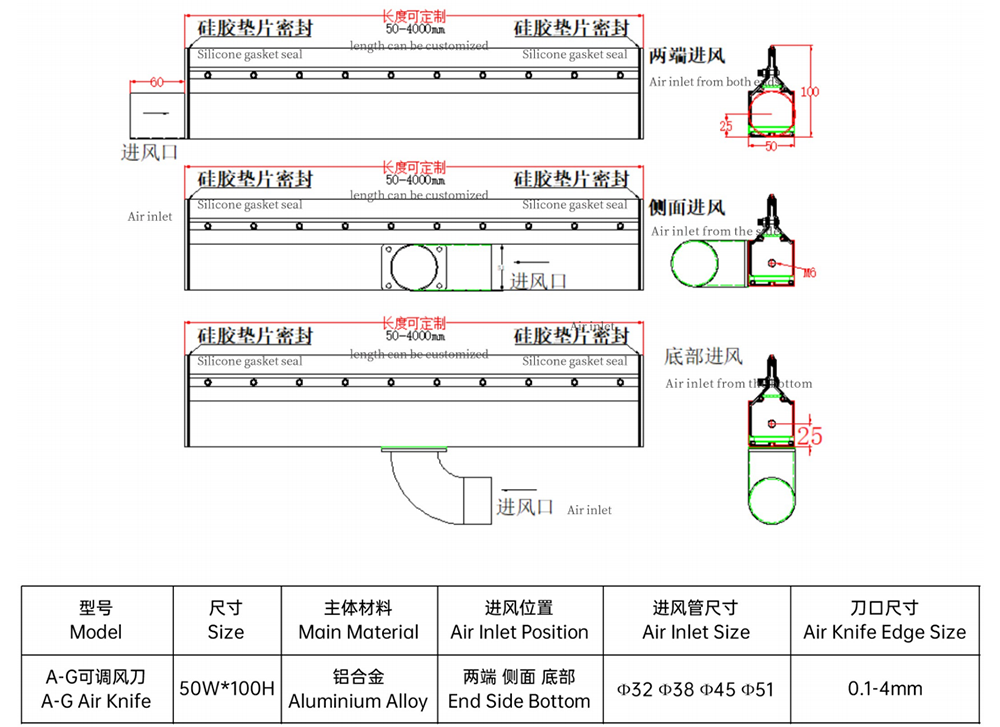

Estrutura do produto e princípio de funcionamento

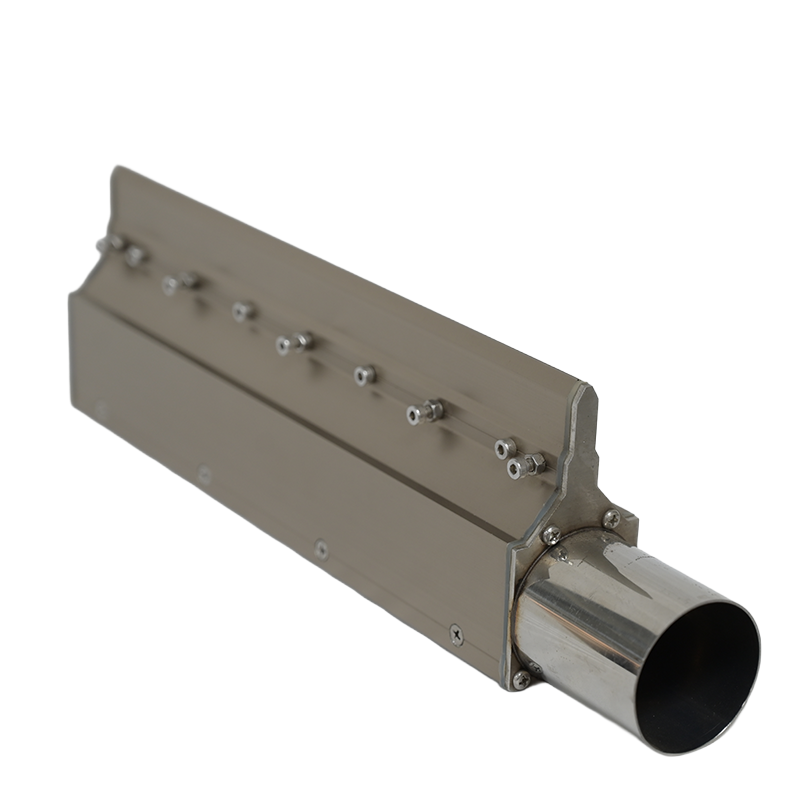

• Corpo compacto de extrusão em liga de alumínio de 50 W × 100 H mm — fino o suficiente para espaços confinados, com volume interno suficiente para distribuição de pressão estável

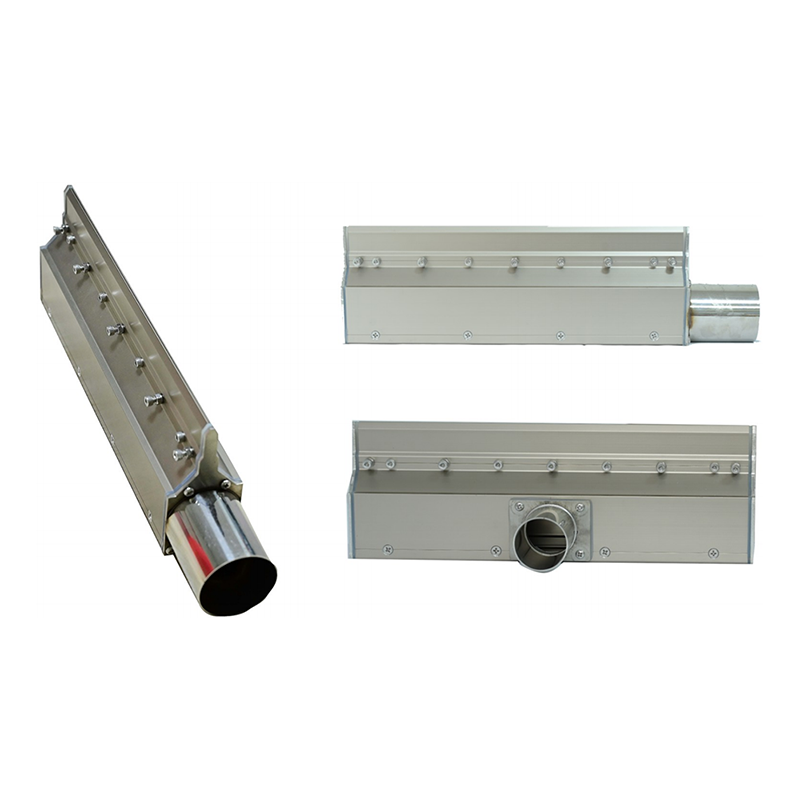

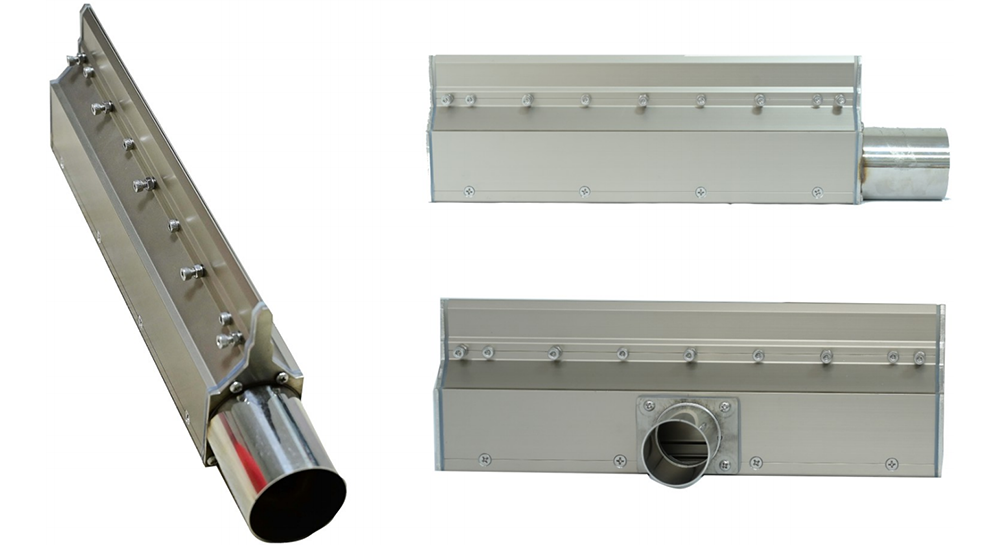

• Três opções de entrada – final (ambos os lados simultaneamente para pressão equilibrada de longo prazo), lateral (rosca M6 para tubulação lateral) e inferior (para montagem embutida ou suspensa) – cobrem todas as geometrias de instalação padrão
• A câmara plenum interna distribui uniformemente a pressão do ar comprimido de qualquer entrada usada, em todo o comprimento da lâmina, de 50 mm a 4.000 mm
• O duto de aceleração cônico converte a pressão equalizada do plenum em uma folha de ar laminar concentrada, uniforme e de alta velocidade na ranhura de saída de precisão
• Folga de saída continuamente ajustável de 0,1 mm a 4,0 mm por meio de parafusos de borda — a mais ampla faixa de ajuste na linha de ligas de alumínio, sem necessidade de desmontagem
• Vedações de vedação de silicone para alta temperatura em ambas as extremidades (≤250°C) mantêm as terminações herméticas da lâmina em uma ampla faixa de temperaturas de processo

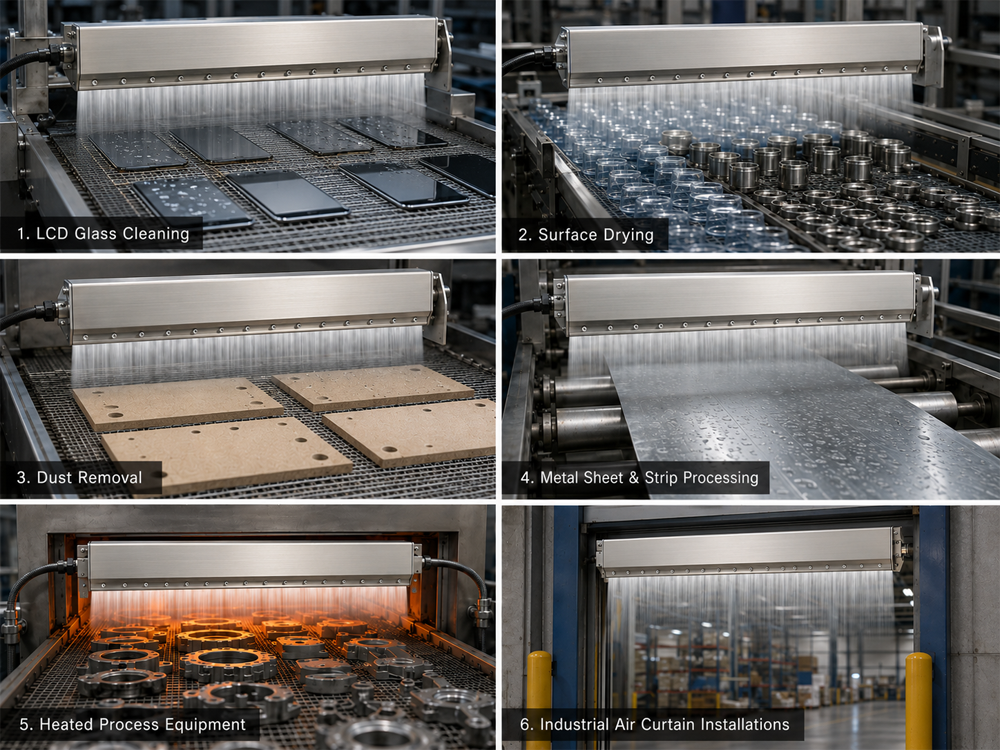

Cenários de aplicação
A combinação da mais ampla faixa de folga, a maioria das opções de entrada e o maior comprimento personalizável da AG torna-a o modelo mais versátil na linha de facas de ar em liga de alumínio:
• Linhas de limpeza de PCB – folga ajustável e múltiplas opções de entrada permitem que o AG seja adaptado em praticamente qualquer configuração de estrutura de linha de lavagem existente
• Secagem de superfície — Garrafas, peças e materiais em folha — faixa de 0,1 a 4,0 mm adapta-se a diferentes tamanhos de produtos, tipos de superfície e velocidades de transporte na mesma estação
• Remoção de poeira em painéis, vidros e superfícies ópticas — A folga mínima de 0,1 mm permite o deslocamento controlado e não prejudicial de partículas em substratos sensíveis
• Linhas de secagem de grande formato (até 4.000 mm) — linhas de produção de vidro, chapas metálicas, têxteis e filmes cobertas por uma única faca contínua sem juntas intermediárias
• Instalações com múltiplas orientações – seleção de entrada final, lateral ou inferior adapta a faca aos requisitos de montagem acima, lateral, soprando para cima ou para baixo
• Equipamento de processo aquecido – vedações de vedação de silicone classificadas para ≤250°C permitem a integração em fornos de secagem, túneis de calor e sistemas de transporte térmico
Parâmetros Técnicos
Parâmetro | Especificação |
Modelo | Faca de ar AG (faca de ar ajustável AG) |
Tamanho da seção transversal | 50W × 100H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Extremidade (ambos os lados), lateral (M6), inferior |
Tamanho da entrada de ar | Φ32 / Φ38 / Φ45 / Φ51 |
Rosca de entrada (lateral) | M6 |
Tamanho da borda da faca de ar | 0,1 – 4,0 mm (ajustável) |
Comprimento personalizável | 50 – 4000 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
• Usinagem CNC completa interna — corpo da lâmina de 50×100 mm, plenum interno, todas as três configurações de entrada (extremidade/lateral M6/fundo) e ranhura de saída produzida e verificada no local
• Comprimentos personalizados de 50 mm a 4.000 mm fabricados sob encomenda — a faixa mais longa disponível em toda a linha de ligas de alumínio — com verificação dimensional e de pressão antes do envio
• Posição de entrada (extremidade/lateral/inferior), diâmetro do tubo (Φ32–Φ51), configuração do entreferro (0,1–4,0 mm) e acabamento superficial, todos configuráveis de acordo com a especificação do cliente
• Fabricação OEM e ODM suportada — aceita desenhos de engenharia, amostras físicas ou descrições escritas de requisitos de aplicação
• Vedações de vedação de silicone para alta temperatura (≤250°C) instaladas como padrão em todas as unidades — sem sobretaxa ou prazo de entrega estendido para variantes de processo aquecido
• Protocolo de qualidade pré-embarque: teste de integridade de pressão, calibração de folga de borda para tolerância especificada, verificação de rosca da porta de entrada e relatório de inspeção dimensional completo
Vantagem Competitiva
Item de comparação | Faca de ar QXY AG | Faca de ar padrão |
Ajustabilidade do entreferro | Ajustável 0,1–4,0 mm ✓ | Fixo, não ajustável ✗ |
Posições de entrada | Extremidade (dupla) / Lateral (M6) / Inferior | Fim apenas |
Opções de tubo de entrada | Φ32 / Φ38 / Φ45 / Φ51 | Tamanho único típico |
Min. Lacuna na borda | 0,1 mm — ultraprecisão | 0,5 mm ou fixo |
Comprimento personalizável | 50–4000 mm de fábrica | Somente tamanhos fixos padrão |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Personalização | Comprimento, folga, entrada, acabamento | Sem personalização |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante especializado de sistemas de facas de ar industriais, com uma linha completa de produtos que abrange ligas de alumínio, aço inoxidável e facas de ar de PVC, além de sopradores, ferramentas de montagem e acessórios completos para sistemas de secagem. Nossa unidade de produção é equipada com centros de usinagem CNC de precisão e opera sob rigorosos controles de qualidade durante o processo - garantindo que cada faca de ar, desde a geometria interna do plenum e calibração da ranhura de saída até o rosqueamento da porta de entrada e instalação da vedação final, seja fabricada e verificada de acordo com as especificações antes de sair da fábrica.
Temos ampla experiência no suporte a clientes OEM e ODM nas indústrias eletrônica, automotiva, de alimentos e bebidas, farmacêutica e de manufatura em geral em todo o mundo. Quer o requisito seja uma faca única de substituição direta ou um sistema de secagem de linha de produção de múltiplas facas totalmente projetado, nossa equipe de engenharia trabalha a partir de seus desenhos, amostras ou descrições de aplicação para fornecer uma solução que se integre e funcione exatamente conforme necessário.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
