Corpo balanceado em liga de alumínio de 60 W × 100 H mm — maior capacidade de ar interna do que modelos compactos, mantendo a altura de instalação prática para equipamentos de produção.
Grande entreferro ajustável: 0,1 – 4,0 mm. O mesmo corpo pode ser configurado para remoção precisa de poeira, secagem normal da superfície ou sopro de água mais forte ajustando a borda de saída.

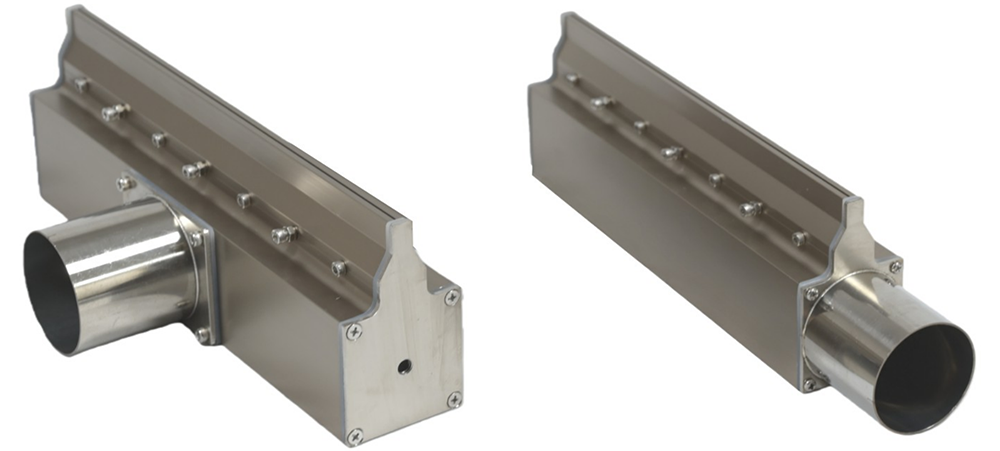

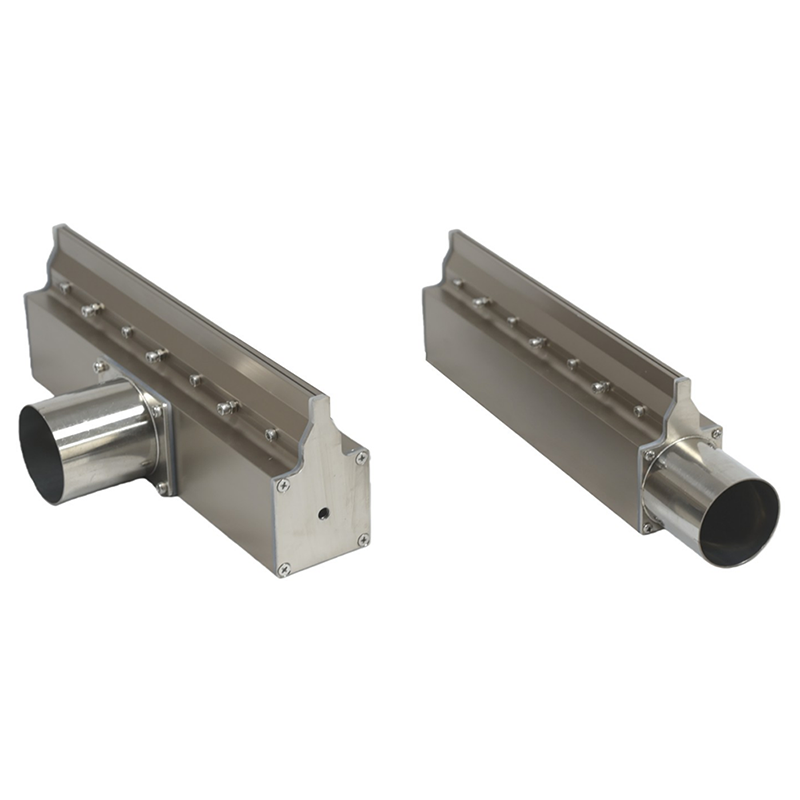

Três opções de posição de entrada: entrada de ar pelas duas extremidades, pela lateral ou por baixo. Isso ajuda a faca de ar a ajustar-se a máquinas com diferentes direções de tubo e espaço de montagem.
Grande faixa de tamanho de entrada: Φ51 / Φ57 / Φ60 / Φ63. O modelo BE é adequado para sistemas de sopradores de fluxo de ar médio a alto onde é necessário um fornecimento de ar estável.
Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Principais argumentos de venda do produto
• Corpo balanceado em liga de alumínio de 60 W × 100 H mm — maior capacidade de ar interna do que modelos compactos, mantendo a altura de instalação prática para equipamentos de produção.
• Grande entreferro ajustável: 0,1 – 4,0 mm. O mesmo corpo pode ser configurado para remoção precisa de poeira, secagem normal da superfície ou sopro de água mais forte ajustando a borda de saída.
• Três opções de posição de entrada: entrada de ar pelas duas extremidades, pela lateral ou por baixo. Isso ajuda a faca de ar a ajustar-se a máquinas com diferentes direções de tubo e espaço de montagem.
• Grande faixa de tamanho de entrada: Φ51 / Φ57 / Φ60 / Φ63. O modelo BE é adequado para sistemas de sopradores de fluxo de ar médio a alto onde é necessário um fornecimento de ar estável.
• Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Estrutura do produto e princípio de funcionamento

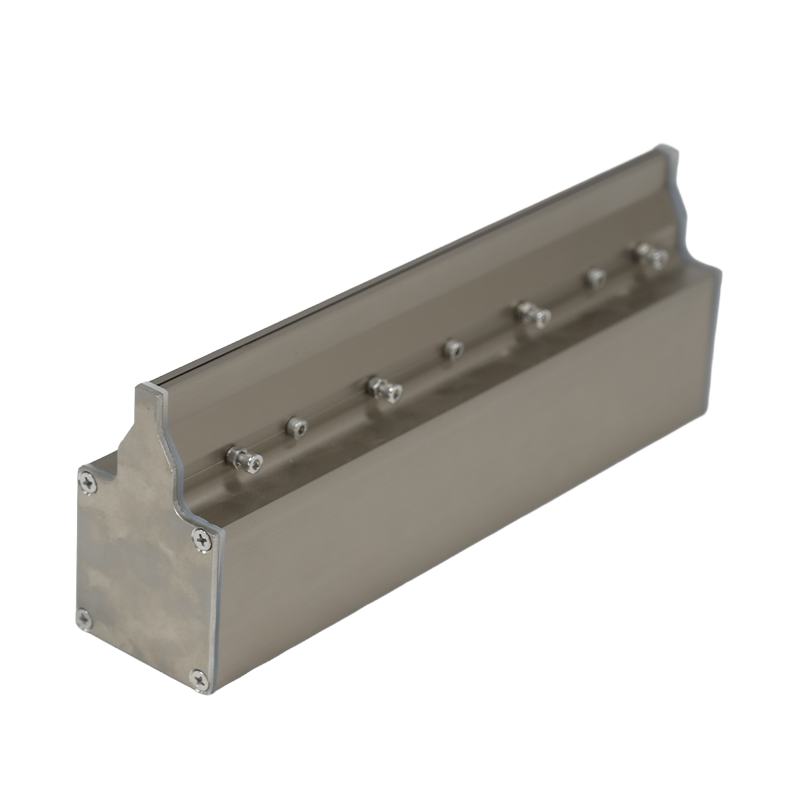

• O corpo em liga de alumínio de 60 W × 100 H mm fornece uma câmara interna mais profunda do que os modelos de baixo perfil. Esta câmara armazena o ar que entra e ajuda a reduzir a flutuação de pressão ao longo do comprimento da lâmina.

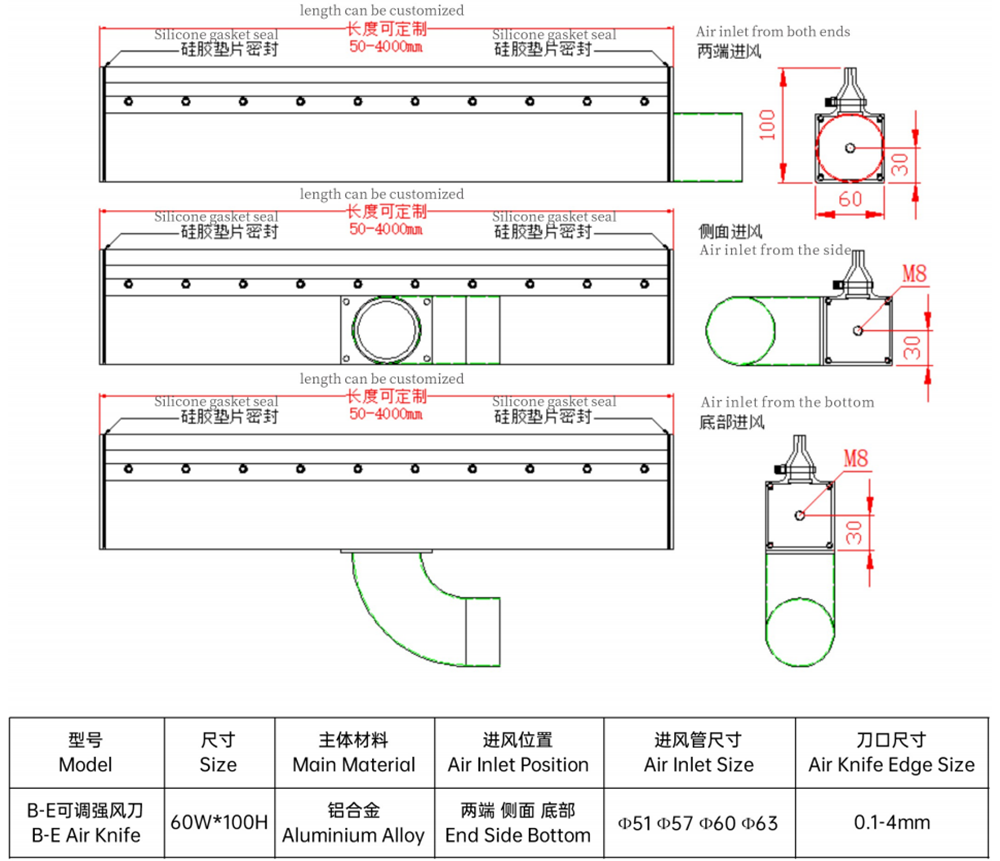

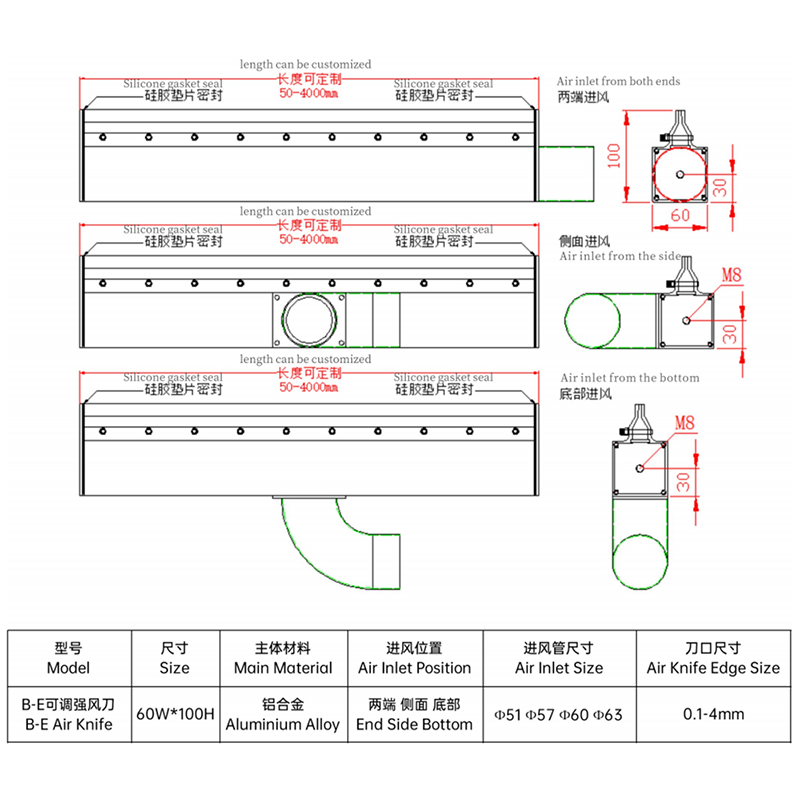

• O ar entra pelas configurações de entrada final, lateral ou inferior. Os desenhos das entradas laterais e inferiores mostram as posições de fixação roscadas M8, apoiando a instalação segura durante a operação contínua.
• O plenum interno distribui o suprimento de ar antes que ele chegue à saída. Para comprimentos personalizados de 50 a 4.000 mm, esta etapa de equalização é importante para manter uma camada de ar mais uniforme.
• O caminho de saída estreito acelera o ar em uma folha laminar plana e de alta velocidade. Esta folha é usada para remover água, poeira, lascas e resíduos superficiais sem entrar em contato com a peça de trabalho.
• O tamanho da borda de saída é ajustável de 0,1 a 4,0 mm. Os operadores podem ajustar a intensidade do fluxo de ar com os parafusos de borda, sem substituir todo o corpo da faca de ar.
• A vedação de junta de silicone para alta temperatura (≤250°C) é usada nas posições de vedação final para reduzir vazamentos e apoiar a operação estável em processos de secagem aquecida ou contínua.
Cenários de aplicação
A faca de ar forte ajustável BE é adequada para linhas de produção que precisam de fluxo de ar mais forte do que os modelos compactos, mas ainda exigem direção de entrada flexível e uma ampla abertura de saída ajustável.
• Secagem de Superfície — garrafas, peças usinadas, perfis de alumínio e componentes em geral após lavagem, enxágue ou resfriamento.
• Linhas de limpeza de PCB — folga de borda ajustável de 0,1 a 4,0 mm ajuda a controlar o impacto do ar para remoção de água, remoção de poeira e eliminação de resíduos de fluxo.
• Processamento de tela plana e vidro – a folha de ar estável ajuda a remover marcas de água, poeira e partículas finas antes da inspeção, revestimento ou embalagem.
• Processamento de chapas e tiras de metal - o corpo de 60 W × 100 H suporta maior volume de ar para remoção de refrigerante, remoção de cavacos e secagem de superfície em materiais em movimento.
• Linhas de produção de grande formato — a personalização do comprimento de fábrica de 50 a 4.000 mm permite que a faca de ar se adapte a diferentes larguras de transportadores e produtos.
• Equipamento de processo aquecido — Vedação de junta de silicone para alta temperatura (≤250°C) suporta uso próximo a túneis de secagem, linhas de lavagem assistidas por calor e estações de sopro de ar quente.
Parâmetros Técnicos
Tabela de especificações:
Parâmetro | Especificação |
Modelo | BE faca de ar forte ajustável |
Tamanho da seção transversal | 60 W × 100 H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Extremidade (ambos os lados), lateral (M8), inferior (M8) |
Tamanho da entrada de ar | Φ51 / Φ57 / Φ60 / Φ63 |
Rosca de entrada | M8 — visível nos desenhos de entrada lateral e inferior |
Tamanho da borda da faca de ar | 0,1 – 4,0 mm (ajustável) |
Comprimento personalizável | 50 – 4000 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
• QXY usina o corpo da faca de ar em liga de alumínio de 60 W × 100 H mm, portas de entrada, peças de borda e superfícies de vedação com processamento CNC interno para precisão dimensional controlada.
• O comprimento de lâmina personalizado é suportado de 50 a 4.000 mm. A faca de ar pode ser adaptada à largura do transportador, à largura do produto ou ao espaço da estrutura do equipamento.
• As opções de configuração incluem posição de entrada, diâmetro do tubo de entrada, intervalo de ar, método de montagem e acabamento superficial. Os layouts de entrada final, lateral e inferior podem ser selecionados de acordo com o roteamento do tubo.
• Pedidos OEM e ODM são aceitos. Os clientes podem fornecer desenhos, amostras, fotos de máquinas ou condições de aplicação por escrito para confirmação de engenharia.
• A vedação de junta de silicone para alta temperatura (≤250°C) é instalada como solução de vedação de extremidade padrão, ajudando a reduzir vazamentos sem exigir uma atualização extra de vedação.
• Antes do envio, cada unidade personalizada é verificada por teste de pressão, calibração de folga nas bordas, inspeção da posição de entrada e confirmação dimensional.
Vantagem Competitiva
Item de comparação | Faca de ar forte ajustável QXY BE | Faca de ar padrão |
Perfil Corporal | Corpo balanceado de 60 W × 100 H mm para fluxo de ar estável e altura de instalação prática | Tamanho geral do corpo, muitas vezes menos otimizado para estruturas de máquinas estreitas |
Ajustabilidade do entreferro | Ajustável 0,1–4 mm ✓ | Fixo, não ajustável ✗ |
Posições de entrada | Layouts de entrada final, lateral e inferior para roteamento flexível de tubos | Geralmente um layout de entrada ou direção limitada do tubo |
Opções de tubo de entrada | Φ51 / Φ57 / Φ60 / Φ63 para sistemas de fluxo de ar médio a alto | Menos opções de diâmetro de entrada |
Comprimento personalizado | 50 – 4000 mm personalizados de fábrica para diferentes larguras de transportadores | Principalmente apenas comprimentos padrão |
Estabilidade de Pressão | A câmara interna de 100H ajuda a equalizar o fluxo de ar ao longo das lâminas mais longas | A saída de ar pode variar mais em corridas mais longas |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Personalização | Comprimento, folga, posição de entrada, diâmetro de entrada e acabamento superficial podem ser especificados | Mudanças de configuração limitadas |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante profissional focado emsistemas industriais de facas de ar, incluindo facas de ar em liga de alumínio, aço inoxidável e PVC. Nossa linha de produtos também abrange sopradores, acessórios de montagem e acessórios de sistema. Com usinagem CNC de precisão, controle de qualidade em processo e verificação antes do envio, ajudamos os clientes a receber produtos de facas pneumáticas que atendem às condições reais do equipamento.
Temos experiência em OEM e ODM para linhas de fabricação eletrônica, automotiva, de alimentos e bebidas, farmacêutica e em geral. Os clientes podem enviar desenhos, amostras ou descrições de aplicações. Nossa equipe de engenharia analisará os requisitos de fluxo de ar, o espaço de instalação e o layout da tubulação e, em seguida, fornecerá uma solução que possa ser integrada à linha de produção e funcionar conforme necessário.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
Principais argumentos de venda do produto
• Corpo balanceado em liga de alumínio de 60 W × 100 H mm — maior capacidade de ar interna do que modelos compactos, mantendo a altura de instalação prática para equipamentos de produção.
• Grande entreferro ajustável: 0,1 – 4,0 mm. O mesmo corpo pode ser configurado para remoção precisa de poeira, secagem normal da superfície ou sopro de água mais forte ajustando a borda de saída.
• Três opções de posição de entrada: entrada de ar pelas duas extremidades, pela lateral ou por baixo. Isso ajuda a faca de ar a ajustar-se a máquinas com diferentes direções de tubo e espaço de montagem.
• Grande faixa de tamanho de entrada: Φ51 / Φ57 / Φ60 / Φ63. O modelo BE é adequado para sistemas de sopradores de fluxo de ar médio a alto onde é necessário um fornecimento de ar estável.
• Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Estrutura do produto e princípio de funcionamento
• O corpo em liga de alumínio de 60 W × 100 H mm fornece uma câmara interna mais profunda do que os modelos de baixo perfil. Esta câmara armazena o ar que entra e ajuda a reduzir a flutuação de pressão ao longo do comprimento da lâmina.
• O ar entra pelas configurações de entrada final, lateral ou inferior. Os desenhos das entradas laterais e inferiores mostram as posições de fixação roscadas M8, apoiando a instalação segura durante a operação contínua.
• O plenum interno distribui o suprimento de ar antes que ele chegue à saída. Para comprimentos personalizados de 50 a 4.000 mm, esta etapa de equalização é importante para manter uma camada de ar mais uniforme.
• O caminho de saída estreito acelera o ar em uma folha laminar plana e de alta velocidade. Esta folha é usada para remover água, poeira, lascas e resíduos superficiais sem entrar em contato com a peça de trabalho.
• O tamanho da borda de saída é ajustável de 0,1 a 4,0 mm. Os operadores podem ajustar a intensidade do fluxo de ar com os parafusos de borda, sem substituir todo o corpo da faca de ar.
• A vedação de junta de silicone para alta temperatura (≤250°C) é usada nas posições de vedação final para reduzir vazamentos e apoiar a operação estável em processos de secagem aquecida ou contínua.
Cenários de aplicação
A faca de ar forte ajustável BE é adequada para linhas de produção que precisam de fluxo de ar mais forte do que os modelos compactos, mas ainda exigem direção de entrada flexível e uma ampla abertura de saída ajustável.
• Secagem de Superfície — garrafas, peças usinadas, perfis de alumínio e componentes em geral após lavagem, enxágue ou resfriamento.
• Linhas de limpeza de PCB — folga de borda ajustável de 0,1 a 4,0 mm ajuda a controlar o impacto do ar para remoção de água, remoção de poeira e eliminação de resíduos de fluxo.
• Processamento de tela plana e vidro – a folha de ar estável ajuda a remover marcas de água, poeira e partículas finas antes da inspeção, revestimento ou embalagem.
• Processamento de chapas e tiras de metal - o corpo de 60 W × 100 H suporta maior volume de ar para remoção de refrigerante, remoção de cavacos e secagem de superfície em materiais em movimento.
• Linhas de produção de grande formato — a personalização do comprimento de fábrica de 50 a 4.000 mm permite que a faca de ar se adapte a diferentes larguras de transportadores e produtos.
• Equipamento de processo aquecido — Vedação de junta de silicone para alta temperatura (≤250°C) suporta uso próximo a túneis de secagem, linhas de lavagem assistidas por calor e estações de sopro de ar quente.
Parâmetros Técnicos
Tabela de especificações:
Parâmetro | Especificação |
Modelo | BE faca de ar forte ajustável |
Tamanho da seção transversal | 60 W × 100 H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Extremidade (ambos os lados), lateral (M8), inferior (M8) |
Tamanho da entrada de ar | Φ51 / Φ57 / Φ60 / Φ63 |
Rosca de entrada | M8 — visível nos desenhos de entrada lateral e inferior |
Tamanho da borda da faca de ar | 0,1 – 4,0 mm (ajustável) |
Comprimento personalizável | 50 – 4000 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
• QXY usina o corpo da faca de ar em liga de alumínio de 60 W × 100 H mm, portas de entrada, peças de borda e superfícies de vedação com processamento CNC interno para precisão dimensional controlada.
• O comprimento de lâmina personalizado é suportado de 50 a 4.000 mm. A faca de ar pode ser adaptada à largura do transportador, à largura do produto ou ao espaço da estrutura do equipamento.
• As opções de configuração incluem posição de entrada, diâmetro do tubo de entrada, intervalo de ar, método de montagem e acabamento superficial. Os layouts de entrada final, lateral e inferior podem ser selecionados de acordo com o roteamento do tubo.
• Pedidos OEM e ODM são aceitos. Os clientes podem fornecer desenhos, amostras, fotos de máquinas ou condições de aplicação por escrito para confirmação de engenharia.
• A vedação de junta de silicone para alta temperatura (≤250°C) é instalada como solução de vedação de extremidade padrão, ajudando a reduzir vazamentos sem exigir uma atualização extra de vedação.
• Antes do envio, cada unidade personalizada é verificada por teste de pressão, calibração de folga nas bordas, inspeção da posição de entrada e confirmação dimensional.
Vantagem Competitiva
Item de comparação | Faca de ar forte ajustável QXY BE | Faca de ar padrão |
Perfil Corporal | Corpo balanceado de 60 W × 100 H mm para fluxo de ar estável e altura de instalação prática | Tamanho geral do corpo, muitas vezes menos otimizado para estruturas de máquinas estreitas |
Ajustabilidade do entreferro | Ajustável 0,1–4 mm ✓ | Fixo, não ajustável ✗ |
Posições de entrada | Layouts de entrada final, lateral e inferior para roteamento flexível de tubos | Geralmente um layout de entrada ou direção limitada do tubo |
Opções de tubo de entrada | Φ51 / Φ57 / Φ60 / Φ63 para sistemas de fluxo de ar médio a alto | Menos opções de diâmetro de entrada |
Comprimento personalizado | 50 – 4000 mm personalizados de fábrica para diferentes larguras de transportadores | Principalmente apenas comprimentos padrão |
Estabilidade de Pressão | A câmara interna de 100H ajuda a equalizar o fluxo de ar ao longo das lâminas mais longas | A saída de ar pode variar mais em corridas mais longas |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Personalização | Comprimento, folga, posição de entrada, diâmetro de entrada e acabamento superficial podem ser especificados | Mudanças de configuração limitadas |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante profissional focado emsistemas industriais de facas de ar, incluindo facas de ar em liga de alumínio, aço inoxidável e PVC. Nossa linha de produtos também abrange sopradores, acessórios de montagem e acessórios de sistema. Com usinagem CNC de precisão, controle de qualidade em processo e verificação antes do envio, ajudamos os clientes a receber produtos de facas pneumáticas que atendem às condições reais do equipamento.
Temos experiência em OEM e ODM para linhas de fabricação eletrônica, automotiva, de alimentos e bebidas, farmacêutica e em geral. Os clientes podem enviar desenhos, amostras ou descrições de aplicações. Nossa equipe de engenharia analisará os requisitos de fluxo de ar, o espaço de instalação e o layout da tubulação e, em seguida, fornecerá uma solução que possa ser integrada à linha de produção e funcionar conforme necessário.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
