Perfil de saída alado – a estrutura superior em asa-guia ajuda a definir a direção do fluxo de ar e fornece uma referência de instalação mais clara do que um corpo de saída plano e simples.
Entreferro ajustável: 0,2 – 4,0 mm. A mesma faca de ar pode ser configurada para limpeza controlada de superfícies, secagem normal ou sopro de água mais forte.
Três opções de posição de entrada: entrada de ar pelas duas extremidades, pela lateral ou por baixo. Isso dá flexibilidade à CA para roteamento de tubos e integração de máquinas.
Opções de entrada Φ32 / Φ38 / Φ45 / Φ51 — adequadas para diferentes tamanhos de tubos de soprador e requisitos de fluxo de ar.
Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Principais argumentos de venda do produto
• Perfil de saída alado – a estrutura superior em asa-guia ajuda a definir a direção do fluxo de ar e fornece uma referência de instalação mais clara do que um corpo de saída plano e simples.
• Entreferro ajustável: 0,2 – 4,0 mm. A mesma faca de ar pode ser configurada para limpeza controlada de superfícies, secagem normal ou sopro de água mais forte.
• Três opções de posição de entrada: entrada de ar pelas duas extremidades, pela lateral ou por baixo. Isso dá flexibilidade à CA para roteamento de tubos e integração de máquinas.
• Opções de entrada Φ32 / Φ38 / Φ45 / Φ51 — adequadas para diferentes tamanhos de tubos de soprador e requisitos de fluxo de ar.
• Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Estrutura do produto e princípio de funcionamento
• A extrusão de liga de alumínio de 50 W × 100 H mm forma um corpo balanceado com uma seção de saída alada integrada para orientação do fluxo de ar e referência de montagem.
• O ar pode entrar pelas duas extremidades, pela lateral ou pela parte inferior. Os desenhos da entrada lateral e inferior mostram posições de fixação com rosca M8 para instalação segura.
• As opções de entrada Φ32 / Φ38 / Φ45 / Φ51 permitem que o suprimento de ar corresponda a diferentes sistemas de tubulação. Para comprimentos personalizados de 50 a 4.000 mm, a câmara interna distribui o ar antes que ele chegue à saída.
• O caminho interno guia o ar do plenum para a área de saída alada, onde o fluxo é acelerado em um lençol de ar plano e controlado.
• O tamanho da borda de saída é ajustável de 0,2 a 4,0 mm. Os operadores podem ajustar a intensidade do fluxo de ar com os parafusos de borda sem desmontar a faca de ar completa.
• A vedação de junta de silicone para alta temperatura (≤250°C) é usada nas posições de vedação final para reduzir vazamentos e apoiar a operação estável em processos de secagem aquecida ou contínua.

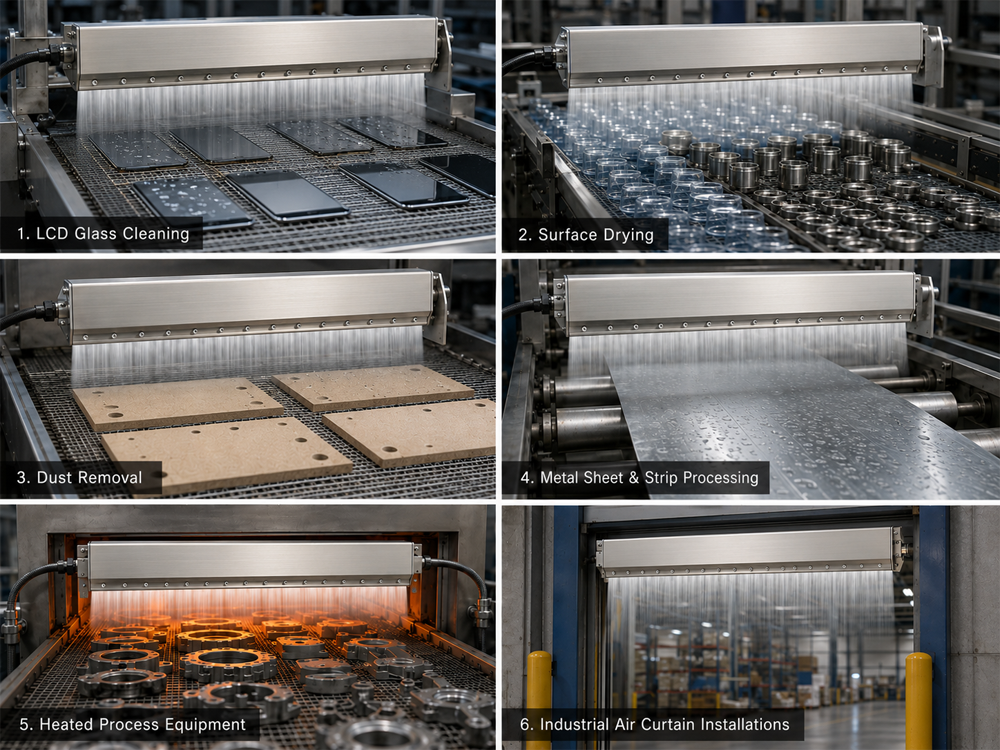

Cenários de aplicação
A faca de ar forte CA Winged é adequada para linhas de produção que precisam de controle direcional de fluxo de ar, roteamento de entrada flexível e um corpo compacto de 50×100H.
• Secagem de superfície – garrafas, peças usinadas, peças moldadas e componentes em geral após lavagem, enxágue ou resfriamento.
• Processamento de tela plana e vidro – a orientação da saída alada ajuda a manter a direção do fluxo de ar estável em painéis e superfícies de vidro.
• Linhas de limpeza de PCB — folga ajustável na borda de 0,2 a 4,0 mm ajuda a controlar o impacto do ar para remoção de umidade e liberação de partículas.
• Estações de etiquetagem e codificação — o fluxo de ar plano controlado ajuda a secar a superfície antes da impressão, marcação ou etiquetagem.
• Linhas de produção de grande formato — a personalização do comprimento de fábrica de 50 a 4.000 mm permite que a faca de ar se adapte a diferentes larguras de transportadores e produtos.
• Equipamento de processo aquecido — Vedação de junta de silicone para alta temperatura (≤250°C) suporta uso próximo a túneis de secagem, linhas de lavagem assistidas por calor e estações de sopro de ar quente.

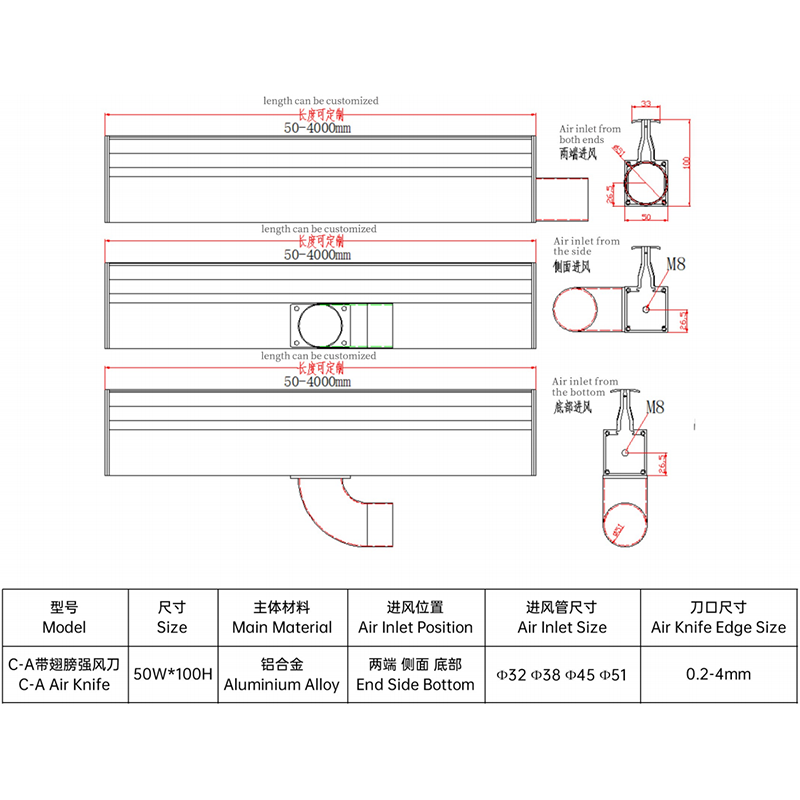

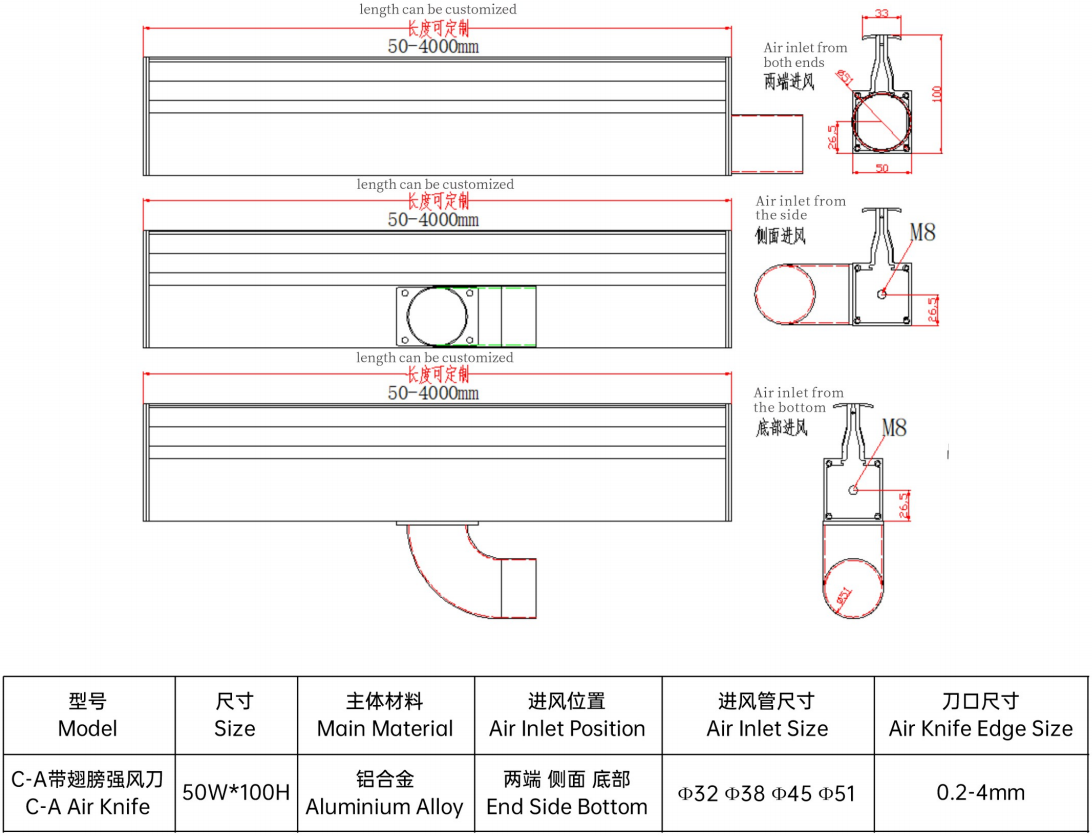

Parâmetros Técnicos
Tabela de especificações:
Parâmetro | Especificação |
Modelo | Faca de ar forte alada CA (modelo chinês: CA Dai Chi Bang Qiang Feng Dao) |
Tamanho da seção transversal | 50W × 100H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Extremidade (ambos os lados), lateral (M8), inferior (M8) |
Tamanho da entrada de ar | Φ32 / Φ38 / Φ45 / Φ51 |
Rosca de entrada | M8 — visível nos desenhos de entrada lateral e inferior |
Tamanho da borda da faca de ar | 0,2 – 4,0 mm (ajustável) |
Comprimento personalizável | 50 – 4000 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
• QXY processa o corpo da faca de ar em liga de alumínio de 50 W × 100 H mm, seção de saída alada, portas de entrada, peças de borda e superfícies de vedação com usinagem CNC interna para precisão dimensional controlada.
• O comprimento de lâmina personalizado é suportado de 50 a 4.000 mm. A faca de ar pode ser adaptada à largura do transportador, à largura do produto ou ao espaço da estrutura do equipamento.
• As opções de configuração incluem posição de entrada, diâmetro do tubo de entrada, intervalo de ar, método de montagem e acabamento superficial. Os layouts de entrada final, lateral e inferior podem ser selecionados de acordo com o roteamento do tubo.
• Pedidos OEM e ODM são aceitos. Os clientes podem fornecer desenhos, amostras, fotos de máquinas ou condições de aplicação por escrito para confirmação de engenharia.
• A vedação de junta de silicone para alta temperatura (≤250°C) é instalada como solução de vedação de extremidade padrão, ajudando a reduzir vazamentos sem exigir uma atualização extra de vedação.
• Antes do envio, cada unidade personalizada é verificada por teste de pressão, calibração de folga nas bordas, inspeção da posição de entrada e confirmação dimensional.
Vantagem Competitiva
Item de comparação | Faca de ar forte alada QXY CA | Faca de ar padrão |
Perfil de saída alado | A saída de asa-guia ajuda a controlar a direção do fluxo de ar e a referência de instalação | Saída plana com orientação menos direcional |
Ajustabilidade do entreferro | Ajustável 0,2–4 mm ✓ | Fixo, não ajustável ✗ |
Posições de entrada | Layouts de entrada final, lateral e inferior para roteamento flexível de tubos | Geralmente um layout de entrada ou direção limitada do tubo |
Opções de tubo de entrada | Φ32 / Φ38 / Φ45 / Φ51 para diferentes tamanhos de tubos de soprador | Menos opções de diâmetro de entrada |
Comprimento personalizado | 50 – 4000 mm personalizados de fábrica para larguras de transportadores estreitas ou largas | Principalmente apenas comprimentos padrão |
Seção Transversal do Corpo | O corpo de 50 W × 100 H mm equilibra a capacidade de fluxo de ar e o tamanho da instalação | O perfil geral da carroceria pode não corresponder ao espaço da máquina |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Personalização | Comprimento, folga, posição de entrada, diâmetro de entrada e acabamento superficial podem ser especificados | Mudanças de configuração limitadas |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante profissional focado emequipamento industrial de faca de ar, incluindo facas de ar em liga de alumínio, aço inoxidável e PVC. Nossa linha de produtos também abrange sopradores, acessórios de montagem e acessórios de sistema. Com usinagem CNC de precisão, controles de qualidade em processo e verificação antes do envio, fornecemos produtos de facas pneumáticas para requisitos reais de linha de produção.
Apoiamos projetos OEM e ODM para clientes de eletrônicos, automotivos, alimentos e bebidas, farmacêuticos e de manufatura em geral. Os clientes podem enviar desenhos, amostras, descrições de aplicações ou fotos de equipamentos. Nossa equipe de engenharia analisa a direção do fluxo de ar, o espaço de instalação e o roteamento da tubulação e, em seguida, fornece uma solução que se integra e funciona conforme necessário.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
