Corpo profundo em liga de alumínio de 50 W × 120 H mm — projetado para fornecer maior armazenamento de ar interno e saída mais estável do que modelos discretos de 50 mm de largura.
Grande entreferro ajustável: 0,1 – 4,0 mm. A mesma faca de ar pode ser configurada para remoção de partículas finas, secagem normal ou sopro de água mais forte.
Três opções de posição de entrada: entrada de ar pelas duas extremidades, pela lateral ou por baixo. Isso dá ao Type-C mais flexibilidade para roteamento de tubos e integração de máquinas.
Opções de entrada Φ32 / Φ38 / Φ45 / Φ51 — adequadas para diferentes tamanhos de tubos de soprador e requisitos de fluxo de ar.
Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Principais argumentos de venda do produto
• Corpo profundo em liga de alumínio de 50 W × 120 H mm — projetado para fornecer maior armazenamento de ar interno e saída mais estável do que modelos discretos de 50 mm de largura.
• Grande entreferro ajustável: 0,1 – 4,0 mm. A mesma faca de ar pode ser configurada para remoção de partículas finas, secagem normal ou sopro de água mais forte.
• Três opções de posição de entrada: entrada de ar pelas duas extremidades, pela lateral ou por baixo. Isso dá ao Type-C mais flexibilidade para roteamento de tubos e integração de máquinas.
• Opções de entrada Φ32 / Φ38 / Φ45 / Φ51 — adequadas para diferentes tamanhos de tubos de soprador e requisitos de fluxo de ar.
• Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Estrutura do produto e princípio de funcionamento
• A extrusão de liga de alumínio de 50 W × 120 H mm cria uma câmara interna mais profunda dentro de um corpo de 50 mm de largura, ajudando a armazenar e estabilizar o ar que entra antes da descarga.

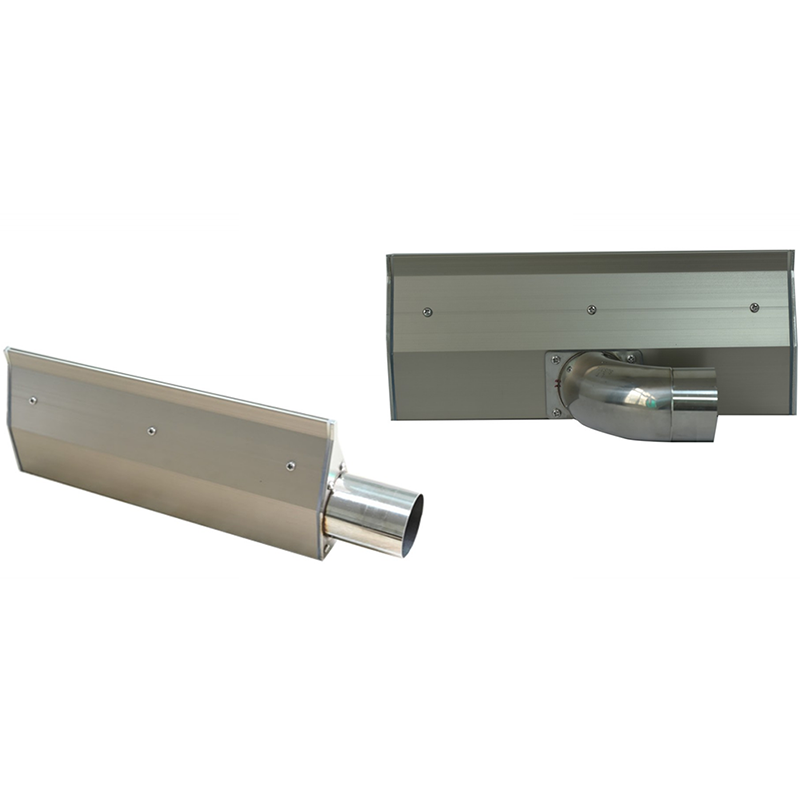

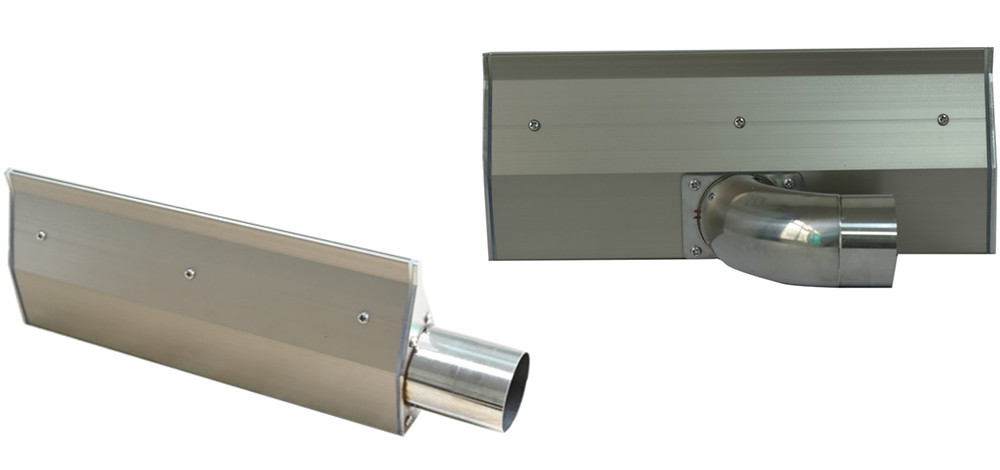

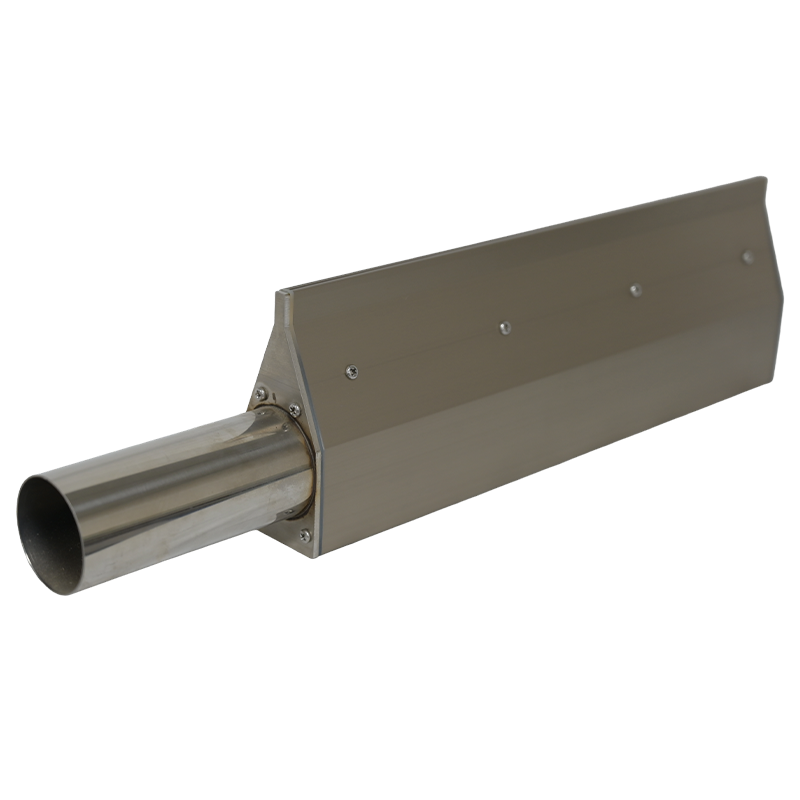

• O ar pode entrar pelas duas extremidades, pela lateral ou pela parte inferior. Os desenhos da entrada lateral e inferior mostram posições de fixação com rosca M8 para instalação segura.
• As opções de entrada Φ32 / Φ38 / Φ45 / Φ51 permitem que o suprimento de ar corresponda a diferentes sistemas de tubulação. Para comprimentos personalizados de 50 a 4.000 mm, o plenum mais profundo ajuda a distribuir o ar antes que ele chegue à saída.
• O caminho interno guia o ar do plenum para a ranhura de saída, acelerando-o em uma folha de ar laminar plana para secagem, limpeza e sopro sem contato.
• O tamanho da borda de saída é ajustável de 0,1 a 4,0 mm. Os operadores podem ajustar a intensidade do fluxo de ar com os parafusos de borda sem desmontar a faca de ar completa.
• A vedação de junta de silicone para alta temperatura (≤250°C) é usada nas posições de vedação final para reduzir vazamentos e apoiar a operação estável em processos de secagem aquecida ou contínua.

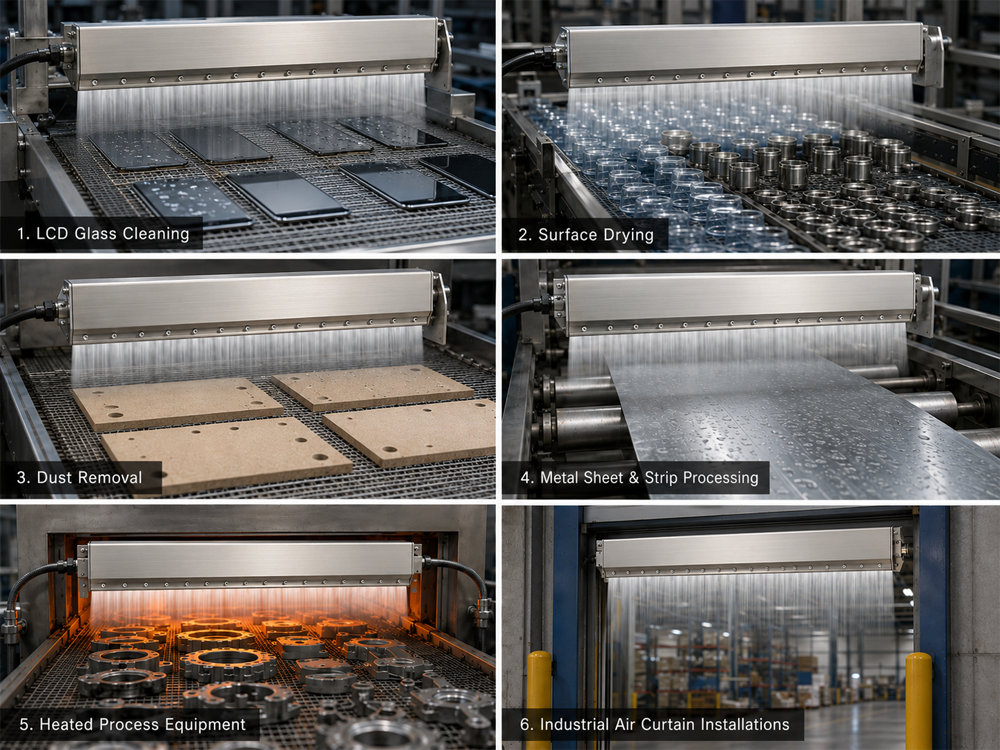

Cenários de aplicação
A faca de ar ajustável Tipo C é adequada para linhas de produção que precisam de um corpo de 50 mm de largura com armazenamento de pressão mais profundo, roteamento de entrada flexível e uma ampla abertura de saída ajustável.
• Linhas de limpeza de PCB — folga ajustável de 0,1 a 4,0 mm ajuda a controlar o impacto do ar para remoção de umidade, remoção de poeira e eliminação de resíduos.
• Secagem de superfície – garrafas, peças usinadas, peças moldadas e componentes em geral após lavagem, enxágue ou resfriamento.
• Processamento de tela plana e vidro – a folha de ar estável ajuda a remover marcas de água e partículas finas antes da inspeção, revestimento ou embalagem.• Processamento de chapas e tiras de metal – plenum mais profundo suporta purga mais constante para remoção de líquido refrigerante, cavacos e água superficial.
• Linhas de produção de grande formato — a personalização do comprimento de fábrica de 50 a 4.000 mm permite que a faca de ar se adapte a diferentes larguras de transportadores e produtos.
• Equipamento de processo aquecido — Vedação de junta de silicone para alta temperatura (≤250°C) suporta uso próximo a túneis de secagem, linhas de lavagem assistidas por calor e estações de sopro de ar quente.

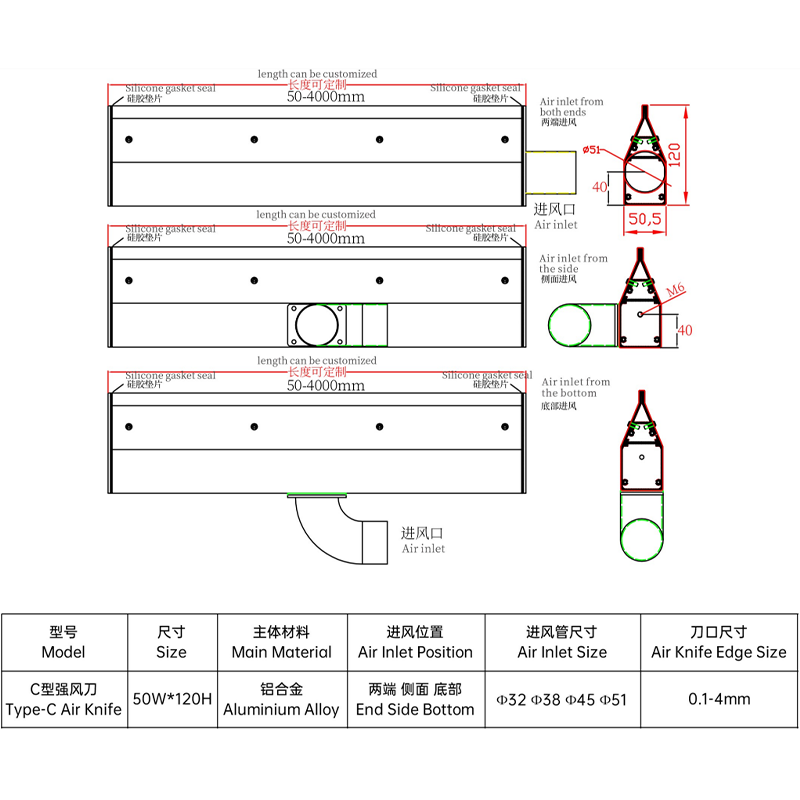

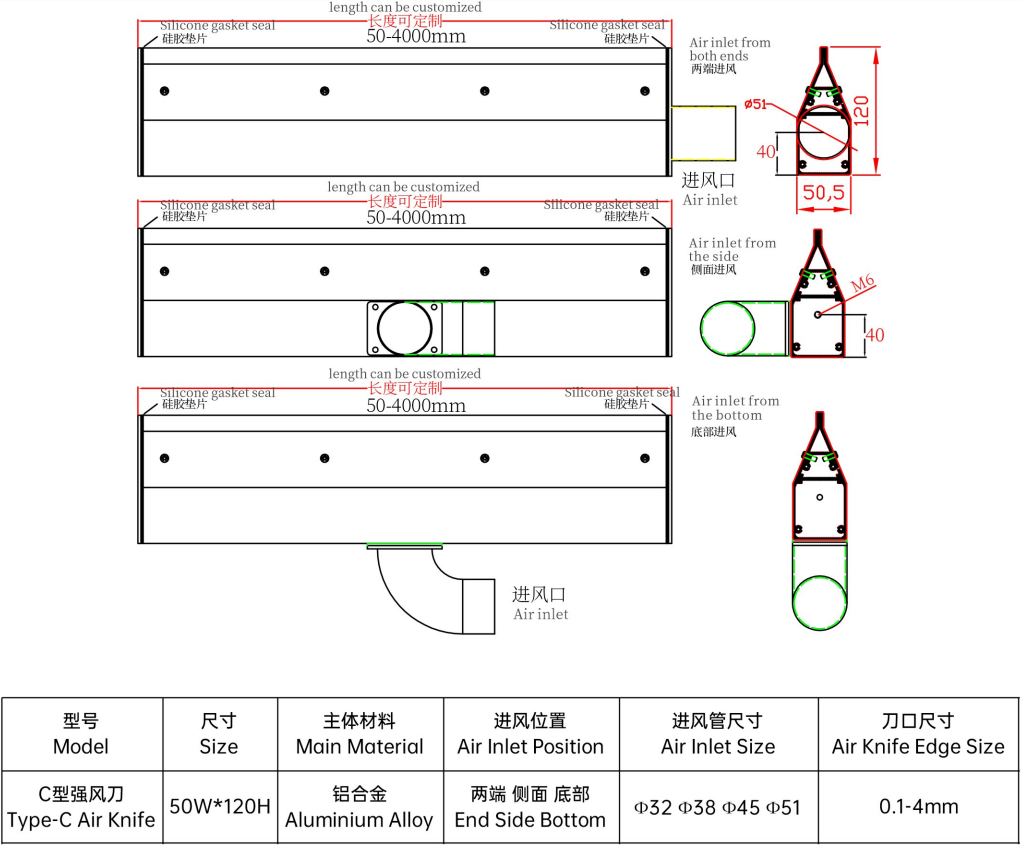

Parâmetros Técnicos
Tabela de especificações:
Parâmetro | Especificação |
Modelo | Faca de ar ajustável tipo C (modelo chinês: tipo C Ke Tiao Feng Dao) |
Tamanho da seção transversal | 50W × 120H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Extremidade (ambos os lados), lateral (M8), inferior (M8) |
Tamanho da entrada de ar | Φ32 / Φ38 / Φ45 / Φ51 |
Rosca de entrada | M8 — visível nos desenhos de entrada lateral e inferior |
Tamanho da borda da faca de ar | 0,1 – 4,0 mm (ajustável) |
Comprimento personalizável | 50 – 4000 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
• QXY processa o corpo da faca de ar em liga de alumínio de 50 W × 120 H mm, portas de entrada, peças de borda e superfícies de vedação com usinagem CNC interna para precisão dimensional controlada.
• O comprimento de lâmina personalizado é suportado de 50 a 4.000 mm. A faca de ar pode ser adaptada à largura do transportador, à largura do produto ou ao espaço da estrutura do equipamento.
• As opções de configuração incluem posição de entrada, diâmetro do tubo de entrada, intervalo de ar, método de montagem e acabamento superficial. Os layouts de entrada final, lateral e inferior podem ser selecionados de acordo com o roteamento do tubo.• Pedidos OEM e ODM são aceitos. Os clientes podem fornecer desenhos, amostras, fotos de máquinas ou condições de aplicação por escrito para confirmação de engenharia.
• A vedação de junta de silicone para alta temperatura (≤250°C) é instalada como solução de vedação de extremidade padrão, ajudando a reduzir vazamentos sem exigir uma atualização extra de vedação.
• Antes do envio, cada unidade personalizada é verificada por teste de pressão, calibração de folga nas bordas, inspeção da posição de entrada e confirmação dimensional.
Vantagem Competitiva
Item de comparação | Faca de ar ajustável QXY tipo C | Faca de ar padrão |
Corpo Plenum Profundo | O corpo de 50 W × 120 H mm fornece armazenamento de ar mais profundo para uma saída estável | Corpo mais raso pode ter maior flutuação de pressão |
Ajustabilidade do entreferro | Ajustável 0,1–4 mm ✓ | Fixo, não ajustável ✗ |
Posições de entrada | Layouts de entrada final, lateral e inferior para roteamento flexível de tubos | Geralmente um layout de entrada ou direção limitada do tubo |
Opções de tubo de entrada | Φ32 / Φ38 / Φ45 / Φ51 para diferentes tamanhos de tubos de soprador | Menos opções de diâmetro de entrada |
Comprimento personalizado | 50 – 4000 mm personalizados de fábrica para larguras de transportadores estreitas ou largas | Principalmente apenas comprimentos padrão |
Estabilidade de Pressão | A câmara interna de 120H ajuda a equalizar o fluxo de ar nas lâminas mais longas | A saída de ar pode variar mais em corridas mais longas |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Personalização | Comprimento, folga, posição de entrada, diâmetro de entrada e acabamento superficial podem ser especificados | Mudanças de configuração limitadas |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante profissional especializado em equipamentos industriais para facas de ar, incluindoliga de alumínio, aço inoxidável, eFacas de ar em PVC. Nossa linha de produtos também abrange sopradores, acessórios de montagem e acessórios de sistema. Com usinagem CNC de precisão, controles de qualidade em processo e verificação antes do envio, fornecemos produtos de facas pneumáticas para requisitos reais de linha de produção.
Apoiamos projetos OEM e ODM para clientes de eletrônicos, automotivos, alimentos e bebidas, farmacêuticos e de manufatura em geral. Os clientes podem enviar desenhos, amostras, descrições de aplicações ou fotos de equipamentos. Nossa equipe de engenharia analisa a demanda de fluxo de ar, o espaço de instalação e a rota da tubulação e, em seguida, fornece uma solução que se integra e funciona conforme necessário.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
