A Lâmina de Ar em Liga de Alumínio da Série A-A é compacta e oferece excelente desempenho. Ela é empregada para processos de secagem, limpeza e montagem de cortinas de ar. Seu corpo ultrafino tem seção de 50 mm × 125 mm, com comprimento totalmente personalizável entre 50 mm e 4000 mm. O modelo A-A se encaixa perfeitamente nos espaços reduzidos das linhas de produção, locais onde o espaço é limitado, mas se exige uma distribuição uniforme de ar. Conta com três alternativas de entrada de ar: nas extremidades, na lateral e na base, o que simplifica a instalação em diversos tipos de máquinas industriais.
A Lâmina de Ar em Liga de Alumínio da Série A-A é compacta e oferece excelente desempenho. Ela é empregada para processos de secagem, limpeza e montagem de cortinas de ar. Seu corpo ultrafino tem seção de 50 mm × 125 mm, com comprimento totalmente personalizável entre 50 mm e 4000 mm. O modelo A-A se encaixa perfeitamente nos espaços reduzidos das linhas de produção, locais onde o espaço é limitado, mas se exige uma distribuição uniforme de ar. Conta com três alternativas de entrada de ar: nas extremidades, na lateral e na base, o que simplifica a instalação em diversos tipos de máquinas industriais.

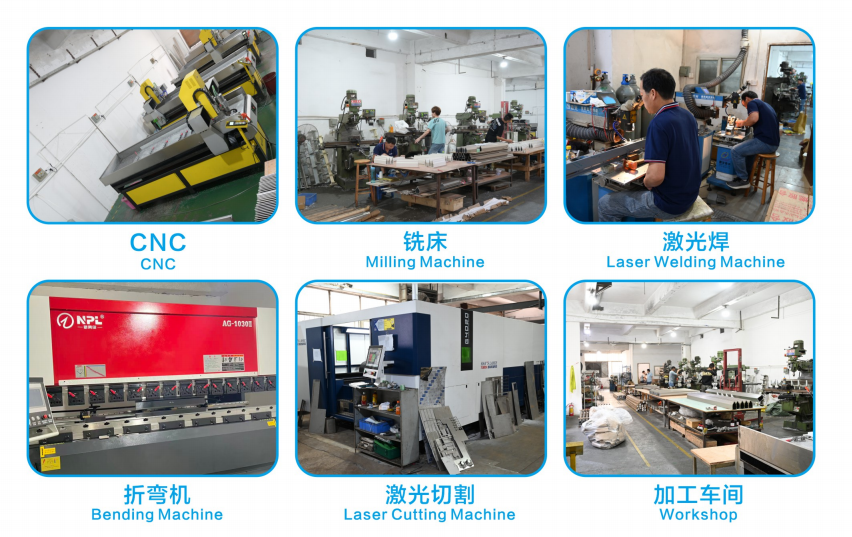

Shenzhen Qixingyuan Equipamentos de Maquinaria Ltda. Fabricamos lâminas de ar em liga de alumínio, aço inoxidável e PVC, além de comercializar todos os acessórios correspondentes. Nossos equipamentos são eficazes para secagem, limpeza e remoção de água por jato de ar, sendo amplamente utilizados em indústrias eletrônicas, alimentícias, metalúrgicas e outros segmentos. Oferecemos serviços OEM e ODM: ajustamos comprimento, posições de entrada de ar, fenda regulável e acabamento superficial para se adaptar totalmente ao seu equipamento.
Nome do Produto: Lâmina de Ar de Alto Fluxo Série A-A — Lâmina de Ar Compacta em Liga de AlumínioFunção Principal: Gera uma camada de ar rápida e uniforme para secagem e limpeza em espaços reduzidos.Principal Diferencial: Seu corpo compacto mede 50 × 125 mm, permitindo instalação em máquinas onde lâminas de ar de tamanho convencional não se encaixam. A fenda de saída é regulável entre 0,1 mm e 4,0 mm. As três opções de entrada de ar dispensam alterações em componentes para ajustar o fluxo de ar.
Composição Estrutural: A Lâmina de Ar Série A-A é fabricada por extrusão única de liga de alumínio. Seu formato interno é projetado especialmente para minimizar a resistência ao fluxo e manter velocidade de saída constante ao longo de todo o comprimento da lâmina:• Três configurações de entrada de ar: entrada dupla nas extremidades, entrada lateral com rosca M8 ou entrada inferior• Vedação por junta de silicone em ambas as extremidades, garantindo hermeticidade e retenção de pressão• Câmara de pressão de baixa resistência, responsável por distribuição uniforme da pressão estática• Duto interno cônico usinado com precisão para acelerar o fluxo de ar até a fenda de saída• Fenda de saída regulável: a abertura da borda pode ser ajustada entre 0,1 mm e 4,0 mm• Diâmetros compatíveis para tubos de entrada: Φ38, Φ45, Φ51, Φ60
Características Técnicas
Conta com uma faixa de ajuste mais ampla que a maioria dos modelos padrão. Um único equipamento atende desde remoção de névoa extremamente fina até geração de cortinas de ar de alto volume.
Disponível nas versões de entrada dupla nas extremidades, entrada lateral e entrada inferior. A entrada dupla nas extremidades garante alimentação equilibrada de pressão em lâminas de comprimento elevado, reduzindo a queda de velocidade ao longo da peça.
A lâmina de ar possui perfil ultrafino, compatível com máquinas antigas e instalações com espaço reduzido. Ideal para linhas onde o espaço disponível é limitado.
Fabricamos unidades em diversas medidas: versões curtas de 50 mm para secagem de peças individuais, até modelos longos de até 4000 mm para processamento de chapas amplas de vidro, metal ou tecido.
Juntas de silicone instaladas em ambos os lados suportam altas temperaturas e evitam vazamento de ar nas extremidades, mantendo velocidade de fluxo constante do início ao fim da lâmina.
O corpo em alumínio é extremamente leve, facilitando movimentação e ajuste de ângulo durante a montagem. Apesar do peso reduzido, apresenta alta rigidez e suporta altas pressões de ar sem deformações.
A Lâmina de Ar em Liga de Alumínio Série A-A é ideal para processos que demandam um equipamento compacto, versátil e com ampla faixa de regulagem de fenda:• Linhas de limpeza ultrassônica e por pulverização — remoção precisa de água após ciclos de lavagem• Fabricação de placas de circuito impresso e semicondutores — secagem de placas e pastilhas após enxágue• Processamento de vidro e painéis — secagem superficial e remoção de poeira em substratos planos• Linhas de fitas, fios e chapas metálicas — secagem contínua e preparação superficial inline• Linhas de garrafas, recipientes e embalagens — secagem da área de rótulo antes da impressão ou rotulagem• Linhas de revestimento e pintura — cortinas de ar isolantes para evitar contaminação cruzada• Processamento de alimentos e bebidas — secagem superficial de produtos e cortinas de ar sanitárias
• Linhas de tecidos e não tecidos — tratamento de superfície das fibras e controle de umidade
Principais Diferenciais Resumidos• Corpo compacto: 50 mm L × 125 mm A — instalação em espaços restritos• Fenda regulável: 0,1–4,0 mm — maior faixa de ajuste da categoria• Três posições de entrada de ar: extremidade dupla, lateral (M8) e inferior — máxima flexibilidade de montagem• Quatro tamanhos de tubo de entrada: Φ38, Φ45, Φ51, Φ60 — compatível com a maioria das linhas de suprimento de ar padrão• Comprimento personalizável: 50–4000 mm — para processamento de peças individuais até linhas de formato amplo• Vedação de extremidade em silicone — integridade de pressão ao longo de todo o comprimento• Corpo por extrusão única de liga de alumínio — leve, rígido e resistente à corrosão
• Suporte a OEM/ODM — customização de comprimento, posição de entrada e especificações da fenda
Parâmetros do Produto
Tabela de Parâmetros:
| Item | Descrição |
Modelo | Lâmina de Ar Série A-A (Lâmina de Ar de Alto Fluxo em Liga de Alumínio) |
Dimensão | 50 mm L × 125 mm A |
Material Principal | Liga de Alumínio |
Posição de Entrada de Ar | Extremidades (Ambos os Lados), Lateral, Inferior |
Tamanho da Entrada de Ar | Φ38 Φ45 Φ51 Φ60 |
Abertura da Borda da Lâmina de Ar | 0,1–4,0 mm (Regulável) |
Comprimento | 50–4000 mm (Personalizável) |
Vedação | Junta de silicone em ambas as extremidades |
Rosca de Conexão da Entrada | M8 (versão de entrada lateral) |
Evite impactos na borda da lâmina de ar. A fenda de saída de precisão é calibrada na fábrica. Contatos físicos durante o manuseio, instalação ou manutenção podem deformar a geometria da abertura. Proteja sempre a borda da lâmina durante o transporte e posicionamento.
Mantenha o suprimento de ar limpo e seco. Instale um filtro inline (40 micrômetros ou mais fino) antes da entrada de ar para bloquear partículas. Sempre que possível, utilize ar seco — a umidade na linha de suprimento pode gerar condensação interna e fluxo de ar irregular.
Ajuste o diâmetro da entrada ao seu sistema de tubulação. Escolha o diâmetro de entrada adequado (Φ38, Φ45, Φ51 ou Φ60) compatível com suas tubulações existentes. Conexões incompatíveis reduzem a eficiência de pressão e causam turbulência na entrada de ar.
Defina a distância de instalação correta. Para obter o melhor desempenho de secagem, posicione a lâmina de ar entre 5 e 20 mm da superfície alvo. A linha central da fenda deve estar alinhada perpendicularmente à peça de trabalho. Ajustes de ângulo entre 15° e 30° podem aumentar a eficiência de remoção de água em substratos inclinados.
Não altere a regulagem da fenda definida na fábrica. A abertura da borda é ajustada de acordo com a sua especificação original no momento da fabricação. Caso seja necessária uma fenda diferente para alterações no processo, contate nossa equipe técnica para recalibração. Ajustes não autorizados podem invalidar a garantia do produto.
Realize limpeza periódica programada. Inspecione e limpe a entrada de ar e a fenda de saída durante as manutenções rotineiras. O acúmulo de poeira, névoa de óleo ou resíduos de fibra reduz a abertura útil da fenda e diminui a velocidade do fluxo de ar ao longo do tempo.
Aplicações do Produto

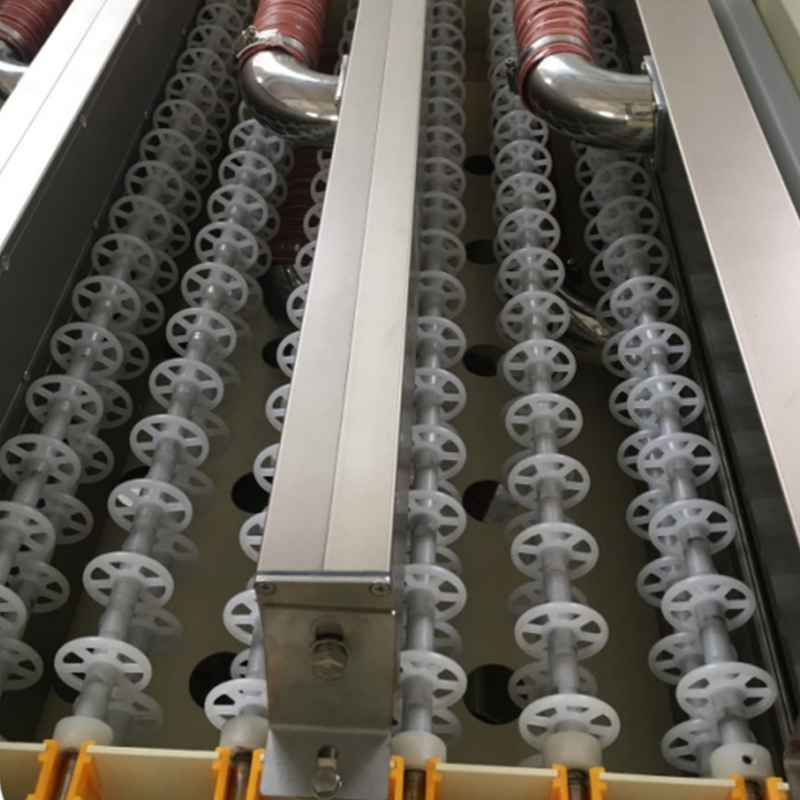

A Lâmina de Ar Resistente em Liga de Alumínio Série A-A é amplamente utilizada em linhas de lavagem de PCB, máquinas de limpeza de vidro LCD, limpadores ultrassônicos de componentes, transportadores de secagem de garrafas e rótulos, sistemas de secagem de fitas metálicas, linhas de controle de umidade têxtil e instalações de cortinas de ar industriais em unidades fabris ao redor do mundo.
Esta lâmina de ar em liga de alumínio é amplamente utilizada em linhas de limpeza de PCB e LCD, máquinas de limpeza ultrassônica, sistemas de secagem de garrafas, secagem de componentes automotivos, linhas de revestimento e aplicações de isolamento por cortina de ar.
