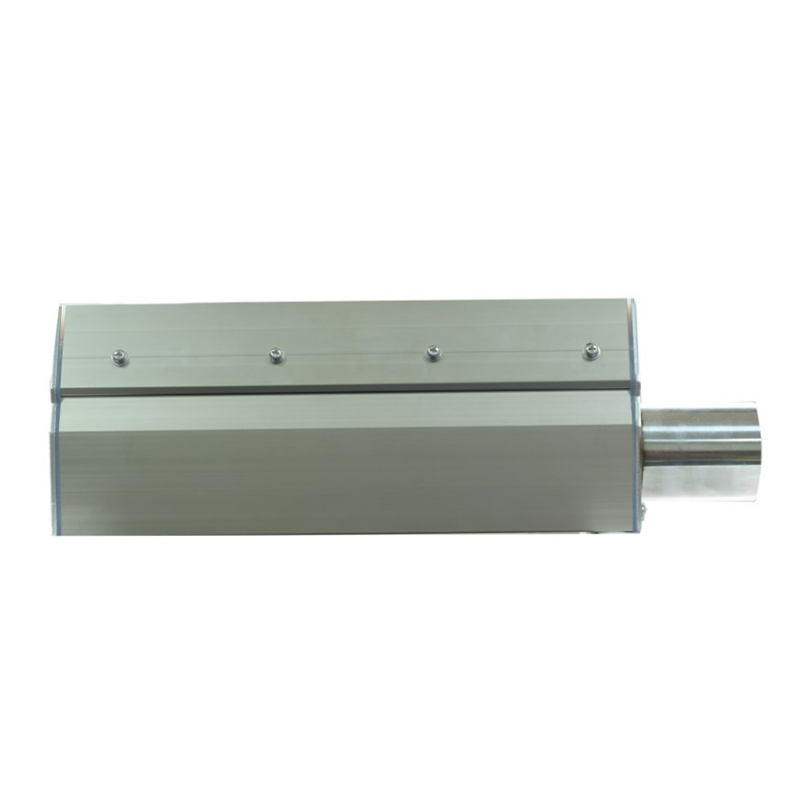

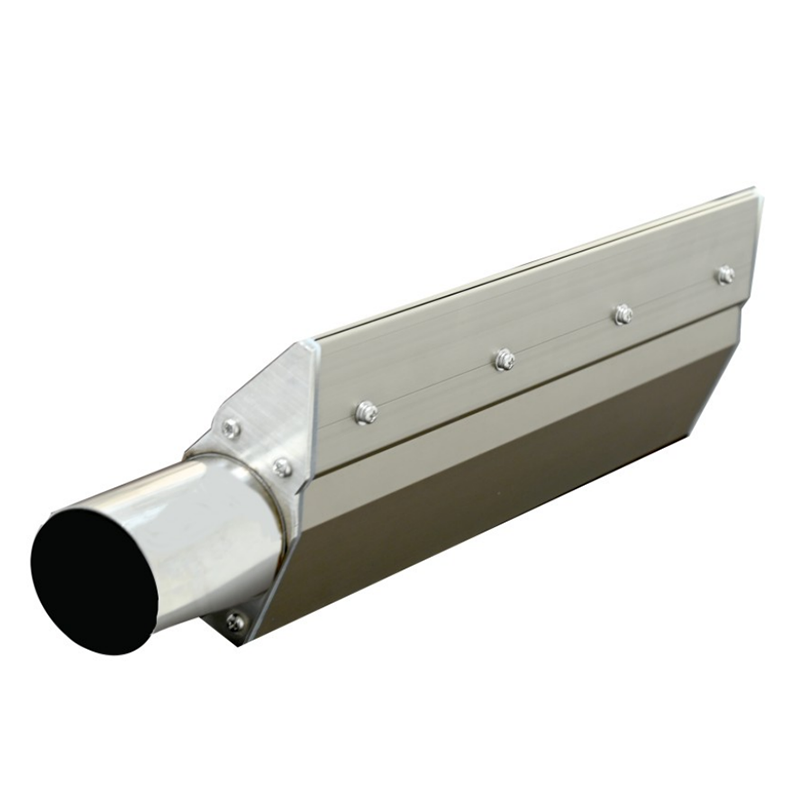

A faca de ar com orifícios pequenos é usada principalmente na indústria de placas de circuito impresso. Ao projetar uma faca de ar com orifícios pequenos, o material da lâmina foi engrossado, o que contribui para aumentar a força do ar na saída da faca.
Principais características da faca de ar sem asas Modelo B com orifício pequeno:
1. A saída de ar possui uma "matriz microperfurada" para um fluxo de ar mais concentrado.
2. Design sem asas, tamanho reduzido e instalação mais flexível.
3. Ventos fortes, alta força de impacto
4. Adequado para peças de formato irregular ou estruturas complexas.
5. Consumo de gás relativamente baixo com alta eficiência
Diagrama esquemático da estrutura da faca de ar com orifício pequeno tipo B:
Parâmetros técnicos :
Material | Liga de alumínio 6063-T6 |
Espaço na saída de ar | 0,1 – 0,4 mm (Ajustável) |
Classificação de pressão máxima | 5 kgf/ cm² |
Comprimento máximo | 4 m (Personalizável) |
Velocidade do ar em operação: | ≤ 400 m/s |
Temperatura de operação: | ≤ 250 ℃ |
Vantagens do produto:
NÃO. | Principais vantagens | Descrição detalhada |
1 | Leve e de alta resistência | Fabricado em liga de alumínio de alta resistência 6063-T6, apresenta grande rigidez estrutural e é fácil de transportar e instalar. |
2 | Excelente condutividade térmica | O alumínio possui rápida dissipação de calor, o que o torna adequado para linhas de produção contínuas e de alta velocidade. |
3 | Excelente relação custo-benefício | Possui um custo de fabricação menor do que o aço inoxidável e a liga de titânio, mantendo ao mesmo tempo um desempenho estável. |
4 | Excelente relação custo-benefício | Com um design de canal de ar integrado, oferece ampla cobertura de cortina de ar e alta eficiência de secagem. |
5 | Economia de energia e respeito ao meio ambiente | Isso economiza de 30% a 40% no consumo de ar em comparação com os bicos tradicionais. |
6 | Alta personalização | O comprimento, a direção da interface e a folga da saída de ar podem ser ajustados conforme necessário. |
7 | Aparência requintada e fácil manutenção. | Passa por um tratamento de superfície anodizada, tornando-o resistente à corrosão, ao desgaste e fácil de limpar. |
Placa de circuito impresso
Limpeza
Produtos Farmacêuticos
LCD
Automotivo
Embalagem
Eletrônica
Precauções de utilização :
Evite colidir com a borda da lâmina. Certifique-se de que o meio utilizado esteja livre de partículas de impurezas excessivamente grossas para evitar bloqueios ou danos à borda da lâmina. A largura da saída de ar foi calibrada de acordo com os requisitos de personalização antes do produto sair da fábrica. Caso seja necessária alguma alteração, entre em contato com nossa empresa.
Limitações e comparação :
1. Não é adequado para ambientes com altas temperaturas (>150°C) ou fortemente corrosivos por longos períodos; aço inoxidável ou liga de titânio podem ser usados como alternativas.
2. Em ambientes com alta umidade ou gases ácidos-alcalinos, a camada anticorrosiva necessita de manutenção regular.
3. Caso seja necessário um fluxo de ar de impacto de intensidade extremamente alta, podem ser consideradas estruturas de liga de titânio ou pressurizadas por ventilador.
Instruções de instalação :
Recomenda-se que a saída de ar esteja a 10–30 mm da peça de trabalho, garantindo que o fluxo de ar a cubra uniformemente. O ar pode ser fornecido pela parte inferior.
Recomendações :
Se o ambiente operacional envolver alta temperatura, alta umidade ou meios corrosivos, recomenda-se escolher uma faca de ar de aço inoxidável; se o objetivo for a máxima resistência à pressão e à estrutura, pode-se considerar a série de ligas de titânio.
Diagrama esquemático da estrutura da faca de ar com orifício pequeno tipo B:
Parâmetros técnicos :
Material | Liga de alumínio 6063-T6 |
Espaço na saída de ar | 0,1 – 0,4 mm (Ajustável) |
Classificação de pressão máxima | 5 kgf/ cm² |
Comprimento máximo | 4 m (Personalizável) |
Velocidade do ar em operação: | ≤ 400 m/s |
Temperatura de operação: | ≤ 250 ℃ |
Vantagens do produto:
NÃO. | Principais vantagens | Descrição detalhada |
1 | Leve e de alta resistência | Fabricado em liga de alumínio de alta resistência 6063-T6, apresenta grande rigidez estrutural e é fácil de transportar e instalar. |
2 | Excelente condutividade térmica | O alumínio possui rápida dissipação de calor, o que o torna adequado para linhas de produção contínuas e de alta velocidade. |
3 | Excelente relação custo-benefício | Possui um custo de fabricação menor do que o aço inoxidável e a liga de titânio, mantendo ao mesmo tempo um desempenho estável. |
4 | Excelente relação custo-benefício | Com um design de canal de ar integrado, oferece ampla cobertura de cortina de ar e alta eficiência de secagem. |
5 | Economia de energia e respeito ao meio ambiente | Isso economiza de 30% a 40% no consumo de ar em comparação com os bicos tradicionais. |
6 | Alta personalização | O comprimento, a direção da interface e a folga da saída de ar podem ser ajustados conforme necessário. |
7 | Aparência requintada e fácil manutenção. | Passa por um tratamento de superfície anodizada, tornando-o resistente à corrosão, ao desgaste e fácil de limpar. |
Placa de circuito impresso
Limpeza
Produtos Farmacêuticos
LCD
Automotivo
Embalagem
Eletrônica
Precauções de utilização :
Evite colidir com a borda da lâmina. Certifique-se de que o meio utilizado esteja livre de partículas de impurezas excessivamente grossas para evitar bloqueios ou danos à borda da lâmina. A largura da saída de ar foi calibrada de acordo com os requisitos de personalização antes do produto sair da fábrica. Caso seja necessária alguma alteração, entre em contato com nossa empresa.
Limitações e comparação :
1. Não é adequado para ambientes com altas temperaturas (>150°C) ou fortemente corrosivos por longos períodos; aço inoxidável ou liga de titânio podem ser usados como alternativas.
2. Em ambientes com alta umidade ou gases ácidos-alcalinos, a camada anticorrosiva necessita de manutenção regular.
3. Caso seja necessário um fluxo de ar de impacto de intensidade extremamente alta, podem ser consideradas estruturas de liga de titânio ou pressurizadas por ventilador.
Instruções de instalação :
Recomenda-se que a saída de ar esteja a 10–30 mm da peça de trabalho, garantindo que o fluxo de ar a cubra uniformemente. O ar pode ser fornecido pela parte inferior.
Recomendações :
Se o ambiente operacional envolver alta temperatura, alta umidade ou meios corrosivos, recomenda-se escolher uma faca de ar de aço inoxidável; se o objetivo for a máxima resistência à pressão e à estrutura, pode-se considerar a série de ligas de titânio.
