Principais argumentos de venda do produto

• A menor seção transversal na linha de facas pneumáticas de liga de alumínio: 30 W × 60 H mm — projetada para instalações onde nenhuma faca pneumática de tamanho padrão pode caber fisicamente

• Entradas de diâmetro ultrapequeno: Φ20 / Φ22 / Φ25 — pares com linhas de ar de instrumento compactas e saídas de sopradores em miniatura, eliminando a necessidade de tubulação de alimentação de grande diâmetro

• Abertura de borda totalmente ajustável de 0,1 a 4,0 mm — apesar de seu corpo em miniatura, oferece a mesma ampla faixa de ajuste que os modelos maiores, desde a remoção precisa de névoa fina até a separação da cortina de ar

• Três posições de entrada: Extremidade (ambos os lados), Lateral (rosca M6), Inferior — total flexibilidade de layout em um pacote ultracompacto de 30 mm de largura

• Comprimento personalizável de fábrica de 50 a 3.000 mm com vedações de silicone para alta temperatura (≤250°C) — cada unidade é construída, calibrada e verificada internamente de acordo com as especificações

Estrutura do produto e princípio de funcionamento

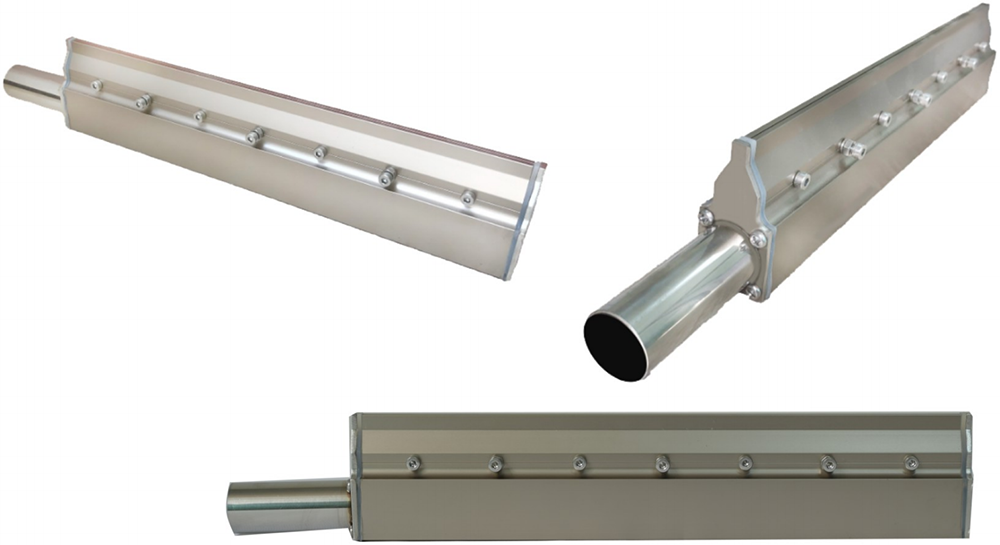

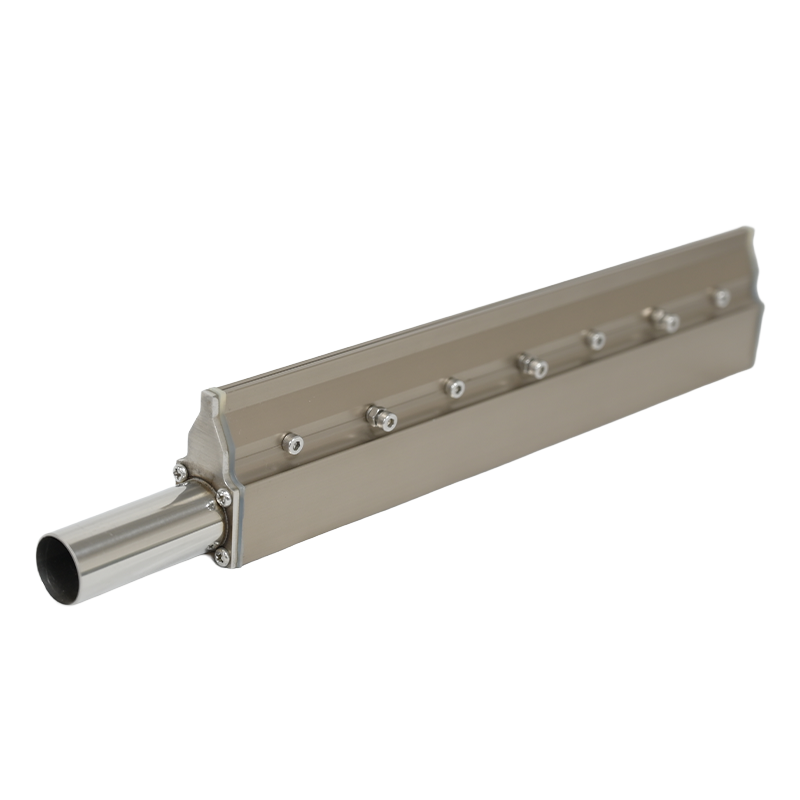

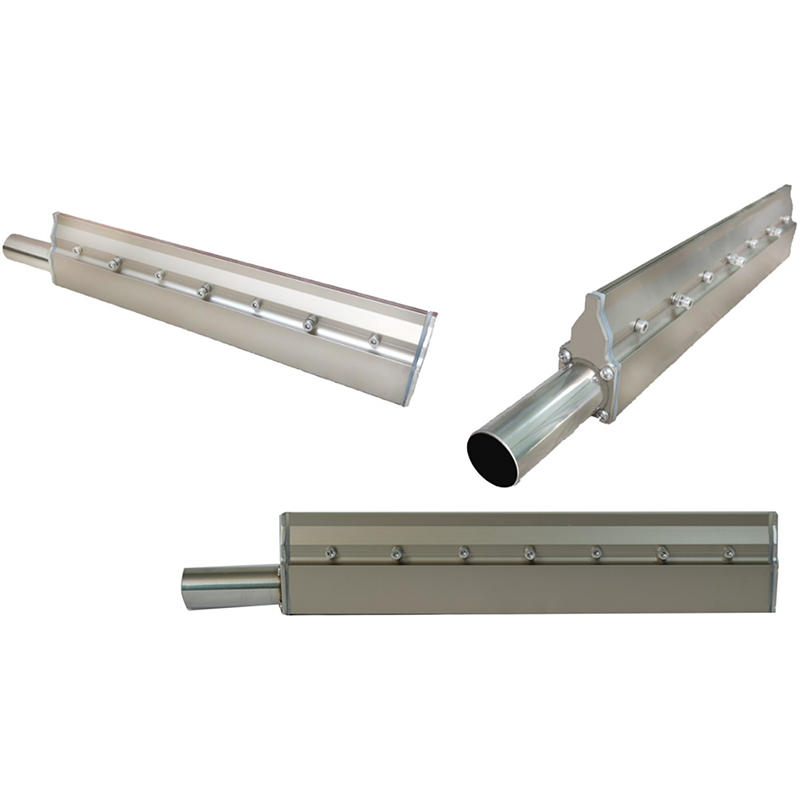

• Extrusão de liga de alumínio ultracompacta de 30 W × 60 H mm — o menor corpo da linha, usinado com precisão para manter a geometria interna precisa, apesar da seção transversal reduzida

• Portas de entrada em miniatura (Φ20 / Φ22 / Φ25, rosca lateral M6) aceitam linhas de ar de instrumento de pequeno diâmetro e conexões compactas de soprador - não é necessária tubulação de alimentação de grande diâmetro

• O plenum interno otimizado garante uma distribuição uniforme da pressão estática desde a entrada de pequeno diâmetro em todo o comprimento da lâmina até 3.000 mm

• O microduto cônico acelera o ar comprimido do plenum para uma folha de fluxo de ar laminar coerente e de alta velocidade na ranhura de saída de precisão

• Folga de saída ajustável de 0,1 mm a 4,0 mm através de parafusos de borda — a faixa completa de ajuste de modelos maiores, projetada em um corpo de 30 mm de largura

• As vedações das extremidades das juntas de silicone para alta temperatura (≤250 °C) mantêm as terminações herméticas em ambas as extremidades, preservando a velocidade de saída consistente em todo o comprimento da lâmina

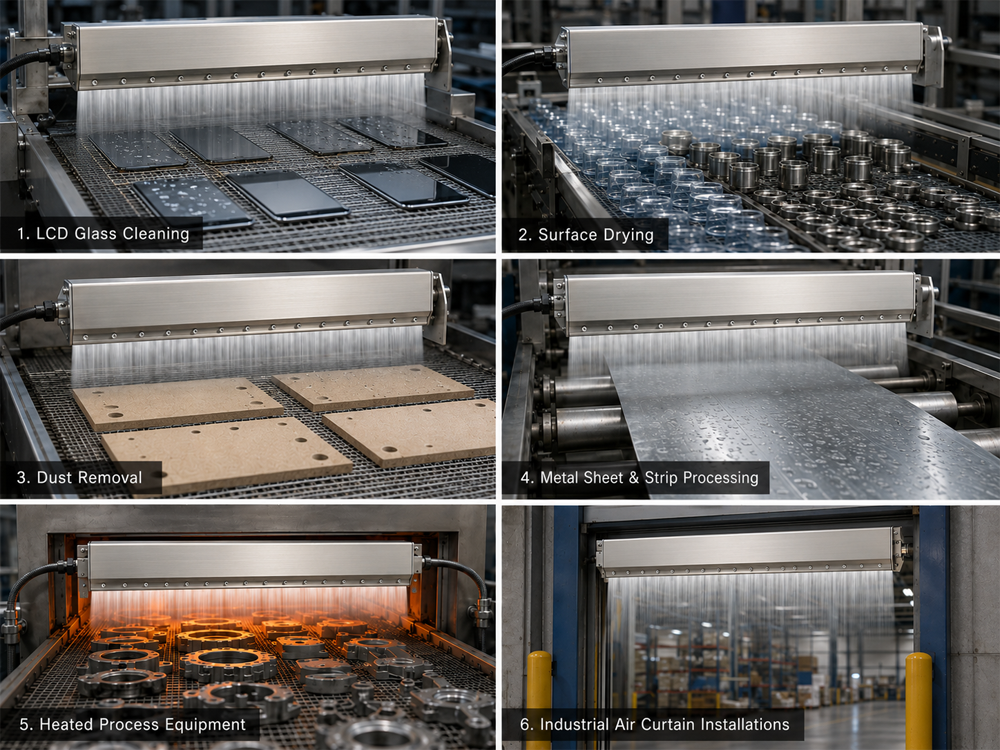

Cenários de aplicação

A seção transversal em miniatura de 30×60mm do AF abre possibilidades para aplicações de facas de ar em espaços onde nenhum modelo padrão pode ser instalado:

• Linhas de limpeza de PCB — o corpo ultrafino se ajusta entre os componentes da placa de circuito e as guias do transportador onde as facas de ar padrão não podem ser posicionadas

• Secagem de superfície de peças pequenas e componentes de precisão — a largura de 30 mm visa zonas estreitas de secagem em conectores, invólucros pequenos, dispositivos médicos e montagens em miniatura

• Remoção de poeira em superfícies estreitas ou rebaixadas – A folga mínima de 0,1 mm fornece fluxo de ar controlado em ranhuras, ranhuras e recursos rebaixados inacessíveis a facas maiores

• Integração compacta da estrutura da máquina — a carroceria de 30 W × 60 H mm é instalada dentro de espaços de folga inferiores a 50 mm em gabinetes de máquinas existentes, estruturas de transportadores e acessórios de ferramentas

• Fabricação de componentes ópticos e sensores – fluxo de ar em miniatura para remoção de partículas em lentes, wafers e superfícies de sensores de precisão sem risco de contato mecânico

• Equipamento de processo aquecido — vedações de vedação de silicone classificadas para ≤250°C permitem a integração em fornos de secagem compactos, túneis de tratamento térmico e linhas de processo térmico

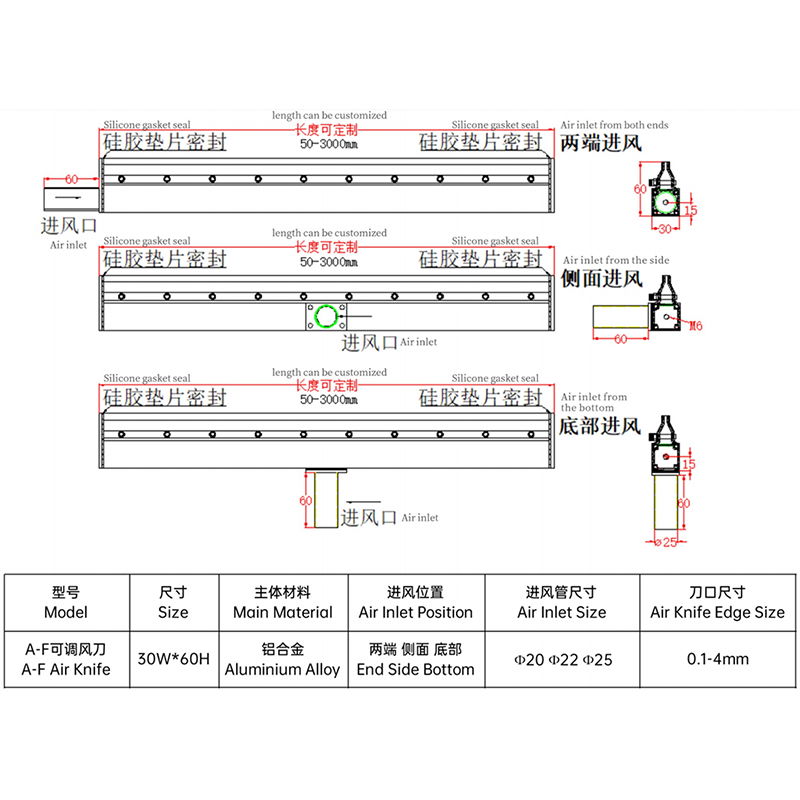

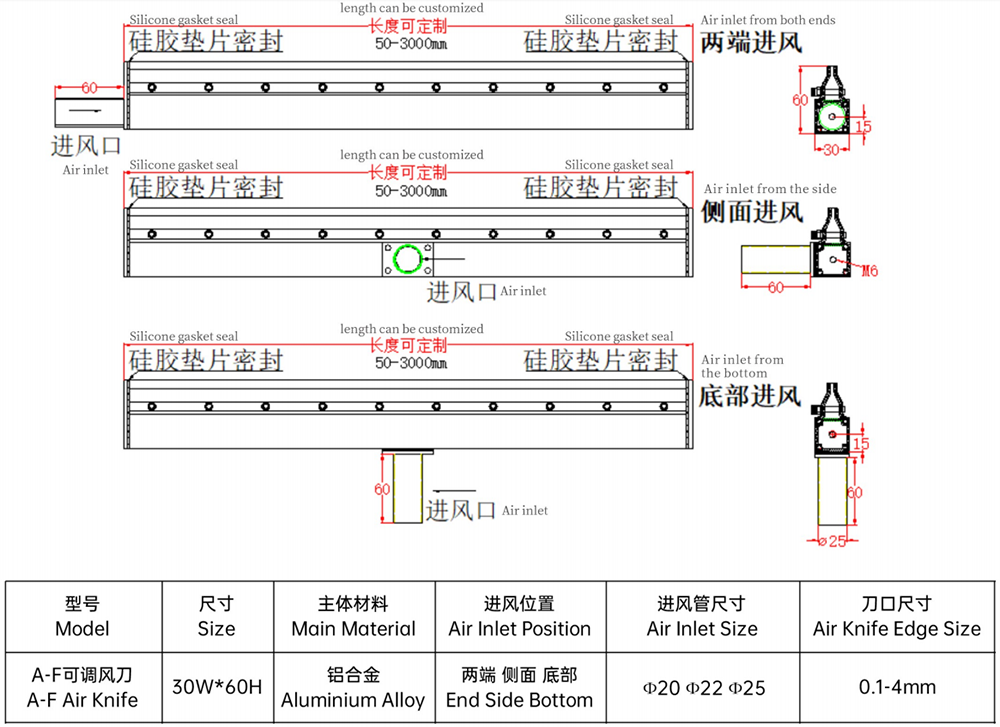

Parâmetros Técnicos

Capacidade de fábrica · Personalização · Serviço

• Usinagem de precisão CNC completa interna da extrusão de liga de alumínio de 30×60mm — incluindo o plenum interno em miniatura, micro portas de entrada (Φ20/22/25, rosca M6) e slot de saída, todos fabricados e inspecionados no local

• Comprimentos personalizados de 50 mm a 3.000 mm produzidos sob encomenda no corpo miniatura de 30×60 mm — com verificação dimensional completa e testes de pressão antes do envio

• Posição de entrada (extremidade / lateral M6 / fundo), diâmetro do tubo (Φ20 / Φ22 / Φ25), configuração do entreferro (0,1–4,0 mm) e acabamento superficial, todos configuráveis de acordo com a especificação do cliente

• Fabricação OEM e ODM suportada — aceita desenhos de engenharia, amostras de referência física ou descrições detalhadas de requisitos de aplicação

• Vedações de vedação de silicone para alta temperatura (≤250°C) instaladas como padrão em todas as unidades — sem custo adicional ou prazo de entrega para aplicações de processo aquecido

• Protocolo de qualidade pré-embarque: teste de integridade de pressão, calibração de folga de borda para tolerância especificada, verificação de rosca de entrada M6 e inspeção dimensional completa

Vantagem Competitiva

Sobre nós e consulta personalizada

Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.

Somos um fabricante profissional especializado em sistemas de facas de ar industriais em uma linha completa de produtos - facas de ar de liga de alumínio, aço inoxidável e PVC, além de sopradores, ferramentas de montagem e acessórios completos do sistema. Desde nossos maiores modelos de grande formato até a série AF em miniatura, todos os produtos são fabricados internamente usando usinagem CNC de precisão sob rigorosos controles de qualidade. Cada unidade passa por inspeção dimensional completa, teste de pressão e calibração de folga nas bordas antes do envio, garantindo desempenho consistente desde a primeira instalação.

Apoiamos clientes OEM e ODM nas indústrias eletrônica, de dispositivos médicos, automotiva, de processamento de alimentos, farmacêutica e de manufatura em geral. Quer o requisito seja uma única faca em miniatura para um acessório de limpeza de precisão ou um sistema completo de secagem projetado para uma linha de produção, nossa equipe de engenharia trabalha diretamente a partir de seus desenhos, amostras ou especificações de aplicação para projetar e fornecer a solução certa.

Solicite um orçamento personalizado

Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.

Envie-nos seus desenhos ou detalhes de aplicação – nossa equipe de engenharia projetará a solução certa para você.
