Principais argumentos de venda do produto

• Modelo de múltiplas entradas de perfil mais baixo da linha: 50 W × 95 H mm — 5 mm mais curto que modelos comparáveis, desenvolvido especificamente para instalações com limites rígidos de espaço vertical

• Folga de borda totalmente ajustável de 0,1 a 4,0 mm — precisão ultrafina de 0,1 mm para secagem de superfícies sensíveis, até 4,0 mm para aplicações de cortina de ar de alto volume, tudo em uma unidade

• Três posições de entrada: Extremidade (ambos os lados), Lateral (rosca M8), Inferior — flexibilidade de instalação completa para qualquer orientação da máquina ou roteamento de tubulação

• Quatro diâmetros de entrada compatíveis: Φ32 / Φ38 / Φ45 / Φ51 — conexão direta com a maioria das linhas de ar comprimido industriais padrão, sem necessidade de adaptador

• Comprimento personalizável de fábrica de 50 a 4.000 mm com vedações de silicone para alta temperatura (≤250°C) — cada unidade é construída e calibrada internamente de acordo com suas especificações exatas

Estrutura do produto e princípio de funcionamento

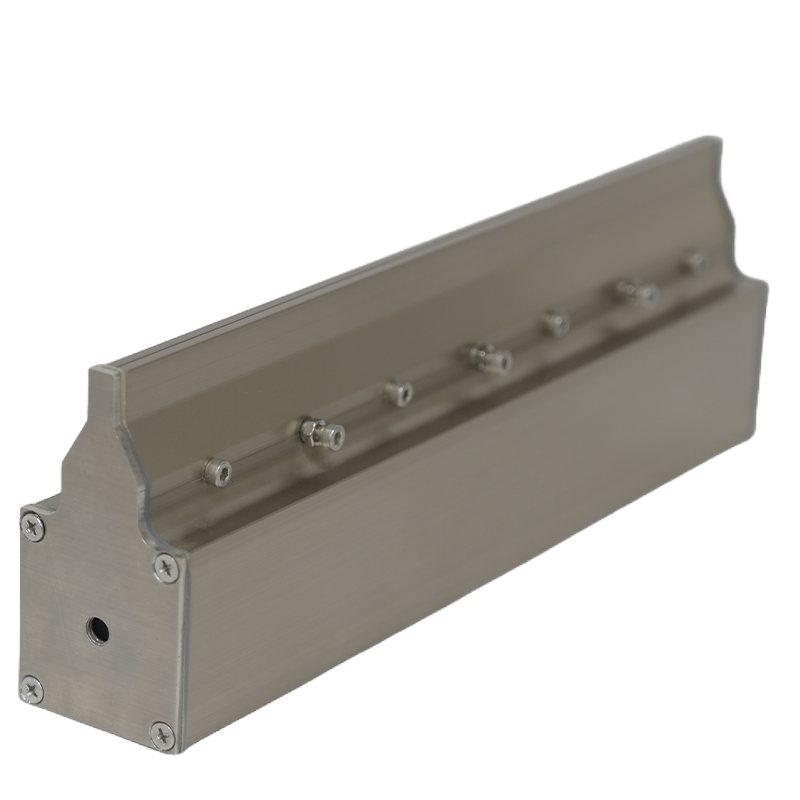

• Extrusão de liga de alumínio de perfil ultrabaixo: 50 W × 95 H mm — a altura reduzida (95 mm versus 100 mm em modelos comparáveis) reduz diretamente o espaço vertical necessário nas estruturas da máquina e nos compartimentos do transportador

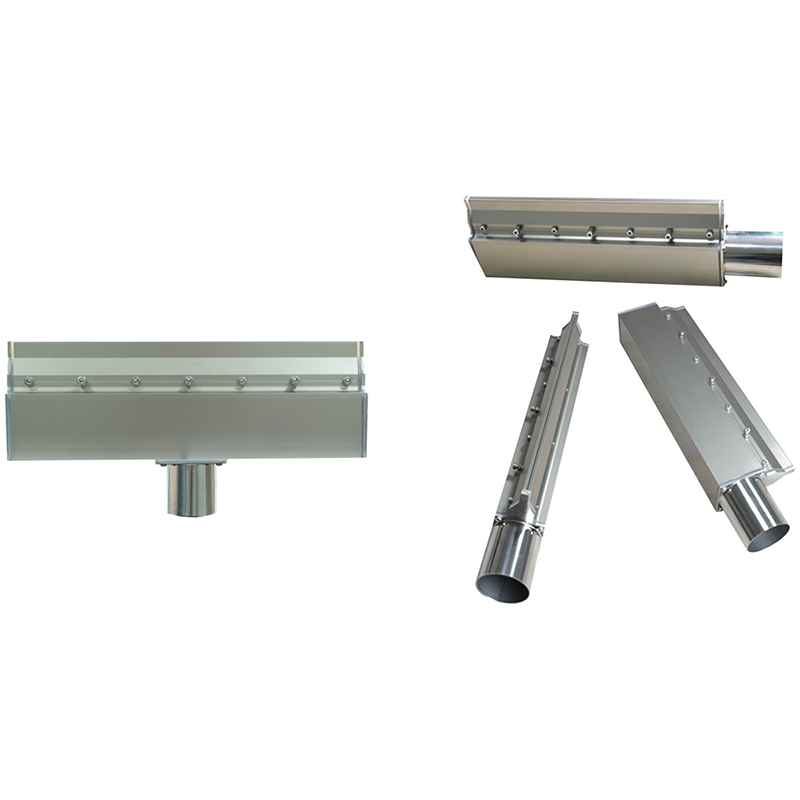

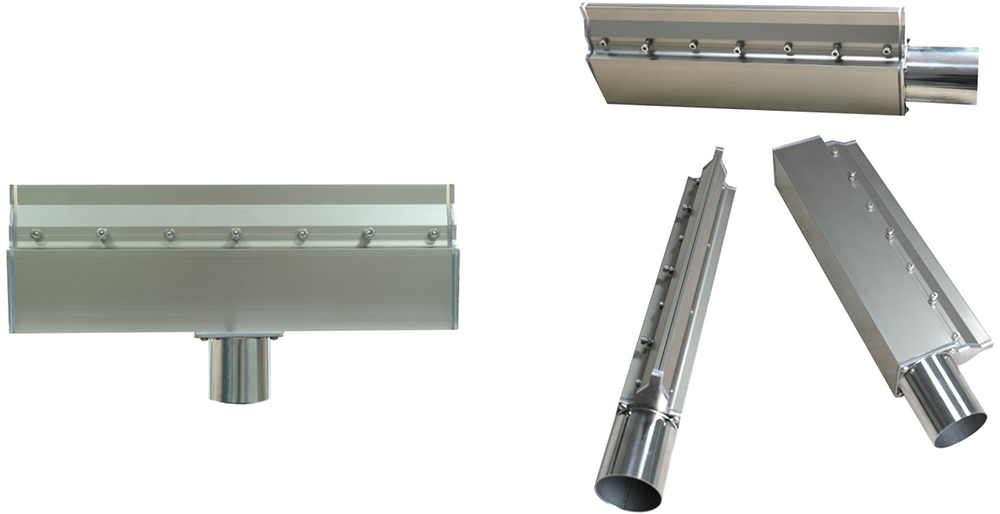

• Três configurações de entrada – entrada dupla para pressão balanceada de lâmina longa, rosca lateral M8 para tubulação lateral e entrada inferior para montagem embutida ou suspensa – projetadas em um único corpo compacto

• A câmara plenum interna equaliza uniformemente a pressão do ar comprimido de entrada em todo o comprimento da lâmina, independentemente de a faca ter 50 mm ou 4000 mm de comprimento

• O duto de aceleração interno cônico converte a pressão estática equalizada em uma folha de fluxo de ar laminar uniforme e de alta velocidade na ranhura da faca de precisão

• Folga de saída ajustável de 0,1 mm a 4,0 mm através de parafusos de borda — não é necessária desmontagem, faixa de ajuste mais ampla para esta classe de altura de carroceria

• As vedações finais da junta de silicone para alta temperatura (≤250 °C) bloqueiam a pressão interna em ambas as terminações da lâmina, mantendo uma velocidade de ranhura consistente de ponta a ponta

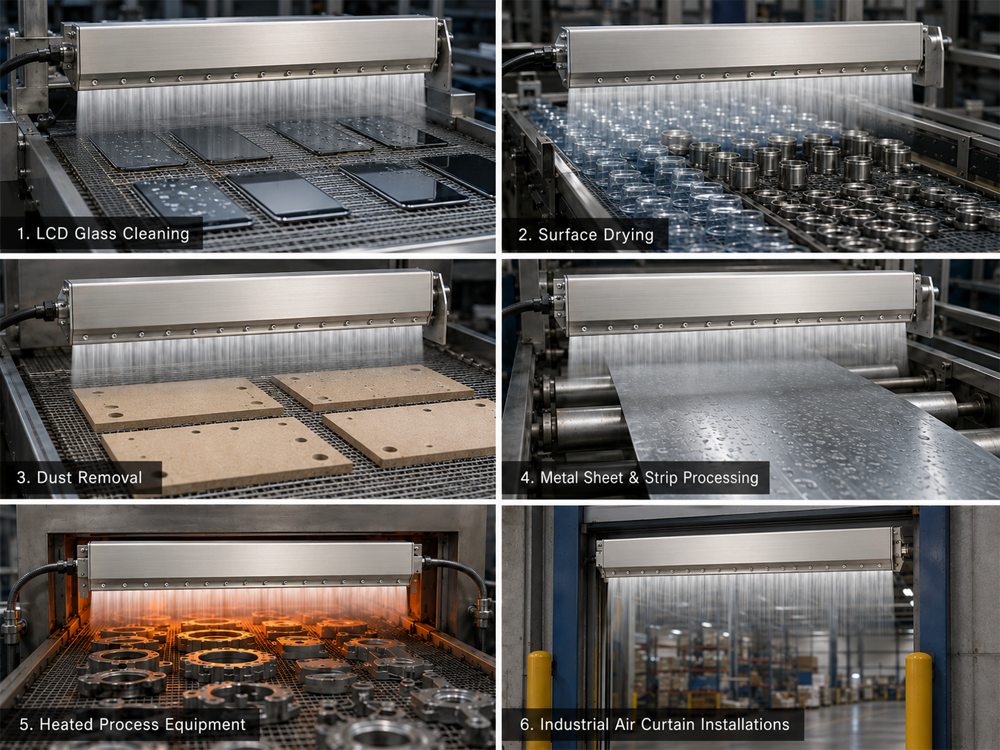

Cenários de aplicação

A altura ultrabaixa do corpo de 95 mm e a flexibilidade total de três entradas tornam-no a escolha preferida onde o espaço vertical é restrito e a versatilidade de instalação é necessária:

• Linhas de limpeza de PCB — o corpo de baixo perfil desliza em espaços estreitos da estrutura do transportador; folga ajustável e múltiplas entradas simplificam o retrofit em configurações de linha de lavagem existentes

• Secagem de superfície — garrafas, peças e substratos planos — faixa de 0,1 a 4,0 mm adapta a intensidade do fluxo de ar a diferentes dimensões do produto e velocidades do transportador sem alterações de hardware

• Remoção de poeira em vidros, painéis e superfícies ópticas — A folga mínima de 0,1 mm proporciona deslocamento controlado e suave de partículas sem marcar ou danificar substratos sensíveis

• Instalações de estrutura de máquina com pouca folga — a altura do corpo de 95 mm cabe dentro de gabinetes onde modelos de 100 mm ou mais não podem ser montados, permitindo a integração da faca de ar em equipamentos compactos ou legados

• Linhas de produção de grande formato (até 4.000 mm) — uma única faca contínua cobre linhas de processamento de vidro, chapas metálicas, têxteis e filmes de largura total sem emendas intermediárias

• Equipamento de processo aquecido – vedações de vedação de silicone classificadas para ≤250°C permitem integração direta em fornos de secagem, túneis de tratamento térmico e sistemas de transporte térmico

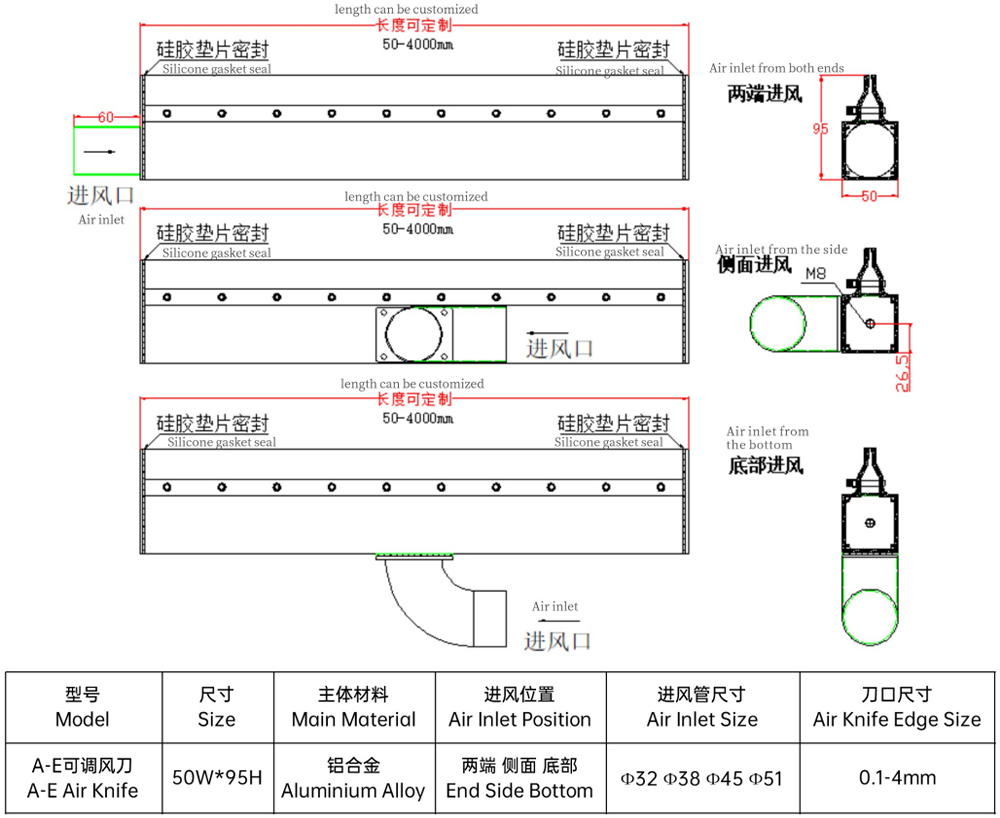

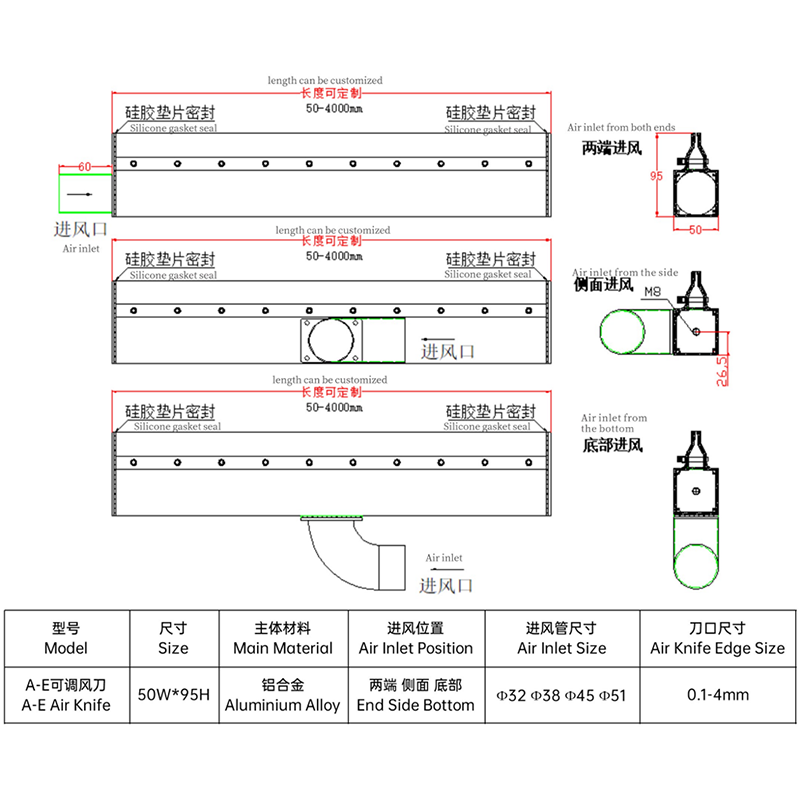

Parâmetros Técnicos

Capacidade de fábrica · Personalização · Serviço

• Usinagem CNC completa interna de extrusões de liga de alumínio de 50×95mm – corpo da lâmina, plenum interno, todas as três portas de entrada (extremidade/lateral M8/parte inferior) e ranhura de saída fabricadas e inspecionadas no local

• Comprimentos personalizados de 50 mm a 4.000 mm produzidos sob encomenda — mesma faixa máxima dos modelos de tamanho normal, obtida em um corpo de perfil baixo de 95 mm — com verificação dimensional e de pressão antes do envio

• Posição de entrada (extremidade / lateral M8 / parte inferior), diâmetro do tubo (Φ32 / Φ38 / Φ45 / Φ51), configuração do entreferro (0,1–4,0 mm) e acabamento superficial, todos configuráveis de acordo com a especificação do cliente

• Fabricação OEM e ODM suportada — aceita desenhos de engenharia, amostras de referência física ou descrições escritas de requisitos de aplicação

• Vedações de vedação de silicone para alta temperatura (≤250°C) instaladas como padrão em todas as unidades — sem prazo de entrega ou custo adicional para variantes de processo aquecido

• Protocolo de qualidade pré-embarque: teste de integridade de pressão, calibração de folga de borda para tolerância especificada, verificação de rosca de entrada e inspeção dimensional completa

Vantagem Competitiva

Sobre nós e consulta personalizada

Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.

Somos um fabricante profissional focado em sistemas de facas de ar industriais, oferecendo uma linha completa de produtos que inclui facas de ar de liga de alumínio, aço inoxidável e PVC, juntamente com sopradores, conjuntos de montagem e acessórios de sistema. Nossa fábrica opera equipamentos de usinagem CNC de precisão sob rigorosos controles de qualidade, garantindo que cada unidade de faca de ar - desde o plenum interno e a calibração do slot de saída até as tolerâncias da rosca de entrada e a instalação da vedação final - seja fabricada, inspecionada e verificada de acordo com as especificações antes de sair da linha de produção.

Temos ampla experiência no suporte a clientes OEM e ODM nos setores eletrônico, automotivo, de alimentos e bebidas, farmacêutico e industrial em geral. Independentemente de o requisito ser uma única faca de substituição direta ou um sistema de secagem com múltiplas facas totalmente projetado, nossa equipe de engenharia interage diretamente com seus desenhos, amostras ou descrições de aplicação para fornecer uma solução que seja instalada de forma limpa e funcione exatamente conforme necessário.

Solicite um orçamento personalizado

Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.

Envie-nos seus desenhos ou detalhes de aplicação – nossa equipe de engenharia projetará a solução certa para você
