Geometria da lâmina com bico de águia – a ponta do bico com perfil de precisão concentra o fluxo de ar em um jato laminar concentrado e de alta velocidade, proporcionando velocidade de saída significativamente maior e direção do fluxo de ar mais nítida do que facas de fenda plana padrão
Maior seção transversal da linha: 80 W × 150 H mm — o plenum superdimensionado armazena o máximo volume de ar, sustentando alta pressão estática para uma saída potente e consistente em todo o comprimento da lâmina
Compatibilidade de entrada de grande diâmetro: Φ51 / Φ60 / Φ63 / Φ76 — projetada para sopradores e compressores industriais de alta capacidade, suportando as altas vazões volumétricas exigidas pelo perfil de bico de águia
Folga de borda ajustável com precisão: 0,3 – 2,0 mm — controle fino de folga em uma plataforma de alta potência, permitindo calibração exata da intensidade do fluxo de ar para processos exigentes de secagem e limpeza
Comprimento personalizável de fábrica de 100 a 2.500 mm com vedações de silicone para alta temperatura (≤250°C) e suporte completo de OEM/ODM — cada unidade construída e verificada de acordo com as especificações
Principais argumentos de venda do produto
• Geometria da lâmina com bico de águia – a ponta do bico com perfil de precisão concentra o fluxo de ar em um jato laminar concentrado e de alta velocidade, proporcionando velocidade de saída significativamente maior e direção do fluxo de ar mais nítida do que facas de fenda plana padrão
• Maior seção transversal da linha: 80 W × 150 H mm — o plenum superdimensionado armazena o máximo volume de ar, sustentando alta pressão estática para uma saída potente e consistente em todo o comprimento da lâmina
• Compatibilidade de entrada de grande diâmetro: Φ51 / Φ60 / Φ63 / Φ76 — projetada para sopradores e compressores industriais de alta capacidade, suportando as altas vazões volumétricas exigidas pelo perfil de bico de águia
• Folga de borda ajustável com precisão: 0,3 – 2,0 mm — controle fino de folga em uma plataforma de alta potência, permitindo calibração exata da intensidade do fluxo de ar para processos exigentes de secagem e limpeza
• Comprimento personalizável de fábrica de 100 a 2.500 mm com vedações de silicone para alta temperatura (≤250°C) e suporte completo de OEM/ODM — cada unidade construída e verificada de acordo com as especificações

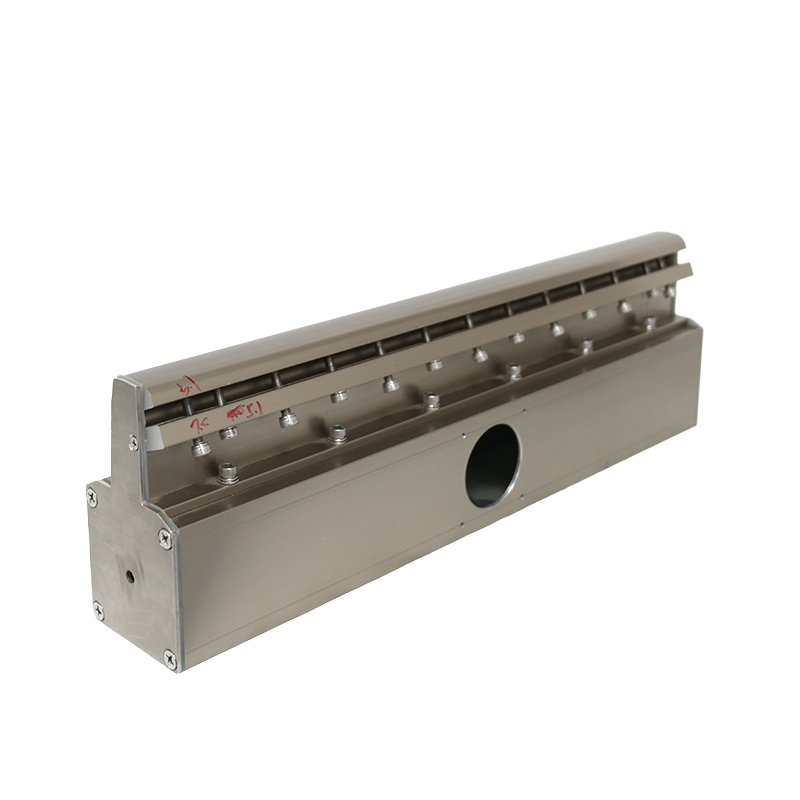

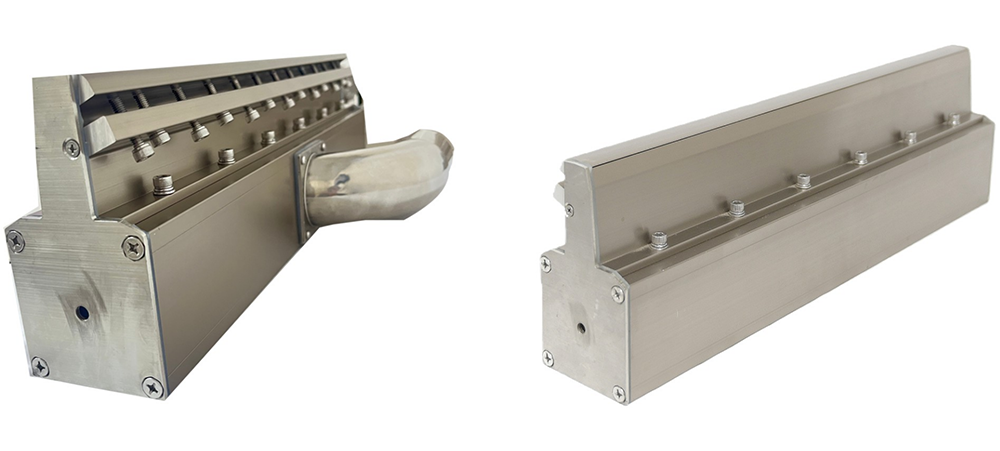

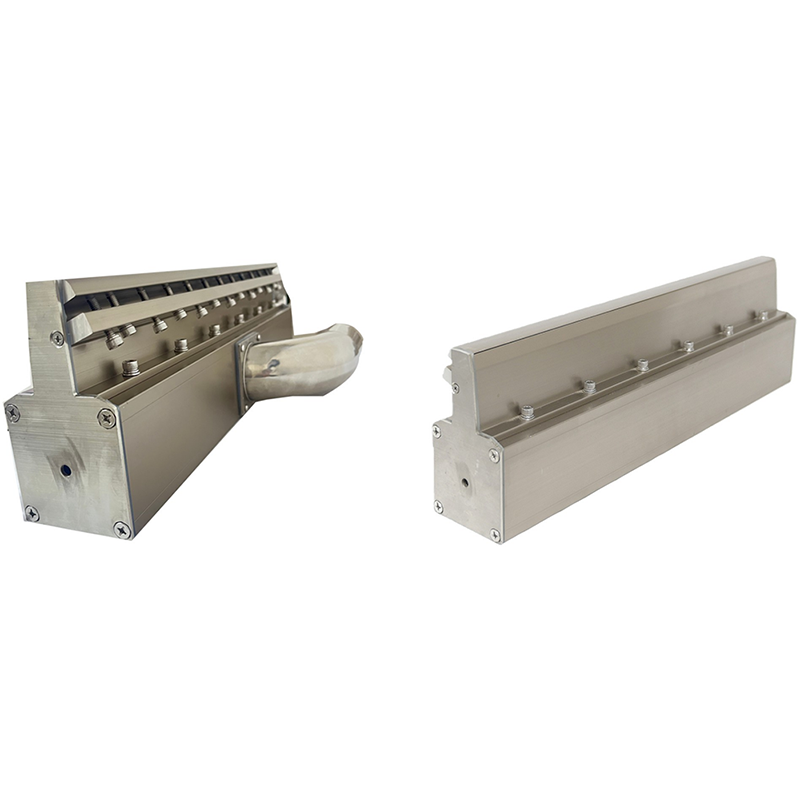

Estrutura do produto e princípio de funcionamento
• Perfil da lâmina com bico de águia — ao contrário de uma ranhura de saída plana padrão, a geometria do bico converge progressivamente o caminho do fluxo de ar interno em direção a uma ponta afiada e usinada com precisão, produzindo uma camada de ar mais focada e de movimento mais rápido, com maior controle direcional no ponto de saída
• Extrusão de liga de alumínio para serviços pesados de 80 W × 150 H mm — o maior volume de plenum da linha, projetado para fornecer e sustentar as altas taxas de fluxo de massa de ar necessárias para aplicações poderosas de secagem industrial, deslocamento de água e sopro
• Portas de entrada de grande diâmetro (Φ51 / Φ60 / Φ63 / Φ76, rosca lateral M8) conectam-se diretamente a sopradores de alta capacidade, permitindo fluxo de ar volumétrico máximo no plenum sem restrição na junção de entrada
• A câmara plenum interna equaliza o suprimento de ar de alto volume uniformemente em todo o comprimento da lâmina antes de direcioná-lo para a seção de aceleração do bico
• Saída da ponta do bico usinada com precisão: folga ajustável de 0,3 a 2,0 mm para ajuste fino da velocidade de saída e cobertura — ajuste no local por meio de parafusos de borda sem desmontagem
• As vedações finais da junta de silicone para alta temperatura (≤250°C) contêm as pressões operacionais elevadas dentro do corpo da lâmina para serviço pesado em ambas as terminações

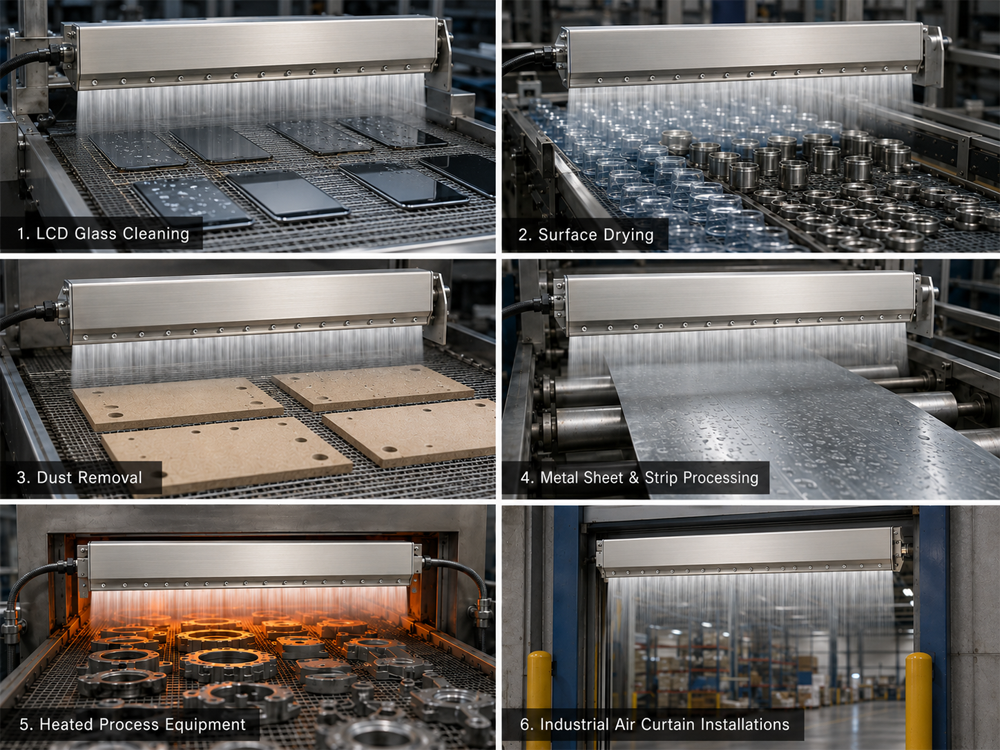

Cenários de aplicação
A faca de ar BD Eagle Beak foi desenvolvida especificamente para aplicações industriais de alta potência, onde as facas de ar padrão não podem fornecer velocidade, cobertura ou precisão direcional suficientes:
• Secagem de superfície para serviços pesados — películas espessas de água, resíduos de refrigerante e misturas de óleo e água em grandes chapas metálicas, tiras de aço e perfis estruturais que as facas padrão não conseguem limpar na velocidade da linha
• Linhas de limpeza de componentes industriais e PCB – jato focado de alta velocidade penetra geometrias complexas de placas e caixas de componentes embutidas para remoção completa de umidade e fluxo
• Remoção de poeira e detritos em substratos largos – o perfil de bico de águia fornece um jato de ar concentrado e direcional para deslocamento eficaz de partículas em vidro, painéis e materiais com superfície tratada
• Cortinas de ar para linhas de revestimento e pintura — o fluxo de ar potente e direcionado com precisão cria uma barreira robusta de separação de zonas para evitar a contaminação cruzada entre as seções do processo
• Sistemas de secagem por transportador de alta velocidade – entrada de grande diâmetro e plenum superdimensionado sustentam o volume de ar necessário para manter a secagem eficaz em velocidades elevadas do transportador
• Linhas de Processos Industriais Aquecidas — vedações de vedação de silicone classificadas para ≤250°C suportam operação contínua em fornos de secagem de alta temperatura, túneis de calor e transportadores de tratamento térmico

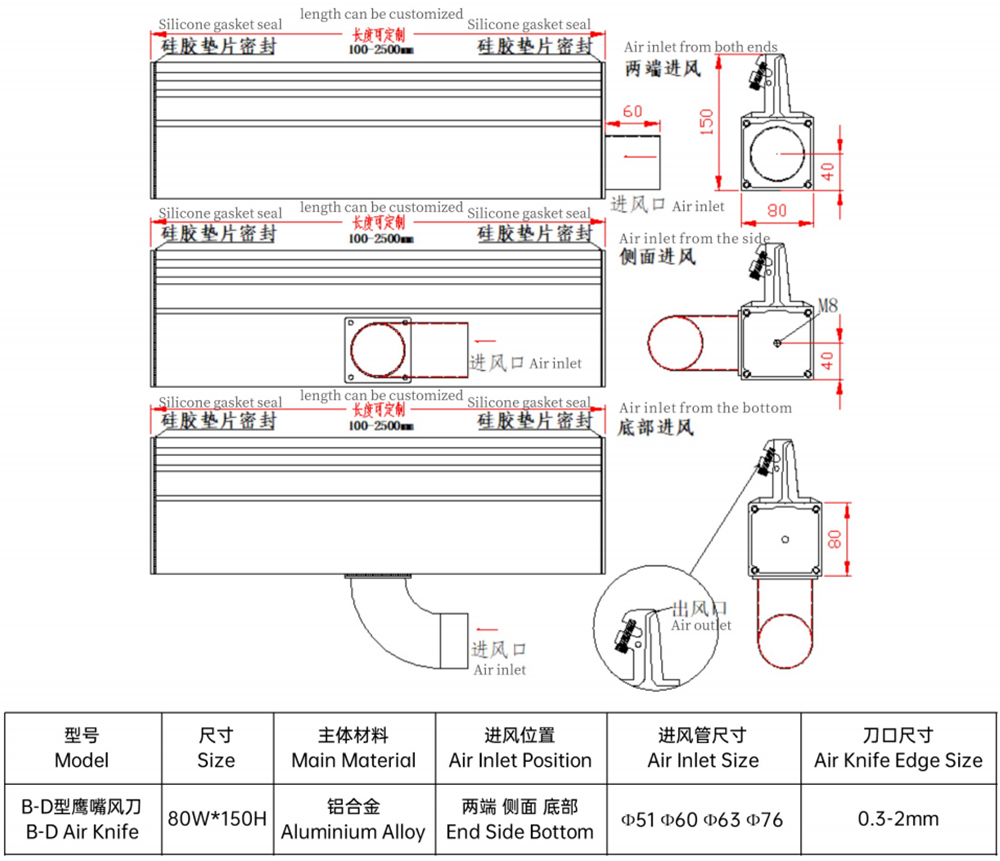

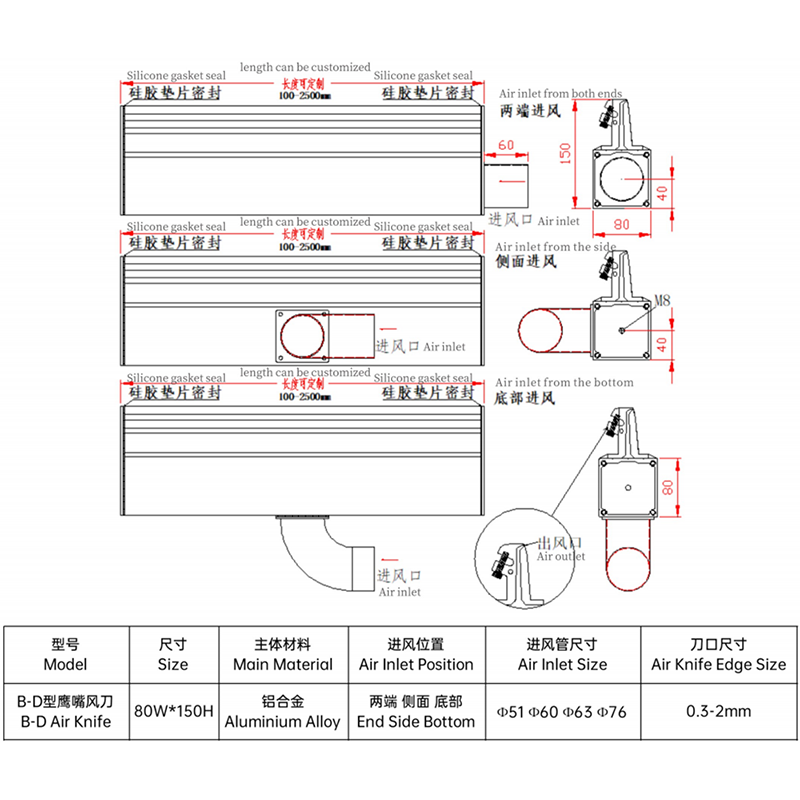

Parâmetros Técnicos
Parâmetro | Especificação |
Modelo | Faca de ar BD Eagle Beak |
Tamanho da seção transversal | 80 W × 150 H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Extremidade (ambos os lados), lateral (M8), inferior |
Tamanho da entrada de ar | Φ51 / Φ60 / Φ63 / Φ76 |
Rosca de entrada (lateral) | M8 |
Tamanho da borda da faca de ar | 0,3 – 2,0 mm (ajustável) |
Comprimento personalizável | 100 – 2500 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
• Usinagem CNC de precisão completa interna da extrusão de liga de alumínio para serviços pesados de 80×150 mm – incluindo o perfil da lâmina em bico de águia, plenum interno superdimensionado, portas de entrada de grande diâmetro (Φ51–Φ76, rosca lateral M8) e saída de ponta de bico de precisão
• Comprimentos personalizados de 100 mm a 2.500 mm fabricados sob encomenda — verificação dimensional, teste de integridade de pressão e calibração da folga da ponta do bico concluída em cada unidade antes do envio
• Posição de entrada (extremidade dupla / lateral M8 / inferior), diâmetro do tubo (Φ51 / Φ60 / Φ63 / Φ76), configuração da folga do bico (0,3–2,0 mm) e acabamento superficial, todos configuráveis de acordo com a especificação do cliente
• Fabricação OEM e ODM totalmente suportada — aceita desenhos de engenharia, amostras de referência física ou requisitos detalhados de aplicação por escrito para perfis de bico personalizados e integração de sistemas
• Vedações de vedação de silicone para alta temperatura (≤250°C) instaladas como padrão — sem custo adicional ou prazo de entrega para aplicações de processo em alta temperatura
• Protocolo de qualidade pré-embarque: teste de integridade de alta pressão, calibração da folga da ponta do bico para tolerância especificada, verificação da porta de entrada de grande diâmetro e inspeção dimensional completa
Vantagem Competitiva
Item de comparação | Faca de ar QXY BD Eagle Beak | Faca de ar padrão |
Ajustabilidade do entreferro | Ajustável 0,3–2,0 mm ✓ | Fixo, não ajustável ✗ |
Perfil da lâmina | Geometria do bico de águia — jato laminar focado | Slot plano, saída difusa |
Seção Transversal do Corpo | 80 W × 150 H mm – o maior da linha | Perfis padrão menores |
Diâmetro máximo de entrada | Φ76 — suporta sopradores de alto volume | Φ51 ou menor típico |
Saída de velocidade do ar | Maior velocidade de saída através da ponta do bico focada | Velocidade mais baixa, propagação mais ampla |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Personalização | Comprimento 100–2500 mm, folga, entrada, acabamento | Apenas tamanhos padrão |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante profissional de sistemas de facas de ar industriais, cobrindo uma gama completa de produtos, desde modelos em miniatura de liga de alumínio até designs de bico de águia para serviços pesados, construção em aço inoxidável e facas de ar em PVC - juntamente com sopradores, conjuntos de montagem e acessórios completos para sistemas de secagem.Nossa unidade de produção opera centros de usinagem CNC de precisão sob rígidos controles de qualidade durante o processo, com cada unidade de faca de ar — desde a geometria do perfil da lâmina e dimensões do plenum até a calibração da ponta do bico e tolerância da porta de entrada — fabricada, inspecionada e verificada de acordo com as especificações antes do envio.
Temos ampla experiência no suporte a clientes OEM e ODM na indústria pesada, fabricação de eletrônicos, produção automotiva, processamento de alimentos, produtos farmacêuticos e manufatura geral em todo o mundo. Desde uma única faca de reposição resistente até um sistema de secagem multifacas de alta capacidade totalmente projetado, nossa equipe de engenharia trabalha diretamente a partir de seus desenhos, amostras ou requisitos de aplicação para fornecer uma solução construída para as demandas de seu processo.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
Principais argumentos de venda do produto
• Geometria da lâmina com bico de águia – a ponta do bico com perfil de precisão concentra o fluxo de ar em um jato laminar concentrado e de alta velocidade, proporcionando velocidade de saída significativamente maior e direção do fluxo de ar mais nítida do que facas de fenda plana padrão
• Maior seção transversal da linha: 80 W × 150 H mm — o plenum superdimensionado armazena o máximo volume de ar, sustentando alta pressão estática para uma saída potente e consistente em todo o comprimento da lâmina
• Compatibilidade de entrada de grande diâmetro: Φ51 / Φ60 / Φ63 / Φ76 — projetada para sopradores e compressores industriais de alta capacidade, suportando as altas vazões volumétricas exigidas pelo perfil de bico de águia
• Folga de borda ajustável com precisão: 0,3 – 2,0 mm — controle fino de folga em uma plataforma de alta potência, permitindo calibração exata da intensidade do fluxo de ar para processos exigentes de secagem e limpeza
• Comprimento personalizável de fábrica de 100 a 2.500 mm com vedações de silicone para alta temperatura (≤250°C) e suporte completo de OEM/ODM — cada unidade construída e verificada de acordo com as especificações
Estrutura do produto e princípio de funcionamento
• Perfil da lâmina com bico de águia — ao contrário de uma ranhura de saída plana padrão, a geometria do bico converge progressivamente o caminho do fluxo de ar interno em direção a uma ponta afiada e usinada com precisão, produzindo uma camada de ar mais focada e de movimento mais rápido, com maior controle direcional no ponto de saída
• Extrusão de liga de alumínio para serviços pesados de 80 W × 150 H mm — o maior volume de plenum da linha, projetado para fornecer e sustentar as altas taxas de fluxo de massa de ar necessárias para aplicações poderosas de secagem industrial, deslocamento de água e sopro
• Portas de entrada de grande diâmetro (Φ51 / Φ60 / Φ63 / Φ76, rosca lateral M8) conectam-se diretamente a sopradores de alta capacidade, permitindo fluxo de ar volumétrico máximo no plenum sem restrição na junção de entrada
• A câmara plenum interna equaliza o suprimento de ar de alto volume uniformemente em todo o comprimento da lâmina antes de direcioná-lo para a seção de aceleração do bico
• Saída da ponta do bico usinada com precisão: folga ajustável de 0,3 a 2,0 mm para ajuste fino da velocidade de saída e cobertura — ajuste no local por meio de parafusos de borda sem desmontagem
• As vedações finais da junta de silicone para alta temperatura (≤250°C) contêm as pressões operacionais elevadas dentro do corpo da lâmina para serviço pesado em ambas as terminações
Cenários de aplicação
A faca de ar BD Eagle Beak foi desenvolvida especificamente para aplicações industriais de alta potência, onde as facas de ar padrão não podem fornecer velocidade, cobertura ou precisão direcional suficientes:
• Secagem de superfície para serviços pesados — películas espessas de água, resíduos de refrigerante e misturas de óleo e água em grandes chapas metálicas, tiras de aço e perfis estruturais que as facas padrão não conseguem limpar na velocidade da linha
• Linhas de limpeza de componentes industriais e PCB – jato focado de alta velocidade penetra geometrias complexas de placas e caixas de componentes embutidas para remoção completa de umidade e fluxo
• Remoção de poeira e detritos em substratos largos – o perfil de bico de águia fornece um jato de ar concentrado e direcional para deslocamento eficaz de partículas em vidro, painéis e materiais com superfície tratada
• Cortinas de ar para linhas de revestimento e pintura — o fluxo de ar potente e direcionado com precisão cria uma barreira robusta de separação de zonas para evitar a contaminação cruzada entre as seções do processo
• Sistemas de secagem por transportador de alta velocidade – entrada de grande diâmetro e plenum superdimensionado sustentam o volume de ar necessário para manter a secagem eficaz em velocidades elevadas do transportador
• Linhas de Processos Industriais Aquecidas — vedações de vedação de silicone classificadas para ≤250°C suportam operação contínua em fornos de secagem de alta temperatura, túneis de calor e transportadores de tratamento térmico
Parâmetros Técnicos
Parâmetro | Especificação |
Modelo | Faca de ar BD Eagle Beak |
Tamanho da seção transversal | 80 W × 150 H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Extremidade (ambos os lados), lateral (M8), inferior |
Tamanho da entrada de ar | Φ51 / Φ60 / Φ63 / Φ76 |
Rosca de entrada (lateral) | M8 |
Tamanho da borda da faca de ar | 0,3 – 2,0 mm (ajustável) |
Comprimento personalizável | 100 – 2500 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
• Usinagem CNC de precisão completa interna da extrusão de liga de alumínio para serviços pesados de 80×150 mm – incluindo o perfil da lâmina em bico de águia, plenum interno superdimensionado, portas de entrada de grande diâmetro (Φ51–Φ76, rosca lateral M8) e saída de ponta de bico de precisão
• Comprimentos personalizados de 100 mm a 2.500 mm fabricados sob encomenda — verificação dimensional, teste de integridade de pressão e calibração da folga da ponta do bico concluída em cada unidade antes do envio
• Posição de entrada (extremidade dupla / lateral M8 / inferior), diâmetro do tubo (Φ51 / Φ60 / Φ63 / Φ76), configuração da folga do bico (0,3–2,0 mm) e acabamento superficial, todos configuráveis de acordo com a especificação do cliente
• Fabricação OEM e ODM totalmente suportada — aceita desenhos de engenharia, amostras de referência física ou requisitos detalhados de aplicação por escrito para perfis de bico personalizados e integração de sistemas
• Vedações de vedação de silicone para alta temperatura (≤250°C) instaladas como padrão — sem custo adicional ou prazo de entrega para aplicações de processo em alta temperatura
• Protocolo de qualidade pré-embarque: teste de integridade de alta pressão, calibração da folga da ponta do bico para tolerância especificada, verificação da porta de entrada de grande diâmetro e inspeção dimensional completa
Vantagem Competitiva
Item de comparação | Faca de ar QXY BD Eagle Beak | Faca de ar padrão |
Ajustabilidade do entreferro | Ajustável 0,3–2,0 mm ✓ | Fixo, não ajustável ✗ |
Perfil da lâmina | Geometria do bico de águia — jato laminar focado | Slot plano, saída difusa |
Seção Transversal do Corpo | 80 W × 150 H mm – o maior da linha | Perfis padrão menores |
Diâmetro máximo de entrada | Φ76 — suporta sopradores de alto volume | Φ51 ou menor típico |
Saída de velocidade do ar | Maior velocidade de saída através da ponta do bico focada | Velocidade mais baixa, propagação mais ampla |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Personalização | Comprimento 100–2500 mm, folga, entrada, acabamento | Apenas tamanhos padrão |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante profissional de sistemas de facas de ar industriais, cobrindo uma gama completa de produtos, desde modelos em miniatura de liga de alumínio até designs de bico de águia para serviços pesados, construção em aço inoxidável e facas de ar em PVC - juntamente com sopradores, conjuntos de montagem e acessórios completos para sistemas de secagem.Nossa unidade de produção opera centros de usinagem CNC de precisão sob rígidos controles de qualidade durante o processo, com cada unidade de faca de ar — desde a geometria do perfil da lâmina e dimensões do plenum até a calibração da ponta do bico e tolerância da porta de entrada — fabricada, inspecionada e verificada de acordo com as especificações antes do envio.
Temos ampla experiência no suporte a clientes OEM e ODM na indústria pesada, fabricação de eletrônicos, produção automotiva, processamento de alimentos, produtos farmacêuticos e manufatura geral em todo o mundo. Desde uma única faca de reposição resistente até um sistema de secagem multifacas de alta capacidade totalmente projetado, nossa equipe de engenharia trabalha diretamente a partir de seus desenhos, amostras ou requisitos de aplicação para fornecer uma solução construída para as demandas de seu processo.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
