QXY Machinery's A-B Series Aluminum Alloy Air Knife is engineered for high-velocity, uniform airflow across demanding industrial drying and cleaning applications. With its widened, thickened blade profile and dual internal flow-plate design, this air knife delivers consistent sheet airflow with minimal resistance — making it the go-to solution for coating machines, fiber processing lines, textile spraying, and more. Its length is fully customizable from 500 mm to 4600 mm, and both inlet position and edge gap width are adjustable on-site.
Visão geral do produto
A faca de ar de liga de alumínio da série AB da QXY Machinery foi projetada para fluxo de ar uniforme e de alta velocidade em aplicações industriais exigentes de secagem e limpeza. Com seu perfil de lâmina alargado e espesso e design de placa de fluxo dupla interna, esta faca de ar proporciona um fluxo de ar consistente com resistência mínima, tornando-a a solução ideal para máquinas de revestimento, linhas de processamento de fibras , pulverização têxtil e muito mais. Seu comprimento é totalmente personalizável de 500 mm a 4600 mm, e tanto a posição de entrada quanto a largura da folga da borda são ajustáveis no local.
Sobre a QXY Machinery
A Shenzhen Qixingyuan Machinery Equipment Co., Ltd. é especializada em soluções para manuseio de fluidos e facas de ar industriais, incluindo facas de ar em liga de alumínio, facas de ar em aço inoxidável, facas de ar em PVC e uma linha completa de acessórios para facas de ar. Nossos produtos são projetados para secagem, remoção de poeira, sopro de água e isolamento por cortina de ar em diversos setores industriais.
Oferecemos soluções de facas de ar totalmente personalizadas, adaptadas às dimensões do seu equipamento, requisitos de fluxo de ar e condições de operação, incluindo projetos OEM e ODM.
Detalhes do produto
Nome do produto : AB Air Knife — Faca de ar ajustável de alta velocidade em liga de alumínio
Função principal : Fornece um jato de ar potente e uniforme em alta velocidade para secagem rápida, escovação de fibras e processamento em linhas de revestimento.
Principal vantagem : A lâmina mais larga e espessa garante que a faca mantenha sua forma mesmo sob calor. A ausência de peças internas sujeitas a desgaste reduz a necessidade de manutenção. As tampas laterais em aço inoxidável SUS304 prolongam a vida útil da faca muito além de modelos importados similares.

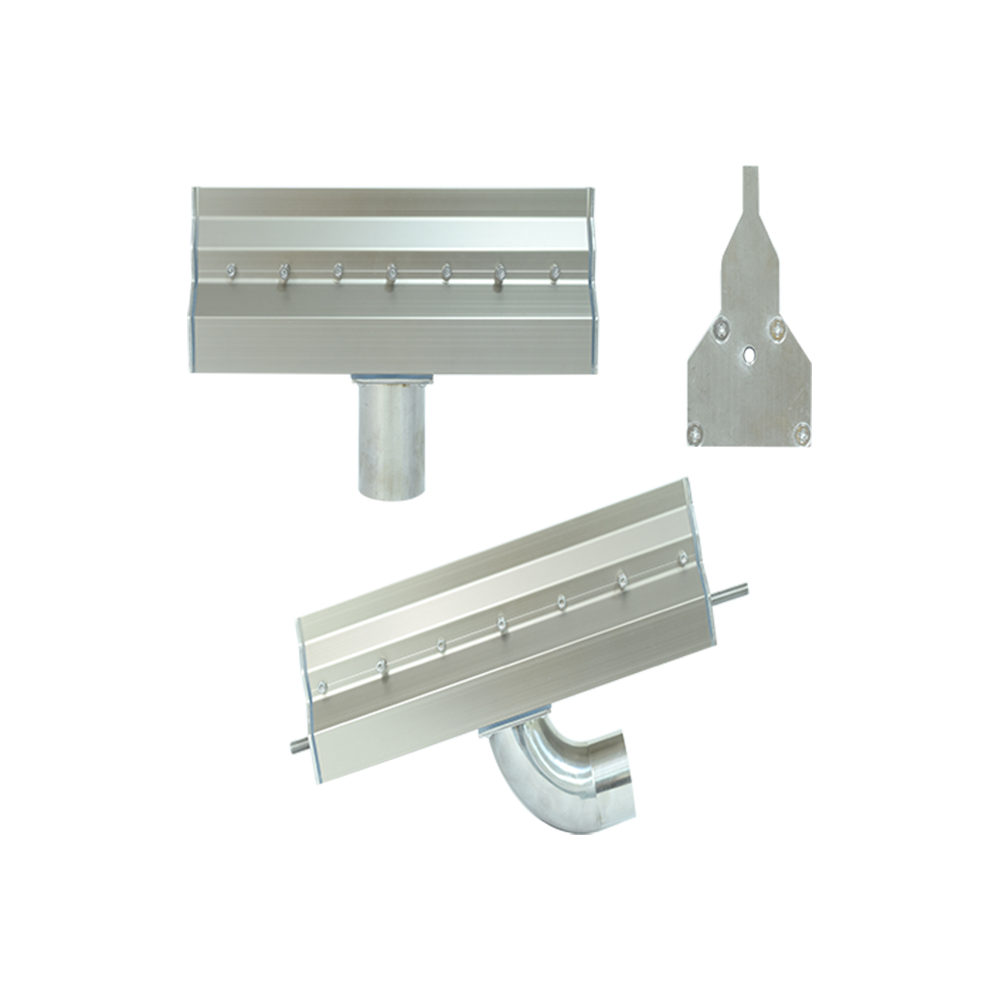

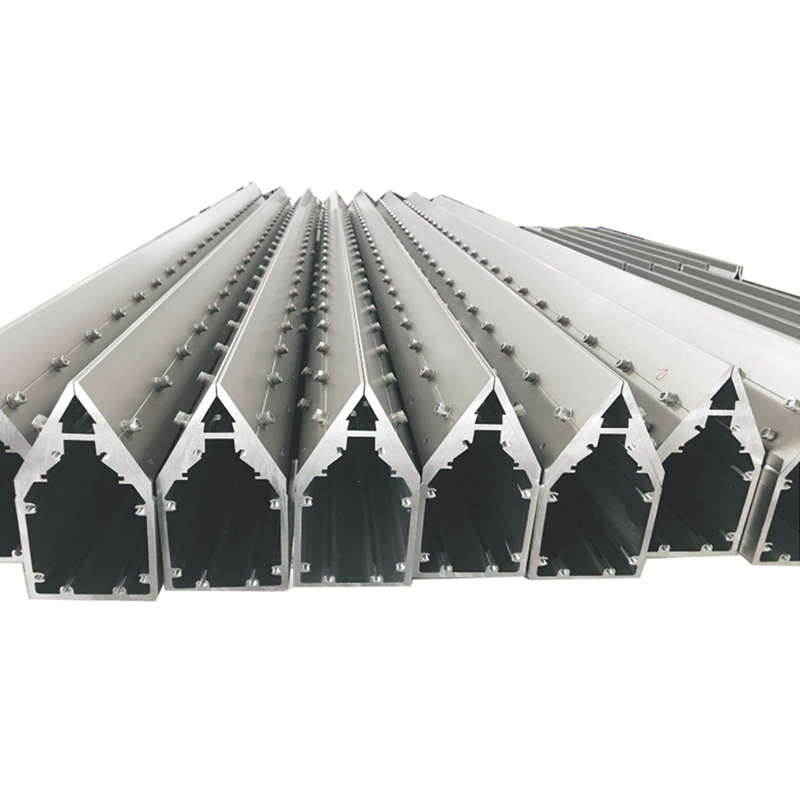

Como é construído:
O AB Air Knife é um corpo de liga de alumínio usinado com precisão em peça única. Seu fluxo de ar interno é otimizado para um fluxo suave e de baixa resistência. Os principais elementos estruturais incluem:
• Entrada de ar circular (entrada lateral ou inferior, opções Φ51 / Φ60 / Φ63 / Φ76)
• Câmara de ar alargada para equalização de pressão
• Placas divisoras internas de dupla camada para distribuição uniforme do fluxo de ar
• Seção de aceleração cônica para maximizar a velocidade de saída
• Saída com ranhura estreita usinada com precisão e folga de borda ajustável (0,1–3,0 mm)
• Vedação com junta de silicone em ambas as extremidades para um desempenho hermético.
Características técnicas
Ajuste da folga da lâmina : Você pode ajustar a folga no local. Use os parafusos na lâmina da faca. Não é necessário desmontá-la. A folga varia de 0,1 mm a 3,0 mm. Ajuste a folga de acordo com a sua necessidade.
Design de Placa de Fluxo Duplo : Existem duas placas dentro da lâmina. Essas placas retêm o ar turbulento, fazendo com que o ar se mova de forma rápida e suave. A cortina de ar é uniforme em toda a extensão da lâmina.
Construção resistente ao calor : A lâmina é larga e espessa, mantendo sua forma mesmo em altas temperaturas. Isso é ideal para linhas de fibra quente e linhas de pulverização industrial.
Sem peças de desgaste interno : O interior da faca é muito liso. Não há peças móveis internas. Isso significa que a faca não se desgasta. Economiza dinheiro com reparos e mantém a faca funcionando por mais tempo.
Tampas de extremidade em aço inoxidável 304 : As tampas de extremidade são feitas de aço inoxidável 304. Este aço não enferruja e funciona bem em locais úmidos ou quentes, prolongando significativamente a vida útil da faca de ar.
Comprimento personalizável: Os comprimentos padrão variam de 500 mm a 4600 mm. Podemos fabricar outros comprimentos sob encomenda. Nossos produtos são compatíveis com qualquer linha de produção.
Aplicações típicas
A faca de ar em liga de alumínio AB é amplamente utilizada em indústrias que exigem fluxo de ar consistente e de alta velocidade para tratamento de superfícies ou controle climático:
• Máquinas de Revestimento e Linhas de Pulverização — cortina de ar uniforme para revestimento homogêneo e secagem rápida
• Máquinas para Processamento de Fibras e Têxteis — fluxo de ar aquecido para escovação de fibras e acabamento de tecidos
• Linhas de limpeza ultrassônica — remoção de água pós-lavagem em componentes de precisão
• Fabricação de PCBs e eletrônicos — secagem da placa após processos de lavagem ou soldagem
• Processamento de chapas e fios metálicos — secagem superficial em substratos de alumínio, aço ou cobre
• Linhas de produção para alimentos e produtos farmacêuticos — aplicações de secagem, esterilização e isolamento do ar
• Cortinas de ar industriais gerais — separação de zonas para contenção de calor, frio, poeira ou fumos
Resumo das principais funcionalidades
• Lâmina mais larga e espessa — sem deformação sob calor, maior vida útil
• Sem peças de desgaste internas — manutenção mínima, tempo de atividade máximo
• Tampas laterais em aço inoxidável SUS304 — durabilidade superior em comparação com modelos importados
• Ajuste da folga de saída de ar (0,1–3,0 mm) por meio de parafuso de ajuste na borda.
• Placas de fluxo interno duplo — baixa resistência, fluxo de ar uniforme em alta velocidade
• Diversos tamanhos de entrada: Φ51, Φ60, Φ63, Φ76 — posição lateral ou inferior
• Comprimento personalizado de 500 a 4600 mm — compatível com projetos OEM/ODM
• Vedação com junta de silicone em ambas as extremidades para um desempenho hermético confiável.
Parâmetros do produto
Tabela de parâmetros:
Item | Descrição |
Modelo | Faca de ar AB (faca de ar em liga de alumínio) |
Tamanho | 84 mm de largura × 178 mm de altura |
Material principal | Liga de alumínio |
Posição da entrada de ar | Lateral, inferior |
Tamanho da entrada de ar | Φ51 Φ60 Φ63 Φ76 |
Tamanho da lâmina de corte de ar | 0,1–3,0 mm (Ajustável) |
Comprimento | 500–4600 mm (Personalizável) |
Vedação | Junta de vedação de silicone (ambas as extremidades) |
Capas de extremidade | Aço inoxidável SUS304 |
Atenção / Notas de Utilização
1. Proteja o espaço de ar. Mantenha o ar de entrada limpo. Instale um filtro básico (40 mícrons ou mais fino) a montante da entrada de ar para evitar contaminação por partículas. Partículas grandes podem arranhar a superfície interna do duto ou obstruir parcialmente a fresta de precisão.
2. Evite colisões com a lâmina. A lâmina, usinada com precisão, é a parte mais sensível desta unidade. Evite qualquer contato mecânico durante a instalação, manutenção ou transporte. Mesmo pequenas deformações podem afetar a uniformidade do fluxo de ar.
3. Verifique as condições do suprimento de ar. Certifique-se de que o suprimento de ar esteja dentro da faixa de pressão nominal. Use ar seco e limpo para evitar o acúmulo de umidade interna ou a contaminação da abertura de saída.
4. Distância ideal de instalação. Para obter os melhores resultados de secagem, posicione a lâmina de ar a 5–20 mm da superfície alvo. O eixo central da abertura de ar deve estar direcionado diretamente para a área a ser seca ou processada.
5. Largura da Borda Calibrada de Fábrica. Cada unidade é calibrada em nossa fábrica com a folga da borda especificada antes do envio. Se for necessária uma configuração de folga diferente, entre em contato com nossa equipe técnica — não tente ajustar a geometria da placa divisora interna por conta própria.
6. Limpeza regular. Inspecione e limpe periodicamente a tela de entrada de ar e a ranhura da lâmina durante a manutenção de rotina da máquina. O acúmulo de poeira ou óleo leve pode reduzir o desempenho do fluxo de ar ao longo do tempo.
Aplicações do produto
Esta lâmina de ar em liga de alumínio AB é amplamente utilizada em máquinas de revestimento, linhas de limpeza e escovação de fibras, sistemas de limpeza ultrassônica, esteiras de secagem de garrafas e recipientes, estações de secagem de componentes automotivos, linhas de lavagem de PCB/LCD e sistemas de isolamento de cortina de ar industrial.

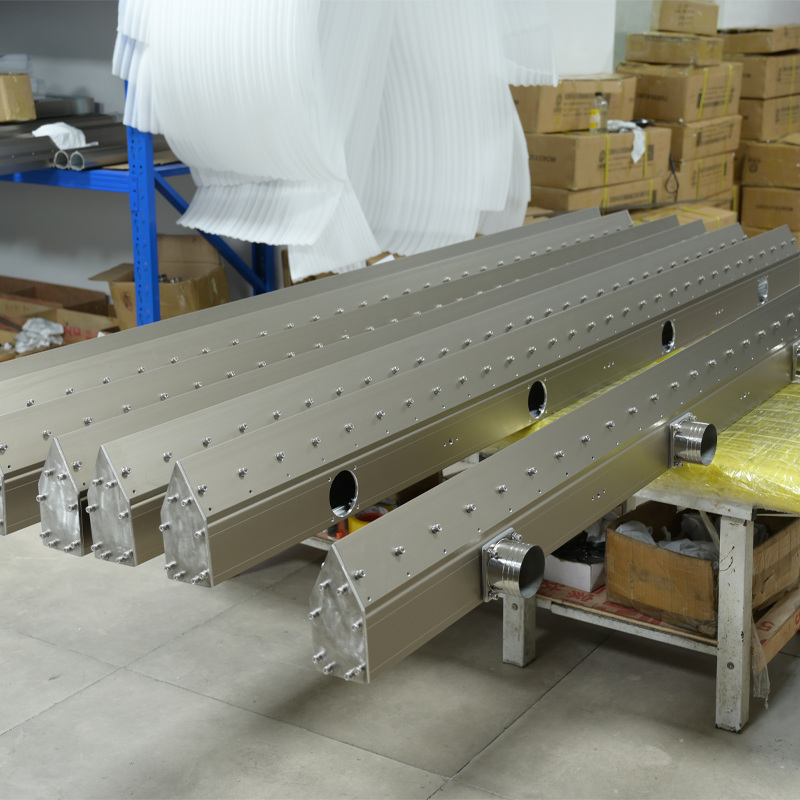

Galeria de fotos da fábrica
