Principais argumentos de venda do produto

• Seção transversal fina de 55 W × 100 H mm com entrada M8 somente inferior — o modelo de entrada inferior mais estreito da linha, projetado para instalações de alta densidade ou com espaço restrito

• Ampla folga de borda ajustável: 0,2 – 4,0 mm — uma única unidade lida com secagem precisa de névoa fina na extremidade inferior e separação de cortina de ar de alto volume no limite superior

• A entrada inferior (rosca M8, Φ45 / Φ51 / Φ60) direciona toda a tubulação abaixo do corpo da faca – sem necessidade de folga lateral ou final, ideal para configurações de montagem embutida e suspensa

• Comprimento longo e personalizável: 50 – 4.000 mm — acomoda tudo, desde gabaritos de secagem de componentes compactos até linhas de secagem industriais de grande formato

• Vedações de junta de silicone para alta temperatura (≤250°C), calibração de fábrica e suporte completo de OEM/ODM — cada unidade construída e verificada de acordo com sua especificação

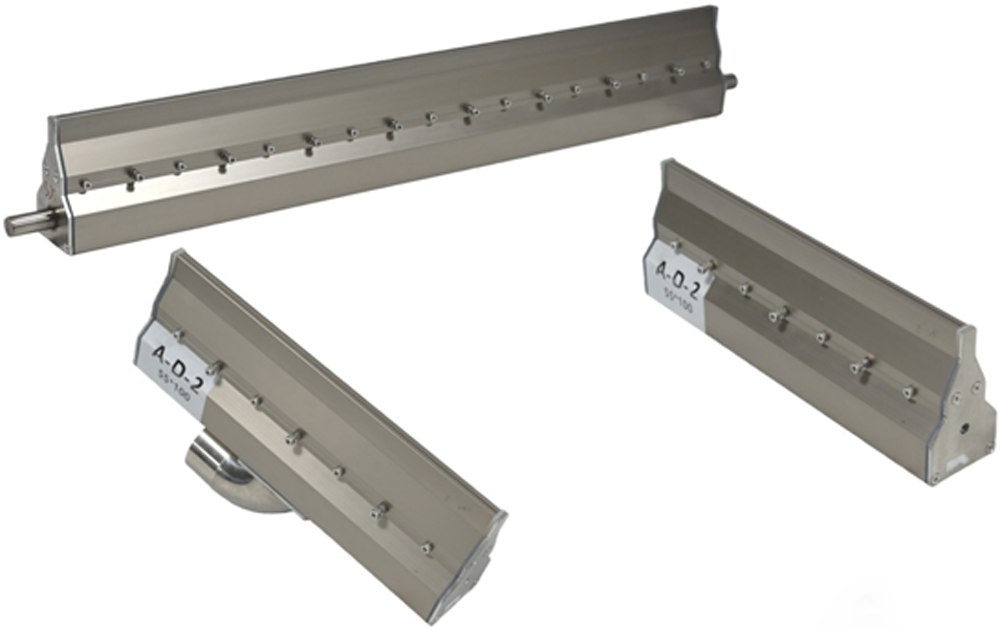

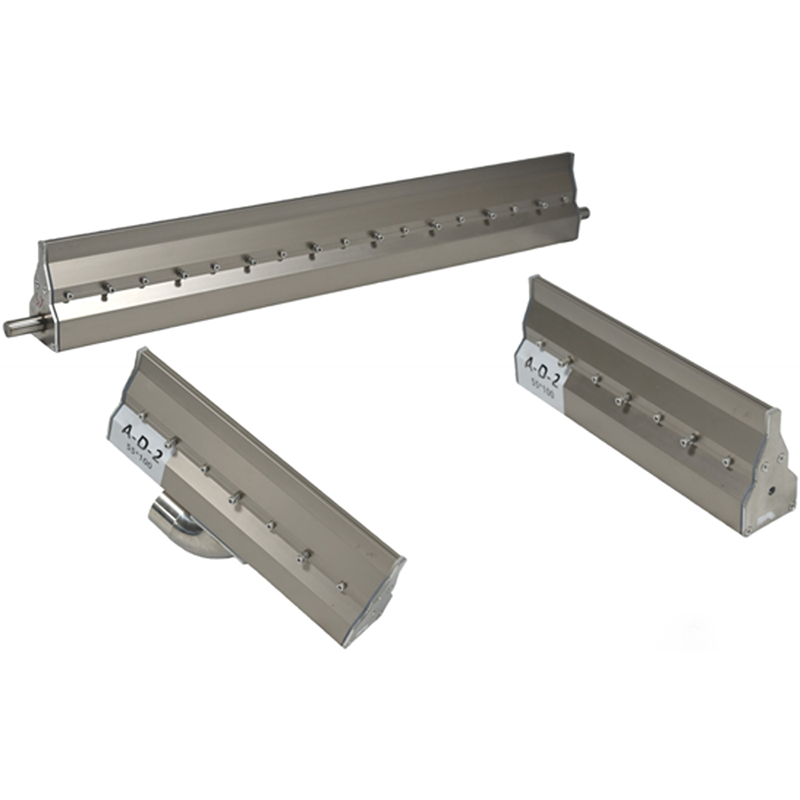

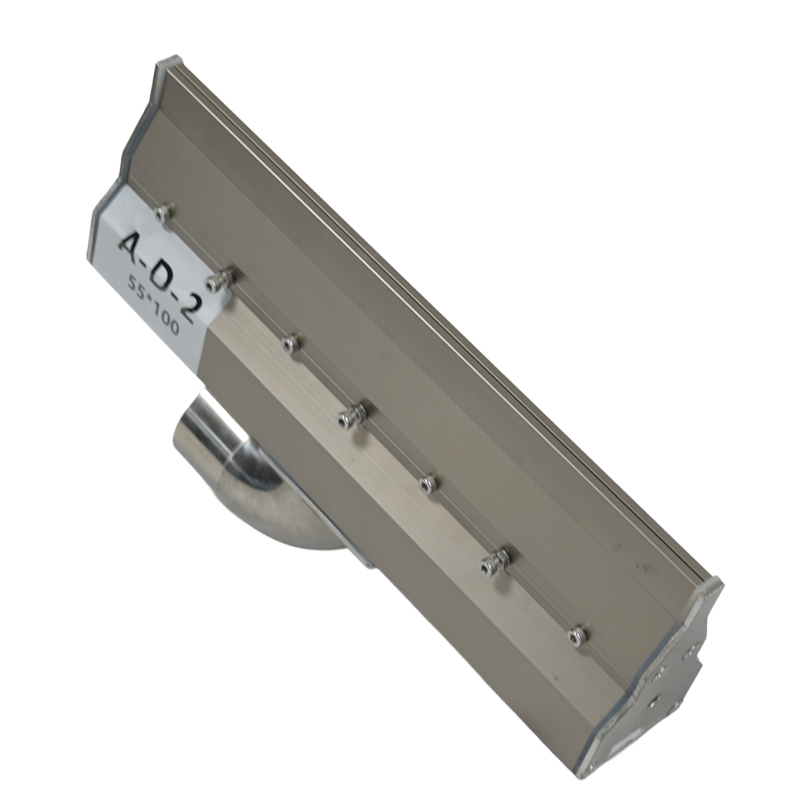

Estrutura do produto e princípio de funcionamento

• Extrusão de liga de alumínio de perfil fino (55 W × 100 H mm) — 5 mm mais estreita que o modelo AD, reduzindo os requisitos de folga lateral em instalações com múltiplas facas ou estruturas confinadas

• A porta de entrada inferior com rosca M8 aceita conexões de fornecimento de ar Φ45 / Φ51 / Φ60 — direciona o ar comprimido para cima, para dentro do corpo da lâmina, por baixo, mantendo toda a tubulação fora da zona de trabalho

• O plenum interno distribui a pressão do ar de entrada uniformemente ao longo de todo o comprimento da lâmina, eliminando o gradiente de velocidade do ponto de alimentação até a extremidade oposta

• Canais de duto de aceleração cônicos equalizaram a pressão do plenum em uma folha de ar laminar focada e de alta velocidade na ranhura de saída ajustável

• Folga de saída ajustável de 0,2 mm a 4,0 mm através de parafusos de precisão — ampla faixa de operação sem desmontagem ou troca de ferramentas

• As vedações finais da junta de silicone para alta temperatura (≤250 °C) bloqueiam a pressão dentro da lâmina em ambas as terminações, mantendo uma velocidade de fluxo de ar consistente em todo o comprimento da faca

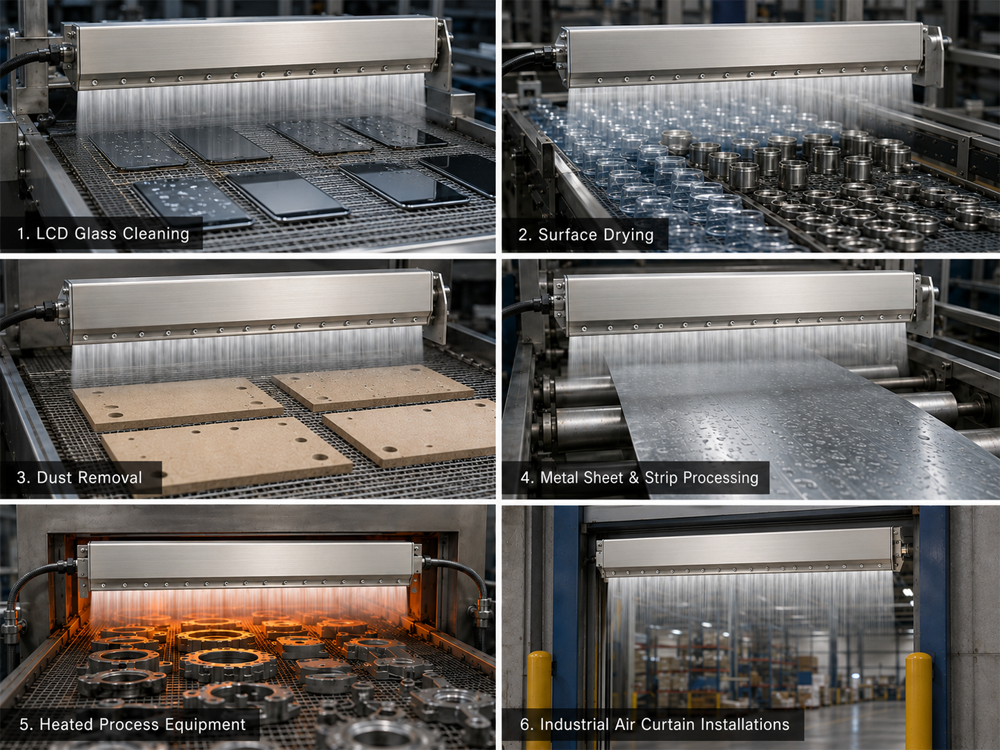

Cenários de aplicação

O corpo fino da entrada inferior do AD-2 o torna particularmente adequado para conjuntos de facas múltiplas de alta densidade, estruturas de máquinas de montagem embutida e qualquer aplicação onde o espaço lateral ou final é limitado:

• Linhas de limpeza de PCB e eletrônicos — o corpo fino se ajusta entre os trilhos do transportador; alimentação inferior mantém a tubulação longe da superfície da placa

• Secagem de superfície — Garrafas, peças e componentes de precisão — intervalo ajustável ajusta a intensidade do fluxo de ar para corresponder a diversos tamanhos de substrato e velocidades do transportador

• Remoção de poeira em telas planas e vidro – espaço mínimo de 0,2 mm proporciona deslocamento de partículas controlado e não prejudicial em superfícies ópticas e de exibição sensíveis

• Sistemas Multi-Knife Array – 55 mm de largura permite um espaçamento menor entre facas em configurações de secagem paralela ou de cortina de ar

• Instalações suspensas e embutidas – a entrada inferior elimina todas as saliências laterais, permitindo que a faca fique nivelada com estruturas da máquina ou montagens no teto

• Linhas de processo aquecidas — vedações de vedação de silicone classificadas para ≤250°C suportam integração em fornos de secagem, túneis de calor e sistemas de transporte térmico

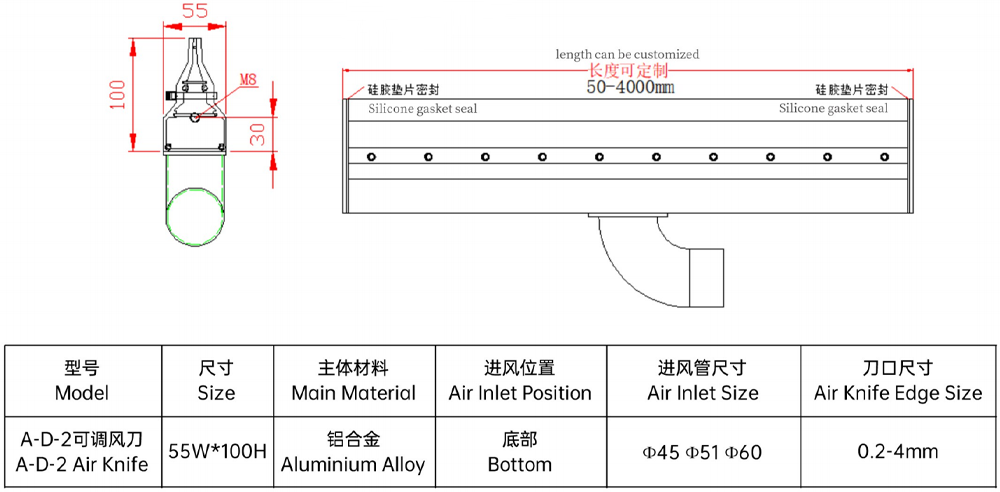

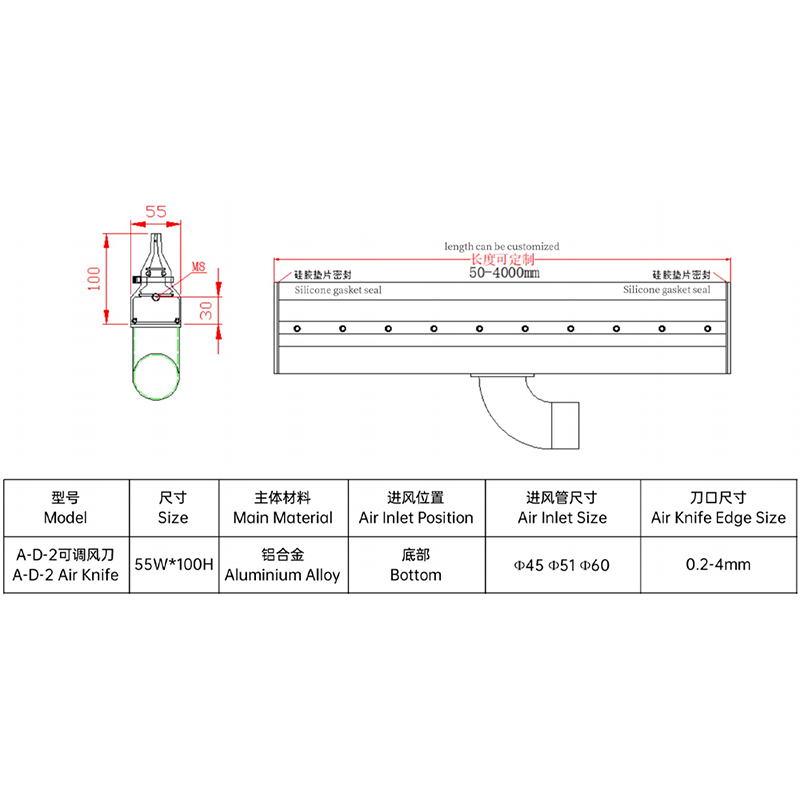

Parâmetros Técnicos

Capacidade de fábrica · Personalização · Serviço

• Usinagem CNC de precisão interna de extrusões de liga de alumínio — perfil de corpo fino de 55 mm, plenum interno, porta de entrada inferior e ranhura de saída, todos fabricados e inspecionados no local

• Comprimentos personalizados de 50 mm a 4.000 mm — mesma faixa estendida do modelo AD, em um corpo mais estreito de 55 mm para envelopes de instalação mais apertados

• Rosca de entrada inferior (M8), diâmetro do tubo (Φ45 / Φ51 / Φ60), ajuste do entreferro (0,2–4,0 mm) e acabamento superficial, todos configuráveis de acordo com o pedido do cliente

• Fabricação OEM e ODM suportada — forneça desenhos de engenharia, amostras de referência ou requisitos de aplicação por escrito

• Vedações de vedação de silicone para alta temperatura (≤250°C) instaladas como padrão — aplicações de processo aquecido não requerem pedido especial ou prazo de entrega adicional

• Verificações de qualidade pré-embarque: teste de integridade de pressão, calibração de folga de borda para tolerância especificada, verificação de rosca de entrada M8 e inspeção dimensional completa

Vantagem Competitiva

Sobre nós e consulta personalizada

Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.

Somos um fabricante profissional dedicado a sistemas industriais de facas de ar, fornecendo uma linha completa de produtos que incluifacas de ar em liga de alumínio, aço inoxidável e PVC, juntamente com sopradores, suportes e acessórios completos do sistema. Nossa fábrica opera equipamentos de usinagem CNC de precisão sob rígidos controles de processo, garantindo que cada faca de ar - incluindo sua geometria interna do plenum, calibração do slot de saída e rosqueamento da porta de entrada - seja produzida e verificada de acordo com as especificações exatas exigidas antes do envio.

Trabalhamos com clientes OEM e ODM nos setores eletrônico, automotivo, de alimentos e bebidas, farmacêutico e industrial em geral em todo o mundo. Quer sua necessidade seja uma única faca de substituição direta ou um sistema de secagem com múltiplas facas totalmente especificado, nossa equipe de engenharia interage diretamente com seus desenhos, amostras ou descrições de aplicação para fornecer uma solução que seja instalada e funcione exatamente conforme necessário.

Solicite um orçamento personalizado

Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.

Envie-nos seus desenhos ou detalhes de aplicação – nossa equipe de engenharia projetará a solução certa para você.
