A maior faixa de folga de borda ajustável da linha: 0,1 – 4,0 mm — abrange secagem de precisão ultrafina até cortina de ar industrial de alto volume em uma única unidade
Design de entrada somente inferior (rosca M6, Φ45 / Φ51 / Φ60) — mantém a tubulação abaixo do corpo da faca para instalações suspensas ou embutidas limpas e desobstruídas
O maior comprimento personalizável na linha de ligas de alumínio: 50 – 4.000 mm — adequado desde luminárias spot compactas até linhas de produção de grande formato
Seção transversal compacta de baixo perfil de 60 W × 90 H mm — baixa exigência de folga vertical, fácil integração em estruturas confinadas de máquinas
Vedações de vedação de silicone para alta temperatura (≤250°C) e suporte completo OEM/ODM — direto da fábrica, cada unidade calibrada de acordo com a especificação antes do envio
Principais argumentos de venda do produto
A maior faixa de folga de borda ajustável da linha: 0,1 – 4,0 mm — abrange secagem de precisão ultrafina até cortina de ar industrial de alto volume em uma única unidade
Design de entrada somente inferior (rosca M6, Φ45 / Φ51 / Φ60) — mantém a tubulação abaixo do corpo da faca para instalações suspensas ou embutidas limpas e desobstruídas
O maior comprimento personalizável na linha de ligas de alumínio: 50 – 4.000 mm — adequado desde luminárias spot compactas até linhas de produção de grande formato
Seção transversal compacta de baixo perfil de 60 W × 90 H mm — baixa exigência de folga vertical, fácil integração em estruturas confinadas de máquinas
Vedações de vedação de silicone para alta temperatura (≤250°C) e suporte completo OEM/ODM — direto da fábrica, cada unidade calibrada de acordo com a especificação antes do envio
Estrutura do produto e princípio de funcionamento
Corpo extrusado em liga de alumínio de baixo perfil (60 W × 90 H mm) — a altura compacta reduz os requisitos de espaço vertical sem comprometer o volume de ar interno
A porta de entrada inferior (rosca M6) permite que a tubulação de fornecimento de ar seja direcionada de forma limpa para baixo, eliminando saliências laterais ou finais que complicam a integração da estrutura da máquina
O plenum interno equaliza a pressão do ar comprimido da entrada inferior em todo o comprimento da lâmina antes de direcionar o fluxo para a ranhura de saída
O duto de aceleração cônico converte a pressão equalizada do plenum em uma camada de ar laminar uniforme e de alta velocidade no fio da navalha ajustável
Ranhura de saída ajustável de 0,1 mm a 4,0 mm através de parafusos de precisão — a mais ampla gama da série, sem necessidade de desmontagem para mudanças de folga
As vedações das extremidades das juntas de silicone para alta temperatura (≤250 °C) mantêm as terminações herméticas da lâmina em uma ampla faixa de temperaturas operacionais

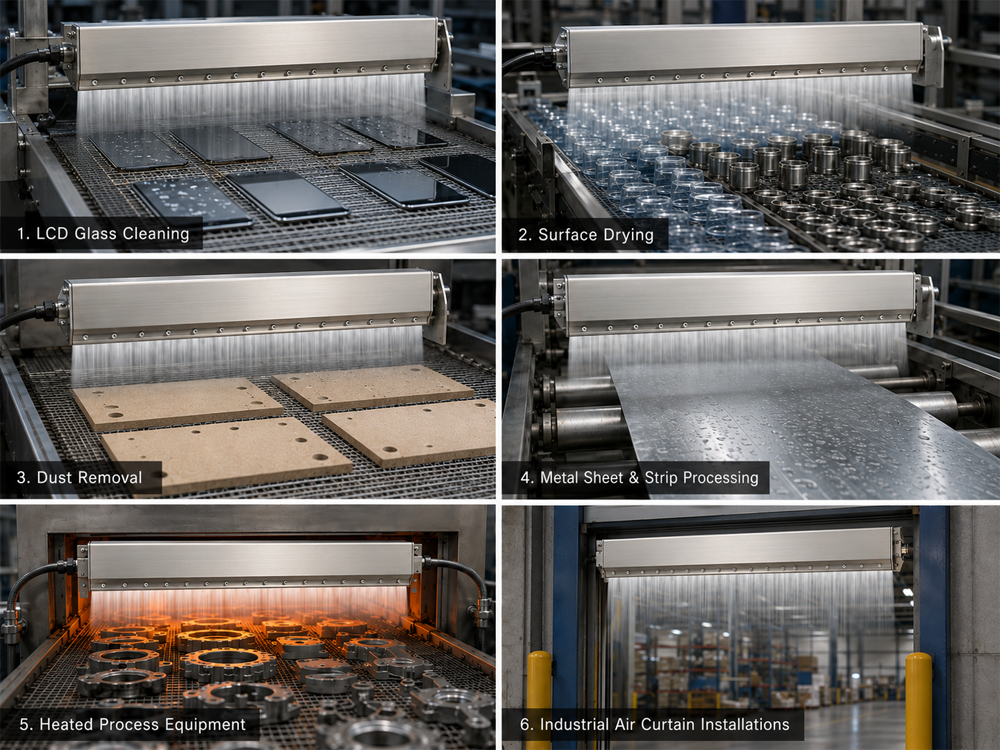

Cenários de aplicação
A configuração de entrada inferior do AD Air Knife e a ampla faixa de folga tornam-no a escolha preferida para instalações que exigem roteamento limpo de tubulações e controle versátil do fluxo de ar:
Linhas de limpeza de PCB — a instalação de alimentação inferior se ajusta perfeitamente sob as estruturas do transportador; a folga ajustável lida com a remoção de fluxo e a secagem da placa
Secagem de Superfície — Garrafas, Recipientes e Peças — ampla faixa de espaços acomoda diferentes velocidades de produção e geometrias de substrato na mesma estação de secagem
Remoção de poeira — A folga mínima de 0,1 mm proporciona deslocamento preciso de partículas em painéis planos, vidro óptico e conjuntos eletrônicos sensíveis
Instalações suspensas e embutidas — a entrada inferior direciona a tubulação para longe da superfície de trabalho, ideal para montagem no teto ou instalações embutidas na estrutura da máquina
Linhas de secagem de grande formato — até 4.000 mm de comprimento personalizado cobrem linhas de produção de vidro, têxteis, chapas metálicas e filmes sem juntas entre facas
Equipamento de processo aquecido – vedações de silicone para alta temperatura (≤250°C) permitem a integração em secadores, túneis de calor e sistemas transportadores de tratamento térmico

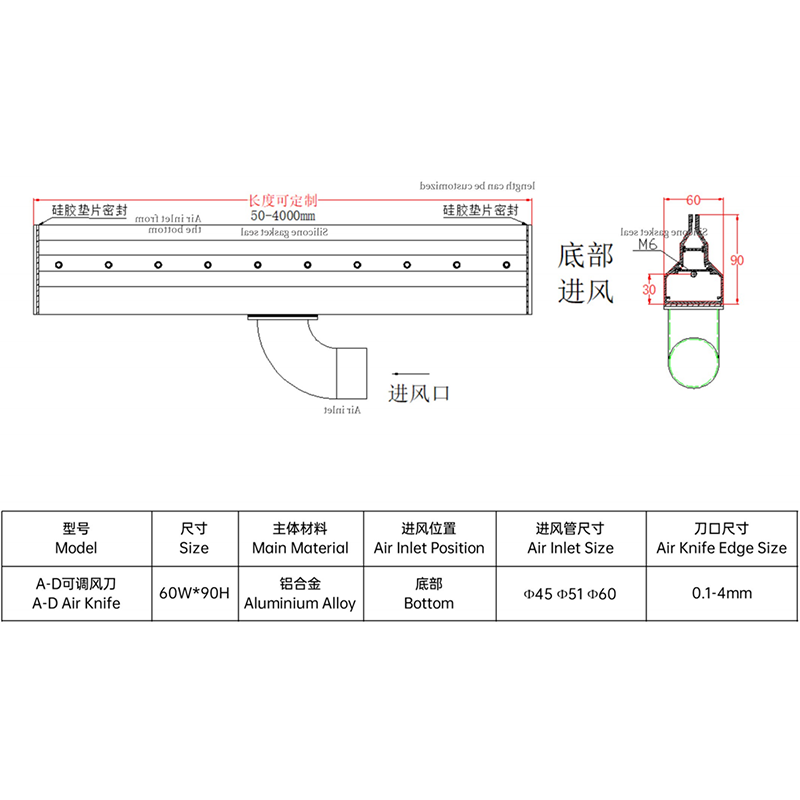

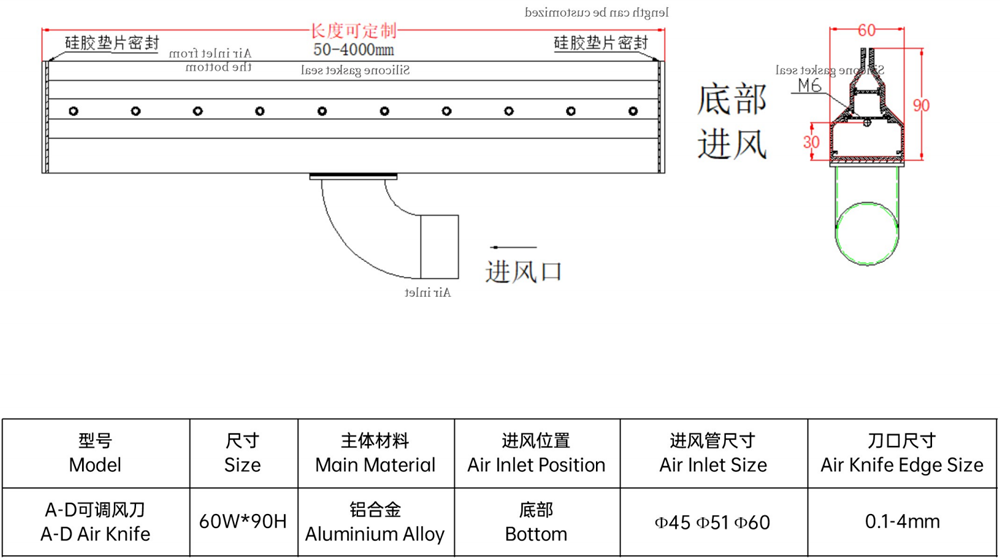

Parâmetros Técnicos
Parâmetro | Especificação |
Modelo | Faca de ar AD (AD可调风刀) |
Tamanho da seção transversal | 60W × 90H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Somente inferior |
Tamanho da entrada de ar | Φ45 / Φ51 / Φ60 |
Rosca de entrada | M6 |
Tamanho da borda da faca de ar | 0,1 – 4,0 mm (ajustável) |
Comprimento personalizável | 50 – 4000 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
Usinagem CNC completa interna de extrusões de liga de alumínio – corpo da lâmina, plenum interno, porta de entrada inferior e ranhura de saída, todos produzidos e verificados no local
Comprimentos personalizados de 50 mm a 4.000 mm — o intervalo mais longo em nossa linha de ligas de alumínio — com verificação completa de dimensões e pressão antes do envio
Rosca de entrada inferior (M6), diâmetro do tubo (Φ45 / Φ51 / Φ60), faixa de entreferro (0,1–4,0 mm) e acabamento superficial, todos configuráveis de acordo com o pedido do cliente
Fabricação OEM e ODM suportada — aceita desenhos de engenharia, amostras de referência ou descrições de requisitos baseadas em aplicações
Vedações de vedação de silicone para alta temperatura (≤250°C) instaladas como padrão — sem custo adicional ou prazo de entrega para aplicações de processo aquecido
Protocolo de qualidade pré-embarque: teste de integridade de pressão, calibração de folga de borda para tolerância especificada, verificação de rosca da porta de entrada e inspeção dimensional
Vantagem Competitiva
Item de comparação | Faca de ar QXY AD | Faca de ar padrão |
Ajustabilidade do entreferro | Ajustável 0,1–4,0 mm ✓ | Fixo, não ajustável ✗ |
Posição de entrada | Apenas na parte inferior – layout superior limpo | Somente extremidade, saliência lateral |
Min. Lacuna na borda | 0,1 mm — capaz de ultraprecisão | 0,5 mm ou fixo |
Máx. Lacuna na borda | 4,0 mm — cortina de ar de alto volume | Faixa superior limitada |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Faixa de comprimento | 50–4000 mm personalizado | Apenas tamanhos padrão |
Personalização | Comprimento, folga, tamanho de entrada, acabamento | Sem personalização |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante especializado em sistemas industriais de facas de ar, oferecendo uma ampla gama de produtos que incluiliga de alumínio, aço inoxidável e facas de ar de PVC, bem como sopradores, ferramentas de montagem e acessórios completos do sistema. Nossa unidade de produção está equipada com recursos de usinagem CNC de precisão e rigorosos controles de qualidade durante o processo, garantindo que cada faca de ar — desde a geometria interna do plenum até a calibração da ranhura de saída — seja fabricada e verificada de acordo com as especificações exatas antes do envio.
Com profunda experiência em fabricação OEM e ODM, atendemos clientes nas indústrias eletrônica, automotiva, de alimentos e bebidas, farmacêutica e de manufatura em geral em todo o mundo. Desde uma única unidade de reposição até um sistema de secagem com múltiplas facas totalmente projetado, nossa equipe trabalha diretamente com base nas suas necessidades – desenho, amostra ou descrição da aplicação – para fornecer uma solução que se integre perfeitamente ao seu equipamento.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
