Principais argumentos de venda do produto

• Seção transversal profunda de 50 W × 120 H mm — o corpo mais alto na classe de 50 mm de largura, proporcionando um volume de ar interno significativamente maior para distribuição de pressão estável e uniforme em longos comprimentos de lâmina

• Folga de borda totalmente ajustável de 0,1 a 4,0 mm — controle preciso de folga no local, desde a remoção ultrafina de gotas de 0,1 mm até a saída total da cortina de ar de alto volume de 4,0 mm, sem desmontagem

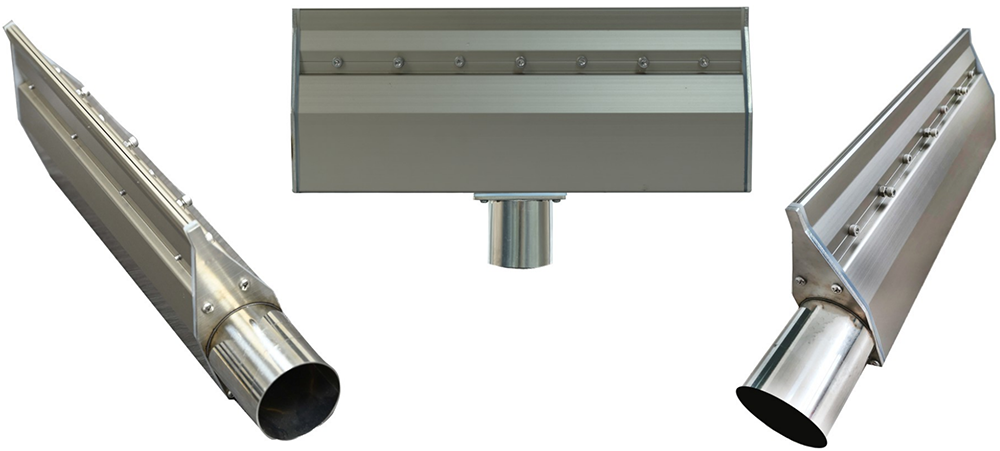

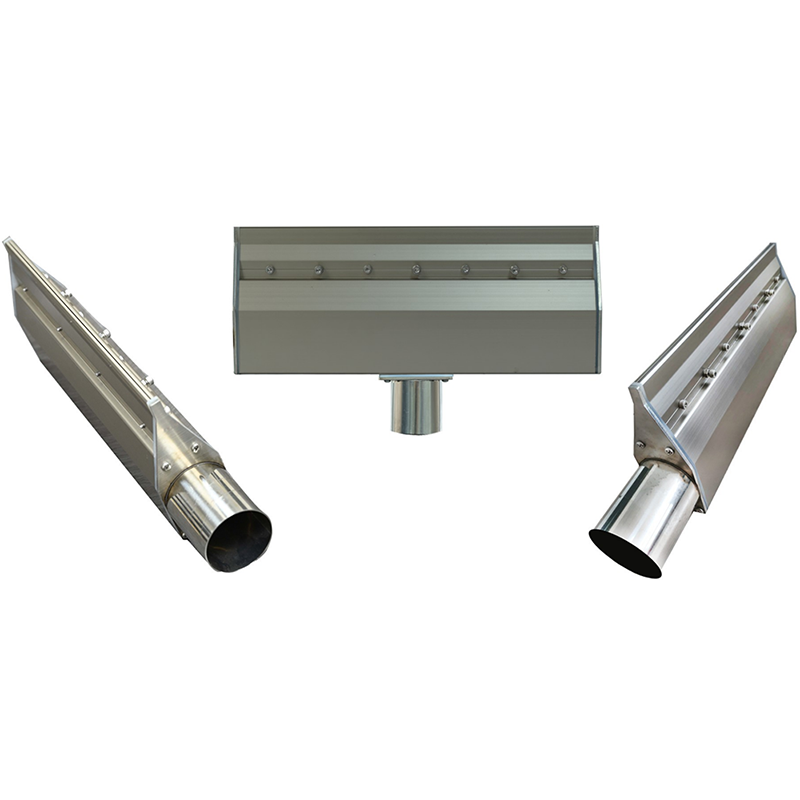

• Três posições de entrada: Extremidade (ambos os lados), Lateral (rosca M8), Inferior — flexibilidade de instalação completa para qualquer layout de máquina, roteamento de tubulação ou orientação de montagem

• Quatro diâmetros de entrada compatíveis: Φ32 / Φ38 / Φ45 / Φ51 — conexão direta a linhas de fornecimento de ar comprimido padrão em todas as faixas de saída de sopradores e compressores industriais

• Comprimento personalizável de fábrica de 50 a 4.000 mm com vedações de silicone para alta temperatura (≤250°C) — cada unidade é construída, calibrada e verificada internamente antes do envio

Estrutura do produto e princípio de funcionamento

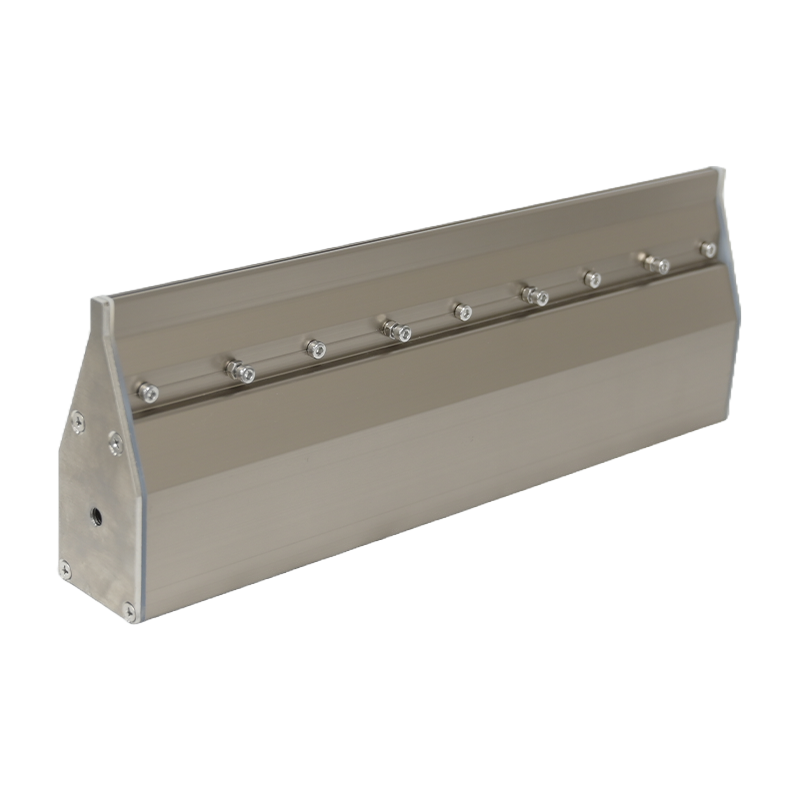

• Extrusão de liga de alumínio de 50 W × 120 H mm — a altura adicional de 120 mm (contra 95–100 mm em modelos comparáveis de 50 mm de largura) cria um plenum interno mais profundo que armazena mais volume de ar, melhorando diretamente a uniformidade da pressão estática em comprimentos longos de lâmina

• A opção de entrada dupla alimenta ar comprimido de ambas as extremidades do plenum simultaneamente — eliminando o gradiente de pressão que causa queda de velocidade em direção à extremidade oposta em facas longas de alimentação única

• As opções de entrada lateral M8 e inferior permitem roteamento lateral ou inferior da tubulação sem saliências nas extremidades - útil para instalações confinadas acima ou embutidas na estrutura da máquina

• O duto de aceleração cônico converte a pressão equalizada do plenum em uma folha de ar laminar coerente e de alta velocidade na ranhura de saída de precisão

• Folga de saída ajustável de 0,1 mm a 4,0 mm por meio de parafusos de borda — mesma ampla faixa da linha de tamanho normal, sem necessidade de desmontagem para mudanças de folga

• As vedações finais da junta de silicone para alta temperatura (≤250°C) mantêm a contenção hermética da pressão em ambas as terminações da lâmina em uma ampla faixa de temperaturas operacionais

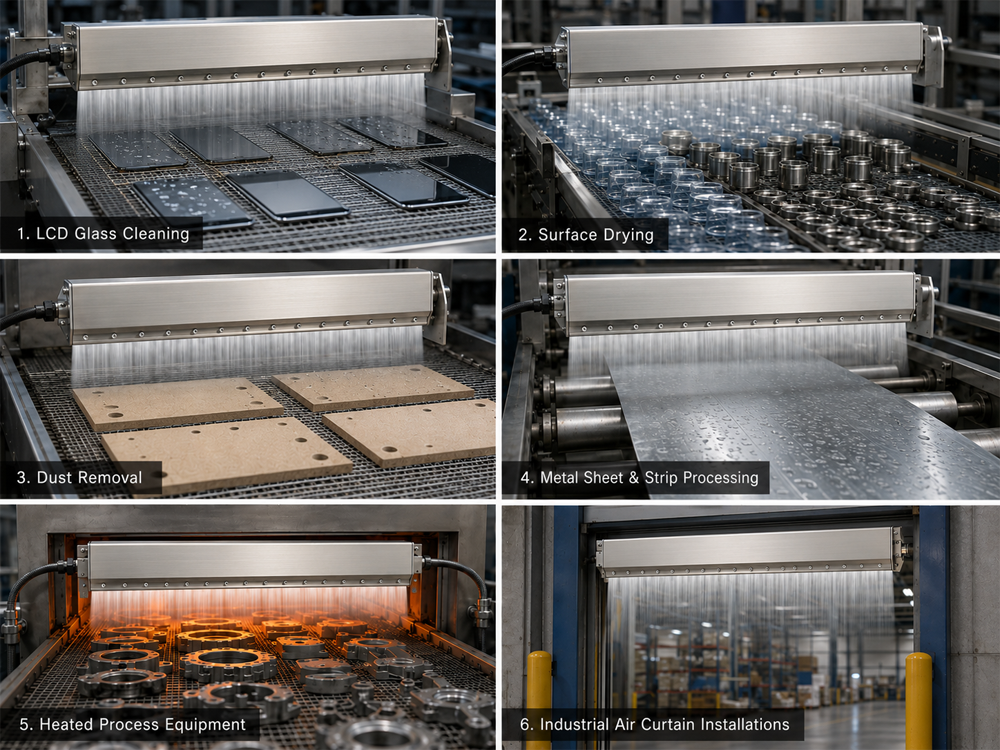

Cenários de aplicação

O plenum mais profundo e a faixa de entrada mais ampla do AH fazem dele a escolha preferida para facas mais longas, maior demanda de fluxo de ar e instalações onde a consistência da pressão ao longo do comprimento é crítica:

• Linhas de limpeza de PCB – o corpo do plenum profundo mantém uma velocidade de sopro consistente da extremidade de entrada até a extremidade da faca, essencial para uniformidade de secagem em toda a largura da placa

• Secagem de superfície — Materiais em folha, tiras de metal e substratos largos — a pressão estável em lâminas longas garante uma secagem uniforme em toda a largura do substrato

• Remoção de poeira em painéis, vidros e superfícies planas – folga mínima de 0,1 mm com distribuição de pressão uniforme proporciona deslocamento consistente de partículas sem pontos quentes localizados

• Sistemas de secagem de transportadores de longo prazo (até 4.000 mm) — o design de plenum profundo é especificamente adequado para facas acima de 1.500 mm, onde a queda de pressão de alimentação única se torna mensurável

• Linhas industriais de alto rendimento – maior volume de ar interno suporta taxas de fluxo de ar volumétricas mais altas, permitindo velocidades de secagem mais rápidas em sistemas transportadores de alta velocidade

• Equipamento de processo aquecido – vedações de vedação de silicone classificadas para ≤250°C permitem a integração em fornos de secagem, túneis de calor e sistemas transportadores de tratamento térmico

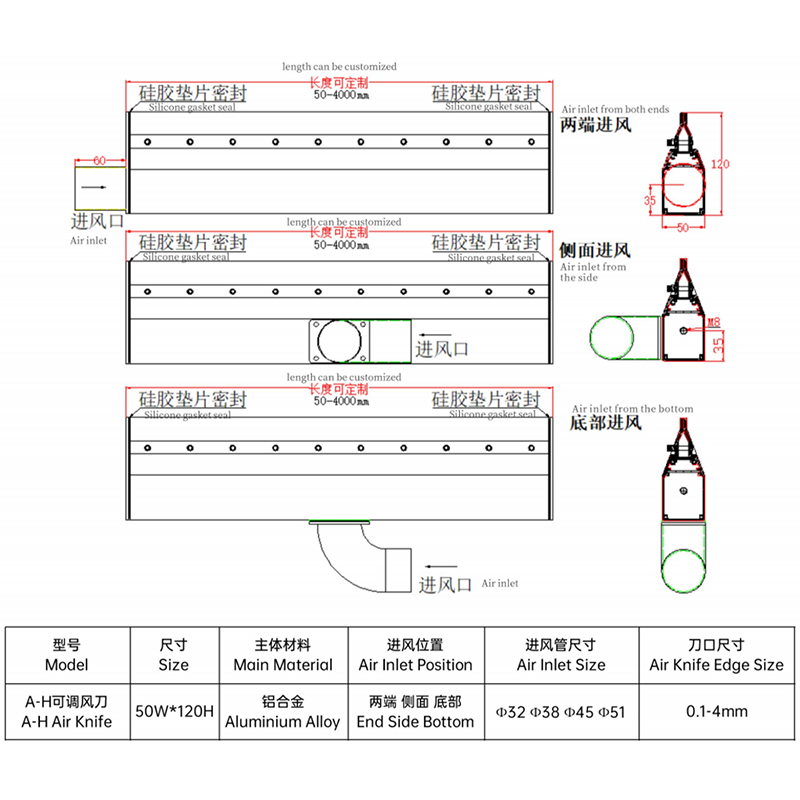

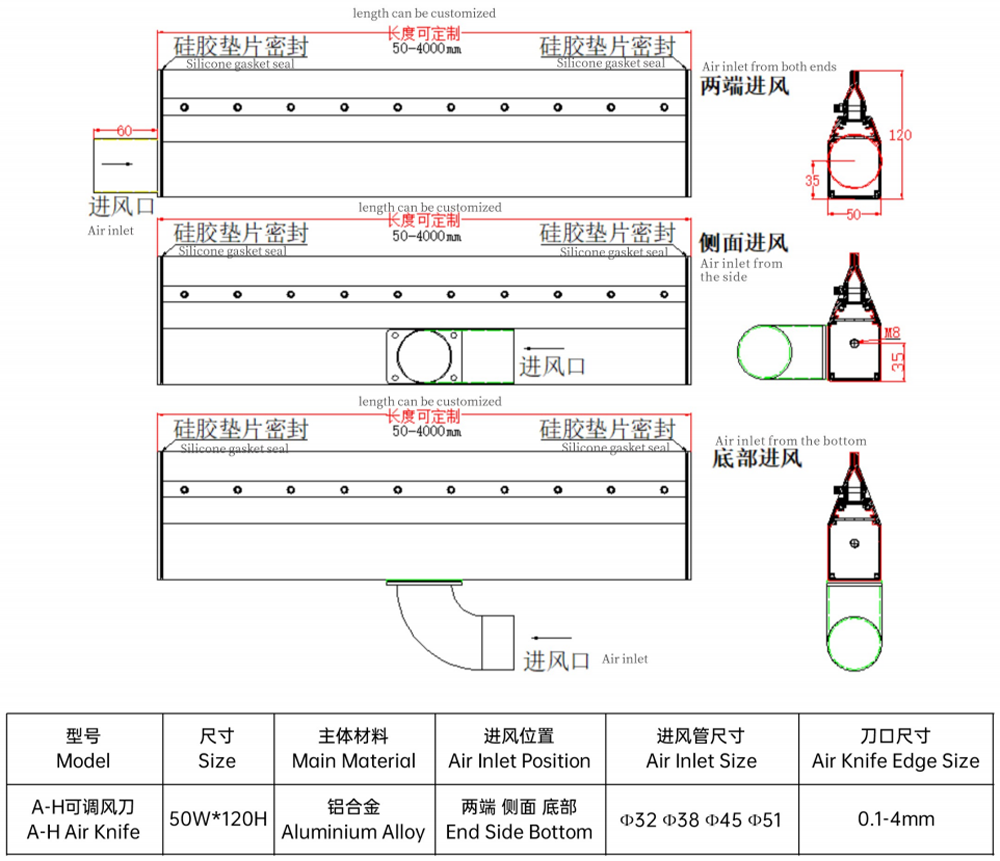

Parâmetros Técnicos

Capacidade de fábrica · Personalização · Serviço

• Usinagem CNC completa interna da extrusão de liga de alumínio 50×120mm – corpo da lâmina, plenum interno profundo, todas as três configurações de entrada (extremidade/lateral M8/fundo) e ranhura de saída produzida e inspecionada no local

• Comprimentos personalizados de 50 mm a 4.000 mm fabricados sob encomenda no corpo de plenum profundo de 120 mm — com verificação dimensional completa, teste de integridade de pressão e calibração de folga nas bordas antes do envio

• Posição de entrada (extremidade / lateral M8 / parte inferior), diâmetro do tubo (Φ32 / Φ38 / Φ45 / Φ51), configuração do entreferro (0,1–4,0 mm) e acabamento superficial, todos configuráveis de acordo com a especificação do cliente

• Fabricação OEM e ODM totalmente suportada — aceita desenhos de engenharia, amostras de referência física ou requisitos detalhados de aplicação por escrito

• Vedações de vedação de silicone para alta temperatura (≤250°C) instaladas como padrão em todas as unidades — sem custo adicional ou prazo de entrega para variantes de processo aquecido

• Protocolo de qualidade pré-embarque: teste de integridade de pressão, calibração de folga de borda para tolerância especificada, verificação de rosca de entrada lateral M8 e inspeção dimensional completa

Vantagem Competitiva

Sobre nós e consulta personalizada

Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.

Somos um fabricante dedicado de sistemas de facas de ar industriais, produzindo uma linha abrangente de produtos que abrange ligas de alumínio, aço inoxidável e facas de ar de PVC, além de sopradores, ferramentas de montagem e acessórios completos do sistema. Nossas instalações de produção são construídas em torno de usinagem CNC de precisão com rigorosos controles de qualidade durante o processo - cada unidade de faca de ar, desde as dimensões internas do plenum e calibração da ranhura de saída até tolerâncias de rosca de entrada e instalação de vedação final, é fabricada, inspecionada e com desempenho verificado antes do envio.

Com ampla experiência em fabricação OEM e ODM, trabalhamos com clientes nos setores eletrônico, automotivo, de alimentos e bebidas, farmacêutico e industrial em geral em todo o mundo. Quer o projeto seja uma substituição de faca única ou um sistema de secagem de linha de produção de múltiplas facas totalmente projetado, nossa equipe de engenharia se envolve diretamente com seus desenhos, amostras ou requisitos de aplicação para produzir uma solução que se integre com precisão e tenha um desempenho consistente desde o primeiro dia.

Solicite um orçamento personalizado

Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.

Envie-nos seus desenhos ou detalhes de aplicação – nossa equipe de engenharia projetará a solução certa para você.
