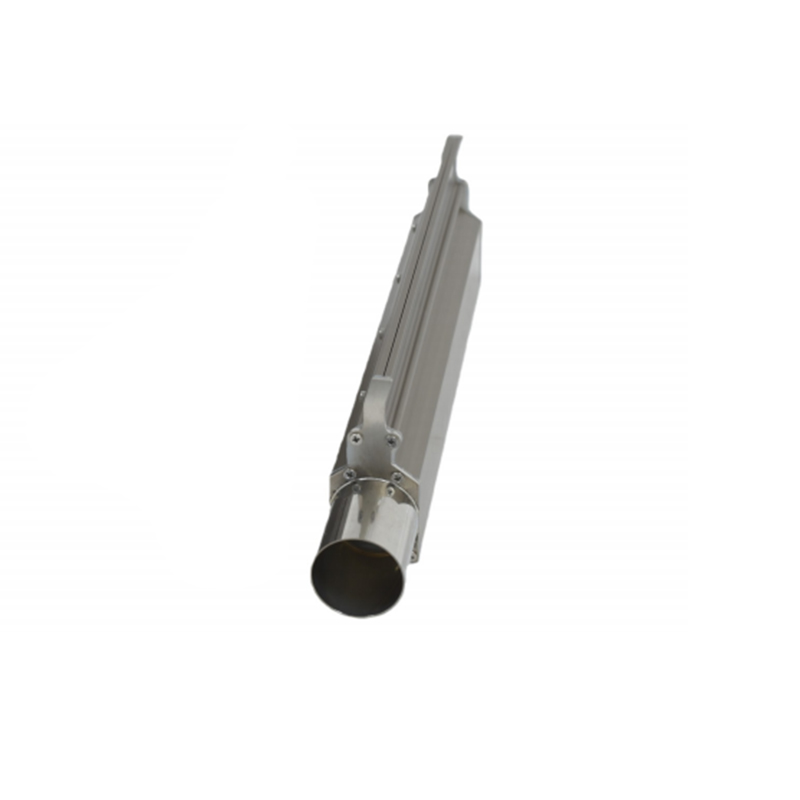

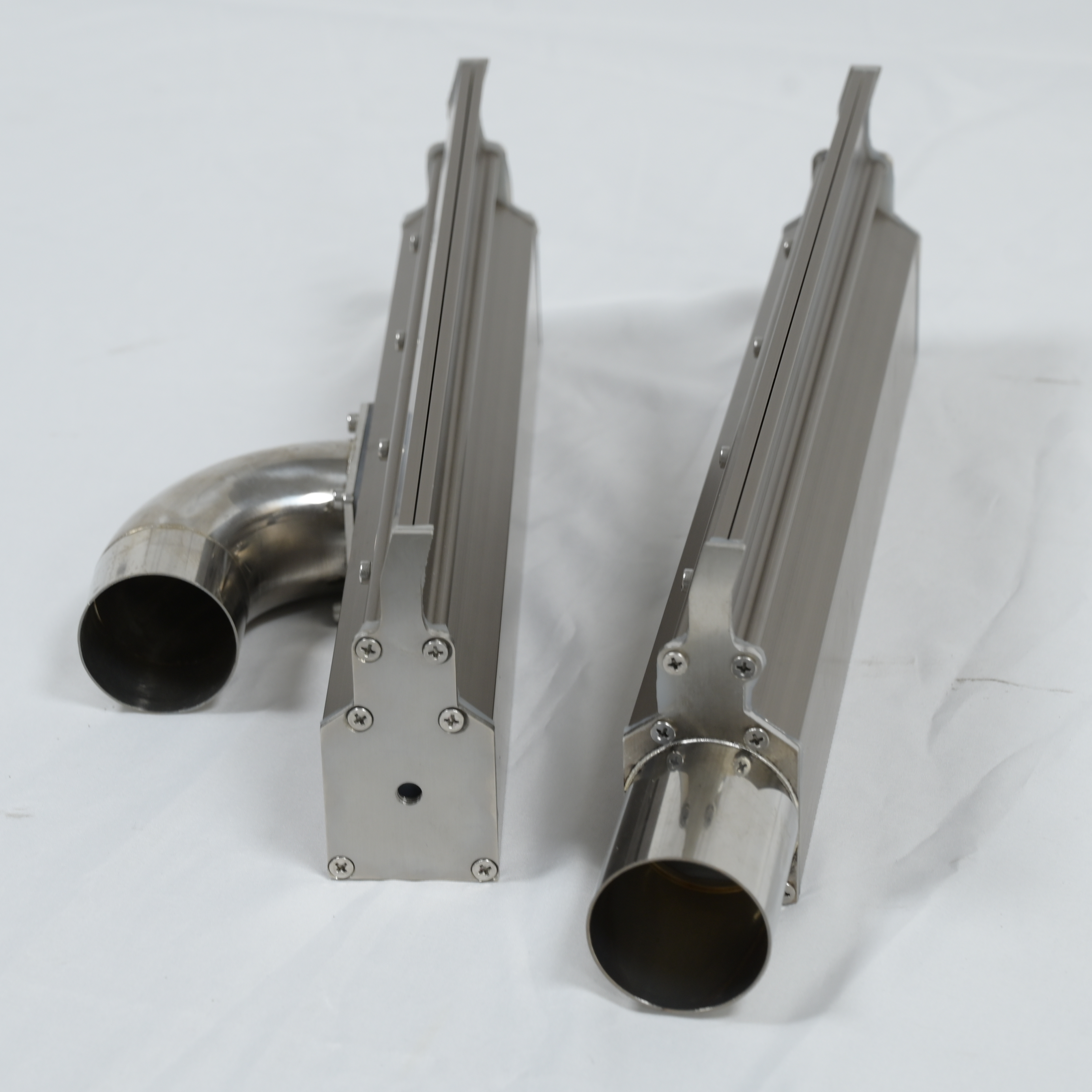

O modelo CE de lâmina de ar em alumínio proporciona uma secagem uniforme. Seu design com entreferro fixo garante a eliminação precisa e consistente da umidade, oferecendo desempenho de secagem estável e confiável em linhas de produção com larguras padrão.
A Shenzhen Qixingyuan Machinery Equipment Co., Ltd. é especializada em soluções para manuseio de fluidos e facas de ar industriais, incluindo facas de ar de alumínio, aço inoxidável e PVC, além de acessórios para facas de ar. Nossas facas de ar são projetadas para secagem, remoção de poeira, sopro de água e isolamento por cortina de ar em diversos setores.
Oferecemos soluções personalizadas de facas de ar, adaptadas às dimensões do equipamento, aos requisitos de fluxo de ar e às condições de operação.
Detalhes do produto
Nome do produto: Faca de ar de alta velocidade com certificação CE (faca de ar em liga de alumínio)
Função principal: Soprar um jato de ar forte e uniforme para secar objetos rapidamente e remover a água.
Principal vantagem: Possui um fluxo de ar mais forte e permite ajustar a largura da saída de ar. É eficiente em termos de energia e funciona de forma eficaz.
Como é construído:
É uma unidade monobloco feita de alumínio. O fluxo de ar interno foi projetado para ser suave. As principais partes são:
Uma entrada de ar circular (por onde o ar entra).
Uma seção ampla e reta (plenum de ar).
Uma placa divisora (ajuda a uniformizar o fluxo de ar).
Uma seção cônica (acelera o fluxo de ar).
Uma fenda final, reta e estreita (por onde sai a camada de ar rápida e plana).
Características técnicas:
Largura ajustável: A abertura por onde o ar sai pode ser alterada para diferentes tarefas.
Design eficiente: O formato interno oferece baixíssima resistência ao ar, o que minimiza a perda de pressão.
Boa qualidade de construção : Fabricado com máquinas modernas para garantir consistência e desempenho.
Usos típicos:
Esta é uma ferramenta padrão para sistemas de secagem com " jato de ar " . É usada principalmente para remover a água das peças após a lavagem ou revestimento. Locais comuns onde você a encontrará:
Linhas de limpeza e secagem : após limpeza ultrassônica, lavagem de vidro ou galvanoplastia.
Fabricação de PCBs (Placas de Circuito Impresso): Secagem das placas após lavagem ou revestimento.
Processamento de metais : Secagem de placas, fios ou chapas (como alumínio ou aço).
Indústria em geral: Criação de uma cortina de ar para separar áreas (para manter o calor, o frio ou a poeira dentro/fora). Secagem em processos de impressão , pintura ou revestimento . Aquecimento, descongelamento ou esterilização rápidos na indústria alimentícia/farmacêutica . Secagem de têxteis ou fibras.
Parâmetros do produto

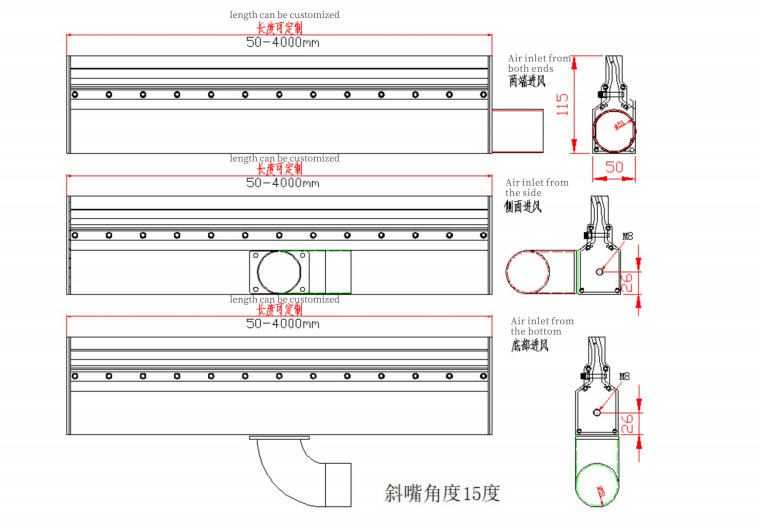

Diagrama esquemático :
O cortador de ar de alumínio modelo C-E suporta múltiplas opções de entrada ( ∅38 ∅ 45 ∅ 48 ∅51 ), largura de saída ajustável e fluxo de ar de alta velocidade de até 400 m/s, adequado para linhas de produção de alta velocidade e sistemas de secagem industrial.

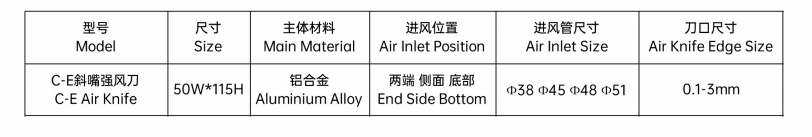

(2) Tabela de parâmetros :
Item | Descrição |
Modelo | HÁ |
Material principal | Liga de alumínio 6063T6 |
Posição da entrada de ar | Parte inferior, extremidade, lateral |
Diâmetro do duto de entrada de ar | ∅38 ∅ 45 ∅ 48 ∅51 |
Lâmina de corte de ar ajustável | 0,1 – 3 mm (milímetros) |
Classificação de velocidade máxima do vento | 400 m / s |
temperatura máxima de operação | 250℃ |
Classificação de tensão máxima | 5kgf/cm² |
Atenção
1. Proteja o espaço de ar.
O soprador de ar do sistema e o seu processo funcionarão melhor se o ar de entrada estiver limpo. Instale um filtro básico (por exemplo, de 40 mícrons) antes da entrada de ar para reter sujeira ou partículas grandes. Essas partículas podem danificar a parte interna da lâmina de ar e bloquear a passagem de ar.
2. Verifique seu suprimento de ar.
Antes de conectar, confirme se a sua fonte de ar comprimido corresponde à pressão nominal do produto. Uma fonte de ar constante e seca é necessária para um desempenho consistente e para evitar problemas de umidade interna.
3. Instale corretamente para o seu processo.
Para obter os melhores resultados de secagem, posicione o jato de ar corretamente. A distância ideal do alvo é geralmente de 5 a 20 mm. O centro da saída de ar deve estar direcionado diretamente para a área que você precisa secar.
4. A calibração de fábrica é padrão.
Cada unidade é cuidadosamente calibrada em nossa fábrica para garantir um fluxo de ar equilibrado e uniforme em toda a sua largura. A largura da entrada é predefinida. Não tente ajustá-la você mesmo. Se precisar de uma configuração diferente, entre em contato com nossa equipe de suporte. Recalibraremos a unidade para garantir que ela continue funcionando conforme especificado.
5. É necessária limpeza regular.
Com o tempo, poeira ou óleo leve podem se acumular dentro da passagem de ar. Verifique e limpe a entrada de ar e a abertura durante a manutenção regular da máquina para manter o desempenho ideal.
6. Para suporte técnico, entre em contato conosco primeiro.
Para qualquer dúvida sobre instalação, ajuste ou desempenho, nossa equipe de engenharia está pronta para ajudar. O uso de peças ou métodos não padronizados pode afetar seus resultados e a garantia do produto.

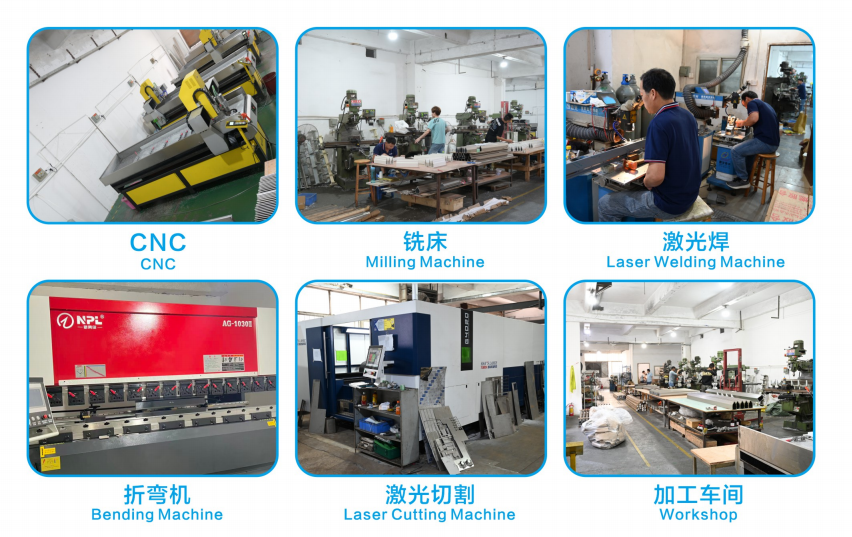

Galeria de fotos da fábrica
Aplicações do produto
Esta lâmina de ar de alumínio é amplamente utilizada em linhas de limpeza de PCB/LCD, máquinas de limpeza ultrassônica, sistemas de secagem de garrafas, secagem de componentes automotivos, linhas de revestimento e aplicações de isolamento por cortina de ar .
