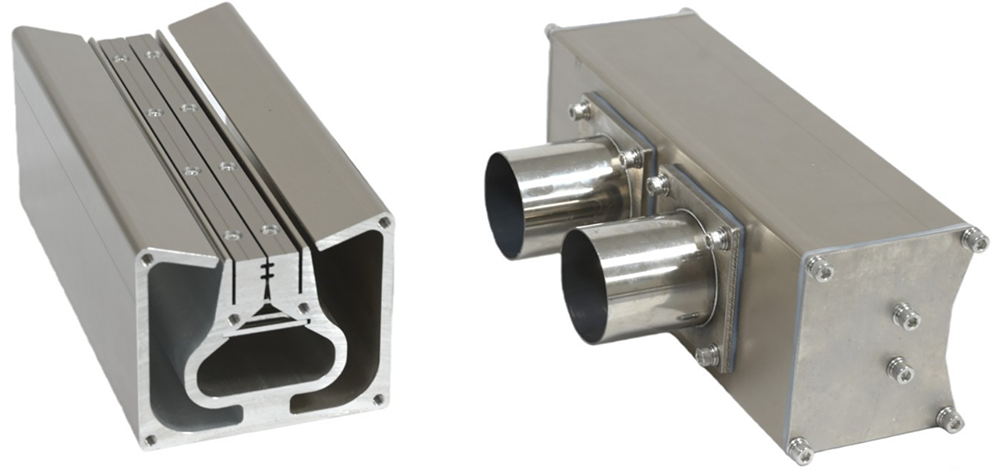

Corpo amplo em liga de alumínio alado de 110 W × 95 H mm — projetado para ampla cobertura do fluxo de ar enquanto mantém o tubo de entrada direcionado por baixo da estrutura da máquina.
Entreferro ajustável: 0,2 – 4,0 mm. A saída pode ser ajustada para limpeza controlada da superfície, secagem normal ou jato de água mais forte.
Design de entrada inferior — o tubo de fornecimento de ar pode ser direcionado abaixo da faca de ar, ajudando a manter as áreas superiores e laterais mais limpas para coberturas, proteções e movimentação do produto.
Opções de entrada Φ32 / Φ38 / Φ45 / Φ51 — adequadas para diferentes tamanhos de tubos de soprador e requisitos de fluxo de ar.
Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Principais argumentos de venda do produto
• Corpo amplo em liga de alumínio alado de 110 W × 95 H mm — projetado para ampla cobertura do fluxo de ar enquanto mantém o tubo de entrada direcionado por baixo da estrutura da máquina.
• Entreferro ajustável: 0,2 – 4,0 mm. A saída pode ser ajustada para limpeza controlada da superfície, secagem normal ou jato de água mais forte.
• Design de entrada inferior — o tubo de fornecimento de ar pode ser direcionado abaixo da faca de ar, ajudando a manter as áreas superiores e laterais mais limpas para tampas, proteções e movimentação do produto.
• Opções de entrada Φ32 / Φ38 / Φ45 / Φ51 — adequadas para diferentes tamanhos de tubos de soprador e requisitos de fluxo de ar.
• Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Estrutura do produto e princípio de funcionamento

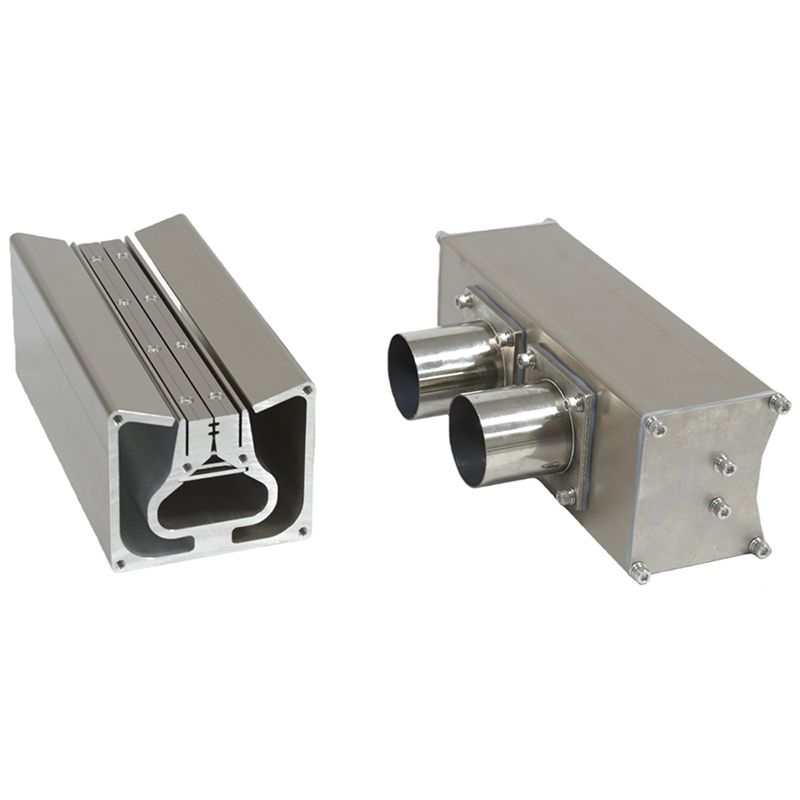

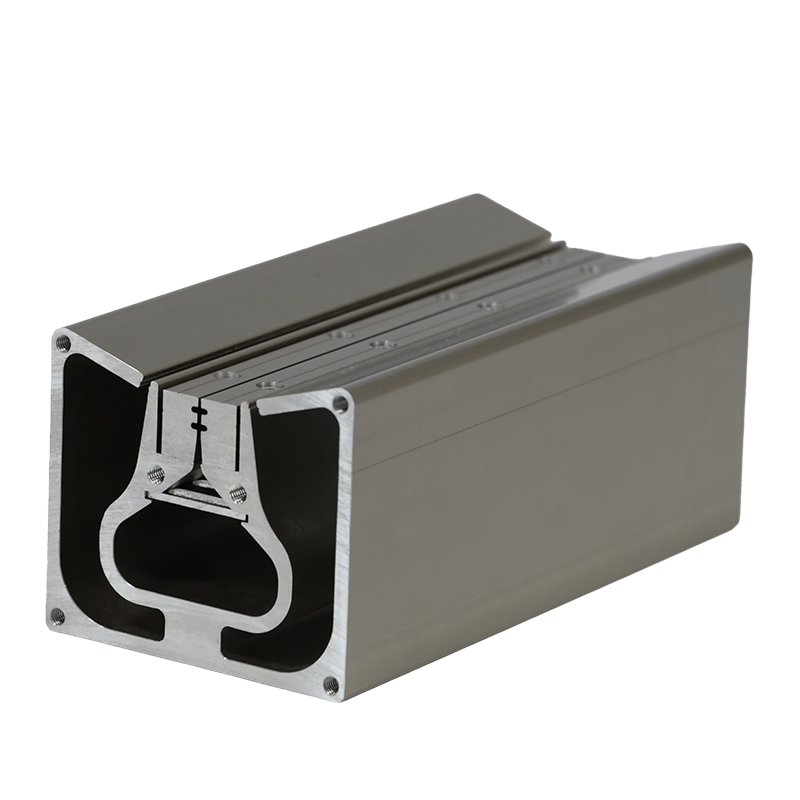

• A extrusão de liga de alumínio de 110 W × 95 H mm forma um corpo largo com uma seção de saída alada integrada para orientação do fluxo de ar e ampla cobertura da peça de trabalho.
• O ar entra pela entrada inferior e flui para cima na câmara interna. Este layout suporta roteamento limpo de tubos abaixo da área de trabalho.
• As opções de entrada Φ32 / Φ38 / Φ45 / Φ51 permitem que o suprimento de ar corresponda a diferentes sistemas de tubulação. Para comprimentos personalizados de 50 a 4.000 mm, a ampla câmara interna distribui o ar antes que ele chegue à saída.
• O caminho interno guia o ar da câmara para a área de saída alada, onde o fluxo é acelerado em um lençol de ar plano e controlado.
• O tamanho da borda de saída é ajustável de 0,2 a 4,0 mm. Os operadores podem ajustar a intensidade do fluxo de ar com os parafusos de borda sem desmontar a faca de ar completa.
• A vedação de junta de silicone para alta temperatura (≤250°C) é usada nas posições de vedação final para reduzir vazamentos e apoiar a operação estável em processos de secagem aquecida ou contínua.

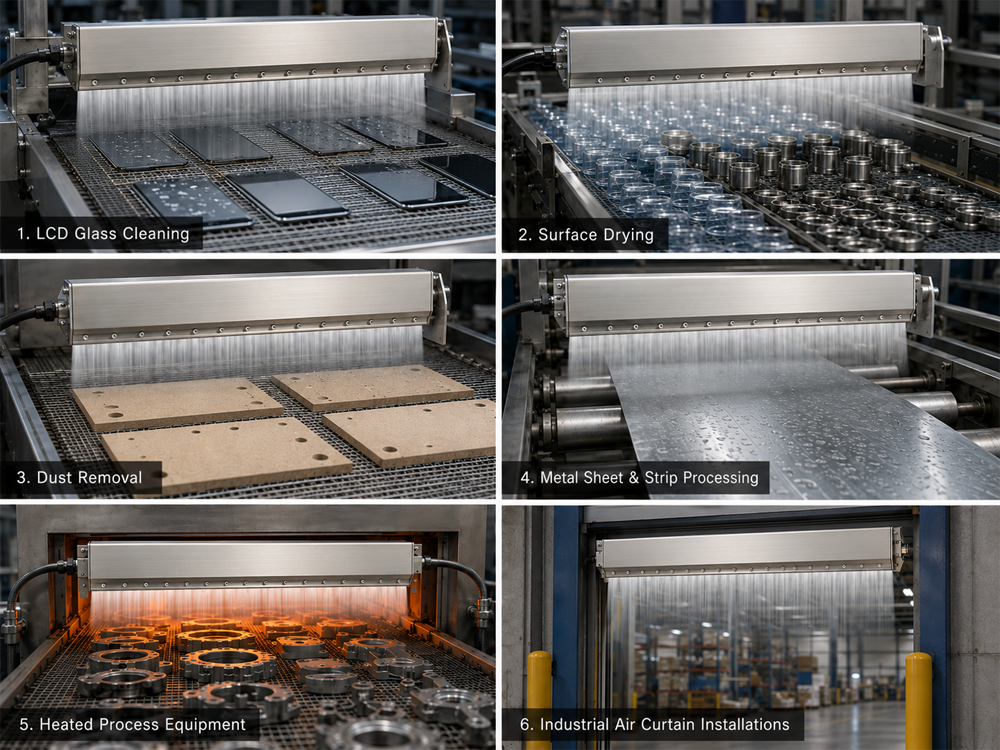

Cenários de aplicação
A faca de ar alada de entrada inferior CD é adequada para linhas que precisam de ampla cobertura de fluxo de ar, roteamento de tubo inferior limpo e orientação de saída direcional.
• Processamento de tela plana e vidro – corpo largo e orientação de saída alada ajudam a manter a direção do fluxo de ar estável em superfícies planas.
• Instalações suspensas e embutidas – o roteamento de entrada inferior mantém a tubulação abaixo ou atrás do plano de montagem para um layout de equipamento mais limpo.
• Secagem de superfície – garrafas, peças usinadas, peças moldadas e componentes em geral após lavagem, enxágue ou resfriamento.
• Processamento de chapas e tiras de metal – ampla largura de saída suporta remoção de líquido refrigerante, remoção de cavacos e remoção de água superficial.
• Linhas de produção de grande formato — a personalização do comprimento de fábrica de 50 a 4.000 mm permite que a faca de ar se adapte a diferentes larguras de transportadores e produtos.
• Equipamento de processo aquecido — Vedação de junta de silicone para alta temperatura (≤250°C) suporta uso próximo a túneis de secagem, linhas de lavagem assistidas por calor e estações de sopro de ar quente.

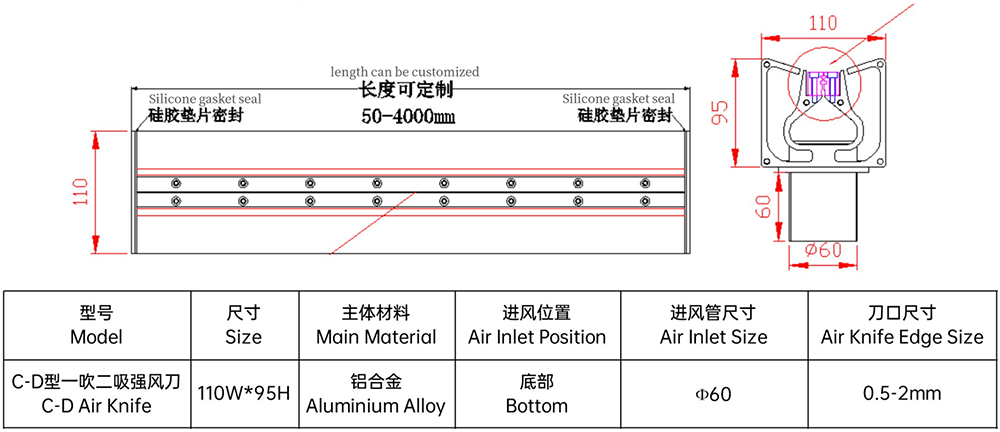

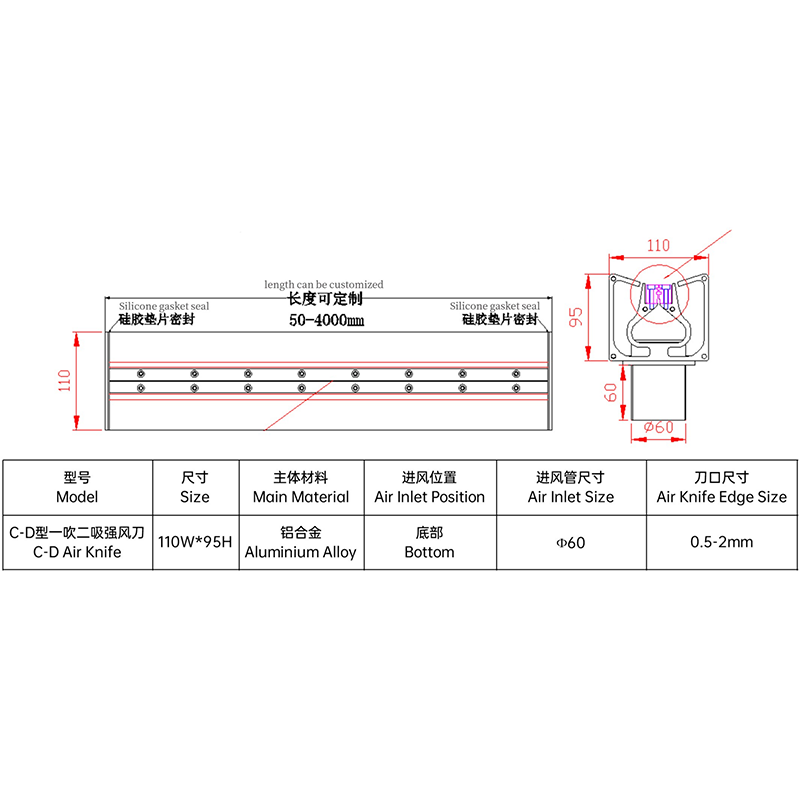

Parâmetros Técnicos
Tabela de especificações:
Parâmetro | Especificação |
Modelo | Faca de ar alada com entrada inferior de CD |
Tamanho da seção transversal | 110 W × 95 H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Fundo |
Tamanho da entrada de ar | Φ32 / Φ38 / Φ45 / Φ51 |
Direção de entrada | Entrada inferior |
Tamanho da borda da faca de ar | 0,2 – 4,0 mm (ajustável) |
Comprimento personalizável | 50 – 4000 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
• QXY processa o corpo da faca de ar em liga de alumínio de 110 W × 95 H mm, seção de saída alada, porta de entrada inferior, peças de borda e superfícies de vedação com usinagem CNC interna para precisão dimensional controlada.
• O comprimento de lâmina personalizado é suportado de 50 a 4.000 mm. A faca de ar pode ser adaptada à largura do transportador, à largura do produto ou ao espaço da estrutura do equipamento.
• As opções de configuração incluem diâmetro do tubo de entrada, intervalo de ar, método de montagem e acabamento superficial. O layout de entrada inferior é adequado onde o roteamento de tubos laterais e finais deve ser evitado.
• Pedidos OEM e ODM são aceitos. Os clientes podem fornecer desenhos, amostras, fotos de máquinas ou condições de aplicação por escrito para confirmação de engenharia.
• A vedação de junta de silicone para alta temperatura (≤250°C) é instalada como solução de vedação de extremidade padrão, ajudando a reduzir vazamentos sem exigir uma atualização extra de vedação.
• Antes do envio, cada unidade personalizada é verificada por teste de pressão, calibração de folga nas bordas, inspeção da posição de entrada e confirmação dimensional.
Vantagem Competitiva
Item de comparação | Faca de ar alada de entrada inferior QXY CD | Faca de ar padrão |
Perfil de saída alado | A saída larga ajuda a guiar o fluxo de ar e apoiar a secagem direcional | Saída plana com orientação menos direcional |
Ajustabilidade do entreferro | Ajustável 0,2–4 mm ✓ | Fixo, não ajustável ✗ |
Roteamento de entrada inferior | A entrada inferior mantém a tubulação abaixo do corpo da faca para um layout limpo da máquina | O tubo lateral ou final pode ocupar mais espaço circundante |
Opções de tubo de entrada | Φ32 / Φ38 / Φ45 / Φ51 para diferentes tamanhos de tubos de soprador | Menos opções de diâmetro de entrada |
Comprimento personalizado | 50 – 4000 mm personalizados de fábrica para larguras de transportadores estreitas ou largas | Principalmente apenas comprimentos padrão |
Seção Transversal do Corpo | O corpo de 110 W × 95 A mm de largura suporta ampla cobertura com altura moderada | O perfil geral da carroceria pode não corresponder ao espaço da máquina |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Personalização | Comprimento, folga, posição de entrada, diâmetro de entrada e acabamento superficial podem ser especificados | Mudanças de configuração limitadas |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante profissional focado em equipamentos industriais para facas de ar, incluindo facas de liga de alumínio, aço inoxidável e PVC. Nossa linha de produtos também abrange sopradores, acessórios de montagem e acessórios de sistema. Com usinagem CNC de precisão, controles de qualidade em processo e verificação antes do envio, fornecemos produtos de facas pneumáticas para requisitos reais de linha de produção.
Apoiamos projetos OEM e ODM para clientes de eletrônicos, automotivos, alimentos e bebidas, farmacêuticos e de manufatura em geral. Os clientes podem enviar desenhos, amostras, descrições de aplicações ou fotos de equipamentos. Nossa equipe de engenharia analisa a direção do fluxo de ar, o espaço de instalação e o roteamento do tubo inferior e, em seguida, fornece uma solução que se integra e funciona conforme necessário.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
