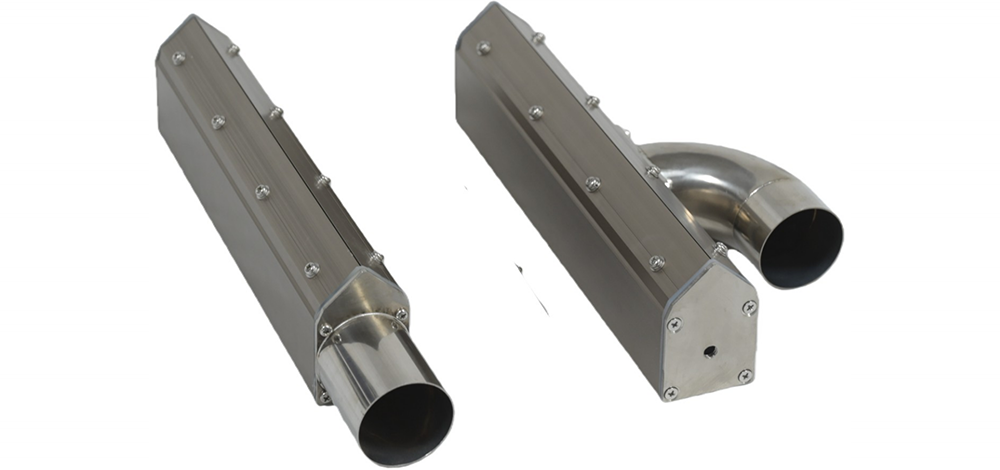

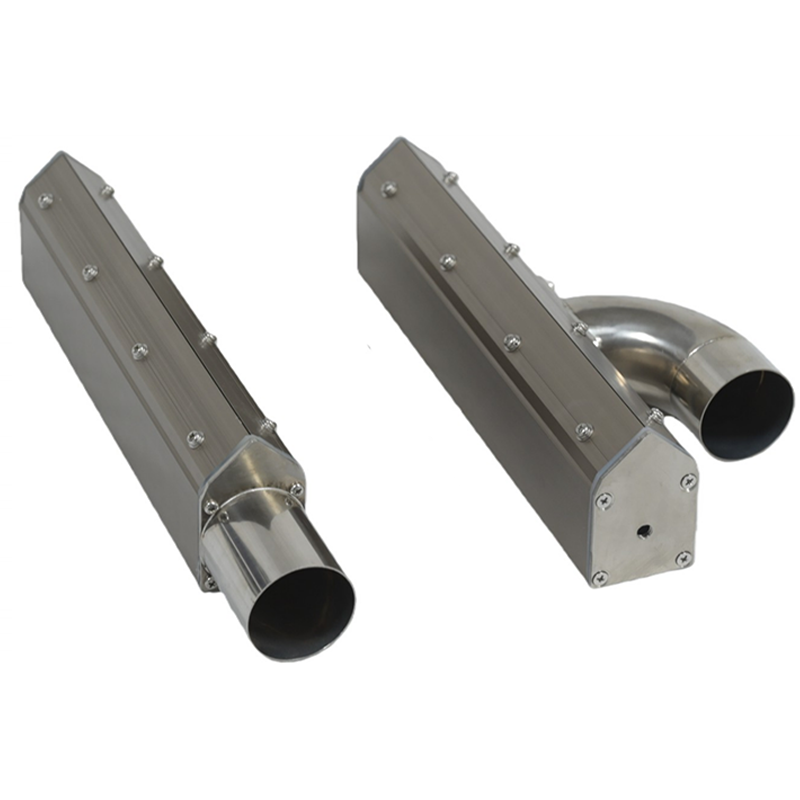

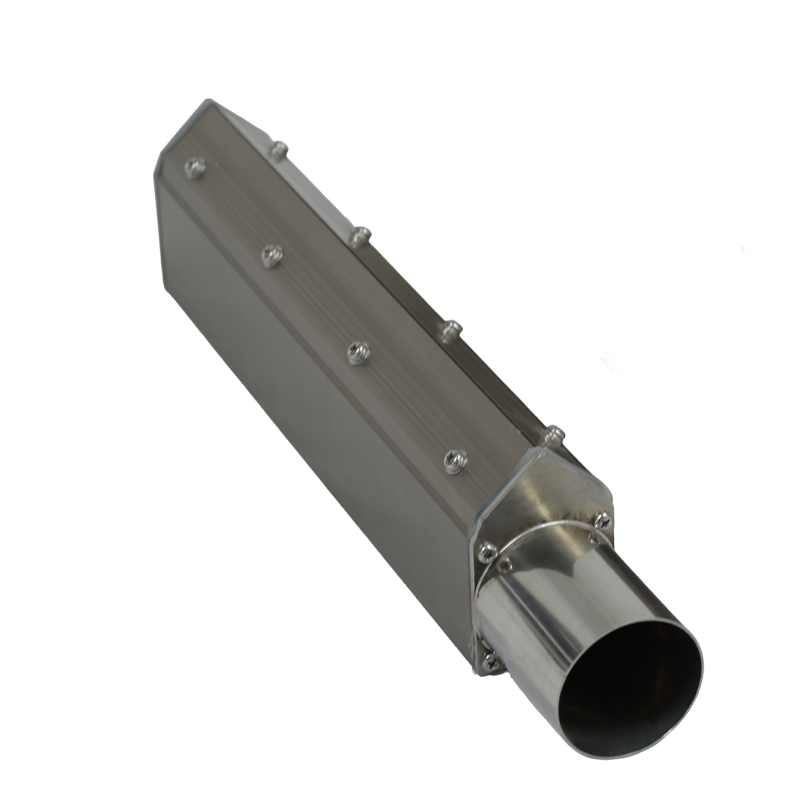

Corpo em liga de alumínio de baixa altura de 50 W × 77 H mm — projetado para equipamentos onde a folga vertical é limitada, mas ainda é necessária uma folha de ar forte e ajustável.
Entreferro ajustável: 0,2 – 4,0 mm. A saída pode ser ajustada desde a limpeza controlada da superfície até um trabalho mais forte de secagem e sopro sem substituir o corpo.
Três opções de posição de entrada: entrada de ar pelas duas extremidades, pela lateral ou por baixo. Isto ajuda o modelo BH a adaptar-se a estruturas compactas com diferentes direções de tubos.
Opções de entrada Φ38 / Φ45 / Φ51 — adequadas para sistemas de fluxo de ar compacto e médio onde o tamanho do tubo deve corresponder ao layout da máquina.
Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Principais argumentos de venda do produto
• Corpo em liga de alumínio de baixa altura de 50 W × 77 H mm — projetado para equipamentos onde a folga vertical é limitada, mas ainda é necessária uma folha de ar forte e ajustável.
• Entreferro ajustável: 0,2 – 4,0 mm. A saída pode ser ajustada desde a limpeza controlada da superfície até um trabalho mais forte de secagem e sopro sem substituir o corpo.
• Três opções de posição de entrada: entrada de ar pelas duas extremidades, pela lateral ou por baixo. Isto ajuda o modelo BH a adaptar-se a estruturas compactas com diferentes direções de tubos.
• Opções de entrada Φ38 / Φ45 / Φ51 — adequadas para sistemas de fluxo de ar compacto e médio onde o tamanho do tubo deve corresponder ao layout da máquina.
• Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Estrutura do produto e princípio de funcionamento
• A extrusão de liga de alumínio de 50 W × 77 H mm mantém a altura do corpo baixa enquanto mantém uma câmara interna para distribuição do fluxo de ar ao longo do comprimento da lâmina.
• O ar pode entrar pelas duas extremidades, pela lateral ou pela parte inferior. Os desenhos da entrada lateral e inferior mostram posições de fixação com rosca M8 para instalação segura.
• As opções de entrada Φ38 / Φ45 / Φ51 permitem que o fornecimento de ar corresponda a sistemas de tubos compactos ou médios. Para comprimentos personalizados de 50 a 4.000 mm, o plenum distribui o ar antes que ele chegue à saída.
• O caminho interno guia o ar do plenum para a ranhura de saída, acelerando-o em uma folha de ar laminar plana para secagem e limpeza sem contato.
• O tamanho da borda de saída é ajustável de 0,2 a 4,0 mm. Os operadores podem ajustar a intensidade do fluxo de ar com os parafusos de borda sem desmontar a faca de ar completa.
• A vedação de junta de silicone para alta temperatura (≤250°C) é usada nas posições de vedação final para reduzir vazamentos e apoiar a operação estável em processos de secagem aquecida ou contínua.

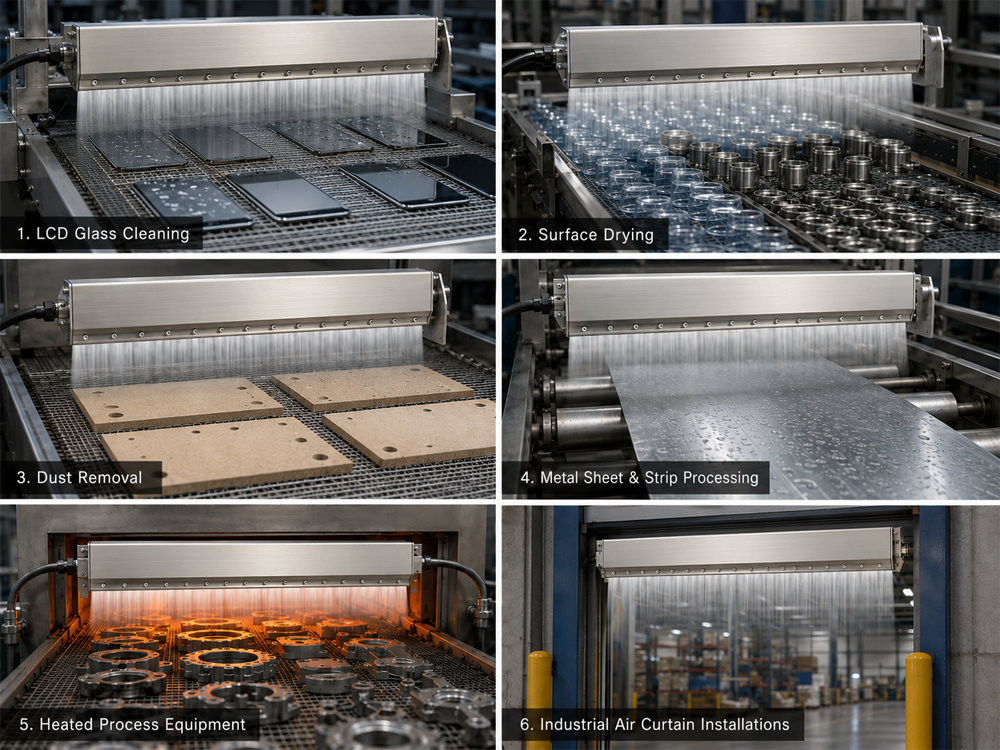

Cenários de aplicação
A faca de ar forte ajustável BH é adequada para máquinas que precisam de um corpo compacto, roteamento flexível de tubos e controle de fluxo de ar ajustável em espaço de instalação limitado.
• Linhas de secagem de transportadores compactos — o corpo 50×77H cabe sob proteções, trilhos e estruturas de máquinas de altura limitada.
• Linhas de limpeza de PCB — folga ajustável na borda de 0,2 a 4,0 mm ajuda a controlar o impacto do ar para remoção de umidade e liberação de partículas.
• Estações de etiquetagem e codificação — o corpo de baixa altura pode ser instalado próximo ao fluxo do produto para secagem localizada antes da impressão, marcação ou etiquetagem.
• Linhas de embalagem de alimentos e bebidas – opções de entrada compactas suportam a secagem de garrafas, tampas, bolsas e superfícies de embalagens onde o espaço é apertado.
• Sistemas Multi-Knife Array – o tamanho menor do corpo permite que várias facas de ar sejam dispostas em torno de produtos ou transportadores.
• Equipamento de processo aquecido — Vedação de junta de silicone para alta temperatura (≤250°C) suporta uso próximo a túneis de secagem, linhas de lavagem assistidas por calor e estações de sopro de ar quente.

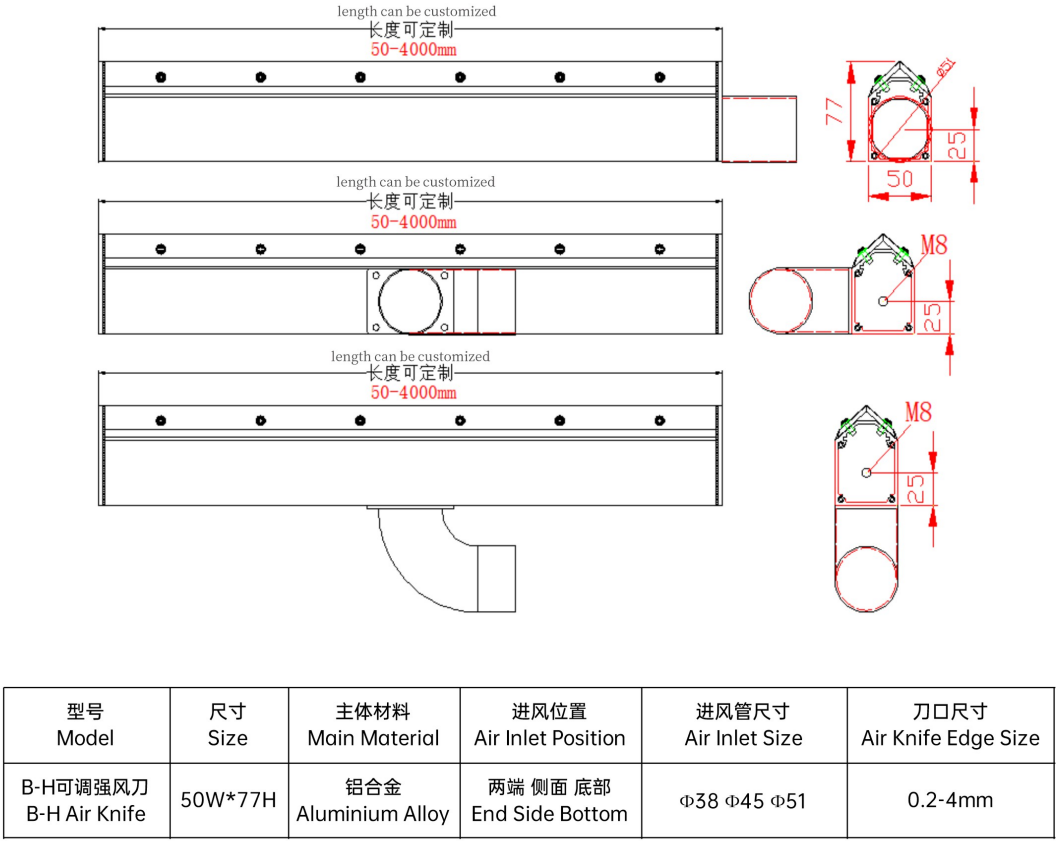

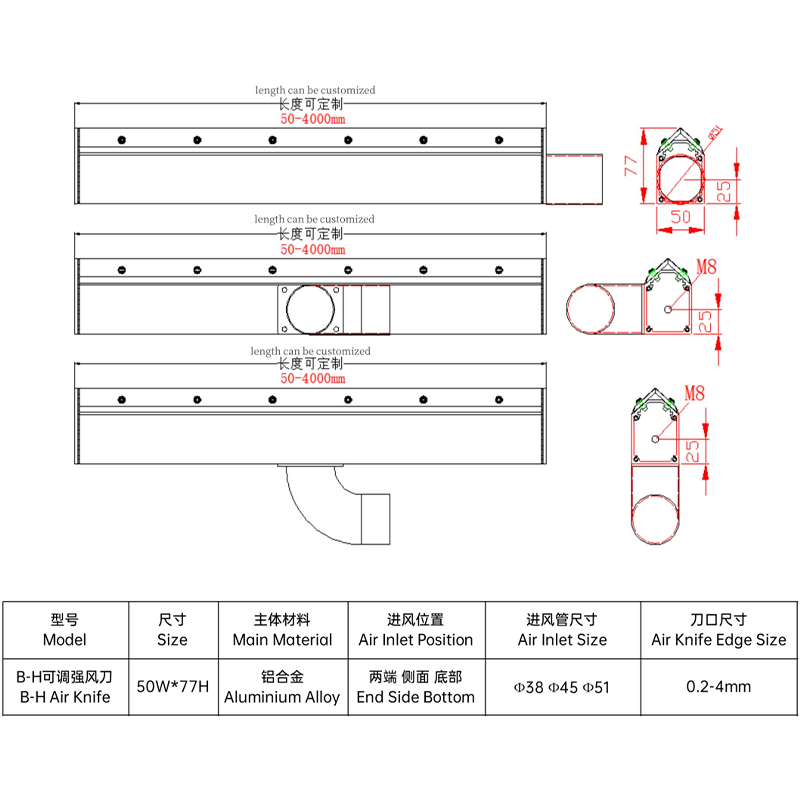

Parâmetros Técnicos
Tabela de especificações:
Parâmetro | Especificação |
Modelo | Faca de ar forte ajustável BH |
Tamanho da seção transversal | 50W × 77H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Extremidade (ambos os lados), lateral (M8), inferior (M8) |
Tamanho da entrada de ar | Φ38 / Φ45 / Φ51 |
Rosca de entrada | M8 — visível nos desenhos de entrada lateral e inferior |
Tamanho da borda da faca de ar | 0,2 – 4,0 mm (ajustável) |
Comprimento personalizável | 50 – 4000 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
• QXY processa o corpo da faca de ar em liga de alumínio de 50 W × 77 H mm, portas de entrada, peças de borda e superfícies de vedação com usinagem CNC interna para precisão dimensional controlada.
• O comprimento de lâmina personalizado é suportado de 50 a 4.000 mm. A faca de ar pode ser adaptada à largura do transportador, à largura do produto ou ao espaço da estrutura do equipamento.
• As opções de configuração incluem posição de entrada, diâmetro do tubo de entrada, intervalo de ar, método de montagem e acabamento superficial. Os layouts de entrada final, lateral e inferior podem ser selecionados de acordo com o roteamento do tubo.
• Pedidos OEM e ODM são aceitos. Os clientes podem fornecer desenhos, amostras, fotos de máquinas ou condições de aplicação por escrito para confirmação de engenharia.
• A vedação de junta de silicone para alta temperatura (≤250°C) é instalada como solução de vedação de extremidade padrão, ajudando a reduzir vazamentos sem exigir uma atualização extra de vedação.
• Antes do envio, cada unidade personalizada é verificada por teste de pressão, calibração de folga nas bordas, inspeção da posição de entrada e confirmação dimensional.
Vantagem Competitiva
Item de comparação | Faca de ar forte ajustável QXY BH | Faca de ar padrão |
Corpo de baixa altura | Corpo compacto de 50 W × 77 H mm para espaço de instalação vertical limitado | Corpo mais alto pode interferir na estrutura da máquina |
Ajustabilidade do entreferro | Ajustável 0,2–4 mm ✓ | Fixo, não ajustável ✗ |
Posições de entrada | Layouts de entrada final, lateral e inferior para roteamento flexível de tubos | Geralmente um layout de entrada ou direção limitada do tubo |
Opções de tubo de entrada | Φ38 / Φ45 / Φ51 para sistemas de fluxo de ar compacto a médio | Menos opções de diâmetro de entrada |
Comprimento personalizado | 50 – 4000 mm personalizados de fábrica para larguras de transportadores estreitas ou largas | Principalmente apenas comprimentos padrão |
Ajuste de instalação | O perfil inferior 77H ajuda a caber sob tampas, trilhos e estruturas compactas | Muitas vezes requer mais folga |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Personalização | Comprimento, folga, posição de entrada, diâmetro de entrada e acabamento superficial podem ser especificados | Mudanças de configuração limitadas |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante dedicado deequipamento industrial de faca de ar, incluindo facas de ar em liga de alumínio, aço inoxidável e PVC. Nossa linha de produtos também inclui sopradores, ferramentas de montagem e acessórios de sistema. Com usinagem CNC de precisão, controles de qualidade em processo e verificação de remessa, ajudamos os clientes a receber produtos que correspondam ao layout de seu equipamento.
Apoiamos projetos OEM e ODM para clientes de eletrônicos, automotivos, alimentos e bebidas, farmacêuticos e de manufatura em geral. Os clientes podem enviar desenhos, amostras, descrições de aplicações ou fotos de equipamentos. Nossa equipe de engenharia analisa o espaço de instalação, a fonte de ar e o alvo de secagem e, em seguida, fornece uma solução que se integra e funciona conforme necessário.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
Principais argumentos de venda do produto
• Corpo em liga de alumínio de baixa altura de 50 W × 77 H mm — projetado para equipamentos onde a folga vertical é limitada, mas ainda é necessária uma folha de ar forte e ajustável.
• Entreferro ajustável: 0,2 – 4,0 mm. A saída pode ser ajustada desde a limpeza controlada da superfície até um trabalho mais forte de secagem e sopro sem substituir o corpo.
• Três opções de posição de entrada: entrada de ar pelas duas extremidades, pela lateral ou por baixo. Isto ajuda o modelo BH a adaptar-se a estruturas compactas com diferentes direções de tubos.
• Opções de entrada Φ38 / Φ45 / Φ51 — adequadas para sistemas de fluxo de ar compacto e médio onde o tamanho do tubo deve corresponder ao layout da máquina.
• Comprimento personalizável de fábrica de 50 a 4.000 mm com vedação de junta de silicone de alta temperatura (≤250°C) e suporte completo de OEM/ODM. Cada unidade pode ser construída de acordo com desenhos, amostras ou requisitos de equipamento escritos.
Estrutura do produto e princípio de funcionamento
• A extrusão de liga de alumínio de 50 W × 77 H mm mantém a altura do corpo baixa enquanto mantém uma câmara interna para distribuição do fluxo de ar ao longo do comprimento da lâmina.
• O ar pode entrar pelas duas extremidades, pela lateral ou pela parte inferior. Os desenhos da entrada lateral e inferior mostram posições de fixação com rosca M8 para instalação segura.
• As opções de entrada Φ38 / Φ45 / Φ51 permitem que o fornecimento de ar corresponda a sistemas de tubos compactos ou médios. Para comprimentos personalizados de 50 a 4.000 mm, o plenum distribui o ar antes que ele chegue à saída.
• O caminho interno guia o ar do plenum para a ranhura de saída, acelerando-o em uma folha de ar laminar plana para secagem e limpeza sem contato.
• O tamanho da borda de saída é ajustável de 0,2 a 4,0 mm. Os operadores podem ajustar a intensidade do fluxo de ar com os parafusos de borda sem desmontar a faca de ar completa.
• A vedação de junta de silicone para alta temperatura (≤250°C) é usada nas posições de vedação final para reduzir vazamentos e apoiar a operação estável em processos de secagem aquecida ou contínua.
Cenários de aplicação
A faca de ar forte ajustável BH é adequada para máquinas que precisam de um corpo compacto, roteamento flexível de tubos e controle de fluxo de ar ajustável em espaço de instalação limitado.
• Linhas de secagem de transportadores compactos — o corpo 50×77H cabe sob proteções, trilhos e estruturas de máquinas de altura limitada.
• Linhas de limpeza de PCB — folga ajustável na borda de 0,2 a 4,0 mm ajuda a controlar o impacto do ar para remoção de umidade e liberação de partículas.
• Estações de etiquetagem e codificação — o corpo de baixa altura pode ser instalado próximo ao fluxo do produto para secagem localizada antes da impressão, marcação ou etiquetagem.
• Linhas de embalagem de alimentos e bebidas – opções de entrada compactas suportam a secagem de garrafas, tampas, bolsas e superfícies de embalagens onde o espaço é apertado.
• Sistemas Multi-Knife Array – o tamanho menor do corpo permite que várias facas de ar sejam dispostas em torno de produtos ou transportadores.
• Equipamento de processo aquecido — Vedação de junta de silicone para alta temperatura (≤250°C) suporta uso próximo a túneis de secagem, linhas de lavagem assistidas por calor e estações de sopro de ar quente.
Parâmetros Técnicos
Tabela de especificações:
Parâmetro | Especificação |
Modelo | Faca de ar forte ajustável BH |
Tamanho da seção transversal | 50W × 77H mm |
Material Principal | Liga de alumínio |
Posição de entrada de ar | Extremidade (ambos os lados), lateral (M8), inferior (M8) |
Tamanho da entrada de ar | Φ38 / Φ45 / Φ51 |
Rosca de entrada | M8 — visível nos desenhos de entrada lateral e inferior |
Tamanho da borda da faca de ar | 0,2 – 4,0 mm (ajustável) |
Comprimento personalizável | 50 – 4000 mm |
Vedação final | Vedação de junta de silicone para alta temperatura (≤250°C) |
OEM/ODM | Suportado |
Capacidade de fábrica · Personalização · Serviço
• QXY processa o corpo da faca de ar em liga de alumínio de 50 W × 77 H mm, portas de entrada, peças de borda e superfícies de vedação com usinagem CNC interna para precisão dimensional controlada.
• O comprimento de lâmina personalizado é suportado de 50 a 4.000 mm. A faca de ar pode ser adaptada à largura do transportador, à largura do produto ou ao espaço da estrutura do equipamento.
• As opções de configuração incluem posição de entrada, diâmetro do tubo de entrada, intervalo de ar, método de montagem e acabamento superficial. Os layouts de entrada final, lateral e inferior podem ser selecionados de acordo com o roteamento do tubo.
• Pedidos OEM e ODM são aceitos. Os clientes podem fornecer desenhos, amostras, fotos de máquinas ou condições de aplicação por escrito para confirmação de engenharia.
• A vedação de junta de silicone para alta temperatura (≤250°C) é instalada como solução de vedação de extremidade padrão, ajudando a reduzir vazamentos sem exigir uma atualização extra de vedação.
• Antes do envio, cada unidade personalizada é verificada por teste de pressão, calibração de folga nas bordas, inspeção da posição de entrada e confirmação dimensional.
Vantagem Competitiva
Item de comparação | Faca de ar forte ajustável QXY BH | Faca de ar padrão |
Corpo de baixa altura | Corpo compacto de 50 W × 77 H mm para espaço de instalação vertical limitado | Corpo mais alto pode interferir na estrutura da máquina |
Ajustabilidade do entreferro | Ajustável 0,2–4 mm ✓ | Fixo, não ajustável ✗ |
Posições de entrada | Layouts de entrada final, lateral e inferior para roteamento flexível de tubos | Geralmente um layout de entrada ou direção limitada do tubo |
Opções de tubo de entrada | Φ38 / Φ45 / Φ51 para sistemas de fluxo de ar compacto a médio | Menos opções de diâmetro de entrada |
Comprimento personalizado | 50 – 4000 mm personalizados de fábrica para larguras de transportadores estreitas ou largas | Principalmente apenas comprimentos padrão |
Ajuste de instalação | O perfil inferior 77H ajuda a caber sob tampas, trilhos e estruturas compactas | Muitas vezes requer mais folga |
Vedação de alta temperatura | Junta de silicone ≤250°C ✓ | Vedação de borracha padrão ✗ |
Personalização | Comprimento, folga, posição de entrada, diâmetro de entrada e acabamento superficial podem ser especificados | Mudanças de configuração limitadas |
Sobre nós e consulta personalizada
Equipamento Co. da maquinaria de Shenzhen Qixingyuan, Ltd.
Somos um fabricante dedicado deequipamento industrial de faca de ar, incluindo facas de ar em liga de alumínio, aço inoxidável e PVC. Nossa linha de produtos também inclui sopradores, ferramentas de montagem e acessórios de sistema. Com usinagem CNC de precisão, controles de qualidade em processo e verificação de remessa, ajudamos os clientes a receber produtos que correspondam ao layout de seu equipamento.
Apoiamos projetos OEM e ODM para clientes de eletrônicos, automotivos, alimentos e bebidas, farmacêuticos e de manufatura em geral. Os clientes podem enviar desenhos, amostras, descrições de aplicações ou fotos de equipamentos. Nossa equipe de engenharia analisa o espaço de instalação, a fonte de ar e o alvo de secagem e, em seguida, fornece uma solução que se integra e funciona conforme necessário.
Solicite um orçamento personalizado
Apoiamos o comprimento da faca de ar, o entreferro e o design do fluxo de ar personalizados de acordo com os requisitos do seu equipamento.
