Tendo trabalhado em fábricas de eletrônicos por mais de uma década, vi muitas linhas de produção falharem por causa da escolha inadequada de um soprador de ar. O que parece ser uma simples etapa de secagem ou limpeza, se não for feita com o equipamento correto, pode afetar levemente as taxas de rendimento ou causar a paralisação completa de uma linha de produção. Hoje, com base na minha experiência prática, vamos discutir como selecionar sopradores de ar para a indústria eletrônica — tudo se resume a dominar três aspectos principais: material, fluxo de ar e ruído .

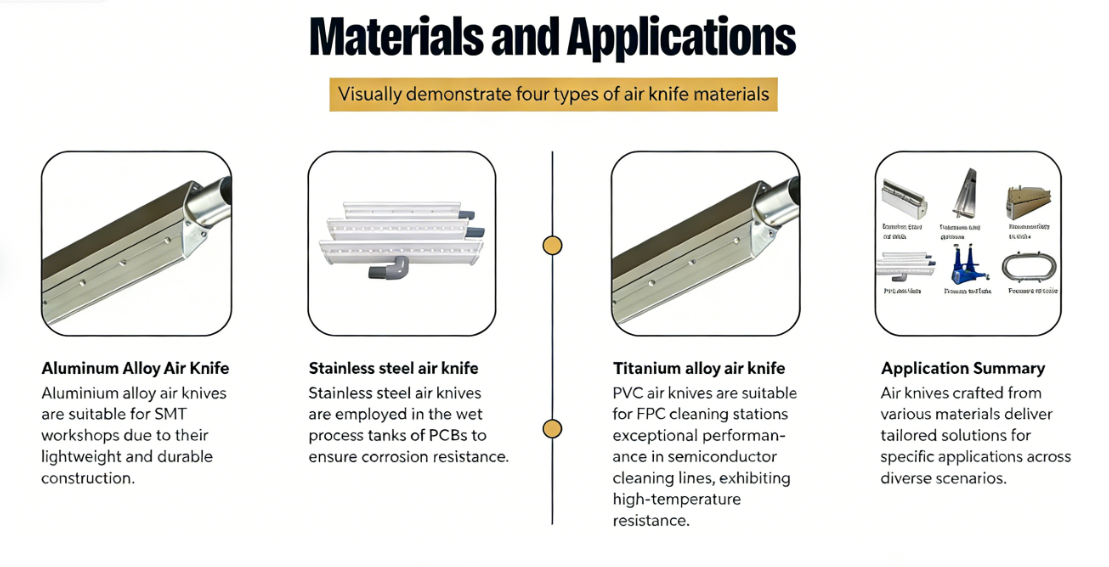

Figura 1: Princípio fundamental da seleção de materiais para lâminas de ar em linhas de produção eletrônica.
Muitos compradores perguntam imediatamente: "Qual é o melhor?" Isso, na verdade, é um equívoco. O material para corte a ar comprimido é como um uniforme de trabalho: você usa roupas antiestáticas em salas limpas e roupas resistentes à corrosão em ambientes com ácidos e álcalis. A indústria eletrônica apresenta cenários complexos, por isso é preciso prescrever a solução adequada.
As lâminas de ar de liga de alumínio são a opção mais econômica para a maioria montagem eletrônica e limpeza geral. São leves, possuem alta precisão de usinagem e são acessíveis. Por exemplo, para limpeza da superfície de placas após linhas SMT ou remoção de poeira em telas LCD, as lâminas de alumínio são ideais. No entanto, observe que, se o ambiente apresentar alta umidade ou substâncias levemente corrosivas, a vida útil das lâminas de alumínio será comprometida.
Nota sobre o nosso produto : As lâminas de ar em liga de alumínio da Shenzhen Qixingyuan Machinery Equipment Co., Ltd. ( Qixingyuan ) são especialmente otimizadas para um design leve e fácil instalação. Um único trabalhador consegue instalá-las em cinco minutos, e o ajuste do ângulo não requer ferramentas especiais. Muitas fábricas de eletrônicos de pequeno e médio porte relataram que isso lhes economiza um tempo considerável de instalação e manutenção.
As lâminas de aço inoxidável para corte a vácuo são o padrão para processos úmidos em placas de circuito impresso (PCBs). Quando se trata de secagem após a revelação ou remoção de líquidos após a corrosão, o aço inoxidável é a primeira escolha. Especialmente o aço inoxidável 316, que possui maior resistência a ácidos e álcalis do que o 304. Testes realizados no mesmo ambiente com agente de limpeza ácido mostram que as lâminas de alumínio comuns desenvolvem corrosão por pite em três meses, enquanto as lâminas de aço inoxidável 316 podem permanecer intactas por dois anos.
Nossa solução : Para ambientes agressivos, a série de lâminas de ar em aço inoxidável da Qixingyuan controla a precisão da folga de saída de ar em ±0,05 mm , garantindo um fluxo de ar uniforme. Muitos colegas que trabalham com placas de alta densidade de camadas relatam que, após a troca para esse tipo de lâmina, os problemas com manchas de água foram significativamente reduzidos.
Materiais especiais como liga de titânio e PVC atendem a necessidades específicas:
As lâminas de ar de liga de titânio são caras, mas oferecem extrema resistência à corrosão, sendo adequadas para processos que envolvem ácidos e álcalis fortes, como na de semicondutoresde FPC de alta precisão .
As lâminas de ar em PVC priorizam leveza e resistência química, sendo adequadas para estações de limpeza sem contato de placas de circuito flexíveis.
O fluxo de ar é o segundo ponto-chave e o mais incompreendido. Muitas pessoas buscam cegamente um alto fluxo de ar, o que resulta em ruído excessivo, aumento do consumo de energia e, nem sempre, melhores resultados.
Primeiramente, calcule as necessidades reais. A vazão de ar depende do tamanho da peça, da velocidade da esteira e do tipo de líquido que precisa ser seco . Simplificando, quanto maior a placa, maior a velocidade da linha e maior a viscosidade do líquido, maior será a vazão de ar necessária.

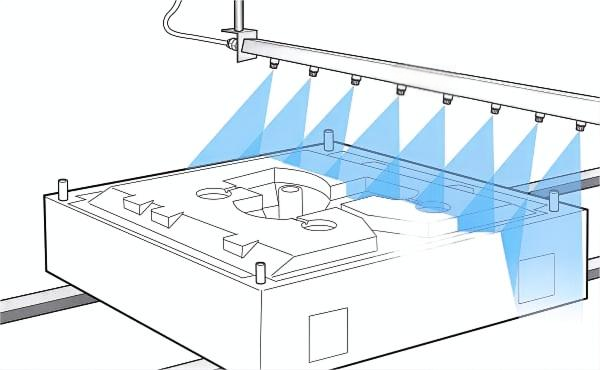

Cuidado com "fluxo de ar falsamente alto". Alguns fabricantes anunciam altos índices de fluxo de ar, mas na verdade sacrificam a uniformidade do fluxo. Um fluxo de ar realmente útil é aquele estável e uniforme em toda a largura da saída . Uma verificação simples: coloque uma folha de papel A4 em frente à lâmina de ar, mova a folha e veja se a pressão do ar permanece constante em todas as posições.
Comparação de Casos Reais de Clientes: Lucro e Prejuízo Diretos Decorrentes de Diferenças de Seleção. Analisamos um caso do setor compartilhado publicamente online (fonte: um compartilhamento técnico em um fórum de fabricação eletrônica). Um fabricante de módulos eletrônicos automotivos enfrentava os seguintes problemas com seu processo de secagem pós-limpeza:
Solução original : Utilizei um conjunto de lâminas de ar antigas de marcas variadas que alegavam alto fluxo de ar, mas que, na realidade, apresentavam fluxo de ar irregular.
Resultado : A secagem incompleta causou juntas de solda frias , com uma taxa de defeitos mensal de até 1,8% . Enquanto isso, devido à busca excessiva por fluxo de ar, o compressor de ar funcionou continuamente sob alta carga, com custos anuais estimados de energia para essa estação superiores a 50.000 RMB .
Solução otimizada : Substituídas por lâminas de ar especializadas com velocidade de vento uniforme, que correspondem precisamente à velocidade da linha e à pressão ajustada.
Resultado : A taxa de defeitos caiu para menos de 0,5% , reduzindo as perdas em centenas de milhares de RMB anualmente. Simultaneamente, o consumo de energia foi reduzido em aproximadamente 30% , gerando uma economia de mais de 15.000 RMB em custos anuais de eletricidade.
Este caso demonstra claramente que a seleção correta do fluxo de ar não se resume apenas à compra de equipamentos; trata-se de uma otimização sistemática dos custos de qualidade e dos custos operacionais .

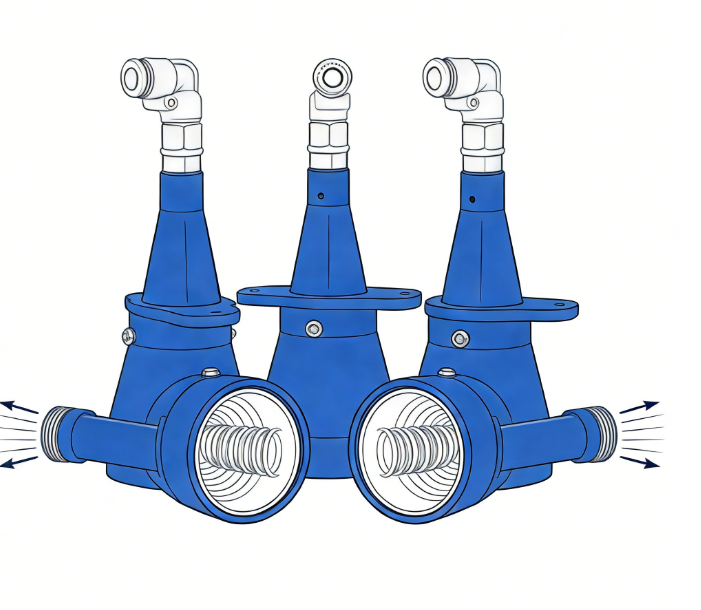

Para necessidades de alta uniformidade : a Faca de Ar Tornado da Qixingyuan utiliza uma estrutura de cavidade especial para girar e acelerar o fluxo de ar, aumentando o fluxo de ar efetivo em cerca de 20% com a mesma potência, ao mesmo tempo que melhora a uniformidade. É particularmente adequada para a remoção de água de PCBs de alta complexidade ou para a secagem intensa de componentes de precisão.
Além disso, fique atento às dicas de economia de energia. As lâminas de ar são um dos grandes vilões do consumo de energia na linha de produção. Ao selecioná-las, priorize a eficiência pneumática — a quantidade de fluxo de ar efetivo gerado por quilowatt-hora de eletricidade. Bons projetos podem gerar uma economia de mais de 30% no consumo de energia.
Problemas relacionados ao ruído são frequentemente ignorados, mas têm consequências graves. Trabalhar por longos períodos em ambientes com níveis de ruído acima de 85 decibéis não só prejudica a audição dos trabalhadores, como também causa fadiga e diminui a produtividade.
O ruído da lâmina de ar provém principalmente de três fontes: assobio do fluxo de ar, ressonância do ventilador e instalação inadequada .
Existem diversos métodos práticos para controlar o ruído: escolher designs de saída com redução de ruído, como os do tipo Venturi; adicionar compartimentos com isolamento acústico em linhas de produção fechadas; realizar inspeções e manutenções mensais regulares.
Nossa solução para redução de ruído : Na linha de acessórios para facas de ar da Qixingyuan , oferecemos engates rápidos e silenciadores profissionais para facas de ar . Esses silenciadores utilizam materiais de absorção sonora multicamadas e uma estrutura especializada para suprimir eficazmente a turbulência do fluxo de ar, reduzindo o ruído de operação da faca de ar em 20% a 30% e ajudando as linhas de produção a atender aos padrões de ruído no local de trabalho.
Um último lembrete: as facas de ar devem ser analisadas dentro do sistema de suprimento de ar como um todo . Muitas pessoas se concentram apenas na cabeça da faca em si, negligenciando o sistema de suprimento, o que diminui consideravelmente os resultados.
A fonte de ar deve ser limpa . Fábricas de eletrônicos geralmente utilizam ar comprimido, mas grande parte dele não é filtrada adequadamente. Óleo, graxa e umidade podem obstruir as aberturas da lâmina de ar. Recomenda-se a instalação de um filtro de três estágios (remoção de óleo, água e poeira) antes da lâmina de ar. Não é caro, mas pode prolongar a vida útil da lâmina de ar em pelo menos o dobro.
Os tubos não devem ser muito finos . Comprar uma faca de ar de alto desempenho, mas usar tubos de alimentação muito finos é como colocar gasolina de 92 octanas em um carro esportivo — não vai funcionar. O diâmetro do tubo deve, no mínimo, ser igual ao da entrada da faca de ar; se a distância for longa, o tubo deve ser alargado adequadamente.
Considere a integração com a automação . Com o surgimento de linhas de produção mais inteligentes, as facas de ar também precisam "se comunicar". Escolha modelos que suportem controle PLC ou interfaces IO-Link para fácil integração em sistemas MES. Alguns modelos de ponta também podem monitorar a pressão e a temperatura do ar em tempo real, permitindo a manutenção preditiva.
Em relação à integração de sistemas : A Qixingyuan se concentra nessa área desde 2015 , desenvolvendo uma solução completa que abrange desde o corpo da lâmina de ar até sopradores de alta pressão e sistemas de vácuo. Não vendemos apenas equipamentos; oferecemos projetos de sistemas personalizados , combinando a solução mais adequada com base no layout da sua linha de produção e nas suas necessidades de processo.
A Shenzhen Qixingyuan Machinery Equipment Co., Ltd. é uma empresa integrada especializada em pesquisa e desenvolvimento, fabricação e vendas de sistemas de faca de ar , sopradores, sistemas de vácuo e seus acessórios.
Desde que se concentrou no segmento de lâminas de ar em 2015, a empresa estabeleceu um sistema de produção completo, desde o projeto, processamento e testes até a instalação e o comissionamento. A linha de produtos abrange lâminas de ar em diversos materiais, como liga de alumínio, aço inoxidável, liga de titânio e PVC , caracterizadas por alta velocidade do ar, baixo consumo de energia e fluxo de ar uniforme. Elas são amplamente utilizadas em indústrias como PCB, LCD, optoeletrônica, revestimento, alimentos e embalagens .
Nas etapas de processamento úmido de PCBs , as lâminas de ar da Qixingyuan removem eficazmente películas de água e líquidos residuais após a limpeza, prevenindo manchas de água e melhorando a velocidade de secagem e as taxas de rendimento. Combinadas com os sopradores de alta pressão e sistemas de vácuo desenvolvidos internamente pela empresa, elas possibilitam soluções de fornecimento de ar mais estáveis e energeticamente eficientes.
P: Como posso determinar qual o material ideal para a lâmina de ar da minha linha de produção? R: O método mais simples é analisar o ambiente da linha de produção. Se for apenas para remoção de poeira e secagem comuns, a liga de alumínio é suficiente. Se houver contato com agentes de limpeza ou soluções químicas, recomenda-se o aço inoxidável . Considere a liga de titânio apenas para ambientes altamente corrosivos.
P: Um fluxo de ar mais alto é sempre melhor para uma secagem eficaz ? R: Não necessariamente. A chave está na uniformidade e no direcionamento do fluxo de ar. Às vezes, uma faca de ar com fluxo médio, mas boa uniformidade, tem um desempenho melhor do que uma com alto fluxo, mas distribuição irregular.
P: As lâminas de ar de PVC podem ser usadas em linhas de produção eletrônica? R: Sim, mas com limitações. O PVC é adequado para ambientes sem contato, com carga leve e sem altas temperaturas , como a limpeza leve de placas de circuito flexíveis . No entanto, não é resistente ao calor e não é recomendado para uso acima de 70 °C .
P: A que devo prestar atenção ao instalar facas de ar? R: Há três pontos principais: garantir uma fonte de ar limpa (adicionar filtros), combinar os tubos (diâmetro não inferior à porta de entrada) e fixá-los firmemente (para evitar ruídos de vibração).
P: A Qixingyuan oferece soluções personalizadas? R: Sim, oferecemos. Podemos fornecer soluções personalizadas de comprimento da lâmina de ar, ângulo de instalação e configuração do sistema com base na velocidade da sua linha de produção, tamanho da peça, requisitos de secagem e outros parâmetros. Você pode obter suporte através da página "Fale Conosco" em nosso site oficial.
Resumindo : escolher uma faca de ar é como escolher óculos de grau — o ajuste perfeito é fundamental. Analise o ambiente em relação ao material, busque uniformidade no fluxo de ar, controle o ruído e assegure-se de que o sistema esteja completo — compreender esses quatro pontos ajudará você a evitar a maioria das armadilhas na hora da escolha.
Esperamos que este guia seja útil. Caso tenha dúvidas específicas, visite nosso site para consultar estudos de caso ou entre em contato diretamente com nossos engenheiros. Trabalhando na área de manufatura, vamos aprender uns com os outros e progredir juntos
Precisa de uma solução personalizada de faca de ar? Envie-nos os detalhes da sua aplicação, requisitos do material ou tipo de fonte de ar utilizada. A nossa equipa de engenharia irá ajudá-lo a selecionar o modelo mais adequado.
