Quem trabalha com placas de circuito impresso sabe que esse produto exige extrema precisão em cada etapa do processo. A limpeza é projetada para remover manchas de óleo e impurezas químicas da superfície da placa, garantindo procedimentos subsequentes sem problemas. No entanto, resíduos de manchas de água após a limpeza muitas vezes permanecem.

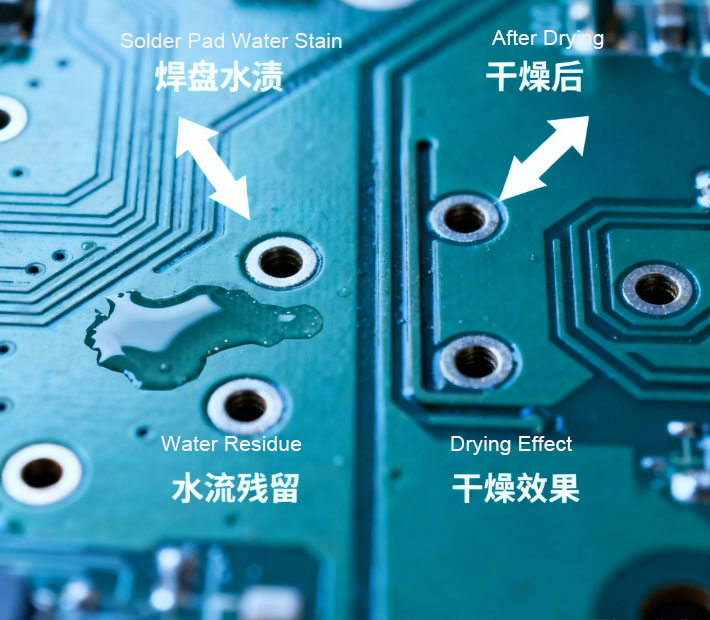

Você provavelmente já se deparou com este cenário: pequenos orifícios em ilhas de solda e ranhuras na superfície da placa parecem secos, mas na verdade há água presa em seu interior. Esses resíduos de água aparentemente insignificantes causam grandes problemas — oxidação dos circuitos de cobre, curtos-circuitos e um aumento acentuado nas taxas de retrabalho (às vezes superiores a 30% por lote). Pior ainda, a água residual corrói os equipamentos de produção, reduzindo a vida útil de máquinas que deveriam durar anos e aumentando os custos de manutenção.
Há muito tempo que a indústria chegou a um consenso: para melhorar a eficiência da produção e estabilizar a qualidade do produto, resolver o "obstáculo" dos resíduos de manchas de água é um passo necessário.
Muitas pessoas se perguntam: por que secar uma placa simples é tão difícil? Na verdade, esse problema decorre de uma combinação das características do material da placa de circuito impresso e das limitações dos processos de secagem tradicionais .
Em primeiro lugar, os projetos de placas estão se tornando cada vez mais complexos. Com o uso generalizado de placas multicamadas, placas HDI (Interconexão de Alta Densidade) e placas banhadas a ouro, as placas apresentam furos mais densos e profundos, bem como ranhuras mais profundas. Os métodos de secagem tradicionais não conseguem fornecer fluxo de ar a esses "cantos de difícil acesso", deixando água residual.
Em segundo lugar, diferentes materiais de placas de circuito impresso têm velocidades de secagem muito diferentes. Materiais comuns de PCB, como FR-4, CEM-1 e OSP, variam em absorção de água e taxas de secagem . Usar um processo de secagem único para todos os materiais é simplesmente impraticável.
Em terceiro lugar, os métodos tradicionais de secagem apresentam falhas inerentes: a secagem natural ao ar leva horas, o que não acompanha o ritmo das linhas de produção de alta velocidade ; a secagem com ar quente é mais rápida, mas consome mais energia e frequentemente causa secagem irregular (algumas áreas ficam excessivamente secas enquanto outras permanecem úmidas); a secagem manual ao ar depende inteiramente da experiência dos trabalhadores, resultando em frequentes falhas na secagem e custos de mão de obra mais elevados devido à necessidade de pessoal adicional. Esses problemas interligados fazem com que as manchas de água sejam um problema persistente.
Felizmente, nos últimos anos, os sistemas de corte a ar têm se tornado gradualmente a principal solução para o problema de manchas de água na indústria. O que os torna confiáveis é a capacidade de "prescrever o remédio certo" — abordando diferentes desafios de secagem com soluções específicas, em vez da tradicional abordagem genérica.
Por exemplo, as lâminas de ar Tornado são ideais para remover água residual em furos e ranhuras de placas multicamadas. Seu fluxo de ar de alto impacto penetra em pequenas frestas para remover a água completamente, reduzindo as taxas de retrabalho em aproximadamente 40%. Para secagem irregular nas bordas das placas, as lâminas de ar em aço inoxidável 304/316 são uma boa opção — elas são resistentes à corrosão e fornecem um fluxo de ar uniforme para cobrir as áreas das bordas, eliminando o problema de "borda seca, centro úmido". Linhas SMT de alta velocidade exigem secagem contínua, portanto, as lâminas de ar em alumínio, combinadas com sistemas de acessórios pneumáticos, são adequadas; seu design leve acompanha o ritmo acelerado das linhas de produção. Para placas banhadas a ouro e placas OSP sensíveis a ambientes químicos, as lâminas de ar em PVC resistem à corrosão ácida e alcalina, protegendo o desempenho de materiais especiais.
Além disso, os sistemas de lâmina de ar suportam configurações integradas (lâmina de ar + ventilador + suporte + acessórios) e permitem ajustes no volume e na velocidade do fluxo de ar de acordo com as necessidades da linha de produção. Comparados aos métodos de secagem tradicionais, eles economizam de 20% a 40% de energia, equilibrando eficiência e controle de custos — um benefício tangível para as empresas.
No entanto, mesmo com equipamentos de alta qualidade, o uso inadequado reduzirá a eficácia. Aqui estão dicas práticas de aplicações reais para maximizar o desempenho de sistemas de faca de ar :
Primeiramente, concentre-se no "layout de precisão" durante a instalação. Para áreas propensas à água (furos densos, espaços entre as ilhas de solda, ranhuras), projete cuidadosamente a posição e o ângulo de instalação das lâminas de ar para garantir que o fluxo de ar atinja diretamente a água residual — evitando "desvios" do fluxo de ar.
Em segundo lugar, otimize os parâmetros. A velocidade do ar recomendada é de 30 a 50 m/s , mas o valor exato deve ser ajustado com base no tipo de placa, espessura e densidade dos componentes. Evite a busca indiscriminada por uma velocidade ideal: uma velocidade excessivamente alta pode danificar a placa, enquanto uma velocidade muito baixa não a seca completamente. Encontrar o equilíbrio é fundamental.
Em terceiro lugar, selecione os materiais adequadamente. Para linhas de produção com processos especiais (por exemplo, revestimento em ouro, OSP), priorize lâminas de ar de PVC ou de titânio para melhor adaptabilidade a ambientes ácidos e alcalinos. Para placas FR-4 comuns, lâminas de ar de aço inoxidável ou de alumínio são suficientes e econômicas.
Por fim, monitore o desempenho regularmente. Teste as taxas de água residual (meta: ≤0,1%), acompanhe o tempo de secagem e registre o rendimento da linha de produção. Otimize continuamente os parâmetros do sistema com base nesses dados para manter o sistema de corte de ar com o melhor desempenho possível.
Quando se fala em sistemas de corte a ar, a Qixingyuan merece ser mencionada. Com anos de experiência em secagem úmida de PCBs, a empresa compreende profundamente as necessidades do setor, oferecendo uma gama completa de produtos de corte a ar e serviços personalizados, proporcionando tranquilidade às empresas.

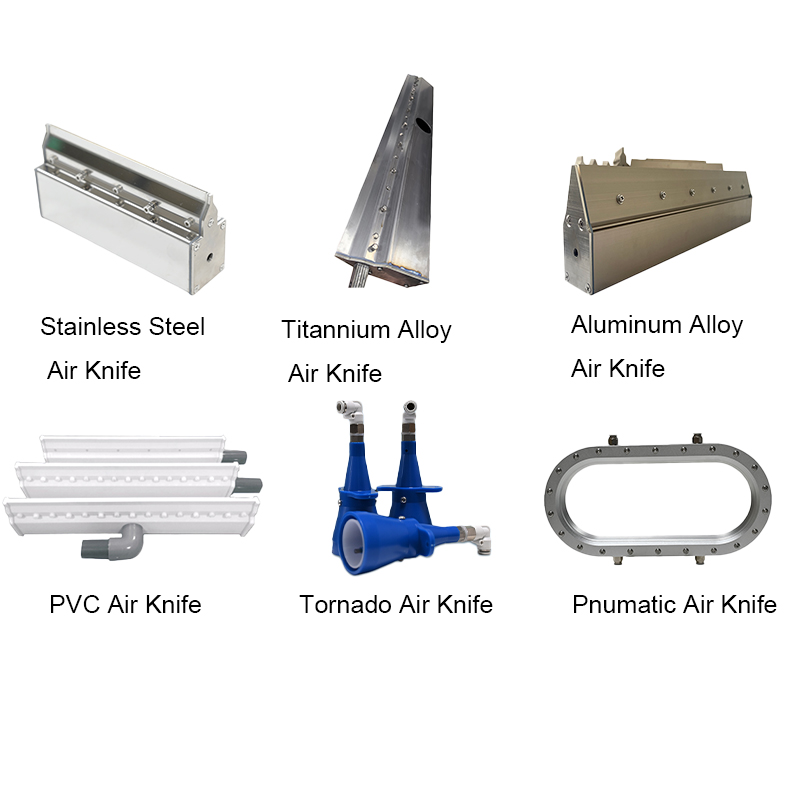

A gama de produtos deles é abrangente: você encontra facas de ar em aço inoxidável 304/316 , facas de ar em alumínio , facas de ar em titânio , facas de ar em PVC , facas de ar tipo tornado e facas de ar pneumáticas com acessórios correspondentes na página de produtos.
O serviço mais confiável que oferecem é a personalização. Independentemente da largura da sua linha de produção, das necessidades específicas de materiais ou da eficiência de secagem desejada, eles personalizam o tamanho, o ângulo e os parâmetros de fluxo de ar das lâminas de ar de acordo com as suas necessidades. Além disso, mantêm um estoque de produtos essenciais e cooperam com empresas de logística internacional para entregar as mercadorias em até 72 horas , evitando paralisações na linha de produção devido à falta de equipamentos.
Se você não estiver familiarizado com a instalação ou o ajuste de parâmetros, não se preocupe. Eles oferecem suporte técnico completo, desde orientações de instalação até manutenção pós-venda. Para saber mais sobre a Qixingyuan, visite a página " Sobre nós" — como uma empresa de alta tecnologia sediada em Shenzhen, com mais de 10 anos de experiência na fabricação de facas de ar, eles oferecem tecnologia consolidada e serviços confiáveis.
Um representante da Qixingyuan afirmou: "Nosso objetivo é tornar as linhas de produção de PCBs mais eficientes, inteligentes e ecológicas por meio de soluções personalizadas de corte a ar. Queremos ajudar as empresas a eliminar as preocupações com resíduos de manchas de água e aprimorar sua competitividade essencial."
A popularização dos sistemas de corte a ar não só resolve o problema específico dos resíduos de manchas de água, como também traz impactos significativos para toda a indústria de placas de circuito impresso (PCB).
Em termos de qualidade: A secagem estável garante que a superfície da placa de circuito impresso (PCB) esteja seca e livre de poeira , reduzindo significativamente o risco de falhas no circuito. Isso, em última análise, melhora a confiabilidade dos dispositivos eletrônicos de uso final.
Em termos de eficiência: a redução do retrabalho e do tempo de inatividade para secagem aumenta a capacidade da linha de produção em 15% a 20%. No setor eletrônico atual, que evolui rapidamente, esse aumento de eficiência ajuda as empresas a acompanhar o ritmo do mercado.
Em termos de proteção ambiental: os sistemas de lâminas de ar consomem muito menos energia do que os métodos tradicionais, estando em consonância com as metas nacionais de "carbono duplo". Eles também ajudam as empresas a reduzir o consumo de energia e a alcançar uma produção sustentável.
No futuro, à medida que a tecnologia de PCBs avança em direção a designs mais densos e finos, os sistemas de corte a ar continuarão a evoluir. Acreditamos que soluções de secagem mais precisas e inteligentes surgirão, impulsionando a indústria de PCBs para um melhor desenvolvimento.
Precisa de uma solução personalizada de faca de ar? Envie-nos os detalhes da sua aplicação, requisitos do material ou tipo de fonte de ar utilizada. A nossa equipa de engenharia irá ajudá-lo a selecionar o modelo mais adequado.
