Na busca por precisão em nível micrométrico na fabricação de PCBs (Placas de Circuito Impresso), toda a atenção geralmente se concentra em processos essenciais como litografia, furação e revestimento. No entanto, uma etapa aparentemente auxiliar — a secagem após o processamento úmido — frequentemente se torna um "problema invisível" que reduz o rendimento geral e aumenta os custos de retrabalho. Estatísticas mostram que, na produção de placas multicamadas e placas de interconexão de alta densidade (HDI), até 15% dos defeitos superficiais estão direta ou indiretamente relacionados à secagem inadequada. Problemas como marcas d'água, manchas brancas e migração iônica causados por filmes residuais de água e traços de produtos químicos não apenas afetam a aparência do produto, mas também criam riscos de confiabilidade a longo prazo . À medida que a precisão dos circuitos continua a aumentar, os requisitos para o processo de secagem evoluíram de uma simples "secagem com ar comprimido" para um novo estágio que exige "limpeza absoluta, zero resíduos e ausência de danos".

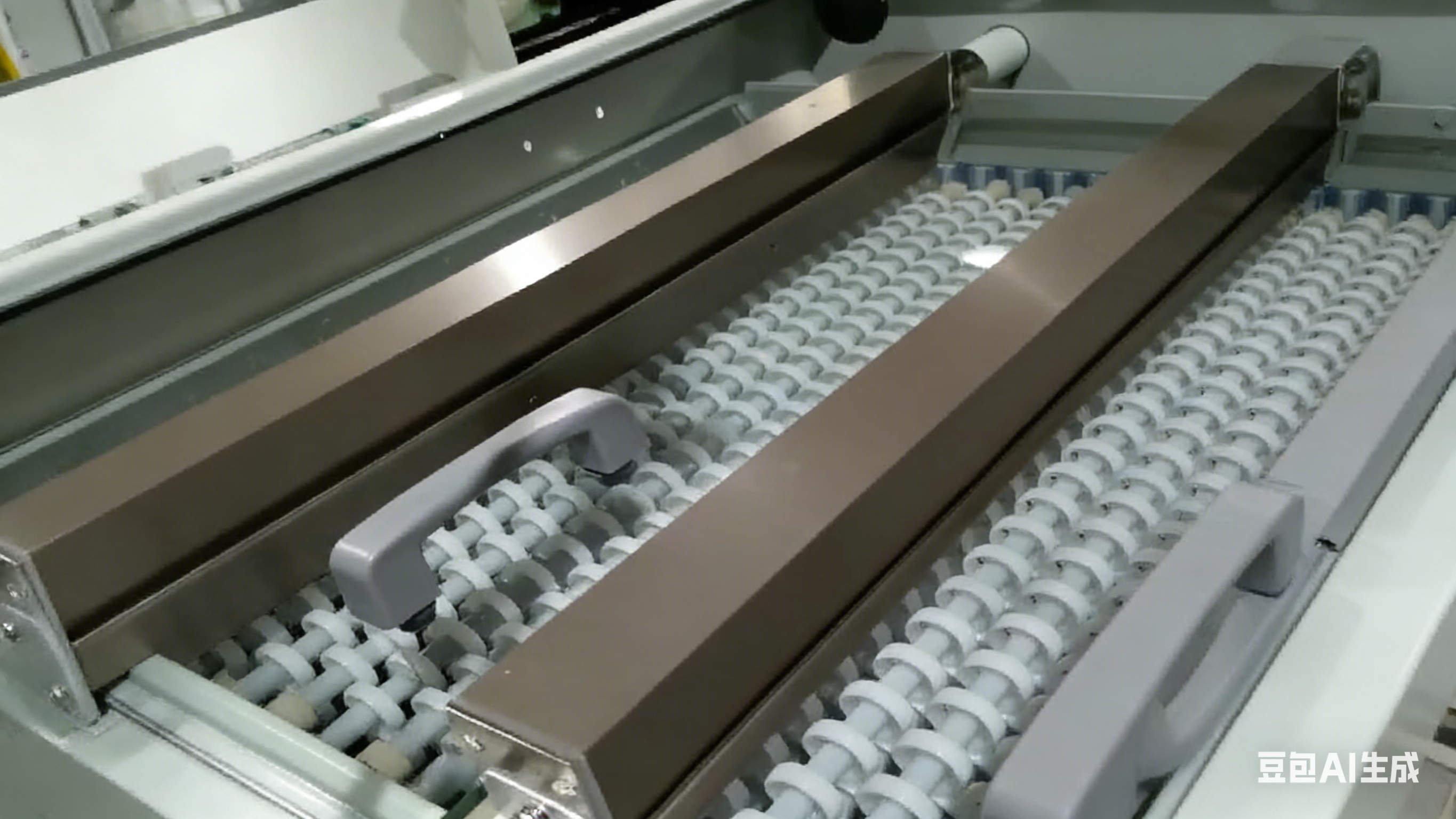

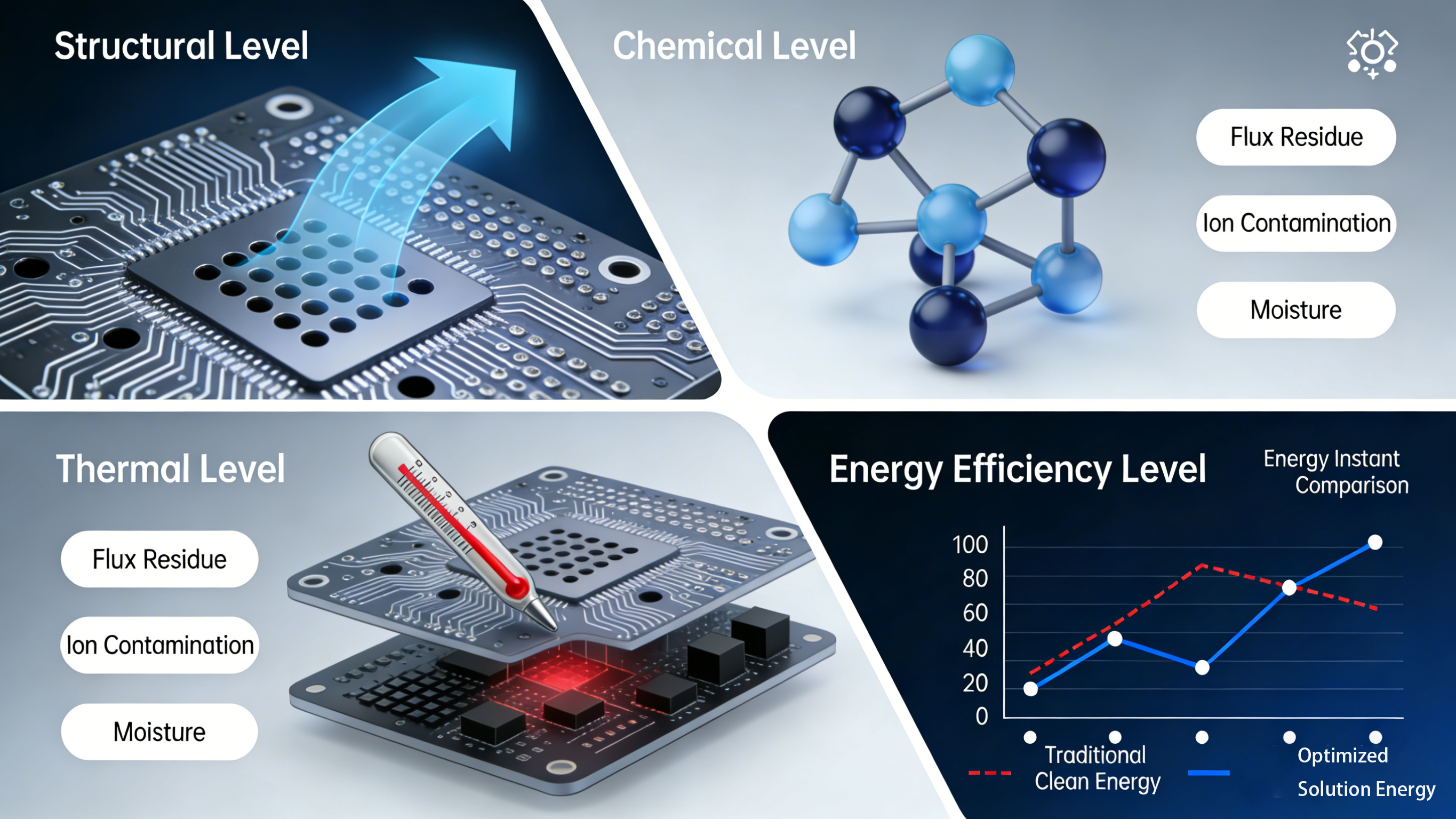

Análise Detalhada – Os Quatro Principais Desafios da Secagem Moderna de PCBs
Para resolver um problema, é preciso primeiro compreender sua complexidade. As dificuldades da secagem moderna de placas de circuito impresso (PCBs) resultam da interação de fatores físicos e químicos:
1) Desafio físico de geometrias complexas: As placas de circuito impresso modernas não são mais superfícies planas. Suas trilhas finas, vias densas, vias cegas/enterradas e pads irregulares criam um "terreno complexo" em nível microscópico. O fluxo de ar tradicional forma facilmente redemoinhos ou zonas mortas nessas áreas, fazendo com que o líquido fique preso pela tensão superficial. Especialmente em microvias com diâmetros menores que 0,2 mm , as forças capilares retêm o líquido firmemente, dificultando a penetração eficaz do ar comprimido comum.
2) Desafio da Hidrofilicidade do Material e Resíduos Químicos: Substratos de PCB (ex.: FR-4), máscaras de solda e diversos revestimentos metálicos possuem diferentes energias superficiais e ângulos de contato com a água, resultando em uma distribuição irregular da película de água. Mais criticamente, agentes de corrosão ácidos/alcalinos, microcorrosivos, reveladores e outros produtos químicos utilizados em processos úmidos, se não forem completamente removidos, deixam íons ativos que se tornam núcleos para futura corrosão eletroquímica.
3) Sensibilidade térmica limitando a janela de processo: Muitos componentes e substratos de PCBs são extremamente sensíveis à temperatura . Temperaturas do ar excessivamente altas podem causar deformação da placa, aproximar-se da temperatura de transição vítrea (Tg) da resina ou danificar componentes montados sensíveis à temperatura . Isso força o processo de secagem a buscar altíssima eficiência em temperaturas baixas ou ambiente .
4) O desafio de equilibrar a eficiência da produção e o consumo de energia: O aumento contínuo da velocidade das linhas de produção reduz o tempo disponível para a secagem. Embora o aumento da velocidade ou da temperatura do ar possa reduzir o tempo, isso geralmente ocorre à custa de um consumo de energia exponencialmente maior e pode agravar os problemas de uniformidade e danos térmicos mencionados anteriormente. Encontrar o equilíbrio ideal entre "eficácia da secagem", "tempo do ciclo de produção" e "custo de energia" é o maior desafio enfrentado pelos engenheiros de produção.
Evolução dos Princípios Técnicos – De “Qualquer ar serve” para “Faca de ar de precisão”
Ao analisar o desenvolvimento da tecnologia de secagem, desde a evaporação natural ineficiente e o ar comprimido ruidoso até os atuais e eficientes sistemas de lâmina de ar centrífuga, percebe-se que a principal mudança foi a revolução em eficiência . Para evidenciar claramente essa diferença geracional, comparamos diretamente o sistema de lâmina de ar da Shenzhen Qixingyuan Equipment & Parts Co., Ltd. ( Qixingyuan ) com o sistema tradicional de sopro de ar comprimido em diversas dimensões-chave:
Tabela de comparação completa entre o sistema de lâmina de ar Qixingyuan e o sistema tradicional de sopro com ar comprimido.
Dimensão de comparação | Soprador de ar comprimido tradicional | Sistema de faca de ar Qixingyuan | Resultado da comparação e principal vantagem |
Eficiência energética | Muito baixo. Conversão em múltiplos estágios no compressor de ar (elétrico → mecânico → pressão → cinético), utilização geral frequentemente abaixo de 20% . | Muito alto. Acionamento direto por soprador (elétrico → cinético), utilização de energia pode ultrapassar 60% . | O jato de ar comprimido economiza cerca de 60% a 80% de energia. Para sopro contínuo em um único ponto, o custo anual de eletricidade é apenas 1/5 a 1/3 do custo do ar comprimido. |
Ruído de funcionamento | Muito alto. O ruído de alta frequência durante a ventilação frequentemente ultrapassa 90 decibéis (dB) , poluindo severamente o ambiente da oficina. | Nível de ruído mais baixo. O funcionamento do ventilador é estável e o ruído do sistema é normalmente controlado abaixo de 75 dB . | Redução do ruído em cerca de 15 a 20 dB , melhorando significativamente o ambiente de trabalho e atendendo aos padrões ambientais. |
Qualidade do fluxo de ar | Instável. Afetado por flutuações de pressão na tubulação e propenso a conter óleo, água e contaminantes particulados , poluindo o produto. | Extremamente estável. O fluxo de ar é limpo e seco, com pressão e vazão precisamente controláveis , formando um fluxo laminar uniforme. | Proporciona condições de secagem estáveis e limpas , elimina a contaminação secundária e garante a consistência do produto. |
Eficácia da secagem | Médio. Fluxo de ar turbulento, propenso a zonas mortas, ruim para microvias e furos cegos , fácil de deixar resíduos. | Excelente. O fluxo laminar possui forte penetração , os ângulos podem ser projetados para o alvo, e seca completamente estruturas complexas. | A uniformidade e a eficiência da secagem melhoraram significativamente , contribuindo diretamente para a redução das taxas de defeito. |
Custo de compra e instalação | Parece barato (apenas tubos/bicos), mas depende de um sistema central de compressão de ar caro (alto custo oculto). | Investimento único, sistema independente que inclui soprador, lâmina de ar, acessórios de montagem; o custo inicial é claro. | O sistema de faca de ar tem um custo total de propriedade (TCO) menor. Não há necessidade de expandir a estação de compressores apenas para secagem. |
Custo de manutenção e operação | Alto. Requer manutenção regular do compressor, secadores e filtros; os pontos de vazamento são difíceis de encontrar; o desperdício de energia é contínuo . | Simples. A manutenção consiste principalmente nos rolamentos do soprador; o sistema possui boas vedações, sem vazamentos contínuos e com baixo custo de manutenção. | Grande vantagem em termos de custos operacionais a longo prazo. A economia de energia pode recuperar o investimento em equipamentos em meses ou até um ano . |
Assim, a modernização vai além da simples troca de equipamentos; trata-se de transformar a etapa de secagem de um "centro de custos persistente" em uma "unidade de lucro controlável". A base dessa transformação é a mentalidade de engenharia de sistemas que a Qixingyuan defende.
Engenharia de Sistemas da Qixingyuan – Mais do que apenas uma “faca” A Qixingyuan compreende profundamente que um excelente resultado de secagem nunca é determinado por um único dispositivo, mas sim por um projeto de engenharia de sistemas que funciona de forma sinérgica . Oferecemos uma solução completa, da fonte de ar ao ponto final :

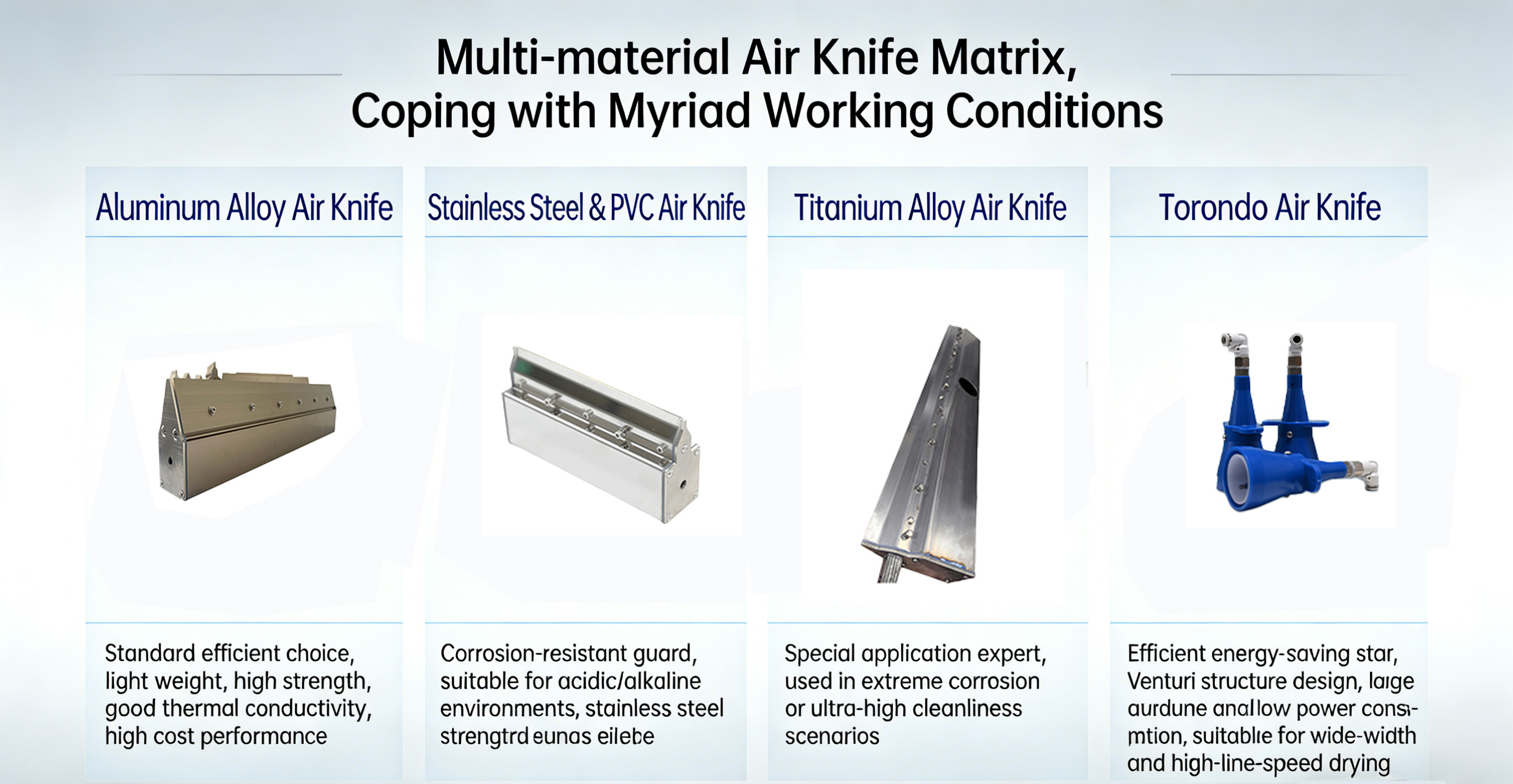

1) O Núcleo: Matriz de Facas de Ar Multimaterial para Inúmeras Condições de Trabalho
Opção padrão e eficiente: Faca de ar em liga de alumínio. Leve, de alta resistência e com boa condutividade térmica, adequada para secar a maioria das soluções químicas convencionais à base de água e soluções químicas suaves, oferecendo a melhor relação custo-benefício .
Protetores resistentes à corrosão: Cortadores de ar em aço inoxidável e PVC . Para ambientes com produtos químicos altamente corrosivos, como ácidos e álcalis. O aço inoxidável oferece alta resistência e longa vida útil ; o PVC oferece excelente inércia química e economia .
Especialista em Aplicações Especiais: Faca de Ar em Liga de Titânio . Para ambientes extremamente corrosivos ou aplicações que exigem altíssima limpeza , como processos médicos ou de semicondutores de alta tecnologia.
Faca de ar Tornado: Alta eficiência e economia de energia. Utiliza um design exclusivo com estrutura Venturi , que induz maior fluxo de ar ambiente a partir da mesma fonte, resultando em maior volume de ar, ou alcançando o mesmo efeito com menor consumo de energia . Ideal para secagem rápida de grandes superfícies .
2) O Coração: Sopradores de Alta Pressão e Sistemas de Vácuo Desenvolvidos Internamente
O excelente desempenho das facas de ar é inseparável de um "coração" estável, potente e limpo .
Os sopradores de alta pressão desenvolvidos internamente pela Qixingyuan são otimizados para aplicações industriais de sopro contínuo e estável, fornecendo uma fonte de ar confiável e constante . Nossos sistemas de vácuo podem operar em conjunto com lâminas de ar em processos especiais que exigem a técnica de "sucção seguida de sopro" para uma remoção mais completa do líquido.
O Cérebro: Integração de Sistemas Personalizada e Controle Inteligente
Rejeitamos a venda de soluções padronizadas . A equipe de engenharia da Qixingyuan visita as instalações do cliente, mede as dimensões da placa, analisa as características do líquido residual, calcula a velocidade da linha e utiliza simulação CFD (Dinâmica dos Fluidos Computacional) para modelagem do fluxo de ar. Isso resulta em um plano de integração personalizado que abrange o número de lâminas de ar, ângulos de instalação, espaçamento, seleção do soprador e layout da tubulação. A integração com sensores de temperatura e velocidade do vento, além do controle PLC, permite o monitoramento em tempo real e o feedback em circuito fechado do processo de secagem.
Conclusão: Escolher Qixingyuan significa escolher a certeza no seu processo de secagem.
No dinâmico mundo da manufatura, confiar o processo de secagem à Qixingyuan significa garantir maior precisão na sua produção . Entregamos não apenas produtos, mas soluções de processo baseadas em profundo conhecimento, desempenho confiável comprovado e valor a longo prazo para redução contínua de custos e ganhos de eficiência. Do controle preciso do fluxo de ar ao consumo de energia e rendimento que determinam a competitividade da sua empresa , a Qixingyuan, com quase uma década de experiência , busca ser sua parceira de confiança em tecnologia de secagem .
Existe algum gargalo na secagem da sua linha de produção? Rendimentos instáveis? Custos de energia persistentemente elevados? O serviço "Análise da Eficiência de Secagem da Linha de Produção" da Qixingyuan já está disponível para candidaturas. Os nossos engenheiros realizarão uma avaliação profissional no local e entregarão um relatório de diagnóstico com dados quantificados e propostas de melhoria .
Perguntas frequentes
P: Quais são as vantagens das facas de ar em relação ao sopro com ar comprimido? R: A principal vantagem é a alta eficiência e a economia de energia . As facas de ar são acionadas diretamente por sopradores, resultando em alta utilização de energia. O consumo de energia é tipicamente de apenas 20% a 30% do ar comprimido , com menor ruído e fluxo de ar mais estável e limpo , evitando a contaminação por óleo/água na origem.
P: Como garantir que os minúsculos orifícios nas placas de circuito impresso estejam secos?
A: A chave está no design de fluxo laminar . Nossas lâminas de ar geram um fluxo de ar concentrado e de alta energia em camadas . Combinadas com um design de ângulo preciso , elas podem penetrar microfuros com eficácia, removendo gotículas residuais , em vez de apenas atingir a superfície.
P: E quanto aos produtos químicos corrosivos?
A: Oferecemos facas de ar fabricadas em aço inoxidável, PVC e outros materiais resistentes à corrosão , projetadas especificamente para ambientes ácidos/alcalinos agressivos, garantindo uma operação estável e de longo prazo, além de proteger sua linha de produção e seus produtos.
P: A adaptação e a instalação são complicadas?
A: Oferecemos soluções modulares e diagnóstico preliminar gratuito . O sistema de faca de ar possui interfaces padrão e instalação flexível , visando a integração em linhas existentes com o mínimo de modificações e tempo de inatividade .
Resumo: Optar por lâminas de ar significa optar por menor consumo de energia, resultados de secagem mais confiáveis e um processo de atualização mais simples . Entre em contato conosco a qualquer momento para uma avaliação precisa da sua linha de produção .
Precisa de uma solução personalizada de faca de ar? Envie-nos os detalhes da sua aplicação, requisitos do material ou tipo de fonte de ar utilizada. A nossa equipa de engenharia irá ajudá-lo a selecionar o modelo mais adequado.
