Em fábricas, é preciso remover água, poeira e sujeira dos produtos rapidamente, sem tocá-los. Os sistemas de corte a ar realizam essa tarefa e são utilizados em fábricas de alimentos, bebidas, eletrônicos e medicamentos. Muitos engenheiros desconhecem o que é um sistema de corte a ar. Este guia explica o que é um sistema de corte a ar e como ele funciona.

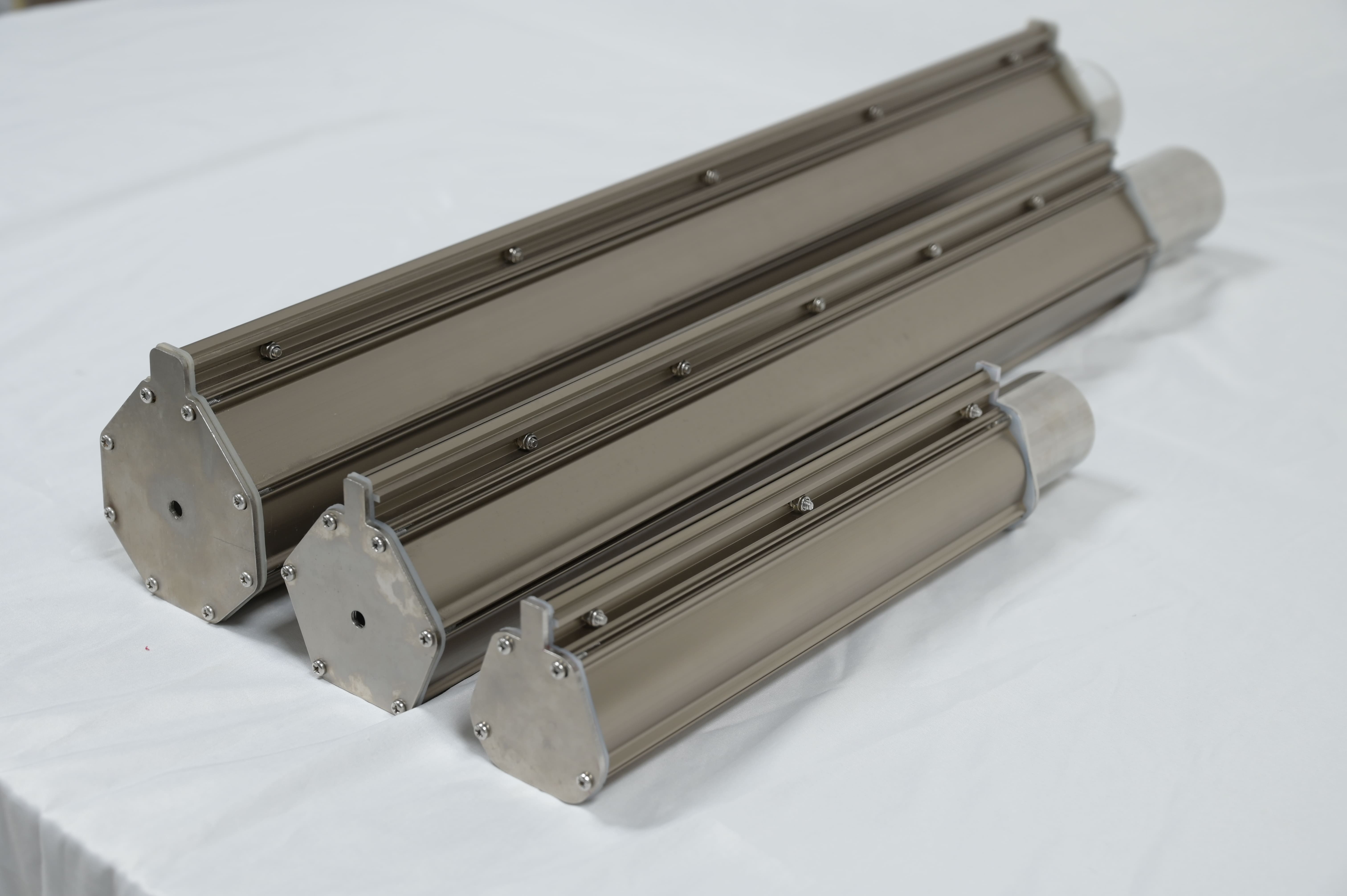

O que é uma faca de ar?
Uma faca de ar é uma ferramenta utilizada em fábricas. Ela cria uma cortina plana de ar em alta velocidade. Um bocal comum sopra ar em um único ponto. Uma faca de ar sopra ar em uma linha longa e uniforme, cobrindo toda a largura de um produto de uma só vez.
O ar funciona como uma lâmina. Ele remove água, sujeira e poeira sem entrar em contato com o produto. Não há partes móveis dentro da lâmina de ar. O ar faz todo o trabalho. As lâminas de ar são feitas de alumínio, aço inoxidável, titânio ou PVC e estão disponíveis em diversos comprimentos para se adaptarem aos seus produtos.
Como funciona uma faca de ar?
Você precisa de uma fonte de ar comprimido. Você precisa de um corpo de lâmina pneumática. Esses dois itens fazem o sistema funcionar. A fonte de ar comprimido envia ar para a lâmina. Você pode usar um soprador. Você pode usar ar comprimido.
Soprador centrífugo: Um soprador centrífugo produz ar. Produz muito ar. A pressão do ar é baixa, entre 2 e 6 psi. O ar entra no plenum da lâmina de ar. Os sistemas de sopradores economizam energia. A produção industrial utiliza sopradores. As lâminas de ar precisam de ar rápido e não de alta pressão. Um soprador tem um custo operacional muito menor do que o ar comprimido.

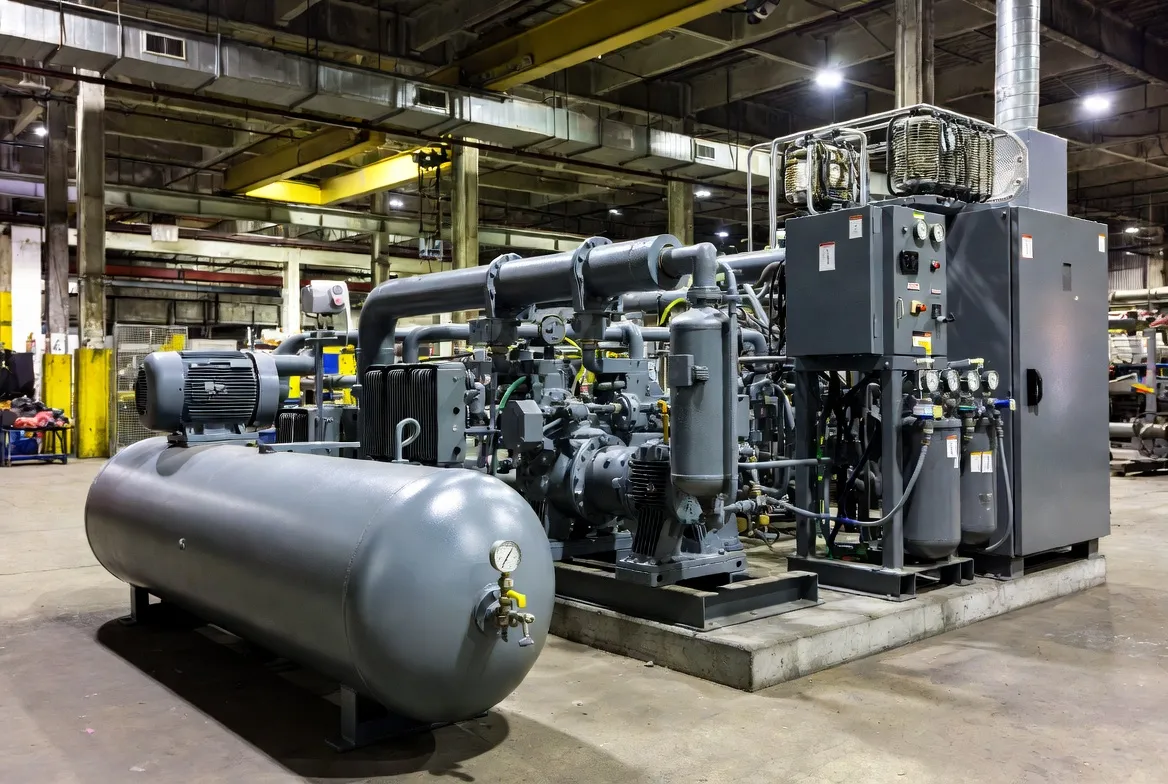

Fornecimento de ar comprimido: Algumas facas de ar utilizam ar comprimido. Esse ar vem de tubulações de fábrica. A pressão varia de 80 a 110 psi. As facas de ar comprimido são pequenas. Não é necessário um soprador. Essas facas são boas para trabalhos pequenos e de curta duração. O ar comprimido desperdiça mais energia. O custo da secagem é alto. O ar comprimido consome muito mais energia do que um soprador.
Corpo da faca de ar: Plenum, ranhura e geometria da lâmina
O corpo da faca de ar é uma câmara alongada usinada com precisão — o plenum — projetada para receber ar pressurizado de uma ou mais portas de entrada e distribuí-lo uniformemente por toda a extensão de uma fenda de descarga.
A geometria interna do plenum é projetada para equalizar a pressão e a velocidade do ar desde os pontos de entrada até cada posição ao longo do comprimento da fenda. Em uma lâmina de ar bem projetada, o ar sai da fenda com velocidade constante em toda a sua extensão, eliminando as zonas de alta energia e os pontos mortos que caracterizam os sistemas de descarga de gases com tubos perfurados simples.
A fenda de descarga — a "borda da lâmina" — é usinada com precisão, com uma largura que normalmente varia de 0,5 mm a 6 mm, dependendo da aplicação. Em designs de lâminas de ar com perfil em gota, a geometria interna se afunila progressivamente do plenum até a saída da fenda, acelerando o fluxo de ar e minimizando a turbulência. Essa geometria atinge um coeficiente de descarga de aproximadamente 0,95 (95% de eficiência) — em comparação com aproximadamente 0,60 (60% de eficiência) para um tubo redondo com furos. O resultado é um fluxo de ar laminar de alta velocidade que proporciona força de impacto máxima na superfície com o mínimo de energia consumida.
O Efeito Coandă e o Arraste de Ar
Muitas facas de ar utilizam o efeito Coandă. Isso significa que o ar segue uma superfície curva, puxando o ar do ambiente e aumentando consideravelmente o volume total de ar. É possível obter um aumento de 40 vezes no volume de ar, ou seja, 1 parte de ar comprimido puxa 40 partes do ar ambiente. As facas de ar com soprador não utilizam esse princípio, pois o soprador já fornece um grande volume de ar.

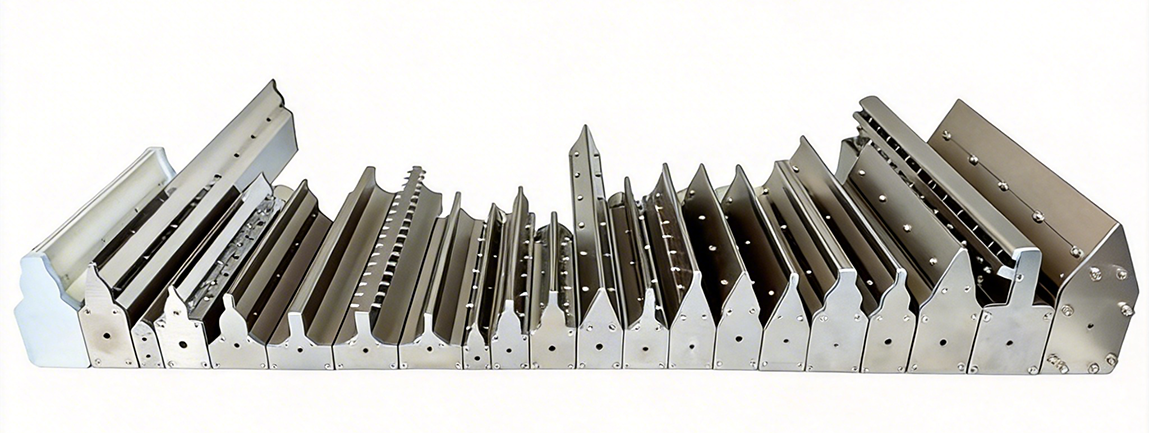

Tipos de facas de ar
As facas de ar comprimido vêm em diferentes formatos e materiais. Cada uma é adequada para uma tarefa diferente.
Facas de ar em liga de alumínio
São leves e baratas. Funcionam bem em locais secos, como linhas de embalagem. São fáceis de instalar.
Esses são os padrões para alimentos e medicamentos. Os aços 304 e 316 não enferrujam e são fáceis de limpar.
Facas de ar em liga de titânio
São resistentes a produtos químicos muito agressivos. Duram mais que o aço em ambientes agressivos. São extremamente resistentes.
Facas de ar Tornado
O ar gira em círculo. Esse ar penetra em buracos profundos e formatos irregulares. Ele limpa melhor do que uma camada de ar plana.
Facas de ar anulares (facas de ar anulares)
Esses dispositivos envolvem completamente o produto, proporcionando circulação de ar em 360 graus. Use-os para tubos, cabos e garrafas.
Para que servem as facas de ar?
Os sistemas de lâminas de ar são aplicados em uma ampla gama de indústrias e processos. As categorias de aplicação mais comuns incluem:
As facas de ar comprimido desempenham diversas funções em uma fábrica.
• Secagem: Remove a água após a lavagem ou enchimento .
• Limpeza: Remove poeira, sujeira e resíduos.
• Controle de Revestimento: Deixa a tinta ou o óleo uniformes na superfície.
• Resfriamento: Resfria peças quentes rapidamente.
• Eliminação de estática: Remove a estática quando usado com uma barra de íons .
• Cortinas de ar: Mantêm a sujeira e a poeira fora dos ambientes limpos .
• Preparação da etiquetagem: Seca a superfície para que as etiquetas e a tinta adiram bem .
Indústrias que utilizam sistemas de lâmina de ar
• Fabricação de PCBs e vidros LCD — limpeza e preparação de superfície
• Produção de componentes eletrônicos — remoção de partículas e controle de estática
• Processamento de alimentos e engarrafamento de bebidas — secagem higiênica e controle de contaminação
• Produção farmacêutica — preparação de superfície estéril e secagem em conformidade com as BPF
• Revestimento e pintura — remoção de excesso de revestimento e nivelamento da superfície
• Fabricação de hardware e metalurgia — remoção de fluido refrigerante e cavacos
• Impressão — preparação do substrato e controle da tinta
• Têxteis — limpeza e acabamento de superfícies
Perguntas frequentes (FAQ)
P: Uma faca de ar é a mesma coisa que um bico de ar comprimido?
R: Não. Um bico sopra ar em um ponto pequeno. Uma lâmina de ar cria uma cortina de ar longa e uniforme. A lâmina de ar cobre toda a largura do produto simultaneamente. A lâmina de ar proporciona um fluxo de ar uniforme e não apresenta falhas como muitos bicos.
P: Qual a diferença entre uma faca de ar acionada por soprador e uma faca de ar comprimido?
A: Um soprador de ar comprimido utiliza um soprador para gerar grande quantidade de ar a baixa pressão. Ele economiza muita energia e é ideal para fábricas que operam continuamente. Um compressor de ar comprimido utiliza o ar da tubulação da fábrica. É compacto e fácil de instalar, mas o custo de operação a longo prazo é consideravelmente maior. A escolha depende dos seus custos e da sua tubulação.
P: É possível usar facas de ar em superfícies curvas ou irregulares?
R: Sim. Você pode posicionar os jatos de ar em ângulos. Para produtos redondos, você pode usar jatos de ar circulares. Para formatos complexos, você pode usar jatos de ar tipo tornado. Os jatos de ar tipo tornado sopram ar em locais e orifícios profundos.
P: De que materiais são feitas as facas de ar comprimido, e o material importa?
A: As lâminas de ar comprimido são fabricadas em alumínio, aço inoxidável, titânio e PVC. O material é muito importante para evitar ferrugem e facilitar a limpeza. As fábricas de alimentos e bebidas devem usar aço inoxidável. As fábricas de produtos químicos usam titânio. As fábricas de produtos secos usam alumínio.
P: Quanto tempo dura uma faca de ar?
A: Uma boa faca de ar dura muito tempo. Pode durar mais de dez anos. Ela não tem peças móveis internas. A faca de ar só quebra se enferrujar ou se sofrer algum impacto. Você deve escolher o material certo e manter a faca de ar limpa para que ela dure mais tempo.
P: Qual a largura ideal do espaçamento entre as ranhuras?
A: Use a menor folga que funcione para a sua secagem. Uma folga grande usa mais ar e mais energia. A maioria das lâminas de ar para sopradores usa uma folga entre 0,5 mm e 3 mm. Você deve ajustar a folga durante a primeira configuração.
P: O mesmo soprador térmico pode ser usado tanto para secagem quanto para eliminação de estática?
R: Sim. Você pode adicionar uma barra de íons ao soprador de ar. O soprador de ar remove a água e a estática ao mesmo tempo. Isso é muito útil para embalagens de eletrônicos e medicamentos, onde a estática é um problema.
