As peças cerâmicas geralmente ficam com água após passarem por processos de lavagem, polimento, corte, acabamento de bordas ou limpeza de superfície. Essa água pode estar na face da peça, nas bordas e na parte inferior, onde ela entra em contato com outras superfícies. Inicialmente, a peça pode parecer seca. No entanto, ainda podem existir pequenas gotas de água na parte esmaltada, na borda ou na textura da peça. Essas pequenas gotas de água podem causar problemas antes que as peças sejam inspecionadas, classificadas, empilhadas, embaladas ou colocadas em caixas.
A faca de ar QXY é uma ferramenta que auxilia na secagem de azulejos. Ela sopra um jato de ar sobre o azulejo para remover a água enquanto este se move na esteira transportadora. Isso é mais eficaz do que usar um pano para secar o azulejo ou soprar ar diretamente sobre ele com um bico. A faca de ar consegue cobrir o azulejo, removendo a água de maneira mais uniforme e funcionando bem em conjunto com as outras máquinas da linha de produção. Nosso objetivo não é secar o azulejo completamente, mas sim remover o excesso de água da superfície. Dessa forma, a próxima etapa do processo pode ser realizada sem marcas d'água, com menos umidade na embalagem e resultados mais consistentes.
Esta informação destina-se a quem fabrica azulejos, às pessoas que montam as máquinas e às equipas que fazem a manutenção das mesmas. Precisam de uma forma de secar os azulejos após a lavagem, polimento ou limpeza. A QXY Machinery pode fabricar uma lâmina de ar que se adapta ao tamanho do azulejo e à velocidade da linha de produção. Podem ajustar o comprimento da lâmina de ar, a direção do fluxo de ar, o ângulo de abertura e o material de que é feita para funcionar da melhor forma com os azulejos.

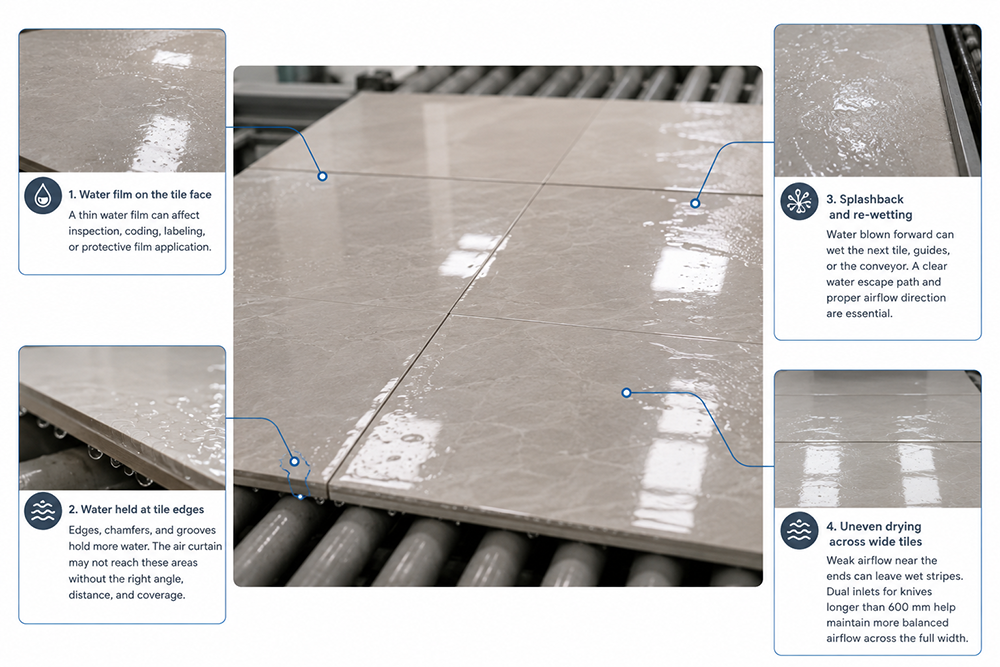

Na produção de revestimentos cerâmicos, existem áreas onde água ou líquidos de limpeza podem permanecer na superfície. Após o polimento, lavagem, retificação, esquadrejamento, limpeza relacionada ao esmalte ou enxágue final, a água pode se acumular em texturas superficiais rasas, nas bordas, ranhuras e laterais das peças. Placas de grande formato e revestimentos texturizados são mais sensíveis, pois o percurso da água é maior e a drenagem da superfície pode não ser uniforme.
Se a peça cerâmica entrar na inspeção ou embalagem ainda úmida, o problema pode não desaparecer. Manchas de água podem aparecer após a evaporação. A umidade pode ser transferida para espaçadores, caixas, etiquetas ou película protetora aplicada na peça. Bordas úmidas também podem afetar a limpeza do empilhamento e tornar o manuseio automático da peça menos estável. Em linhas de produção de alta velocidade, a estação de secagem tem um curto espaço para remover a maior parte da água livre da peça antes que ela chegue ao próximo processo.
É aqui que um sistema de secagem com jato de ar funciona bem. Um jato de ar instalado não toca o revestimento cerâmico, portanto não risca o esmalte ou a superfície polida da peça. A cortina de ar, gerada pelo jato de ar, percorre toda a largura do revestimento, empurrando a água em uma direção controlada, geralmente em direção à borda, ao ralo lateral ou à área de coleta do revestimento.
Uma fina película de água na superfície superior pode ser difícil de visualizar sob a iluminação de fábrica. Mesmo assim, pode afetar a inspeção por câmera, a verificação manual da aparência, a codificação, a etiquetagem ou a aplicação de película protetora. Se a água for deixada de forma irregular, o revestimento pode apresentar marcas localizadas após a evaporação.
Bordas, chanfros e ranhuras geralmente retêm mais água do que a superfície plana. Um jato de ar superior pode limpar a superfície principal, mas deixar gotículas ao longo da borda. Isso é comum quando o ângulo do ar é muito vertical, o jato de ar está muito longe do azulejo ou a cortina de ar não cobre toda a largura do azulejo.
Se a água for soprada para a próxima placa, em direção a um trilho guia ou contra a estrutura da esteira, a placa poderá ficar molhada novamente após passar pela lâmina de ar. A estação de secagem precisa de um caminho de escoamento de água desobstruído. A direção do fluxo de ar, a drenagem lateral e o layout da esteira são tão importantes quanto a pressão do ar.
Para placas e ladrilhos grandes, o fluxo de ar fraco próximo às extremidades da lâmina de ar pode deixar faixas úmidas. Os dados de referência da QXY recomendam entradas duplas para lâminas de ar com mais de 600 mm de comprimento para ajudar a manter um fluxo de ar mais equilibrado. A secagem em toda a largura deve ser planejada com base no tamanho real da placa, e não apenas na largura da esteira.
Uma estação de secagem de azulejos cerâmicos geralmente começa com uma lâmina de ar de liga de alumínio acionada por soprador, pois as linhas de produção de azulejos necessitam de uma cobertura de ar ampla e contínua. A lâmina de ar é montada acima da esteira transportadora e angulada na direção do deslocamento dos azulejos. Para muitas aplicações de secagem, as diretrizes de referência da QXY utilizam uma distância de trabalho de cerca de 20 a 50 mm e um ângulo de incidência de cerca de 15 a 45 graus em relação à superfície do produto. A configuração final deve ser testada na superfície real do azulejo, na velocidade da linha e na quantidade de água aplicada.
Para formatos de ladrilhos largos, o jato de ar deve ser mais comprido que a largura máxima do ladrilho, para que a cortina de ar ultrapasse ambas as bordas. Se a superfície do ladrilho estiver muito úmida, pode-se usar um sistema de duas etapas: o primeiro jato de ar remove a maior parte da água e o segundo remove a película de água restante ou gotas nas bordas. Jatos de ar laterais também podem ser adicionados quando o principal problema for a água acumulada na borda do ladrilho.
A escolha da lâmina de ar correta não se baseia apenas no comprimento. A largura da fenda, a capacidade do soprador, a quantidade de ar na entrada, a rigidez do suporte, o ajuste de altura, o caminho de drenagem e o ajuste do ângulo também influenciam o resultado da secagem. A QXY fornece lâminas de ar padrão e personalizadas para diferentes larguras de azulejo, estruturas de máquinas e espaços de instalação.
Requisito de linha | Direção da solução QXY |
Secagem padrão da superfície de azulejos cerâmicos | Cortador de ar em liga de alumínio com fluxo de ar de alto volume acionado por soprador. Adequado para zonas industriais secas e secagem contínua em esteira transportadora. |
Ladrilho ou placa de grande formato | O comprimento da lâmina de ar é personalizado de acordo com a largura do azulejo. Considere entradas duplas para lâminas com mais de 600 mm e verifique a cobertura das bordas além das laterais do azulejo. |
Água na borda após lavar ou cortar | Adicione lâminas de ar laterais ou incline a lâmina de ar principal para que a água se afaste da borda e seja direcionada para um ralo. caminho. |
Superfície de azulejo texturizada ou irregular | Utilize uma distância de trabalho menor, uma largura de ranhura adequada e um escoamento gradual quando houver água dentro dos padrões rasos. |
Área de limpeza úmida ou corrosiva | Considere o uso de uma faca de ar de aço inoxidável se a lavagem frequente, a exposição a produtos químicos ou o risco de corrosão forem maiores do que os de uma mangueira seca padrão. |
Retrofit com espaço limitado | Utilize suportes compactos, montagem com ângulo ajustável e verifique o roteamento do ventilador/duto antes de confirmar o tamanho final do corpo da lâmina de ar. |
Para a maioria das linhas de produção de revestimentos cerâmicos, a primeira opção é uma lâmina de ar padrão em liga de alumínio, pois oferece um bom equilíbrio entre peso, custo e desempenho de secagem. As lâminas de ar em liga de alumínio da QXY são ideais para secagem e sopro industrial em geral, com comprimentos padrão de 150, 300, 450, 600, 800 e 1000 mm, e comprimentos personalizados de até 6 m. A largura da fenda é normalmente definida na fábrica com base no processo, sendo que as faixas comuns de secagem industrial giram em torno de 0,5 a 2 mm.
Um vídeo de secagem de azulejos cerâmicos é valioso porque permite ao comprador observar o movimento real da água. Nesse caso, o importante não é apenas o ar atingindo o azulejo. O vídeo deve mostrar para onde a água escoa após o jato, se a borda do azulejo fica mais limpa e se a superfície está pronta para a próxima etapa do processo.
Na página de soluções do site, o vídeo deve ser posicionado próximo ao topo, antes da seção de configuração técnica. Ele deve ser acompanhado de uma legenda curta e três pontos simples: o produto é um revestimento cerâmico, o processo é a remoção da água superficial após a lavagem ou acabamento, e o jato de ar é usado para preparar o revestimento para inspeção, manuseio ou embalagem.
● Mostre a peça que entra na área do jato de ar com água visível na superfície.
● Mostre a cortina de ar empurrando a água em uma direção controlada.
● Mostre a superfície e as bordas do azulejo após a secagem, sem afirmar que esteja perfeitamente seco, a menos que o teste o comprove.
● Se possível, adicione uma imagem ampliada do ângulo da lâmina de ar e do suporte de montagem.
Esse formato torna o vídeo útil para engenheiros e equipe de compras. Os engenheiros buscam informações sobre a lógica de instalação e o comportamento de secagem. Os compradores buscam a garantia de que o equipamento foi testado em um produto real semelhante a um azulejo.
Se a lâmina de ar for mais curta que a peça ou tiver apenas a largura exata, a água pode ficar retida nas bordas. Para peças que se deslocam ligeiramente na esteira, deixe uma margem de cobertura adequada. Peças largas podem precisar de uma lâmina mais longa ou de múltiplas lâminas de ar, dependendo do espaço disponível na estrutura.
Uma corrente de ar vertical pode quebrar a água em gotículas sem direcioná-la para um caminho de saída limpo. Para a secagem de azulejos, a cortina de ar é frequentemente angulada na direção do deslocamento, de modo a direcionar a água para a borda posterior. Se houver drenagem lateral disponível, o fluxo de ar lateral também pode ser útil.
As orientações de referência da QXY geralmente utilizam uma distância de trabalho prática entre 20 e 50 mm. Se a lâmina de ar estiver muito distante, a cortina de ar perde impacto antes de atingir o azulejo. Se estiver muito próxima, pode causar respingos ou dificultar o controle da variação de altura.
A lâmina de ar remove a água do revestimento, mas a máquina ainda precisa lidar com essa água. Bandejas de drenagem, proteções laterais, aberturas da esteira transportadora e protetores contra respingos devem ser considerados. Caso contrário, a água pode respingar de volta no revestimento ou molhar sensores e estruturas próximas.
Um soprador de ar não funciona como um bico de ar comprimido. Ele utiliza um alto volume de ar a uma pressão mais baixa. Os dados de referência da QXY para sistemas com soprador geralmente indicam uma pressão de 2 a 6 psi na entrada do soprador. O soprador, o duto e a abertura do soprador devem ser compatíveis para evitar fluxo de ar fraco, secagem irregular ou consumo desnecessário de energia.
Para recomendar a faca de ar adequada para secagem de azulejos cerâmicos, a QXY geralmente precisa de informações práticas sobre o produto, e não apenas do nome.
● Gama de dimensões dos azulejos, incluindo largura, comprimento e espessura máximos.
● Tipo de superfície do azulejo: brilhante, fosco, texturizado, polido, áspero ou ranhurado.
● Velocidade da linha e espaçamento dos ladrilhos na esteira.
● De onde vem a água: lavagem, polimento, corte, afiação de bordas, enxágue ou limpeza.
● Resultado desejado: reduzir a água na superfície, remover gotas nas bordas, preparar para inspeção ou preparar para embalagem.
● Espaço disponível para instalação acima, abaixo e ao lado da esteira transportadora.
● Se houver, existe algum soprador ou fonte de ar comprimido disponível.
● Fotos ou vídeo da área atual com azulejos molhados e do sistema de drenagem.
Com essas informações, a QXY pode sugerir o comprimento da lâmina de ar, a configuração da entrada, o ângulo de montagem, o material, o tamanho do soprador e se a secagem em um ou dois estágios é mais adequada.
A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma fabricante sediada em Shenzhen, especializada em soluções para secagem com jato de ar, remoção de poeira, lavagem com água e limpeza de superfícies. A empresa integra P&D, design, produção e vendas, com mais de 10 anos de experiência focada em produtos com jato de ar e sistemas de suporte.
Para secagem de revestimentos cerâmicos e outros projetos industriais de limpeza de superfícies, a QXY fornece lâminas de ar em liga de alumínio, aço inoxidável, PVC, liga de titânio, tipo tornado, pneumáticas e sistemas de lâminas de ar personalizados. As opções de produto incluem comprimento personalizado de até 6 m, largura da abertura predefinida de fábrica, configurações de entrada simples ou dupla, suportes de montagem ajustáveis e consultoria de layout específica para cada aplicação.
P: Qual é o melhor soprador térmico para secagem de azulejos cerâmicos?
A: Para a maioria das estações de secagem de azulejos cerâmicos, uma lâmina de ar de liga de alumínio acionada por soprador é uma primeira opção prática. Ela proporciona ampla cobertura de ar para secagem contínua em esteira. O aço inoxidável pode ser considerado caso a área de secagem seja submetida a lavagens frequentes ou exposição a produtos químicos.
P: Onde deve ser instalado o jato de ar na linha de assentamento dos azulejos?
A: Geralmente é instalado após a lavagem, polimento, corte, retificação de bordas ou enxágue final, antes da inspeção, empilhamento, aplicação de filme, etiquetagem ou embalagem. A melhor posição depende de onde a água se acumula e de onde ela pode escoar com segurança.
P: Um soprador de ar consegue secar completamente azulejos de cerâmica?
A: Uma lâmina de ar é usada principalmente para remover água superficial e gotículas. Em muitas linhas de produção, isso é suficiente antes da inspeção ou embalagem. Se o processo exigir remoção profunda de umidade ou secagem por aquecimento, a lâmina de ar pode precisar ser utilizada em conjunto com outros equipamentos de secagem.
P: Qual a distância de trabalho recomendada?
A: As diretrizes de referência da QXY geralmente utilizam 20-50 mm como uma faixa prática. A distância final deve ser testada considerando a altura real da placa, a estabilidade da esteira transportadora, a carga de água e o resultado de secagem desejado.
P: A largura do azulejo influencia a seleção da faca de ar?
R: Sim. O jato de ar deve cobrir toda a largura do azulejo, levando em consideração a movimentação da peça. Azulejos ou placas largas podem exigir um jato de ar mais longo, entradas duplas ou múltiplos jatos de ar para manter o fluxo de ar equilibrado em toda a superfície.
P: Por que as bordas dos azulejos ainda ficam úmidas após a secagem com jato de ar?
A: As causas comuns incluem cobertura insuficiente das bordas, ângulo incorreto, distância de trabalho excessiva, fluxo de ar fraco nas extremidades das lâminas ou drenagem inadequada. Lâminas de ar laterais ou um ângulo ajustado podem ser necessários quando o acúmulo de água nas bordas for o principal problema.
P: A QXY pode personalizar um sistema de corte a ar para secagem de azulejos?
R: Sim. A QXY pode personalizar o comprimento da lâmina de ar, a largura da fenda, a quantidade de entradas, o material, o design do suporte, o arranjo angular e a compatibilidade do soprador com base no tamanho da placa, na velocidade da linha e nas condições de instalação.
