Controle do fluxo de ar com faca de ar no processo de produção de PCBs: impacto e seleção prática.
Na fabricação de PCBs, o fluxo de ar é frequentemente tratado como uma função auxiliar até que surjam problemas de qualidade. Na realidade, o fluxo de ar da faca de ar desempenha um papel direto no controle da espessura da solda, na eficiência da secagem, na limpeza da superfície e na confiabilidade a longo prazo em linhas de processamento úmido horizontal. Para fabricantes B2B, a estabilidade do fluxo de ar não é uma questão teórica; ela afeta o rendimento, as taxas de retrabalho e a continuidade da produção.
Conteúdos técnicos de alta qualidade sobre este tema compartilham características claras. Eles relacionam o fluxo de ar a defeitos específicos, focam em etapas de processo definidas, como HASL e secagem pós-enxágue, e explicam como parâmetros ajustáveis se traduzem em resultados mensuráveis. Este artigo segue essa abordagem, fornecendo uma visão prática do comportamento do fluxo de ar e dos fatores de decisão relevantes para a produção de PCBs e o fornecimento de equipamentos.
Linhas horizontais de processamento úmido expõem placas de circuito impresso (PCBs) a contato repetido com líquidos, incluindo tratamento químico, enxágue, revestimento de solda e condicionamento de superfície. Após cada etapa, o líquido residual deve ser removido de forma controlada. Um jato de ar atua como regulador final, determinando se o líquido foi removido completamente ou se é encaminhado para o próximo processo.
Do ponto de vista físico, o fluxo de ar aplica força de cisalhamento para superar a tensão superficial. Se a energia do fluxo de ar for insuficiente, o líquido permanece em vias, bordas de pads e texturas da superfície. Se o fluxo de ar for excessivo ou mal direcionado, ocorrem respingos e redeposição. Em ambos os casos, os defeitos aparecem a jusante, e não na própria estação de fluxo de ar, dificultando a análise da causa raiz.
Devido a esse efeito retardado, os problemas de fluxo de ar são frequentemente atribuídos erroneamente à química ou aos materiais. As equipes de produção estão cada vez mais tratando o controle do fluxo de ar como uma variável de rendimento, em vez de um simples auxiliar de secagem.
Para controlar eficazmente a espessura da solda, o sombreamento do PCB pelo fluxo de ar deve ser minimizado, pois a distribuição irregular do ar pode fazer com que gotas permaneçam na placa. O ajuste do fluxo de ar é crucial para eliminar a formação de pontes de solda HASL , um defeito comum causado por pressão de ar inadequada ou lâminas de ar desalinhadas. Ao ajustar o fluxo de ar para HASL, é importante considerar o alinhamento das lâminas de ar do sistema para o PCB . O ângulo, a pressão e a distância do fluxo de ar até a placa devem ser equilibrados para garantir uma soldagem uniforme. A manutenção de rotina do sistema de lâminas de ar para processo úmido em PCB é essencial para garantir resultados consistentes ao longo do tempo, evitando defeitos como afinamento excessivo ou formação de pontes.

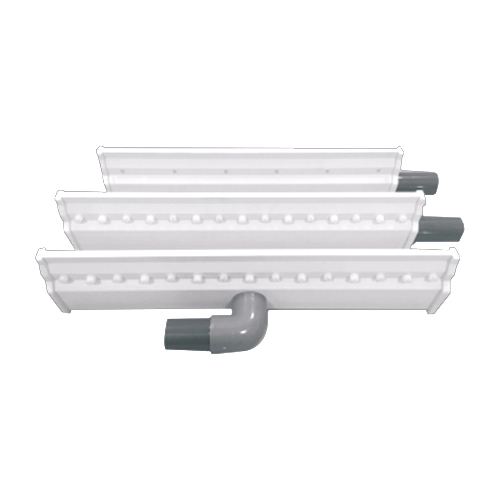

Integração de produtos da Shenzhen Qixingyuan Machinery Equipment Co., Ltd. (Qixingyuan) . Em linhas de produção de PCBs, o desempenho do fluxo de ar depende de mais do que apenas o corpo da lâmina de ar. A Qixingyuan fornece lâminas de ar juntamente com peças de reposição para o segmento úmido, como produtos de pulverização e limpeza , rolos de retenção de água e rolos transportadores , garantindo o transporte estável das placas e a interação previsível do fluxo de ar em linhas de processamento úmido horizontal. Essas soluções integradas resolvem problemas comuns, como a remoção irregular de líquidos, assegurando o posicionamento preciso das placas, o que pode reduzir as taxas de retrabalho em até 15% e melhorar a consistência do rendimento por meio de ajustes de alinhamento rastreados por dados.
No processo HASL, a solda fundida reveste a superfície da placa de circuito impresso (PCB) antes que o excesso de solda seja removido por lâminas de ar quente opostas . A espessura final da solda depende do equilíbrio entre as condições de soldagem e os parâmetros de fluxo de ar das lâminas . Dentre os fatores ajustáveis, o fluxo de ar é o mais sensível e o mais comumente mal utilizado.
O fluxo de ar determina a eficácia com que a solda escorre das superfícies das ilhas de solda e dos furos metalizados. Um fluxo de ar baixo resulta em camadas de solda espessas ou irregulares, enquanto um fluxo de ar excessivo pode causar respingos, pontes ou afinamento excessivo da camada. Um erro operacional comum é ajustar apenas a pressão do ar, assumindo que ela seja o principal fator de controle.
Na prática, a eficácia do fluxo de ar depende de três variáveis inter-relacionadas: pressão, ângulo e distância da placa. O ângulo influencia a forma como a solda é removida da superfície. A distância determina a velocidade com que o ar atinge a película de solda. A pressão define a força disponível. Ajustar uma variável sem considerar as outras geralmente desloca os defeitos em vez de eliminá-los .
Para ajustar o fluxo de ar corretamente, comece definindo o ângulo da lâmina de ar entre 45 e 60 graus para obter a força de cisalhamento ideal, mantenha uma distância de 5 a 10 mm da superfície da placa e calibre a pressão entre 2 e 4 bar, dependendo da espessura da placa. Para manutenção, inspecione o desgaste das lâminas trimestralmente e substitua as vedações se a queda de pressão exceder 10%, evitando defeitos como a formação de pontes de solda HASL.
Linhas de produção HASL experientes ajustam o fluxo de ar como um sistema, alinhando parâmetros com a espessura da placa, a densidade de componentes e a velocidade da esteira. Essa abordagem produz uma espessura de solda mais estável em diferentes tipos de produtos.
Integração de produtos Qixingyuan. Os ambientes HASL envolvem alta temperatura e exposição a produtos químicos. As lâminas de ar Qixingyuan são posicionadas como peças de reposição para segmentos úmidos, adequadas para tais condições. Para manter a repetibilidade do fluxo de ar, a Qixingyuan também fornece produtos de medição e controle , além de componentes de transmissão mecânica que ajudam a preservar o alinhamento e o movimento consistente da esteira durante a operação contínua. Esses produtos resolvem desafios como o desalinhamento induzido termicamente, que pode levar a uma espessura de solda irregular, e oferecem benefícios como uma redução de 20% nas taxas de defeitos por meio do monitoramento integrado de pressão, que fornece dados em tempo real para manutenção preditiva.
Etapa | Descrição | Parâmetros padrão da indústria |
1. Configuração inicial | Posicione as lâminas de ar em lados opostos e alinhadas com o percurso da esteira. | Ângulo: 45-60 graus; Distância: 5-10 mm da superfície da placa de circuito impresso. |
2. Calibração de pressão | Ajuste a pressão do soprador de acordo com a viscosidade da solda e a velocidade da placa. | Pressão: 2-4 bar; Monitore com manômetros digitais para precisão de ±5%. |
3. Otimização de Ângulo | Incline as lâminas para direcionar o fluxo de ar e obter o máximo de corte sem respingos. | Ajuste de ângulo: Teste incrementos de 5 graus; busque uma espessura de solda uniforme de 2 a 8 μm. |
4. Ajuste fino da distância | Ajuste a distância para garantir que a velocidade impacte a película de solda de forma eficaz. | Distância: 5-10 mm; Verificar com medidores de fluxo de ar que mostrem velocidade de 20-40 m/s. |
5. Testes e Validação | Execute testes nas placas e meça a uniformidade da espessura da solda. | Limiar de defeitos: taxa de formação de pontes <5%; Utilize micrômetros para verificações pós-processamento. |
6. Rotina de Manutenção | Limpe as ranhuras e verifique se há desgaste. | Frequência: A cada 500 horas; Substitua os componentes se a velocidade cair mais de 10%. |
Fora do contexto de HASL (High-Air Layer System), o fluxo de ar com lâmina de ar é amplamente utilizado para secagem após as etapas de enxágue e limpeza. A qualidade da secagem afeta mais do que a aparência. A umidade residual pode reter contaminação iônica, aumentar o risco de corrosão e interferir nos processos de revestimento ou montagem.
A secagem com jato de ar utiliza um fluxo de ar direcional de alta velocidade em vez de calor. Este método é eficiente, mas sensível à geometria. Um alinhamento inadequado cria áreas sombreadas onde as gotas permanecem. Um fluxo de ar excessivo pode quebrar as gotas em uma névoa fina, permitindo que a umidade ou os resíduos se depositem novamente em outras partes da placa.
O desempenho da secagem é melhor avaliado por meio de indicadores operacionais, e não apenas por inspeção visual. As fábricas que monitoram o tempo de secagem por placa, a atribuição de defeitos e a frequência de retrabalho geralmente encontram uma forte correlação entre a estabilidade do fluxo de ar e a produtividade.
Para ajustes, otimize o alinhamento da lâmina de ar na placa de circuito impresso, garantindo uma cobertura uniforme em toda a largura da placa, normalmente em um ângulo de 30 a 45 graus, e mantenha a velocidade do fluxo de ar entre 25 e 35 m/s. A manutenção envolve a verificação de obstruções quinzenalmente e a lubrificação das peças móveis para evitar paradas não programadas.
As condições a montante também são importantes. Bicos de pulverização desgastados , filtros entupidos ou enxágue irregular aumentam a quantidade de líquido que o fluxo de ar precisa remover. Muitos problemas de secagem têm origem na degradação dos componentes de limpeza, e não em problemas com o sistema de fluxo de ar.

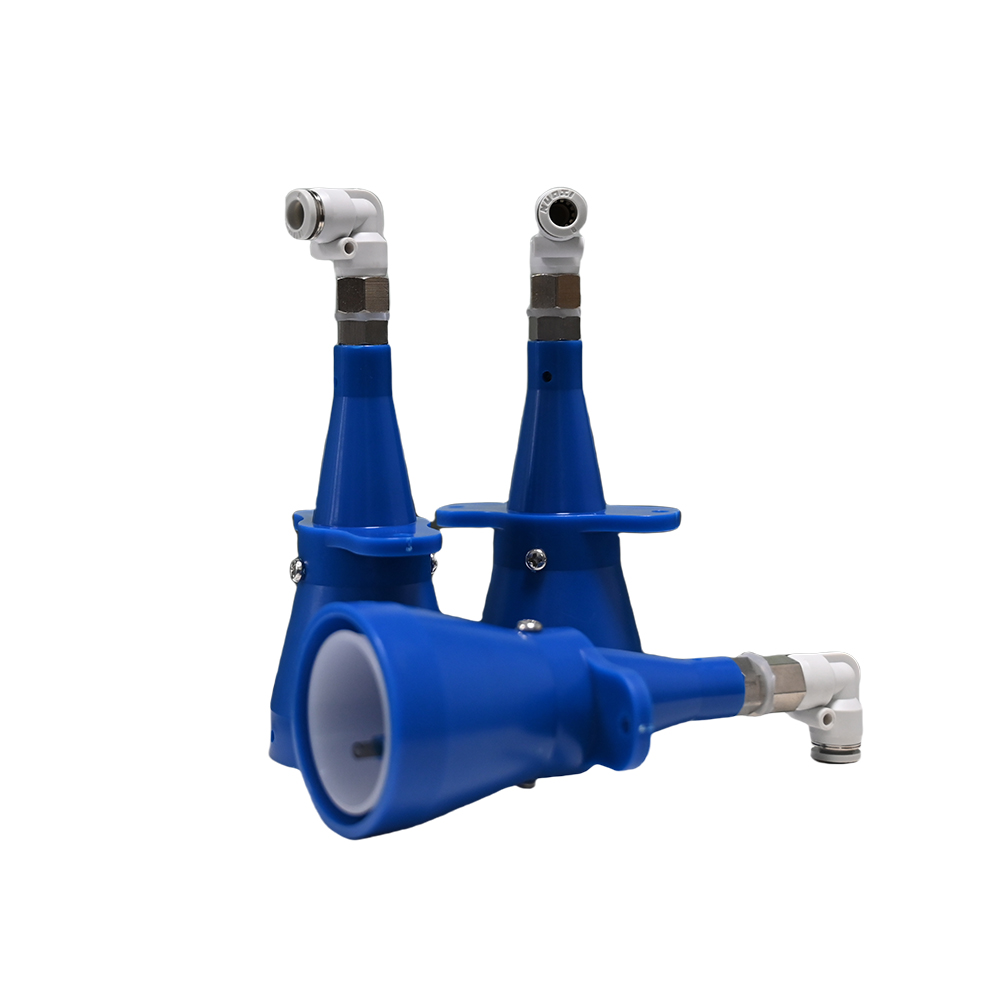

Integração de produtos Qixingyuan. Para as seções de secagem úmida de PCBs, a Qixingyuan fornece lâminas de ar para remoção de líquidos sem contato, complementadas por produtos de pulverização e limpeza , além de componentes relacionados a filtros . Essa combinação ajuda a criar condições estáveis onde o fluxo de ar pode operar de forma consistente, em vez de compensar a variabilidade a montante. Ao solucionar problemas como entupimentos de filtros que causam arraste excessivo de líquido, essas soluções podem alcançar tempos de secagem até 25% mais rápidos e uma redução mensurável de 10 a 15% em falhas relacionadas à corrosão, comprovada por dados de desempenho de sensores de fluxo integrados.
Os defeitos relacionados ao fluxo de ar geralmente se desenvolvem gradualmente. Um diagnóstico eficaz relaciona os sintomas ao comportamento do fluxo de ar, em vez de configurações isoladas do equipamento. Os problemas mais frequentes relacionados ao fluxo de ar observados em linhas úmidas de PCBs incluem:
Espessura irregular da solda HASL ou formação de pontes causadas por desalinhamento do fluxo de ar.
Gotículas residuais ou marcas de secagem devido ao sombreamento do fluxo de ar ou cisalhamento insuficiente.
O aumento das taxas de defeitos em todos os turnos está relacionado ao desgaste mecânico ou a alterações manuais nas configurações.
Esses problemas raramente se resolvem apenas com alterações de pressão. Para solucioná-los, implemente etapas de diagnóstico, como o uso de sondas de velocidade para mapear a distribuição do fluxo de ar e ajustar o alinhamento para garantir a uniformidade da placa de circuito impresso (PCI). Para a manutenção contínua do processo úmido de corte de ar na PCI, agende verificações de vibração mensais para detectar desgaste precoce.
A estabilidade a longo prazo exige alinhamento mecânico, sistemas de pulverização limpos e geometria de transporte consistente. As fábricas que integram verificações de fluxo de ar na manutenção preventiva normalmente apresentam menos defeitos recorrentes e uma recuperação mais rápida após as mudanças de formato.
Integração de produtos Qixingyuan. Muitas instabilidades no fluxo de ar têm origem em roletes, buchas ou peças de transmissão desgastadas, que alteram a posição da placa em relação à lâmina de ar. A Qixingyuan fornece roletes transportadores , discos de roda , buchas e consumíveis comumente substituídos durante a manutenção preventiva, ajudando a manter as condições físicas necessárias para um fluxo de ar eficaz. Esses componentes combatem as causas principais, como a degradação dos roletes que leva ao desalinhamento, resultando em benefícios quantificáveis, como um aumento de 30% no tempo de atividade do equipamento e uma redução de 18% na atribuição de defeitos por meio de cronogramas de manutenção com registro de dados.

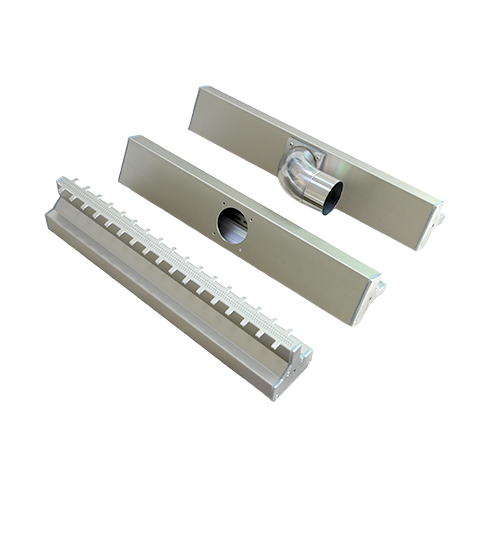

Faca de ar comprimido em liga de alumínio.
Do ponto de vista de aquisição, as lâminas de ar podem parecer semelhantes. No entanto, no processamento úmido de PCBs, pequenas diferenças na compatibilidade de montagem, resistência ambiental e suporte do sistema podem afetar o desempenho a longo prazo.
A escolha eficaz de fornecedores começa com a definição do contexto da aplicação. Os requisitos de fluxo de ar diferem entre o nivelamento HASL e a secagem pós-enxágue. A exposição ambiental, as restrições de instalação e os métodos de controle devem ser considerados em conjunto. Igualmente importante é o escopo do fornecedor. A estabilidade do fluxo de ar depende dos componentes circundantes, e não de uma única peça.
Integração de produtos Qixingyuan. A Qixingyuan estrutura suas ofertas em torno de funções de processamento úmido horizontal de PCBs, em vez de componentes isolados. Além de lâminas de ar , a empresa fornece peças de suporte nas categorias de limpeza, transmissão e medição, permitindo manutenção coordenada e reduzindo os riscos de incompatibilidade durante atualizações ou paradas de linha. Essa abordagem holística resolve problemas como incompatibilidades de peças que causam inconsistências no fluxo de ar, oferecendo vantagens baseadas em dados, como uma economia de 20 a 25% nos custos de manutenção e métricas de eficiência de linha aprimoradas por meio de interfaces personalizáveis.
Na produção de PCBs, defeitos recorrentes frequentemente têm origem em componentes pequenos e negligenciados. Rolos desalinhados, bicos desgastados ou fluxo de ar instável podem levar a retrabalho repetido e tempo de inatividade. Esses problemas compartilham uma raiz comum: os segmentos de processamento úmido funcionam como sistemas interconectados.
O princípio de funcionamento é simples. O fluxo de ar remove o líquido, mas a transmissão mecânica define a geometria. Os componentes de limpeza controlam a carga de resíduos, enquanto os dispositivos de medição mantêm a repetibilidade. Quando um elemento apresenta desvio, a eficácia do fluxo de ar diminui.
Fundada em 2008, a Shenzhen Qixingyuan Machinery Equipment Co., Ltd. concentra-se em peças de reposição para equipamentos de processamento úmido horizontal de PCBs. Seu portfólio de produtos abrange lâminas de ar , produtos de pulverização e limpeza , rolos de retenção de água , rolos e discos de roda para transportadores , componentes de sistemas de transmissão, produtos de medição e controle , com opções personalizáveis em termos de tipo de interface (G1/4, G1/2), comprimento e largura do entreferro . Essa abordagem orientada a sistemas proporciona recuperação mais rápida, fluxo de ar estável e desempenho consistente da linha.
Na fabricação de PCBs, o fluxo de ar das lâminas de ar é uma variável de processo, não uma utilidade secundária. Ele influencia a qualidade da solda, a confiabilidade da secagem e a estabilidade do rendimento em linhas de processamento úmido. Seja controlando a espessura da solda para evitar pontes de solda HASL , otimizando a secagem para evitar o sombreamento da PCB pelo fluxo de ar ou realizando a manutenção das lâminas de ar para um processo úmido eficaz em PCBs , o controle preciso do fluxo de ar é essencial. Tratar o fluxo de ar como parte de um sistema controlado — suportado por componentes mecânicos estáveis e processos iniciais limpos — ajuda os fabricantes a prevenir defeitos em vez de reagir a eles.
O fluxo de ar determina a quantidade de solda fundida removida das ilhas de solda e dos furos. Um fluxo de ar equilibrado produz uma espessura uniforme, enquanto um fluxo de ar instável pode causar depósitos espessos, formação de pontes ou afinamento excessivo.
Problemas de secagem frequentemente resultam de sombreamento do fluxo de ar, redeposição de névoa ou arraste excessivo de líquido das etapas de limpeza anteriores. A resistência por si só não compensa geometria inadequada ou contaminação.
Os compradores devem se concentrar no contexto da aplicação, nas condições ambientais, na compatibilidade de montagem e no suporte do sistema. Fornecedores que oferecem peças de reposição coordenadas para sistemas hidráulicos ajudam a reduzir os riscos de incompatibilidade e a melhorar a estabilidade do fluxo de ar.
Em linhas de processamento úmido horizontal de PCBs, o controle do fluxo de ar da faca de ar desempenha um papel crucial no nivelamento da solda, na remoção de líquidos e na estabilidade da secagem. O ajuste adequado do ângulo, da pressão e da distância do fluxo de ar ajuda os fabricantes a reduzir defeitos como pontes de solda, resíduos de gotas e secagem irregular.
Precisa de uma solução personalizada de faca de ar? Envie-nos os detalhes da sua aplicação, requisitos do material ou tipo de fonte de ar utilizada. A nossa equipa de engenharia irá ajudá-lo a selecionar o modelo mais adequado.
