Informações estruturais sobre ventiladores de alta pressão à prova de explosão

O ventilador de alta pressão à prova de explosão tem um papel fundamental na expansão de diversos setores industriais. Com o fortalecimento das exigências governamentais em relação à proteção ambiental, segurança e economia de energia, a conscientização sobre segurança e proteção ambiental tem se aprofundado em indústrias como metalurgia, energia elétrica, materiais de construção, mineração, elevação, proteção ambiental, indústria química, indústria leve e outras. Novos resultados obtidos com o uso de motores à prova de explosão em ventiladores auxiliares apresentam problemas como superaquecimento na partida devido à alta corrente que causa vazamentos e explosões de gases inflamáveis. Para solucionar esses problemas, o ventilador à prova de explosão utiliza um princípio de design regenerativo com pás centrífugas monolíticas de tamanho reduzido, alto volume de ar, alta pressão, dispensa manutenção, não utiliza óleo nem gás, possui longa vida útil, alta eficiência, economia de energia e é ecologicamente correto.

O ventilador de alta pressão à prova de explosão é adequado para: indústria química, minas de carvão, túneis, caldeiras, indústria de conservas, indústria de vidro, ventilação e exaustão, limpeza automática, embalagens, tanques de peixes para oxigenação, aeração, decomposição de lixo, transmissão de gás, queima de materiais inflamáveis, máquinas de conformação, agitação em banhos de galvanoplastia, secadores por pulverização, tratamento de água aerada, aquicultura, serigrafia, fabricação de chapas fotográficas, máquinas de moldagem por injeção, secadores de alimentação automática, máquinas de envase de líquidos, máquinas de envase de pós, equipamentos de soldagem elétrica, indústria cinematográfica, indústria de papel, transporte marítimo, lavagem a seco, limpeza, purificação do ar, secagem de garrafas, transmissão de gás, indústria química, indústria de carvão, indústria de vidro, fogos de artifício e bombinhas, locais especiais, fábricas farmacêuticas, etc.

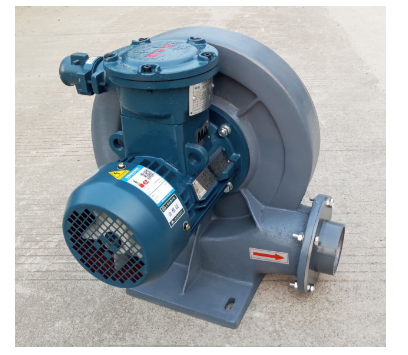

Descrição da estrutura do ventilador de alta pressão à prova de explosão:

1. O grau de proteção da carcaça principal é IP55.

2. Estrutura à prova de explosão com Ex dI, Ex dIIAT4, Ex dIIBT4.

3. O modo de resfriamento é IC411.

4. O ventilador de alta pressão à prova de explosão possui uma extensão de eixo cilíndrico, acionada por acoplamento ou transmissão por engrenagem.

5, grau de isolamento F, margem de aumento da temperatura do enrolamento do estator, longa vida útil.

6. O rotor adota uma estrutura de alumínio fundido, com verificação de balanceamento dinâmico do rotor, o motor funciona suavemente, com pouca vibração e baixo ruído.

7. A chapa de estampagem do estator e do rotor adota aço silício elétrico de alta condutividade magnética, baixa perda e alta qualidade, resultando em baixa perda e alta eficiência.

8. Os enrolamentos do estator do ventilador de alta tensão à prova de explosão são feitos de fio de cobre redondo esmaltado de alta resistência e se tornam uma peça única através do processo de imersão a vácuo. Os enrolamentos e o isolamento apresentam bom desempenho elétrico, mecânico, à prova de umidade e estabilidade térmica.

9. Seleção de rolamentos especiais de baixa vibração e baixo ruído. Motores de tamanho 160 e menores utilizam rolamentos com dupla vedação e uma arruela de pressão ondulada na extremidade de extensão do eixo para moderar a pressão sobre o rolamento, restringindo eficazmente a vibração e o ruído durante o funcionamento do motor. Motores de tamanho 180 e maiores utilizam estrutura interna e externa, e as peças do rolamento adotam fixação axial com anel defletor, prevenindo eficazmente o deslocamento axial do rotor do motor.

10. Motor, ventilador, defletor de ar: os motores com número de carcaça 280 e inferiores utilizam ventiladores de plástico antiestático, que possuem baixo momento de inércia e baixa perda. Os motores com número de carcaça 315 e superiores utilizam ventiladores de alumínio fundido ou aço soldado, que são leves e de alta resistência. O defletor de ar possui estrutura de chapa de aço, que proporciona uma grande área de ventilação, impedindo a entrada de objetos estranhos de determinado tamanho e garantindo um fluxo de ar desimpedido.
