Na fabricação de telas de cristal líquido (LCD) e telas planas (FPD), a limpeza da superfície não é apenas uma meta de qualidade — é um requisito fundamental da produção. Uma única partícula de poeira, uma gota residual de solução de limpeza ou uma carga eletrostática descontrolada em um substrato de vidro podem propagar defeitos através da fotolitografia, da camada de orientação e da montagem das células, resultando em pixels mortos, iluminação irregular ou falha completa do painel.
As etapas de limpeza e secagem no processamento do substrato de vidro LCD estão entre as mais exigentes tecnicamente na linha de produção. Os sistemas de corte a ar tornaram-se uma tecnologia crucial em vários pontos desse processo, oferecendo a precisão, a limpeza e o desempenho sem contato que a fabricação de LCD exige.
Este guia explica onde e por que as facas de ar são usadas em linhas de limpeza de LCD, quais características de desempenho são mais importantes nessa aplicação e como especificar o sistema de facas de ar adequado para ambientes de produção de telas planas.
Os painéis LCD utilizam vidro. O vidro é a base. O vidro possui um revestimento de ITO, que conduz eletricidade. O vidro passa por diversas etapas, incluindo revestimento, corrosão e impressão. Além disso, o vidro passa por montagem e laminação.
O copo deve estar muito limpo em todas as etapas. O copo não deve conter água. O copo não deve conter óleo. O copo não deve conter poeira. O copo não deve apresentar eletricidade estática.
Se o vidro estiver molhado antes da aplicação do revestimento, as peças não aderirão. Isso causa defeitos como revestimento flutuante e imagens borradas. Se houver poeira no vidro antes da montagem, os espaçamentos no LCD ficarão incorretos. Isso deixa a tela com aparência ruim. Todas as etapas exigem vidro limpo para funcionar corretamente.
Como os painéis LCD são produzidos em ambientes de salas limpas, qualquer método de secagem ou remoção de partículas utilizado no processo deve ser compatível com os padrões de controle de contaminação de salas limpas — não introduzindo partículas, resíduos químicos ou fluxo de ar descontrolado que possa perturbar o ambiente de sala limpa com filtragem HEPA e fluxo laminar.
Uma linha típica de limpeza de substrato de vidro LCD inclui as seguintes etapas, com sistemas de jato de ar integrados em múltiplos pontos críticos:
Etapa 1: Desembalagem inicial do substrato e pré-inspeção
Função da lâmina de ar: remoção de partículas das superfícies do substrato antes da inspeção.
Os substratos de vidro ITO são desembalados e inspecionados quanto a defeitos superficiais antes de entrarem no processo de produção. Nesta etapa, um jato de ar remove partículas soltas — incluindo poeira de vidro gerada durante o corte e manuseio — de ambas as superfícies do substrato. Essa limpeza inicial reduz a carga de partículas que entra nas etapas subsequentes de limpeza úmida e protege as lentes de inspeção sensíveis contra contaminação.
Etapa 2: Limpeza com produtos químicos úmidos e enxágue com água deionizada
Função de lâmina de ar: Não aplicável durante fases úmidas — a lâmina de ar é acionada na transição de úmido para seco.
Os substratos são limpos utilizando banhos ultrassônicos, soluções de lavagem química (água deionizada, soluções alcalinas e solventes orgânicos, conforme apropriado) e enxágue completo com água deionizada. As etapas de limpeza úmida removem resíduos orgânicos, óleos e contaminantes iônicos da superfície de ITO. Jatos de ar não são utilizados durante as etapas de imersão ou lavagem por aspersão, mas são posicionados imediatamente na saída da seção de enxágue final.

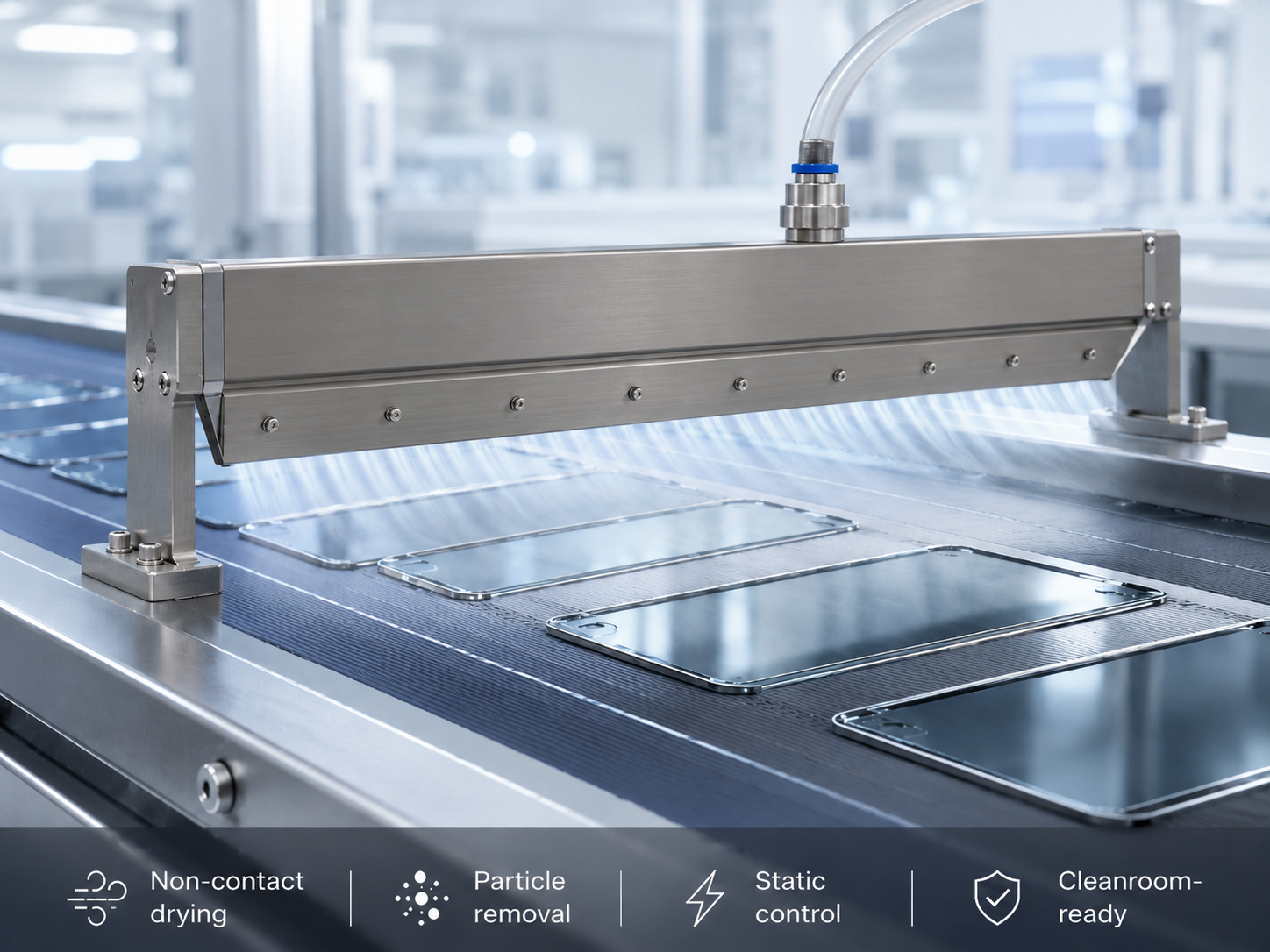

Etapa 3: Secagem com jato de ar pós-enxágue
Função da lâmina de ar: Secagem primária — remoção completa da água deionizada das superfícies de vidro ITO.
Esta é a aplicação mais crítica do jato de ar na linha de limpeza de LCD. Ao sair do enxágue final com água deionizada, o substrato de vidro carrega uma fina película de água tanto na superfície do revestimento de ITO quanto na parte inferior do vidro. Se essa umidade não for completamente removida antes que o substrato entre na etapa de revestimento de fotorresistente ou impressão do agente de orientação, ela causa defeitos no revestimento que se propagam por vários processos subsequentes. Os jatos de ar, montados acima e abaixo da esteira, fornecem um fluxo de ar laminar de alta velocidade em toda a largura do substrato, removendo a película de água de ambas as superfícies do vidro em uma única passagem. O ângulo de incidência é normalmente ajustado entre 15° e 45° em relação ao plano do substrato, na direção do deslocamento da esteira, permitindo que o fluxo de ar corte a película de água em direção à borda posterior do vidro, em vez de empurrá-la de volta pela superfície. Para substratos de vidro de grande formato (Geração 6 e superior, usados na produção de painéis de televisão), vários jatos de ar podem ser dispostos em sequência para garantir a secagem completa em toda a extensão do substrato. Nesta fase, é essencial garantir a uniformidade do fluxo de ar ao longo de toda a extensão da fenda: qualquer variação produz listras secas e listras úmidas no substrato, que se manifestam como não uniformidade na espessura da camada na etapa subsequente de aplicação do fotorresiste.
Etapa 4: Eliminação de estática combinada com secagem por jato de ar
Função de lâmina de ar: Lâmina de ar ionizado — secagem simultânea e neutralização de carga eletrostática.
O vidro e o vidro revestido com ITO são materiais isolantes elétricos que acumulam facilmente carga eletrostática durante o manuseio, transporte e ação mecânica das escovas de limpeza. Em ambientes de salas limpas, as superfícies de vidro carregadas eletrostaticamente atraem e retêm partículas submicrométricas em suspensão no ar, que de outra forma permaneceriam suspensas no fluxo laminar filtrado por HEPA — partículas que são praticamente impossíveis de remover uma vez ligadas eletrostaticamente à superfície do substrato. Barras ionizantes integradas ao fluxo de descarga da lâmina de ar neutralizam a carga eletrostática na superfície do vidro simultaneamente à ação de secagem. O fluxo de ar ionizado fornece íons positivos e negativos à superfície do substrato, neutralizando a carga acumulada antes que o vidro entre nos processos subsequentes sensíveis a partículas. Essa função combinada de secagem e eliminação de estática torna as lâminas de ar ionizadas um componente padrão em linhas de limpeza de LCD de alto rendimento.
Etapa 5: Eliminação de resíduos entre processos antes das etapas de revestimento e impressão
Função da lâmina de ar: Remoção de partículas e preparação da superfície antes dos processos de fotorresistência, PI e espaçador.
Antes de cada etapa de revestimento ou impressão — aplicação de fotorresistente, impressão da camada de orientação de poliimida (PI) e pulverização do espaçador — o substrato recebe um jato de ar final para remover quaisquer partículas que possam ter se depositado na superfície durante o transporte entre as estações de processo. Essas etapas de remoção com jato de ar entre os processos são geralmente mais curtas do que a etapa de secagem pós-enxágue, mas são igualmente importantes para o rendimento: uma única partícula de 1 µm na superfície do substrato na etapa de fotorresistente pode produzir um defeito no padrão que reprova o painel na inspeção de final de linha.

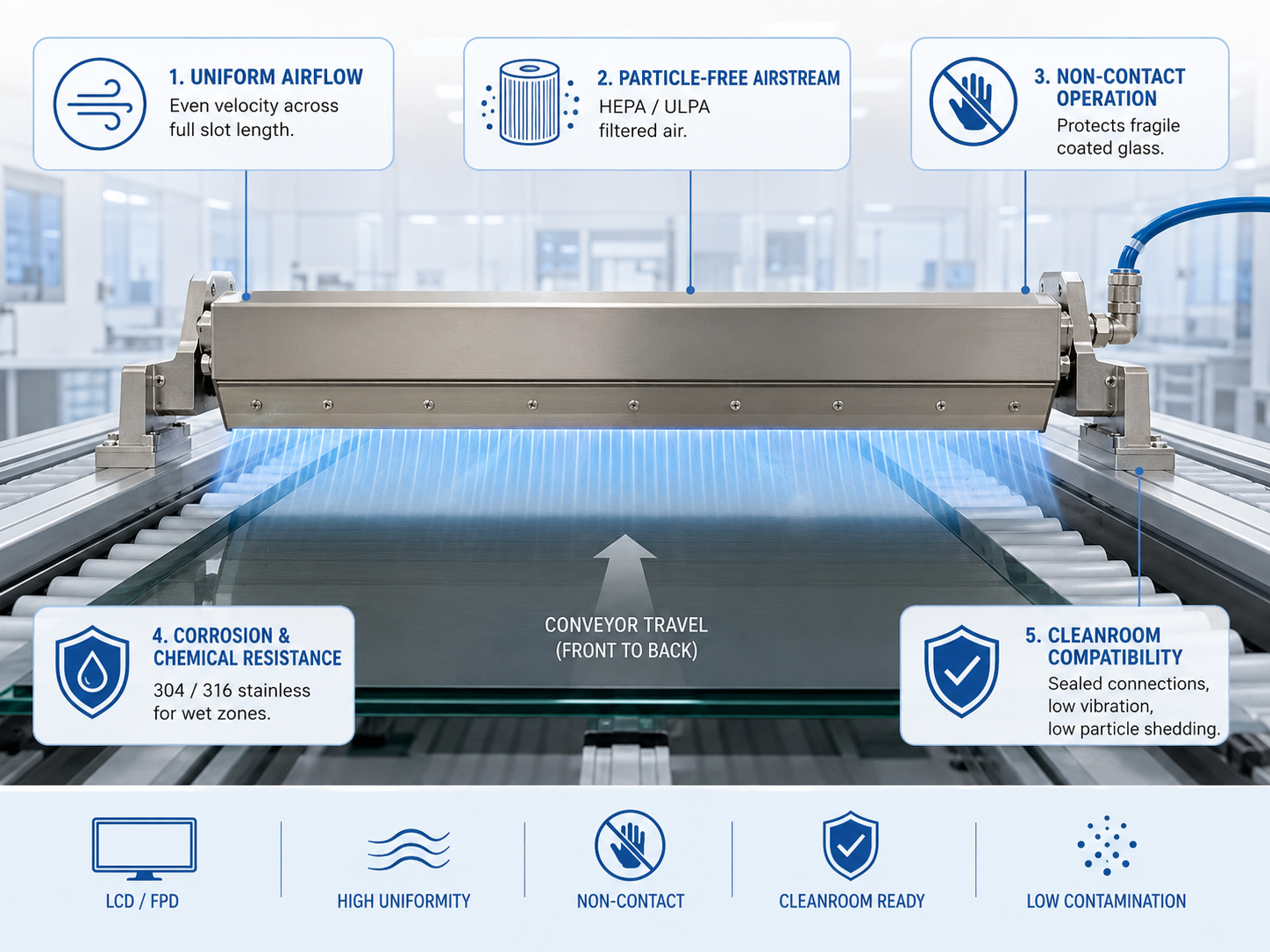

A fabricação de LCDs impõe requisitos de desempenho mais exigentes aos sistemas de lâminas de ar do que a maioria das aplicações industriais em geral. As seguintes características são essenciais:
Uniformidade do fluxo de ar em toda a extensão da fenda.
A largura do substrato na produção moderna de LCD varia de 600 mm para gerações de painéis pequenos a mais de 3.000 mm para a Geração 10.5 (usada em painéis de televisão de 65 polegadas ou maiores). A lâmina de ar deve fornecer velocidade e pressão de fluxo de ar consistentes em toda a largura do substrato, sem que a variação de velocidade exceda alguns por cento do centro até a extremidade da fenda. A não uniformidade produz taxas de secagem diferenciais que aparecem como defeitos de revestimento no processo de fotolitografia.
Fluxo de ar livre de partículas
O fluxo de ar que sai da lâmina de ar deve estar livre de partículas. Na produção de LCD em salas limpas, o soprador que alimenta a lâmina de ar deve estar equipado com filtragem HEPA ou ULPA na entrada, e o corpo da lâmina de ar e o plenum interno devem ser limpos e validados como livres de partículas antes da instalação. Qualquer contaminação introduzida pelo próprio sistema de lâmina de ar anula o propósito da linha de limpeza.
Operação sem contato
Os revestimentos de ITO são finos, eletricamente condutores e mecanicamente frágeis. Qualquer contato físico com a superfície do substrato durante a secagem acarreta o risco de microarranhões que interrompem o fluxo de corrente e criam defeitos permanentes no painel. A secagem com lâmina de ar é inerentemente sem contato, tornando-se o único método viável de secagem de alto rendimento para substratos de vidro revestidos em produção contínua.
Resistência à corrosão e compatibilidade química
As linhas de limpeza de LCD utilizam água e produtos químicos. Elas empregam soluções alcalinas e solventes. As lâminas de ar não devem enferrujar devido a esses vapores. O aço inoxidável é o padrão para áreas úmidas. Utilize aço inoxidável de grau 304 ou 316. Lâminas de ar de alumínio funcionam em ambientes secos. Utilize alumínio somente onde a exposição a produtos químicos for baixa.
Compatibilidade com salas limpas
As salas limpas devem permanecer extremamente limpas. Os sistemas de corte de ar não devem gerar poeira, nem vibrar ou liberar partículas. Os sopradores devem ter superfícies lisas. Todas as conexões de tubulação devem ser vedadas para impedir a entrada de ar contaminado no sistema.

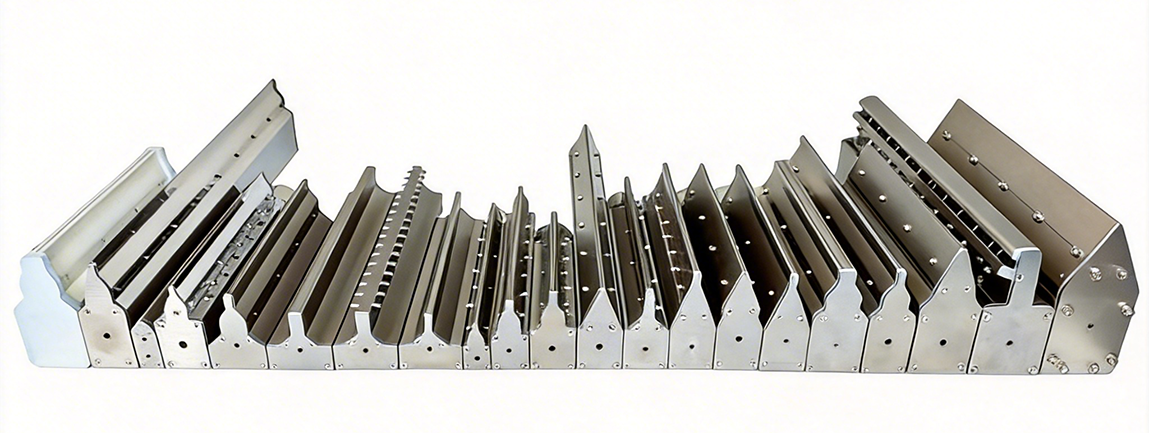

Tipos de lâmina de ar recomendados para limpeza de LCD
Facas de ar em aço inoxidável (304/316) : Utilizadas para secagem após enxágue. Não enferrujam. Funcionam bem em salas limpas. São adequadas para linhas de produção de vidro muito longas.
Facas de ar em liga de alumínio : Possuem revestimento resistente. Use-as para remover poeira em áreas secas. São leves e fáceis de instalar em tetos. Não as utilize perto de produtos químicos.
Sistemas de lâmina de ar ionizado : Estes utilizam um corpo em aço inoxidável. Possuem uma barra de íons acoplada. Secam o vidro e removem a estática simultaneamente. Isso é importante para substratos de vidro revestidos.
Configurações de dupla face: Estas utilizam duas lâminas de ar. Uma fica acima da esteira transportadora e a outra abaixo. Elas secam ambos os lados do vidro em uma única passagem, o que torna a linha de produção mais rápida.
Facas de ar tipo tornado : Elas criam um fluxo de ar giratório. Use-as para limpar as bordas do vidro. Use-as para peças com formatos complexos. Elas limpam locais que o ar comprimido não alcança.
A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia sediada em Shenzhen, que integra P&D, design, produção e vendas, com mais de10 anos de experiência especializadaem sistemas de lâminas de ar para aplicações de secagem, remoção de poeira e sopro de água em diversos setores da indústria de manufatura de precisão.
A QXY Machinery desenvolveu de forma independente uma gama completa de facas de ar — abrangendo variantes em liga de alumínio, aço inoxidável, liga de titânio, PVC e jato de água — em diversas configurações estruturais e especificações de tamanho completo. Nossos produtos atendem tanto às necessidades de linhas de produção padrão quanto a soluções personalizadas para aplicações exigentes, incluindo a fabricação de displays LCD e de tela plana, linhas de limpeza de PCBs, produção farmacêutica e processamento de alimentos.
Para engenheiros de fabricação de LCD e FPD que especificam sistemas de lâminas de ar para linhas de limpeza de substratos de vidro, a QXY Machinery oferece consultoria técnica precisa — abrangendo a seleção do tipo e material da lâmina de ar, recomendações sobre espaçamento entre as ranhuras e ângulo de impacto, dimensionamento do soprador, integração da ionização e análise de compatibilidade com salas limpas — para garantir que sua linha de limpeza atenda aos requisitos de qualidade de superfície para a produção de painéis de alto rendimento.
P: Por que a secagem com jato de ar é melhor para o vidro LCD?
A: A secagem por centrifugação é indicada para vidros pequenos. Painéis de vidro grandes são pesados demais para centrifugar. A secagem por infravermelho utiliza calor, que pode danificar ou deformar o vidro. Além disso, o infravermelho não remove poeira. As lâminas de ar não tocam o vidro, adaptam-se a qualquer largura, funcionam sobre uma esteira e removem água e poeira simultaneamente.
P: Qual é a abertura ideal da lâmina de ar para o vidro LCD?
A: Use um espaço entre 0,5 mm e 1,5 mm. Um espaço pequeno permite que o ar circule mais rapidamente. O ar mais rápido seca o vidro melhor. O espaço deve ser o mesmo em toda a extensão da faca. Isso garante uma secagem uniforme. Verifique o espaço ao longo de todo o comprimento para evitar pontos úmidos.
P: Um único jato de ar quente consegue secar os dois lados do vidro?
R: Não. Uma lâmina de ar seca apenas um lado. Você precisa de duas lâminas para secar os dois lados. Coloque uma lâmina acima do vidro e a outra abaixo. Essa é uma configuração de secagem dupla, que seca os dois lados em uma única passada. É o padrão para linhas de produção rápidas.
P: Como a ionização ajuda no desempenho do vidro LCD?
A: O vidro acumula eletricidade estática com muita facilidade. A estática atrai poeira do ar da sala limpa. Não é possível remover essa poeira apenas com ar comprimido. As barras de íons resolvem esse problema. Elas removem a carga estática. Assim, a poeira não adere ao vidro. O vidro permanece limpo para a próxima etapa de revestimento.
P: O que causa marcas d'água no vidro?
A: As marcas d'água aparecem se o fluxo de ar for muito lento, irregular ou se a lâmina de ar estiver muito distante do vidro. A água permanece no vidro e deixa manchas minerais. Use água limpa para o enxágue final. Ajuste a distância e o ângulo de montagem para evitar marcas d'água.
P: O material da lâmina de ar afeta a superfície do vidro?
A: A lâmina de ar comprimido não toca no vidro. Mas o material ainda importa. Uma lâmina enferrujada espalha poeira no vidro. O aço inoxidável permanece limpo e não solta partículas. Lâminas lisas e de alta qualidade protegem o vidro. O alumínio corroído pode causar contaminação.
P: As facas de ar comprimido conseguem lidar com vidros grandes da geração 10.5?
R: Sim. Fabricamos lâminas de ar com mais de 3000 mm de comprimento. Elas são compatíveis com as linhas de produção de vidro Gen 10.5. Essas lâminas grandes exigem sopradores potentes. O design mantém o fluxo de ar uniforme em toda a extensão. Muitas fábricas utilizam várias lâminas em sequência para secagem em alta velocidade.
