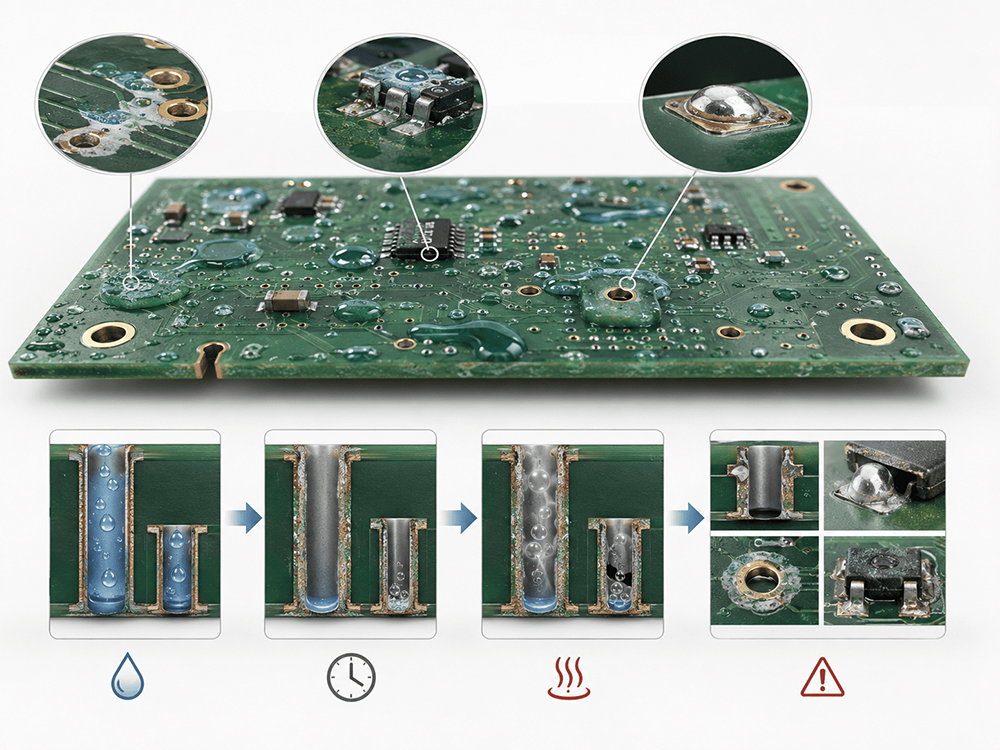

O problema: a água nas placas de circuito impresso causa defeitos reais.

As placas de circuito impresso passam por muitas etapas úmidas. Elas passam por corrosão. Passam por decapagem. Passam por galvanoplastia. Passam por limpeza química.

A água permanece na placa após essas etapas. A água fica acumulada na superfície plana. A água penetra nos furos passantes. A água se acumula ao redor dos pads. A água se acumula ao redor das áreas de contato dos componentes.

Como a água danifica as placas de circuito impresso

Essa água contém substâncias químicas. Essas substâncias provêm do líquido de processamento. Se a água secar na placa de circuito impresso, deixará resíduos químicos. Esses resíduos causam três grandes problemas:

Isso causa ferrugem em trilhas de cobre.

Isso causa oxidação nas almofadas metálicas.

Isso impede que a solda adira bem.

O perigo da água presa

O problema é pior para furos passantes. É pior ainda para vias cegas. A água fica presa no interior dos furos. Essa água escondida não seca rapidamente.

A placa de circuito impresso (PCB) segue para a próxima etapa com água ainda em seu interior. As etapas seguintes são galvanoplastia, impressão ou fornos de refluxo. Essa água oculta se transforma em vapor ou aprisiona ar. Isso causa três defeitos de fábrica:

Isso deixa buracos vazios no revestimento.

Isso enfraquece as juntas de solda.

Isso faz com que a placa de circuito impresso quebre depois que o cliente a compra.

A solução

As lâminas de ar resolvem completamente esse problema. Elas sopram um jato de ar limpo, removendo a água da superfície da placa de circuito impresso (PCB). Expulsam a água dos minúsculos orifícios, e funcionam muito rapidamente, secando a placa uniformemente. Tudo isso sem que a placa entre em contato com a PCB.

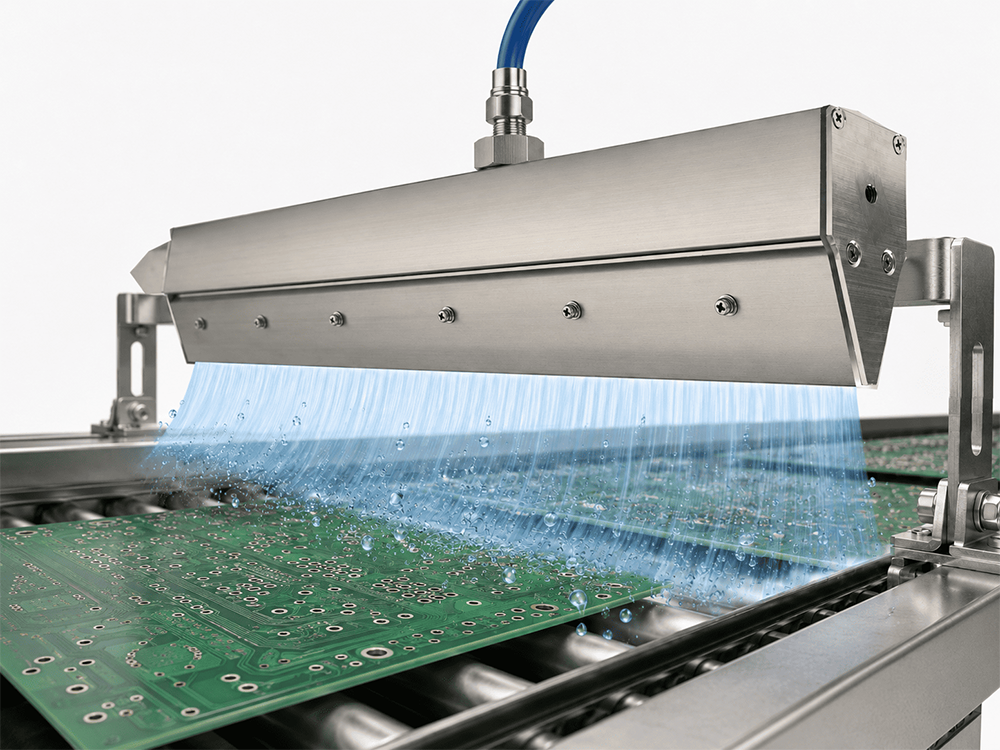

Como uma lâmina de ar remove água de placas de circuito impresso (PCBs)

Uma faca de ar é uma câmara longa e oca com uma ranhura usinada com precisão ao longo de uma das bordas. Ela se conecta a um soprador. O soprador empurra o ar para dentro da câmara, e o ar sai pela ranhura como uma cortina plana de alta velocidade.

A prancha se desloca em uma esteira através dessa cortina de ar. O fluxo de ar atinge a superfície da prancha em um ângulo e remove a película de água. Sem rolos. Sem contato. Sem limpadores.

Por que o ângulo importa

Na maioria dos sistemas de limpeza de placas de circuito impresso (PCBs), a lâmina é posicionada em um ângulo de 15° a 45° em relação à superfície da placa, apontando na direção do movimento da esteira. Isso permite que o fluxo de ar empurre a água em direção à borda posterior da placa e para fora da superfície, em vez de empurrá-la de volta sobre áreas limpas.

Para placas de dupla face, são necessárias lâminas de ar acima e abaixo da esteira. Ambos os lados são secos em uma única passagem.

E quanto aos furos passantes?

As lâminas de ar padrão para fendas lidam bem com a água na superfície. Mas os orifícios passantes são diferentes — a água dentro de um orifício de 0,3 mm ou 0,5 mm não sai apenas por uma cortina de ar laminar. A velocidade do ar na entrada do orifício não é alta o suficiente para empurrar a água completamente através dele.

É aqui que a faca de ar de furos pequenos da QXY Machinery entra em ação, ideal para trabalhos em placas de circuito impresso (PCBs). Ela utiliza uma lâmina com borda reforçada e um padrão de furos em duas fileiras: uma fileira de furos retos e outra de furos angulares. O diâmetro padrão dos furos é de 1 mm. Isso concentra o fluxo de ar em jatos direcionados que penetram nas aberturas dos furos e impulsionam a água através da placa.

O espessamento da borda da lâmina é intencional — aumenta a concentração da pressão do ar na saída e fortalece a força do vento. Essa força extra é o que limpa buracos que uma faca de fenda padrão não consegue alcançar.

Localização das lâminas de ar em uma linha de processamento úmido de PCBs

As lâminas de ar não estão localizadas apenas na saída final da máquina de limpeza. Em uma linha de limpeza úmida de PCBs bem projetada, elas são encontradas em vários pontos:

• Após a revelação: Remove a solução reveladora da superfície da placa antes que ela entre no tanque de corrosão. Reduz a contaminação por produtos químicos e mantém a solução de corrosão limpa.

• Após a corrosão: Remove o agente corrosivo da placa. O agente corrosivo de cobre que permanece na superfície continua reagindo. Mesmo um atraso de 10 segundos causa corrosão excessiva nas bordas das trilhas.

• Após a remoção: Remove a solução removedora após a remoção da película seca de proteção. Essencial para evitar a contaminação do próximo banho químico.

• Após o enxágue final: A etapa mais importante. É aqui que todos os resíduos químicos devem ser removidos antes que a placa siga para a secagem ou para o próximo processo. O jato de ar precisa lidar tanto com a água da superfície quanto com a água que entra pelos furos.

• Antes da soldagem ou impressão: Uma limpeza final com ar comprimido para remover quaisquer partículas ou umidade que tenham se depositado durante o transporte entre as etapas.

Em uma linha de processamento úmido horizontal — que é o padrão para a maioria da produção de PCBs atualmente — a faca de ar se integra diretamente à máquina. As placas deslizam sobre roletes através da máquina, e a faca de ar é montada ao longo de toda a largura da placa em cada ponto de saída.

Como escolher a lâmina de ar comprimido certa para sua linha de PCB

A escolha depende de três fatores: a posição na linha de montagem, a composição química da placa e se há furos passantes para os componentes.

Posição 1: Após revelação ou após enxágue final (sem ácido, química suave)

Lâmina de ar padrão em liga de alumínio . Ranhura ajustável com espaçamento de 0,5 a 1 mm para a maioria das placas de circuito impresso. Pode ser montada acima e abaixo para secagem em ambos os lados. Comprimento da lâmina = largura da placa + 20 mm de saliência mínima em cada lado.

Posição 2: Após ataque químico ou remoção (química ácida/alcalina)

Utilize aço inoxidável (grau 304) ou PVC. O alumínio corrói em ambientes com agentes de corrosão ácida ao longo do tempo. O aço inoxidável apresenta melhor desempenho e mantém a precisão dimensional da ranhura. O PVC é a opção de menor custo para aplicações com temperaturas não elevadas.

Posição 3: Placas com furos passantes (PTH, vias cegas, vias enterradas)

Adicione a cortina de ar com orifícios pequenos — seja como a cortina principal ou montada após a cortina de fenda. O padrão de orifícios em fileira dupla (retos + angulares, diâmetro padrão de 1 mm) direciona o fluxo de ar para orifícios que uma cortina de fenda plana não alcança. Se suas placas tiverem orifícios de 0,3 mm ou menores, entre em contato com a QXY para discutir o dimensionamento personalizado dos orifícios.

Posição 4: Antes da soldagem ou montagem final

Lâmina de ar de liga de alumínio para remoção de partículas. Uma configuração de baixa pressão (1–2 psi) é suficiente. O objetivo é remover partículas, não líquidos. Pressão excessiva nesta etapa pode deslocar componentes SMD delicados, caso estejam previamente posicionados.

seleção do comprimento da faca

Escolha uma lâmina com comprimento adequado à largura da sua esteira. Se a sua placa tiver 600 mm de largura e a sua esteira 650 mm, utilize uma lâmina de 700 mm. Os comprimentos padrão da QXY chegam a 1.000 mm, com opções personalizadas de até 6 metros para linhas de produção de painéis de grande formato. Para lâminas com mais de 600 mm, recomenda-se o uso de alimentação com entrada dupla para manter um fluxo de ar uniforme em toda a extensão.

Produtos de corte a ar para PCB da QXY Machinery: Especificações

A QXY Machinery (Shenzhen Qixingyuan) produz diversos tipos de lâminas de ar utilizadas em linhas de limpeza de PCBs. A seguir, as principais especificações dos modelos mais relevantes para o processamento de placas de circuito impresso: Lâmina de ar para todos os furos (específica para PCB).

Aplicação principal: Linhas de processamento úmido horizontal de PCBs — secagem de furos passantes

Configuração dos furos: Dupla fileira: 1 fileira de furos retos + 1 fileira de furos angulares (padrão); padrões personalizados disponíveis.

Diâmetro padrão do furo: 1 mm (personalizável conforme a necessidade do cliente)

Variantes: Com asas / sem asas (à escolha do cliente)

Design da borda da lâmina: Borda espessa para maior pressão do ar na saída e maior força do vento.

Materiais disponíveis: Liga de alumínio (padrão); aço inoxidável sob encomenda.

Comprimento: Personalizado de acordo com a largura da esteira; entre em contato com a QXY para obter informações sobre o dimensionamento.

Entrada de ar: Entrada lateral; quantidade e diâmetro compatíveis com a largura da placa e a vazão necessária.

Observações: A largura da ranhura foi calibrada na fábrica; entre em contato com a QXY caso seja necessário ajuste em campo. Lâmina de ar para liga metálica (ranhura padrão — secagem de superfície)

Aplicação principal: Remoção de água superficial em placas e painéis de circuito impresso; limpeza geral de tubulações úmidas.

Largura da ranhura: Ajustável; intervalo padrão de 0,5 a 2 mm (definido na fábrica por encomenda)

Precisão da ranhura: Uniformidade da velocidade do ar ±5% em toda a extensão da lâmina.

Diâmetro da entrada de ar: 50 mm padrão (vários tamanhos disponíveis)

Quantidade de entrada: 1 ou 2 por faca, dependendo do comprimento da faca.

Comprimentos disponíveis: 150 mm / 300 mm / 450 mm / 600 mm / 800 mm / 1000 mm; comprimentos personalizados até 6 m

Material: Liga de alumínio com superfície anodizada dura

Resistência ao vento: Baixa — design com placa defletora dupla interna para velocidade de saída uniforme.

Pressão de operação: Compatível com sistemas de sopradores; pressão de trabalho típica de 2 a 6 psi.

Classificação de temperatura: Até 82 °C (180 °F) com calço de plástico padrão.

Observações: Largura da lâmina ajustável; processo de produção em molde para otimização de custos.

Aplicação principal: Linhas úmidas de PCB usando agentes de corrosão ácidos, removedores alcalinos ou produtos químicos agressivos.

Grau do material: aço inoxidável 304 (padrão); 316 disponível sob encomenda.

Largura da ranhura: Ajustável conforme a especificação do cliente.

Resistência: Resistente à corrosão da maioria dos produtos químicos utilizados no processo de fabricação de placas de circuito impresso; adequado para áreas sujeitas a respingos químicos.

Acabamento da superfície: Interior e exterior lisos; geometria sem frestas

Comprimentos disponíveis: Personalizados de acordo com a largura da esteira; a QXY oferece consultoria sobre dimensionamento.

Observações: Recomendado para saída de corrosão, saída de remoção e qualquer posição com exposição direta a produtos químicos.

Faca de ar comprimido em PVC (secagem de produtos químicos ácidos/alcalinos)

Aplicação principal: Linhas de PCB com química ácida ou alcalina concentrada — onde o alumínio sofreria corrosão.

Material: Cloreto de polivinila (PVC)

Largura da ranhura: Ajustável; design de ajuste simples em campo.

Resistência química: Adequado para ambientes adjacentes a líquidos ácidos e alcalinos.

Observações: Custo inferior ao do aço inoxidável para aplicações resistentes a produtos químicos; não recomendado para posições de alta temperatura.

Sobre a QXY Machinery

A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) fabrica facas de ar desde 2011. A empresa está sediada em Shenzhen — o centro da fabricação de PCBs e eletrônicos na China — e fornece sistemas de facas de ar para linhas de produção de PCBs, máquinas de limpeza de LCD, linhas de componentes eletrônicos e outras aplicações de fabricação de precisão há mais de 10 anos.

A QXY detém patentes em designs de lâminas de ar ajustáveis e produz mais de 15 tipos padrão de lâminas de ar, incluindo a lâmina de ar para furos pequenos, desenvolvida especificamente para secagem de componentes de placas de circuito impresso com furos passantes. Os produtos são fabricados utilizando processos de produção em molde, o que mantém as tolerâncias rigorosas e os custos competitivos em comparação com alternativas usinadas sob encomenda. Todas as lâminas são calibradas na fábrica antes da entrega.

Materiais disponíveis: liga de alumínio, aço inoxidável (304/316), PVC, liga de titânio. Comprimentos, padrões de furos, configurações de entrada e larguras de ranhura personalizados estão disponíveis. A equipe técnica da QXY pode calcular os requisitos do soprador com base no comprimento da lâmina e na aplicação — basta compartilhar a largura da placa, a velocidade da linha e a composição química do processo.

→ Entre em contato com a QXY Machinery para obter as especificações de uma faca de ar para sua linha de limpeza de PCBs.

Problemas comuns e como resolvê-los

Problema: Permanece água nos orifícios após a limpeza com lâmina de ar.

Causa: Utilizando uma faca de ar padrão com fenda — a cortina laminar não consegue penetrar em orifícios pequenos.

Solução: Troque ou adicione uma faca de ar com orifícios pequenos. Os jatos concentrados do padrão de orifícios em fileira dupla entram na abertura e impulsionam a água através dela. Aumente ligeiramente a pressão do soprador se os orifícios tiverem menos de 0,5 mm.

Problema: Secagem irregular — um lado seco, o outro molhado.

Causa: Configuração da lâmina de ar unilateral ou folga irregular na ranhura ao longo do comprimento da lâmina.

Correção: Instale lâminas de ar acima e abaixo da esteira para placas de dupla face. Verifique a uniformidade da folga da ranhura — se uma extremidade da ranhura for mais larga que a outra, a velocidade de saída será inconsistente. Redefina a folga da ranhura para a especificação de fábrica ou entre em contato com a QXY.

Problema: Marcas de água (listras secas e listras molhadas na superfície da prancha)

Causa: Pressão do soprador muito baixa ou lâmina montada muito longe da placa.

Correção: Reduza a distância entre a lâmina e a placa para 20–50 mm. Verifique a pressão de saída do soprador. Verifique se a folga da ranhura está ajustada corretamente — uma folga muito grande reduz a velocidade de saída. Busque uma pressão de trabalho de 2–4 psi na entrada da lâmina para a secagem típica da superfície da placa de circuito impresso.

Problema: Placas apresentando manchas de oxidação após a secagem.

Causa: Resíduos químicos deixados na prancha antes da secagem — enxágue incompleto ou jato de ar que não removeu todo o líquido.

Correção: Verifique primeiro a etapa de enxágue final. As lâminas de ar removem o líquido, não os produtos químicos dissolvidos — se a concentração de produtos químicos na água de enxágue for muito alta, o resíduo que permanecer após a secagem irá oxidar. Assim que a qualidade do enxágue for confirmada, otimize o ângulo e a pressão das lâminas de ar.

Problema: Corrosão da lâmina de ar após alguns meses perto da estação de corrosão.

Causa: Utilização de lâmina de ar comprimido de alumínio na zona de vapor do agente de corrosão ácida.

Solução: Substitua por uma lâmina de ar de aço inoxidável (grau 304) ou PVC. A liga de alumínio se degrada em ambientes ácidos. A corrosão dentro da ranhura altera a dimensão da folga e prejudica a uniformidade do fluxo de ar.
