Quais problemas ocorrem quando a largura da fenda da faca de ar não é compatível com o processo

2026-07-22

A largura da abertura da lâmina de ar pode parecer um detalhe pequeno. Na produção real, ela pode determinar se a linha seca completamente ou se deixa para trás água, poeira, fluido refrigerante ou resíduos de revestimento. Uma abertura muito estreita pode gerar alta velocidade, mas não volume de ar suficiente para a carga líquida. Uma abertura muito larga pode consumir mais ar, perder impacto útil, causar respingos e forçar o soprador a operar fora da faixa ideal.

Por isso, a largura da fenda da lâmina de ar deve ser selecionada levando em consideração o processo. A superfície do produto, a velocidade da linha, o tipo de líquido, a distância de trabalho, a fonte de ar, o comprimento da lâmina e o objetivo da secagem são fatores importantes. Alterar apenas a folga da fenda sem verificar o restante do sistema pode fazer com que o problema mude de lugar em vez de desaparecer.

Faca de ar de alumínio padrão da QXY Machinery, acionada por soprador.As referências geralmente utilizam uma faixa de abertura de 0,5 a 2 mm para secagem industrial geral. A secagem da superfície de PCBs costuma usar uma faixa mais estreita, de 0,5 a 1 mm. Esses valores são pontos de partida úteis, mas a configuração correta ainda depende da função que a linha de produção exige do jato de ar.

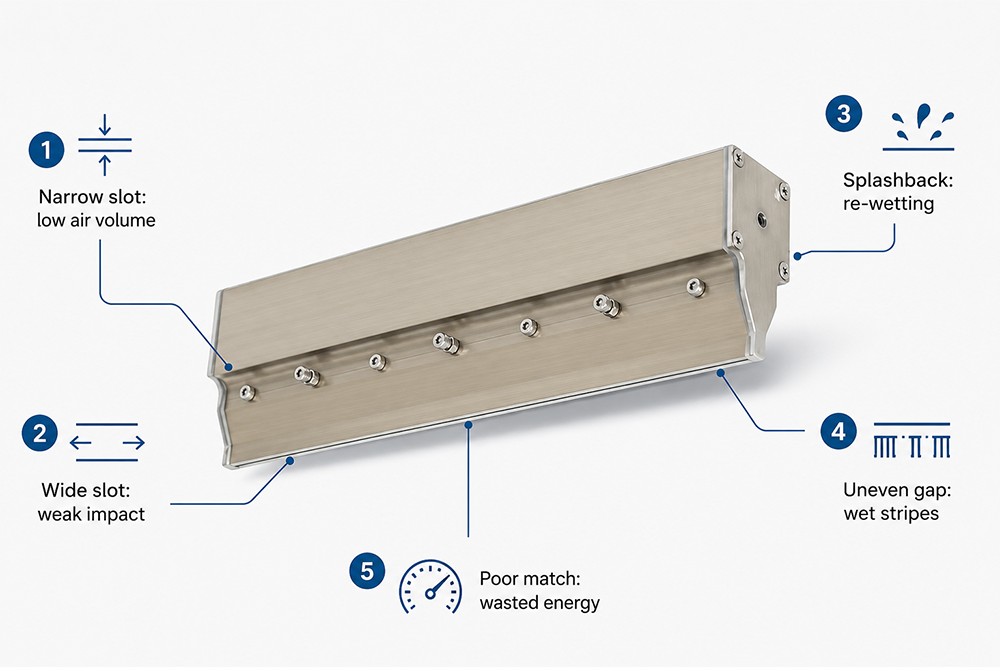

Por que a largura da fenda altera o resultado da secagem?

Uma lâmina de ar remove água ou detritos aplicando impacto na superfície e força de cisalhamento. A abertura da fenda controla a forma como o ar sai da lâmina. Uma abertura menor pode aumentar a velocidade de saída, mas também limita a quantidade de ar que passa pela abertura. Uma abertura maior pode permitir um maior volume de ar, mas a cortina de ar pode ficar menos concentrada se o soprador, o plenum e a distância não forem adequados.

O processo só se preocupa com o que atinge o produto. Se a cortina de ar perder força antes de tocar a superfície, a configuração da abertura não está ajudando. Se o ar atingir a superfície com muita força, pode espirrar água de volta no produto, deslocar peças leves ou criar névoa ao redor da máquina.

A largura da fenda também interage com a pressão. Aumentar a pressão para compensar uma configuração inadequada da fenda pode fortalecer ainda mais as zonas com bom desempenho, enquanto as zonas com baixo desempenho permanecem fracas. É por isso que a folga da fenda, o layout da entrada, a distância de trabalho e a compatibilidade do soprador devem ser verificados em conjunto.

Problema 1: A ranhura é muito estreita para a carga de líquido.

Uma fenda estreita pode parecer atraente porque o ar parece fluir rapidamente na saída. Em uma fina camada de água, isso pode funcionar bem. No entanto, em casos de enxágue pesado, película de líquido refrigerante, detergente espumoso ou resíduos pegajosos, uma fenda muito estreita pode não fornecer volume de ar suficiente para remover o líquido.

O sintoma na linha de produção é conhecido: a primeira seção parece seca, mas gotículas se reformam nas bordas, furos, ranhuras ou pontos baixos. Os operadores reduzem a velocidade da esteira, aumentam a pressão ou adicionam uma segunda passagem. O problema real pode ser que o processo precise de um volume de ar maior, e não apenas de um jato mais concentrado.

Uma abertura muito estreita também pode se tornar sensível a pequenas contaminações. Incrustações minerais, fiapos, resíduos químicos ou uma pequena rebarba na saída podem alterar a abertura efetiva. Quando a abertura já está apertada, um pequeno bloqueio pode criar uma faixa úmida visível.

Problema 2: A abertura é muito larga para a quantidade de ar disponível.

Uma fenda larga exige maior vazão do soprador ou da fonte de ar comprimido. Se a fonte de ar não conseguir suprir essa demanda na pressão necessária, a velocidade de saída diminui. A cortina de ar torna-se ampla, porém fraca. O produto continua saindo úmido, mesmo que o sistema esteja consumindo mais ar.

Esse erro é comum quando as equipes abrem a fenda para solucionar problemas de secagem deficiente. Às vezes, isso ajuda. Outras vezes, piora o sistema. O ponto de operação do soprador se altera, a perda no duto aumenta e a lâmina pode não conseguir mais gerar impacto suficiente na superfície a uma distância de trabalho normal.

Uma abertura muito larga também pode aumentar o ruído e a turbulência. A área de secagem pode parecer movimentada, com mais névoa e circulação de ar, mas o resultado na superfície não melhora. Isso é um sinal de alerta. Movimento dentro da máquina não significa força de secagem eficaz sobre o produto.

Problema 3: Aumento do respingo e da reidratação

As lâminas de ar devem direcionar a água para longe do produto em uma direção controlada. Quando a largura da fenda é muito grande, ou quando uma fenda larga é combinada com o ângulo errado, o ar pode levantar o líquido, transformando-o em névoa, em vez de espalhá-lo pela superfície. A névoa então se deposita novamente sobre o produto, rolos, proteções, sensores ou áreas próximas da esteira transportadora.

Isso é especialmente problemático antes da rotulagem, codificação, impressão, revestimento, inspeção ou embalagem. Um produto pode parecer seco no jato de ar e, em seguida, absorver umidade novamente alguns segundos depois da área circundante.

Nesses casos, reduzir a largura da fenda pode ajudar, mas somente se a distância e o ângulo de trabalho também estiverem corretos. As faixas de referência da QXY geralmente utilizam uma distância entre a lâmina e o produto de 20 a 50 mm e um ângulo de 15 a 45 graus em relação à superfície do produto, com o fluxo de ar angulado na direção do deslocamento da esteira.

Problema 4: Espaçamento irregular entre as ranhuras cria listras molhadas

A discrepância na folga da ranhura nem sempre se resume à largura média. Às vezes, o problema reside na inconsistência ao longo do comprimento. Uma seção pode ter 0,5 mm, outra 1,2 mm e outra parcialmente bloqueada. O produto fica exposto a uma cortina de ar irregular.

Listras úmidas, faixas secas/úmidas repetidas, diferenças nas bordas ou uma seção central fraca podem ser causadas por largura irregular das ranhuras. Aumentar a pressão do soprador raramente resolve esse problema completamente. Pode até sobrecarregar a área aberta enquanto a área com restrição continua apresentando desempenho inferior.

Para lâminas longas, a consistência da ranhura deve ser verificada juntamente com o equilíbrio da entrada. As lâminas de ar de alumínio padrão QXY visam uma uniformidade de fluxo de ar de +/-5% ao longo do comprimento da lâmina, e lâminas com mais de 600 mm geralmente usam entradas duplas para ajudar a preservar a distribuição de pressão.

Problema 5: O consumo de energia aumenta sem uma secagem mais eficiente.

A largura incorreta da fenda muitas vezes se disfarça como um problema de energia. Os operadores alargam a fenda, aumentam a potência do soprador ou elevam a pressão do ar comprimido porque a linha não está suficientemente seca. O sistema de ar trabalha mais, mas a superfície permanece inconsistente.

Isso ocorre porque a secagem não é controlada apenas pelo volume de ar. Uma abertura mal dimensionada pode direcionar o ar para um padrão incorreto. Também pode sobrecarregar o ventilador, aumentar a sensibilidade a vazamentos e tornar as perdas nos dutos mais significativas. A fábrica acaba pagando por mais ar sem obter um resultado de secagem estável.

Uma abordagem melhor é retornar ao processo: carga de líquido, velocidade da linha, formato da superfície, umidade desejada, distância de trabalho, folga da ranhura, configuração da entrada e capacidade do soprador. A ranhura é apenas uma parte dessa cadeia.

Tabela de diagnóstico rápido

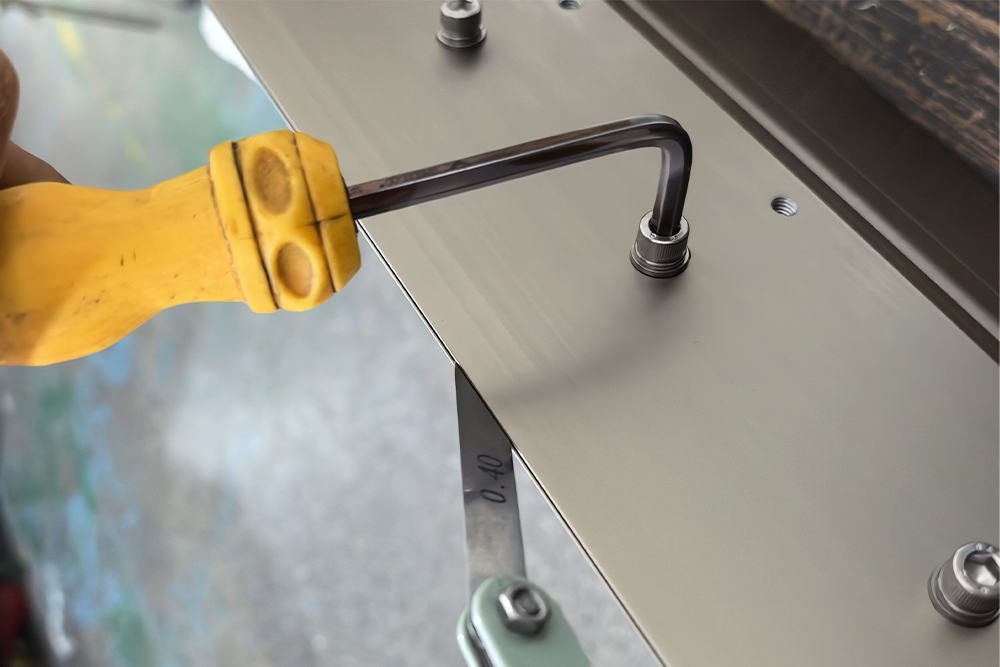

Como adequar a largura da ranhura ao processo

Comece pela secagem, não pelo parafuso de ajuste. Uma saída de enxágue de PCB, um limpador de vidro LCD, uma lavadora de tiras metálicas, uma linha de produção de garrafas, uma linha de produção têxtil e uma lavadora de peças usinadas não precisam da mesma cortina de ar. Uma fina película de água em uma superfície plana se comporta de maneira diferente de um fluido refrigerante espesso em uma peça fundida áspera ou de água retida na borda de uma tampa.

Para muitas tarefas gerais de secagem industrial, uma folga entre as ranhuras de 0,5 a 2 mm é uma faixa de referência prática. Para a secagem da superfície de placas de circuito impresso (PCBs), a QXY utiliza folgas de 0,5 a 1 mm para muitas placas, frequentemente com lâminas superior e inferior para secagem em ambos os lados. Para casos especiais, podem ser necessárias largura, comprimento e configuração de entrada de ranhura personalizados.

Após escolher a folga inicial, teste a linha em velocidade e carga de líquido normais. Verifique o produto imediatamente após a entrada de ar e novamente a jusante. Se a água retornar posteriormente, o problema pode ser respingos, drenagem inadequada ou reumedecimento por proteções próximas, e não simplesmente falta de ar.

Verificações de comissionamento antes da troca do slot

Antes de abrir ou fechar a fenda, registre a configuração atual. Anote a folga da fenda, a pressão do soprador, o tipo de fonte de ar, a distância entre a lâmina e o produto, o ângulo do ar, a velocidade da esteira, a largura do produto, o tipo de líquido e o nível de água restante. Sem esse registro, a equipe pode ficar girando em círculos, tentando resolver o mesmo problema.

Verifique se há filtros obstruídos, vazamentos nos dutos, braçadeiras soltas, ranhuras sujas, bordas tortas, calços desgastados e movimento do suporte. Essas falhas podem fazer com que um ajuste correto da ranhura pareça incorreto. Em lâminas longas, verifique também se a pressão de entrada está equilibrada em toda a sua extensão.

Caso seja necessário realizar ajustes em campo, utilize o método recomendado pelo fabricante. As lâminas de ar QXY são calibradas na fábrica de acordo com o pedido. Para processos de secagem críticos, é mais seguro confirmar a largura da fenda desejada e os limites de ajuste antes de alterar a folga no local.

Especificações de referência QXY para seleção da largura da ranhura

Sobre a QXY Machinery

A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia que integra P&D, projeto, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de facas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.

A QXY Machinery produz mais de 15 tipos padrão de facas de ar, incluindo facas de liga de alumínio, aço inoxidável, PVC, liga de titânio, facas para PCBs com furos pequenos, facas de ar anulares, facas de ar tipo tornado e configurações ar-ar. Para processos de secagem sensíveis, a QXY oferece suporte a largura de fenda, comprimento, configuração de entrada e compatibilidade de sopradores personalizados, com base no produto, na carga de líquido e no layout da máquina.

A QXY Machinery opera um sistema de produção completo, apoiado por um amplo fornecimento de matéria-prima e um rigoroso controle de qualidade. A capacidade de processamento estável e a expertise técnica especializada garantem produtos confiáveis, suporte preciso à aplicação e um eficiente serviço pós-venda.

-> Entre em contato com a QXY Machinery para obter suporte técnico sobre a largura da ranhura da faca de ar, compatibilidade com sopradores ou solução de problemas na linha de secagem.

Perguntas frequentes

P: Qual é a largura comum da fenda da lâmina de ar para secagem industrial?

A: Para muitas aplicações de secagem industrial acionadas por sopradores, 0,5 a 2 mm é uma faixa de referência comum. O ajuste final depende da quantidade de líquido, da velocidade da linha, da distância, do formato do produto, da capacidade do soprador e do objetivo da secagem.

P: O que acontece se a abertura da lâmina de ar for muito estreita?

A: O ar pode parecer fluir rapidamente, mas pode não ter volume suficiente para remover água pesada, líquido refrigerante, espuma ou resíduos pegajosos. Uma folga estreita também é mais suscetível a bloqueios e ajustes irregulares.

P: O que acontece se a abertura da lâmina de ar for muito larga?

A: Uma fenda larga pode consumir mais ar, diminuir a velocidade útil de saída se o soprador não conseguir acompanhar, causar respingos, aumentar o ruído e reduzir o controle da secagem.

P: Uma pressão mais alta pode corrigir a largura incorreta da ranhura?

A: Não de forma confiável. Pressão excessiva pode sobrecarregar zonas com bom desempenho, enquanto zonas com desempenho fraco ou bloqueadas ainda apresentam desempenho inferior. A folga da ranhura, o equilíbrio da entrada, a distância, o ângulo e a compatibilidade do soprador devem ser verificados em conjunto.

P: Por que minha faca de ar deixa listras molhadas?

A: Listras úmidas geralmente são causadas por folga irregular na ranhura, contaminação na saída, bordas danificadas, desequilíbrio na entrada ou uma distância de montagem que varia ao longo do comprimento da lâmina.

P: Devo ajustar a largura da ranhura no local?

R: Somente dentro da faixa recomendada pelo fabricante. As lâminas de ar QXY são calibradas na fábrica de acordo com o pedido, portanto, em processos críticos, é necessário confirmar a folga desejada e o método de ajuste antes de realizar alterações em campo.

P: Que informações devo fornecer antes de escolher a largura da ranhura?

A: Envie a largura do produto, a velocidade da linha, o tipo de líquido, o grau de secagem necessário, a fonte de ar disponível, os dados atuais do soprador, a distância de trabalho, o ângulo de instalação, o comprimento da lâmina de ar, os requisitos do material e fotos ou desenhos da estação de secagem.
