Em uma esteira estreita, o comprimento da lâmina de ar geralmente é fácil de determinar. A lâmina cobre o produto, o suporte tem espaço suficiente e o operador consegue visualizar o resultado da secagem em toda a largura. Linhas de produção largas são diferentes. Um pequeno erro de dimensionamento pode deixar as bordas úmidas, secar apenas o centro ou obrigar a equipe a operar o soprador com mais potência do que o necessário.
O erro comum é ajustar o comprimento da lâmina de ar apenas à largura nominal do produto. Uma chapa de 1000 mm recebe uma lâmina de ar de 1000 mm. Uma esteira de 1200 mm recebe uma lâmina de ar de 1200 mm. Isso parece lógico em um desenho, mas a área de secagem não é apenas uma dimensão. Trata-se da cortina de ar útil que atinge a superfície molhada com força suficiente, no ângulo correto, antes que a água escorra para uma borda ou ponto baixo.
Para linhas largas, o comprimento da lâmina de ar deve ser selecionado com base na largura real da área molhada, na variação do rastreamento do produto, no comportamento do cordão de corte, no ângulo de montagem, na distância de trabalho e no equilíbrio do fluxo de ar dentro do corpo da lâmina. Quanto mais longa a lâmina, mais importantes se tornam a configuração da entrada e a distribuição da pressão interna.
A primeira questão de dimensionamento é simples: qual área deve estar seca após a lâmina de ar? A resposta nem sempre é a largura total da esteira. Em linhas de produção de chapas, painéis, vidro, tiras metálicas, placas de circuito impresso (PCBs), têxteis e embalagens, a área úmida pode ser maior ou menor que o próprio produto.
Um produto plano pode acumular água na superfície superior, em ambas as bordas e, às vezes, sob a borda, onde as gotas se acumulam. Garrafas e recipientes podem precisar de cobertura em um padrão linear, e não em uma superfície plana. Uma faixa ou fita pode oscilar lateralmente. Se o jato de ar cobrir apenas a posição média do produto, a linha secará bem durante a preparação, mas apresentará falhas durante a produção normal.
Uma regra prática é definir três larguras antes de escolher o comprimento: a largura do produto, o movimento lateral máximo durante a produção e a zona de escoamento da umidade. A zona de escoamento da umidade é importante porque a água raramente se move diretamente para baixo. A cortina de ar a empurra para os lados, em direção à borda de fuga ou para um canal de drenagem. Se a lâmina terminar muito perto da superfície molhada, a água pode se acumular na borda e deixar uma gota visível.

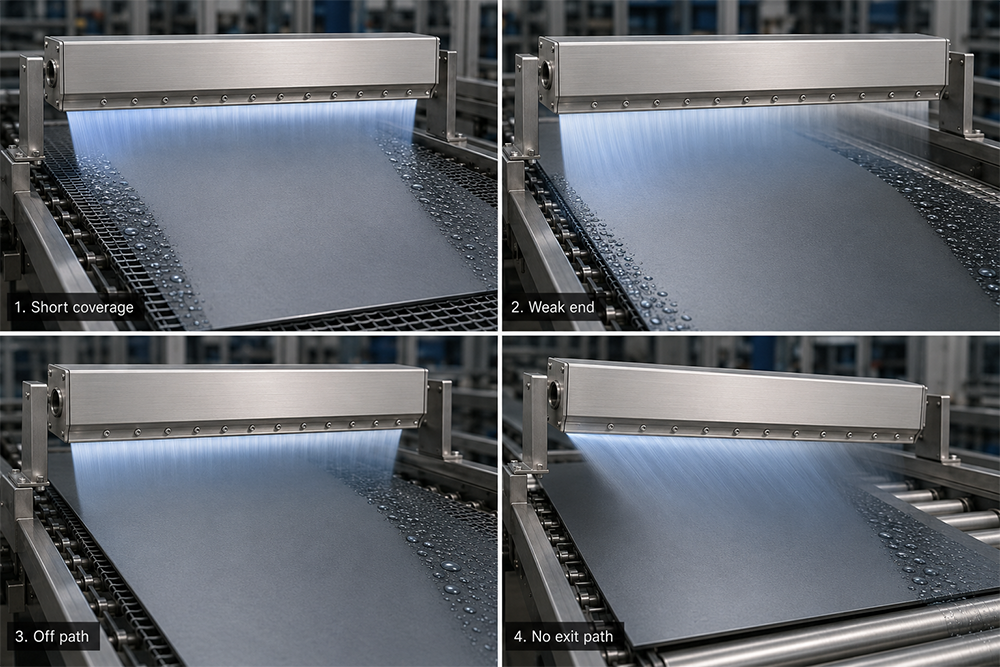

As bordas molhadas geralmente têm uma das quatro causas a seguir. A lâmina de ar pode ser muito curta. A cortina de ar pode ser mais fraca perto de uma das extremidades. O produto pode estar se movendo fora do caminho esperado. Ou a lâmina de ar pode estar montada de forma que o ar empurre a água em direção a uma borda sem proporcionar um caminho de saída limpo.
O comprimento é a causa mais fácil de identificar, mas não é a única. Uma lâmina de ar longa com um equilíbrio inadequado na entrada de ar ainda pode deixar um lado úmido. Em linhas largas, o ar precisa percorrer o plenum antes de sair pela abertura. Se uma entrada alimentar uma área excessiva da lâmina e a extremidade oposta receber menos pressão, o centro e a extremidade oposta podem não secar na mesma velocidade.
Por isso, a secagem nas bordas deve ser verificada em condições reais de linha, e não apenas durante um breve teste estático. Opere a esteira em velocidade normal. Utilize a carga real de enxágue, lavagem, refrigerante, revestimento ou líquido. Observe os primeiros 50 a 100 mm próximos a cada borda. Se o centro secar, mas uma das bordas continuar apresentando gotículas, a linha apresenta um problema de cobertura ou balanceamento.
Para muitos produtos planos e largos, a cortina de ar deve se estender além da largura do produto molhado. Essa saliência permite que a cortina de ar transporte a água da superfície em vez de parar exatamente na borda. Também protege contra pequenas alterações na trajetória do produto.
A saliência necessária depende da linha de produção. Uma linha de painéis estável pode precisar apenas de uma pequena folga. Uma linha de produção em bobina, têxtil, correia ou fileira de contêineres pode precisar de uma folga maior, pois o percurso do produto muda durante a operação. O processamento úmido de PCBs geralmente utiliza uma saliência mínima além da largura da placa, especialmente onde a água pode se acumular na borda da placa ou dentro dos furos. Para a secagem geral em linhas largas, é mais seguro discutir o comportamento real da borda em vez de copiar um valor fixo de outra máquina.
O excesso de tamanho também tem um custo. Uma lâmina muito mais longa do que a largura necessária para o corte a úmido consome ar em espaços não utilizados. Esse ar extra pode causar respingos, perturbar produtos leves ou aumentar o ruído. Um bom dimensionamento não se resume simplesmente à lâmina de ar mais longa possível. Trata-se de um comprimento suficiente para cobrir a área de trabalho e o movimento da lâmina sem desperdiçar ar fora do processo.
Uma única lâmina de ar longa proporciona uma cortina de ar limpa e contínua. É mais fácil de alinhar e proteger. Também evita as pequenas zonas de fragilidade que podem surgir entre lâminas separadas se o espaçamento entre elas for inadequado. Para muitas aplicações em chapas, painéis e esteiras transportadoras, uma única lâmina de ar longa, com design adequado, é a configuração preferida.
Várias lâminas de ar mais curtas podem ser úteis quando a estrutura da máquina possui travessas, portas de manutenção, sensores ou guias de produto que obstruem o caminho. Elas também podem ser úteis quando diferentes zonas necessitam de ângulos diferentes ou quando uma linha muito larga precisa ser alimentada por ramificações de sopradores separadas. O risco é a sobreposição. Se as lâminas não se sobrepuserem corretamente, uma linha fina e úmida pode aparecer entre elas. Se a sobreposição for excessiva, os jatos cruzados podem criar turbulência e empurrar a água de volta para o produto.
A escolha deve ser feita com base no layout da máquina e no resultado da secagem, e não na conveniência do catálogo. Em uma linha de 1,5 m ou 2 m, uma lâmina longa personalizada com entradas balanceadas pode ser mais eficiente do que várias lâminas pequenas de catálogo. Em uma linha com muitas obstruções, duas ou três lâminas mais curtas podem ser mais fáceis de instalar e fazer manutenção.
Facas de ar longas precisam de pressão interna estável. Se a entrada for muito pequena ou mal posicionada, a lâmina pode receber um fluxo de ar forte próximo à entrada e um fluxo mais fraco mais distante. Os operadores costumam tentar corrigir isso aumentando a pressão do soprador. Isso pode secar um pouco melhor o lado com fluxo mais fraco, mas pode causar excesso de ar no lado com fluxo mais forte e desperdício de energia.
A QXY Machinery utiliza configurações de entrada única e dupla, dependendo do comprimento e da aplicação. Como referência geral, as facas de ar de alumínio padrão da QXY utilizam uma entrada para facas de até 600 mm e duas entradas para facas com mais de 600 mm. Para tubulações largas, o diâmetro da entrada, a quantidade de entradas, a posição da entrada e o layout do coletor devem ser considerados juntamente com o comprimento da lâmina.
Um duto dividido em Y equilibrado, mangueiras de comprimento semelhante em ambos os lados e um soprador com capacidade suficiente ajudam a que toda a extensão da lâmina de ar funcione como uma única ferramenta de secagem, em vez de duas zonas desiguais. O objetivo não é simplesmente gerar mais ar, mas sim criar uma lâmina de ar útil e uniforme de uma extremidade à outra.
Os valores a seguir são pontos de partida úteis ao discutir uma linha de produção de grande porte com a QXY Machinery. O dimensionamento final ainda deve ser baseado na largura do produto, velocidade da esteira, carga de líquido, fonte de ar, espaço de montagem e nível de umidade necessário após a estação.
Ponto de referência | Valor ou recomendação QXY |
Comprimentos padrão | 150, 300, 450, 600, 800 e 1000 mm |
Comprimento personalizado | Disponível até 6.000 mm para linhas largas. |
Espaço entre as ranhuras | Padrão de 0,5 a 2 mm; configurado na fábrica de acordo com o pedido. |
Uniformidade do fluxo de ar | A meta de calibração de fábrica é de +/-5% ao longo do comprimento da lâmina. |
Configuração de entrada | Entrada única para facas de até 600 mm; entrada dupla para facas mais longas. |
Pressão típica do soprador | 2-6 psi (0,14-0,42 bar) para sistemas acionados por soprador. |
Distância de trabalho | 20-50 mm para diversas aplicações de secagem |
Esses valores são pontos de referência, não garantias automáticas. Uma linha de 2.000 mm secando uma fina película de água a uma velocidade moderada não é a mesma coisa que uma linha de 2.000 mm transportando fluido refrigerante pesado, enxágue químico ou resíduos viscosos. A velocidade da linha, a textura da superfície, a viscosidade do líquido e a direção da drenagem alteram a configuração necessária.
O comprimento da lâmina de ar é medido ao longo da mesma. A cobertura de secagem efetiva é o que a cortina de ar realmente alcança na superfície do produto. Se a lâmina estiver montada muito longe, o jato se espalha e perde impacto. Se o ângulo estiver incorreto, o ar pode empurrar a água para os lados, para cima ou de volta para o processo.
Para muitas aplicações de secagem, uma distância entre a lâmina e o produto de 20 a 50 mm é uma faixa inicial prática. A QXY também utiliza um ângulo de impacto de 15 a 45 graus em relação à superfície do produto como uma faixa comum, com o fluxo de ar angulado na direção do deslocamento da esteira. Essas configurações ajudam o ar a romper a película de água e a remover as gotículas da superfície.
Em linhas largas, o suporte deve manter esse ângulo em toda a sua extensão. Uma lâmina longa que cede, torce ou fica mais próxima do produto em uma das extremidades pode causar secagem irregular, mesmo que a própria lâmina de ar seja bem fabricada. Isso é especialmente importante para estruturas leves, vãos longos e suportes ajustáveis que não são travados após o comissionamento.
A melhor forma de verificar é o próprio produto. Após a instalação, inspecione a superfície nas seguintes zonas: borda esquerda, centro-esquerda, centro, centro-direita e borda direita. Faça isso em velocidade e carga de líquido normais. Se possível, repita a verificação após a linha ter operado por tempo suficiente para que a temperatura, a umidade, a vazão da bomba e o rastreamento do produto atinjam condições normais.
Procure por gotejamento nas bordas, listras úmidas, respingos, movimentação do produto e marcas de secagem irregulares. Se apenas a borda estiver úmida, a lâmina de ar pode ser muito curta, estar muito próxima da borda do produto ou estar empurrando a água na direção errada. Se a extremidade oposta estiver fraca, verifique o equilíbrio da entrada e a resistência do duto. Se toda a largura estiver úmida, o problema pode estar no dimensionamento do soprador, na folga da fenda, na distância, no ângulo ou na velocidade da linha, e não apenas no comprimento da lâmina.
Um registro de comissionamento útil deve incluir o comprimento da lâmina de ar, a largura do produto, a saliência em ambos os lados, a folga da ranhura, a distância de trabalho, o ângulo, a pressão de entrada, o modelo do soprador, o comprimento do duto e a velocidade da linha. Essas anotações tornam a solução de problemas posterior muito mais rápida.
Ao solicitar um orçamento, não envie apenas a largura da esteira. Envie também a largura do produto, a movimentação máxima do produto, a área molhada, a umidade necessária, a velocidade da esteira, a fonte de ar disponível, o desenho de instalação, o espaço entre os suportes, a exposição a produtos químicos, a temperatura e se o produto é plano, redondo, poroso, flexível ou irregular.
Para a maioria dos ambientes industriais secos, uma lâmina de ar de liga de alumínio é uma opção inicial prática, pois é leve, econômica e adequada para secagem em esteiras transportadoras, secagem de painéis, secagem entre estágios de placas de circuito impresso, garrafas, vidro, tiras metálicas e automação em geral. O aço inoxidável deve ser considerado quando a lavagem frequente, o contato com alimentos, a exposição a produtos químicos ou a necessidade de um design higiênico fazem parte da linha de produção. PVC ou titânio podem ser necessários para ambientes mais corrosivos.
Linhas de produção amplas recompensam um dimensionamento cuidadoso. O comprimento correto da lâmina de ar proporciona cobertura suficiente nas bordas, secagem estável no centro e menor necessidade de compensação por parte dos operadores, seja aumentando a pressão ou diminuindo a velocidade da esteira.
A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia que integra P&D, projeto, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de facas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.
A QXY Machinery desenvolveu de forma independente dezenas de modelos de facas de ar, abrangendo ligas de alumínio, aço inoxidável, PVC, liga de titânio, facas de ar para PCBs com furos pequenos, facas de ar anulares, facas de ar tipo tornado e configurações ar-ar. Para linhas de produção extensas, a QXY pode fornecer facas de ar em comprimentos padrão e personalizados de até 6 m, com configuração de entrada, largura da fenda, material e direção de montagem adequados à esteira transportadora e à área de secagem.
A QXY Machinery opera um sistema de produção completo, apoiado por um amplo fornecimento de matéria-prima e um rigoroso controle de qualidade. A capacidade de processamento estável e a expertise técnica especializada garantem produtos confiáveis, suporte preciso à aplicação e um eficiente serviço pós-venda.
P: O comprimento da lâmina de ar deve ser o mesmo que a largura da esteira transportadora?
R: Nem sempre. O melhor ponto de partida é a largura real da área molhada, mais a margem para movimentação do produto e drenagem das bordas. Ajustar apenas à largura da esteira pode desperdiçar ar se o produto for estreito, ou deixar bordas molhadas se a zona molhada se estender além do percurso do produto.
P: Qual deve ser o comprimento da lâmina de ar comprimido em relação ao produto?
A: A saliência depende do processo. Produtos planos e estáveis podem precisar apenas de uma pequena folga, enquanto materiais como telas, têxteis, recipientes ou painéis com bordas em movimento podem exigir uma folga maior. A escolha mais segura baseia-se no rastreamento do produto, na movimentação da água e no resultado seco desejado em ambas as bordas.
P: Um soprador de ar longo consegue secar uma linha muito larga?
R: Sim, se o corpo da lâmina de ar, o layout da entrada, a capacidade do soprador e o coletor forem projetados para esse comprimento. Lâminas longas precisam de pressão interna balanceada. Para lâminas de ar de alumínio padrão QXY, entradas duplas são geralmente usadas para comprimentos acima de 600 mm.
P: Em que situações é melhor usar várias facas de ar mais curtas do que uma faca de ar longa?
A: Múltiplas lâminas podem ser úteis quando a máquina apresenta obstruções na estrutura, portas de acesso, sensores ou diferentes zonas de secagem. Elas devem ser alinhadas com cuidado. Uma sobreposição inadequada pode deixar uma faixa úmida entre as lâminas ou criar turbulência no ponto de encontro dos jatos.
P: Uma faca de ar mais comprida sempre precisa de um soprador mais potente?
R: Normalmente, uma área de cobertura maior requer um fluxo de ar total maior, mas a seleção do soprador também depende da folga da abertura, da pressão, das perdas no duto, da velocidade da linha e da carga de líquido. Aumentar o tamanho do soprador por si só não corrigirá uma entrada mal balanceada ou um ângulo de montagem incorreto.
P: Por que uma das bordas permanece úmida mesmo quando a lâmina de ar é longa o suficiente?
A: A causa pode ser fluxo de ar fraco em uma das extremidades, deslocamento do produto, desalinhamento do suporte, direção de drenagem inadequada ou distância de trabalho muito grande. Verifique as zonas de borda em velocidade de produção normal antes de alterar o comprimento da lâmina de ar.
P: Que informações devo enviar à QXY antes de escolher o comprimento da lâmina de ar?
A: Envie informações sobre a largura do produto, largura da esteira, alcance de movimentação do produto, área molhada, velocidade da linha, tipo de líquido, nível de umidade necessário, fonte de ar disponível, fotos ou desenhos da instalação, temperatura, requisitos de material e quaisquer limitações de espaço ao redor da estação de secagem.
