Faca de Ar com Entrada Única vs Entradas Duplas: Como Escolher a Configuração Ideal

2026-07-22

Uma faca de ar que não seja muito potente nem sempre é pequena demais. O problema geralmente está na entrada de ar. Para lâminas curtas, uma única entrada pode ser suficiente para preencher todo o espaço interno. Já para lâminas mais longas, o ar precisa percorrer uma distância maior dentro da faca antes de sair. Se a entrada for muito forte, um lado da faca pode atingir o alvo com muita força, enquanto o outro pode deixar água para trás.

Por isso, é importante escolher uma lâmina de ar com uma ou duas entradas. O ponto de entrada do ar influencia a distribuição do ar, a uniformidade da secagem, a eficiência do funcionamento do ventilador com a lâmina de ar, a quantidade de ar perdida no duto e a facilidade de instalação do sistema na máquina. Não se trata de uma decisão individual, mas sim de um fator determinante para a distribuição do ar.

Para quem compra esses dispositivos e para os engenheiros que os projetam, a principal questão é: um único ponto de entrada de ar consegue fornecer um jato forte ao longo de todo o comprimento da faca de ar, ou são necessárias duas entradas para manter o fluxo de ar uniforme de uma extremidade à outra?

Qual a função da entrada dentro de uma faca de ar?

Uma faca de ar é uma câmara pressurizada com uma estreita faixa de orifícios ou fendas. O ar entra no corpo através de uma ou mais entradas, preenche o plenum interno e sai como uma cortina de ar controlada. O produto só vê a cortina de ar final, mas a intensidade dessa cortina depende do que acontece primeiro dentro do corpo da faca.

Se a pressão interna permanecer estável, o ar sai da fenda com praticamente a mesma força ao longo de todo o seu comprimento de trabalho. Se a pressão cair em direção à extremidade oposta, a cortina de ar torna-se irregular. Em uma linha de secagem, a zona mais fraca torna-se o limite. Os operadores podem aumentar a pressão do soprador para corrigir o lado úmido, mas isso pode sobrecarregar o lado mais forte, aumentar o ruído, movimentar produtos leves ou desperdiçar energia.

Uma boa configuração de entrada reduz esse problema. Ela ajuda o ar a chegar a todo o plenum sem exigir muito esforço de uma das extremidades da lâmina.

Quando uma faca de ar com entrada única faz sentido

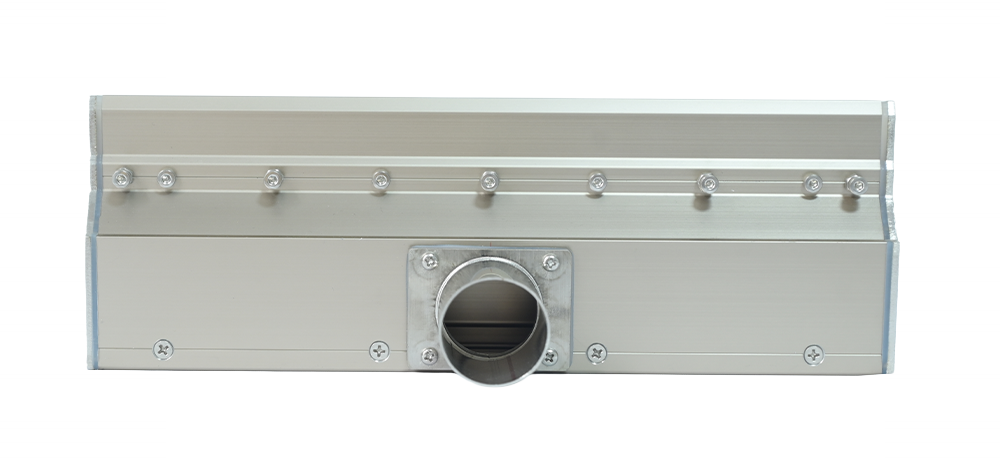

Uma faca de ar de entrada única possui uma única conexão de ar, o que a torna simples, compacta e fácil de instalar. A faca de ar de entrada única é ideal para facas de ar curtas, pequenas áreas de secagem, transportadores estreitos e máquinas com espaço limitado, pois geralmente é a opção mais limpa.

Os designs de lâmina de ar com entrada única funcionam bem quando o comprimento da lâmina é moderado, a abertura não é muito larga e a quantidade de líquido não é excessiva. O objetivo da secagem não exige uma uniformidade extremamente precisa de ponta a ponta. Esses designs também são úteis quando a máquina tem espaço apenas para uma mangueira ou quando o suporte permite uma conexão de ar próxima ao centro ou à lateral da lâmina.

O problema com as lâminas de ar de entrada única surge quando se espera que a lâmina alimente uma fenda larga ou realize uma secagem de alto volume. O ar percorre um caminho específico, portanto, se o plenum e a entrada não forem dimensionados para o comprimento da lâmina de ar de entrada única, a velocidade de saída pode ser maior perto da entrada e menor na extremidade oposta da lâmina.

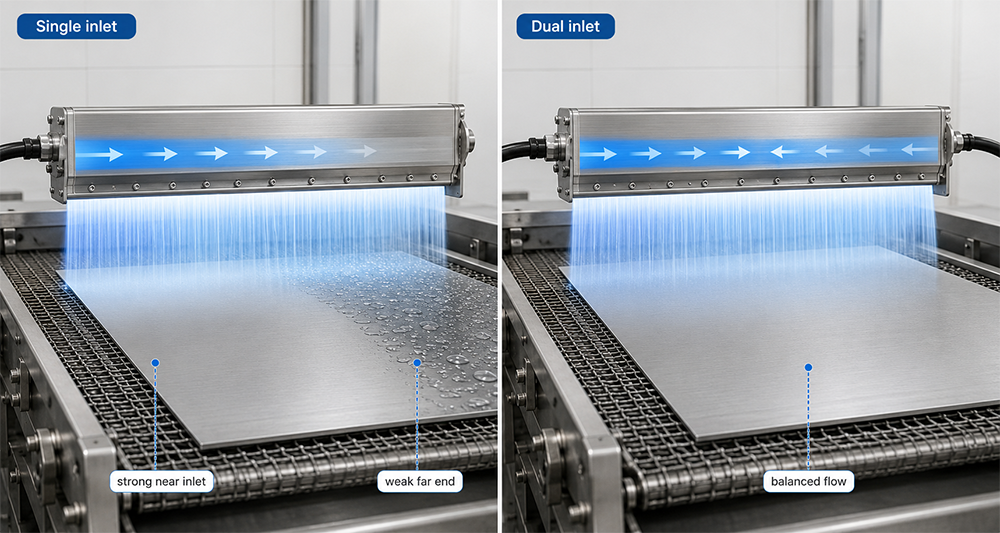

Por que as facas de ar longas frequentemente migram para entradas duplas?

Uma faca de ar de entrada dupla possui duas conexões de ar, geralmente dispostas de forma que o plenum receba ar de ambos os lados ou de dois pontos de alimentação balanceados. O objetivo não é simplesmente adicionar mais ar, mas sim tornar o fornecimento de ar mais uniforme ao longo de todo o comprimento.

A referência padrão da QXY Machinery é direta: as lâminas de ar de alumínio de até 600 mm geralmente utilizam uma entrada, enquanto as lâminas com mais de 600 mm passam a ter entradas duplas para ajudar a manter o fluxo de ar equilibrado. A mesma lógica se aplica a muitas aplicações de secagem de esteiras transportadoras, chapas, painéis, placas de circuito impresso (PCBs), garrafas e vidro.

Em uma lâmina longa, entradas duplas reduzem a distância que o ar precisa percorrer dentro do corpo. Isso pode melhorar o equilíbrio da pressão, reduzir o ressecamento da extremidade mais frágil e tornar a seleção do soprador mais previsível. Também é útil quando a linha precisa de uma abertura maior ou de uma vazão total mais alta, pois a demanda de ar é compartilhada por dois pontos de alimentação.

Tabela de seleção de facas de ar com entrada única versus entrada dupla

As entradas duplas ainda precisam de um coletor balanceado.

Duas entradas de ar não resolvem automaticamente todos os problemas de secagem. Se um dos dutos for mais curto, mais limpo ou menos obstruído que o outro, os dois lados podem não receber o mesmo volume de ar. O resultado pode ser muito semelhante ao desequilíbrio causado por uma única entrada de ar: um lado seca bem e o outro permanece úmido.

Um coletor Y balanceado geralmente é melhor do que uma conexão T simples com uma ramificação curta e uma longa. Diâmetro da mangueira, raio de curvatura, condição do filtro, braçadeiras, vazamentos e comprimento das ramificações são fatores importantes. Em tubulações maiores, o layout do duto deve ser revisado com a faca de ar, e não adicionado após a faca já ter sido selecionada.

As equipes de manutenção também devem verificar ambas as ramificações periodicamente. Um filtro parcialmente obstruído, uma braçadeira solta, uma mangueira amassada ou uma tela de entrada suja podem desequilibrar um sistema de entrada dupla após a instalação.

Como a configuração da entrada afeta a seleção do soprador

As lâminas de ar acionadas por soprador precisam de bastante ar para funcionar corretamente. Esse ar não precisa estar em uma pressão muito alta. Para sistemas acionados por soprador, a pressão do ar na entrada da lâmina geralmente fica entre 2 e 6 psi. A lâmina de ar fica tipicamente a 20-50 mm do objeto que está sendo seco. A abertura da lâmina geralmente é ajustada entre 0,5 e 2 mm. Isso se aplica à secagem industrial com lâminas de ar acionadas por soprador.

O soprador precisa ter o tamanho adequado para todo o sistema. Isso inclui o comprimento da lâmina de ar, o tamanho da abertura, o número de entradas, a quantidade de ar perdida no duto, a velocidade do fluxo na linha e o volume de líquido. Se você alterar a lâmina de ar de uma para duas entradas, não poderá simplesmente conectar o soprador a quaisquer duas mangueiras. O sistema precisa ter volume e pressão de ar suficientes após a divisão para que ambas as entradas recebam ar útil das lâminas de ar acionadas pelo soprador.

Utilizar duas entradas para a lâmina de ar pode garantir um funcionamento uniforme, mas também pode ser problemático se os dutos não forem suficientemente robustos. Se o soprador for muito pequeno ou os dutos muito estreitos, ambas as entradas podem não receber ar das lâminas de ar acionadas pelo soprador. Nesse caso, a lâmina de ar está configurada corretamente, mas o fornecimento de ar proveniente das lâminas de ar acionadas pelo soprador não é suficiente.

Sintomas comuns de uma configuração de entrada incorreta

O sintoma mais fácil de identificar é uma faixa úmida ou uma borda úmida na extremidade da lâmina. Se a secagem for intensa perto da entrada de ar e fraca longe dela, a distribuição do ar na entrada deve ser verificada antes de substituir a lâmina de ar ou aumentar a potência do soprador.

Outro sintoma é o ajuste instável. Os operadores aumentam a pressão para corrigir um lado, mas o lado oposto espirra água, agita o produto ou gera muito ruído. Isso geralmente significa que o sistema está compensando uma zona com baixa pressão em vez de corrigir o equilíbrio da pressão.

Um terceiro sintoma são reclamações repetidas após a manutenção. Se o sistema funcionar após a instalação, mas gradualmente apresentar irregularidades, inspecione as ramificações dos dutos, os filtros, as conexões de entrada, o estado das ranhuras e o alinhamento dos suportes. O equilíbrio da entrada e as condições de instalação funcionam em conjunto.

Guia Prático de Seleção

Quando você tem uma lâmina e a área que precisa secar não é muito extensa, um soprador de ar com entrada única é uma boa opção. Isso também se aplica quando não há muito líquido para lidar e você deseja tubulações simples. É ótimo para máquinas, peças pequenas e correias transportadoras estreitas, quando você precisa apenas soprar ar em um ponto específico.

Você deve usar um soprador de ar com entrada dupla quando a lâmina for longa e a área a ser seca for ampla. Essa também é uma boa opção quando você precisa garantir que tudo seque uniformemente de uma extremidade à outra. Se você tiver apenas uma entrada, ela pode não ser suficiente para secar toda a área. Os sopradores de ar com entrada dupla geralmente são a escolha ideal para máquinas grandes que trabalham com painéis longos, limpeza de componentes eletrônicos, fabricação de vidro, secagem de tiras de metal, trabalho com tecidos e secagem de fileiras de garrafas ou recipientes que necessitam de grande volume de ar.

Antes da seleção final, prepare as seguintes informações: largura do produto, comprimento da lâmina de ar, largura da fenda, tipo de fonte de ar, soprador disponível, trajeto do duto, desenho da máquina, distância de trabalho, velocidade da linha, tipo de líquido, requisitos de material e acesso para manutenção. Esses detalhes permitem que a QXY Machinery recomende um layout de entrada que se ajuste à máquina real, em vez de se basear apenas nas dimensões do catálogo.

Especificações de referência QXY para configuração de entrada

Esses valores são pontos de partida úteis. A configuração final ainda depende do processo. Uma lâmina de ar de 900 mm em uma linha de baixa vazão e baixa demanda pode não ter o mesmo desempenho que uma lâmina de 900 mm removendo água de enxágue pesada em alta velocidade. O layout da entrada, o soprador, a tubulação e a posição do suporte devem ser selecionados como um sistema único.

Sobre a QXY Machinery

A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia que integra P&D, projeto, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de facas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.

A QXY Machinery produz mais de 15 tipos padrão de facas de ar, incluindo facas de liga de alumínio , aço inoxidável , PVC, liga de titânio, facas para PCBs com furos pequenos, facas de ar anulares, facas de ar tipo tornado e configurações ar-ar. Para aplicações com restrições de entrada de ar, a QXY oferece suporte para facas de ar com comprimento, largura de fenda e configuração de entrada personalizados, além de compatibilidade com sopradores, com base na área de secagem e no layout da máquina.

A QXY Machinery opera um sistema de produção completo, apoiado por um amplo fornecimento de matéria-prima e um rigoroso controle de qualidade. A capacidade de processamento estável e a expertise técnica especializada garantem produtos confiáveis, suporte preciso à aplicação e um eficiente serviço pós-venda.

-> Entre em contato com a QXY Machinery para obter suporte técnico sobre configuração de entrada de ar comprimido, compatibilidade com sopradores ou solução de problemas em linhas de secagem.

Perguntas frequentes

P: Qual é a principal diferença entre uma faca de ar com entrada única e uma com entrada dupla?

A: Uma lâmina de ar de entrada única possui uma conexão de ar que alimenta o plenum. Uma lâmina de ar de entrada dupla possui duas conexões de ar, permitindo que lâminas longas recebam ar de maneira mais uniforme de ambos os lados ou de dois pontos de alimentação.

P: Quando devo escolher uma faca de ar com entrada dupla?

A: Escolha a entrada dupla quando a lâmina for longa, a largura de secagem for ampla, a linha precisar de secagem estável de ponta a ponta ou quando uma entrada única deixar uma zona de extremidade frágil. A QXY costuma usar entradas duplas para lâminas de alumínio padrão com mais de 600 mm de comprimento.

P: Uma faca de ar com entrada dupla é sempre mais potente?

R: Não automaticamente. As entradas duplas ajudam a distribuir o ar, mas o ventilador e as ramificações dos dutos ainda precisam de capacidade e equilíbrio suficientes. Uma tubulação inadequada pode tornar um sistema de entrada dupla desequilibrado.

P: Posso usar um soprador para uma faca de ar com entrada dupla?

R: Sim. Muitos sistemas de entrada dupla usam um soprador com um coletor dividido em Y balanceado. O importante é que ambas as ramificações tenham diâmetro adequado, resistência similar, conexões firmes e fluxo suficiente após a divisão.

P: Por que um lado da minha faca de ar é mais fraco que o outro?

A: As possíveis causas incluem uma lâmina de ar muito comprida para uma das entradas, um coletor de entrada dupla desequilibrado, vazamento no duto, filtros obstruídos, uma ranhura suja ou desalinhamento do suporte que altera a distância de trabalho.

P: A configuração da entrada de energia afeta o consumo de energia?

R: Sim. Se o layout da entrada estiver incorreto, os operadores podem aumentar a pressão do soprador para compensar as zonas com desempenho inferior. Uma configuração de entrada equilibrada pode reduzir esse tipo de desperdício, mas deve ser compatível com o soprador e a tubulação adequados.

P: Que informações devo enviar antes de escolher entre entrada simples ou entrada dupla?

A: Envie as especificações necessárias: comprimento da lâmina, largura do produto, velocidade da linha, meta de secagem, carga de líquido, espaçamento entre as ranhuras (se conhecido), fonte de ar disponível, trajeto do duto, desenho da máquina, requisitos de material e fotos do local de instalação.
