Como escolher a distância de montagem da faca de ar para melhor remoção de líquidos na superfície

2026-07-22

A distância de montagem da lâmina de ar é um dos ajustes mais fáceis de negligenciar. A lâmina pode ter o comprimento correto. O soprador pode ser potente o suficiente. A largura da fenda pode ser adequada. Mas se a lâmina de ar for montada muito longe da superfície, a cortina de ar perde impacto antes de atingir a água, poeira, cavacos ou fluido refrigerante. Se for montada muito perto, o ar pode espirrar líquido de volta, perturbar peças leves ou criar uma zona de sopro estreita que não alcança bordas e reentrâncias.

Uma boa distância de montagem não é a posição mais próxima possível. É a distância em que a lâmina de ar ainda possui força suficiente, largura suficiente e a direção correta para remover a contaminação da superfície. Para muitas aplicações de secagem e sopro, a QXY Machinery utiliza uma faixa de distância prática entre a lâmina de ar e o produto entre 20 e 50 mm. Distâncias acima de 60 mm geralmente apresentam perda significativa de velocidade, a menos que todo o sistema seja projetado para essa distância.

A distância ideal ainda depende do processo. Um painel de PCB plano, uma folha de vidro, uma fileira de garrafas, uma tira de metal, uma embalagem de alimentos, uma peça usinada e uma tela têxtil reagem de maneira diferente ao impacto do ar. A distância deve ser escolhida com base no comportamento do produto, e não apenas na conveniência do suporte.

Por que a distância de montagem altera a força de desprendimento?

O ar que sai de uma faca de ar não mantém a mesma forma para sempre. À medida que o jato se desloca, ele se espalha, diminui a velocidade e se mistura com o ar circundante. Uma curta distância mantém o ar concentrado. Uma distância maior dá ao jato mais tempo para se alargar e perder o impacto na superfície.

Essa perda é importante porque o processo de remoção da camada de água não depende apenas do volume de ar. O ar precisa atingir a superfície com força de cisalhamento suficiente para romper a película de água ou movimentar as partículas. Se a distância de trabalho for muito grande, os operadores costumam aumentar a potência do soprador para compensar. Às vezes, isso ajuda um pouco. Muitas vezes, porém, aumenta o ruído e o consumo de energia, enquanto o produto continua saindo úmido.

A distância também afeta a cobertura. Uma faca muito próxima pode criar uma linha de ação forte, porém estreita. Isso pode remover a água diretamente sob a fenda, deixando gotículas ao lado. Uma distância moderada pode permitir uma zona útil ligeiramente maior, mas uma distância excessiva torna a cortina de ar frágil.

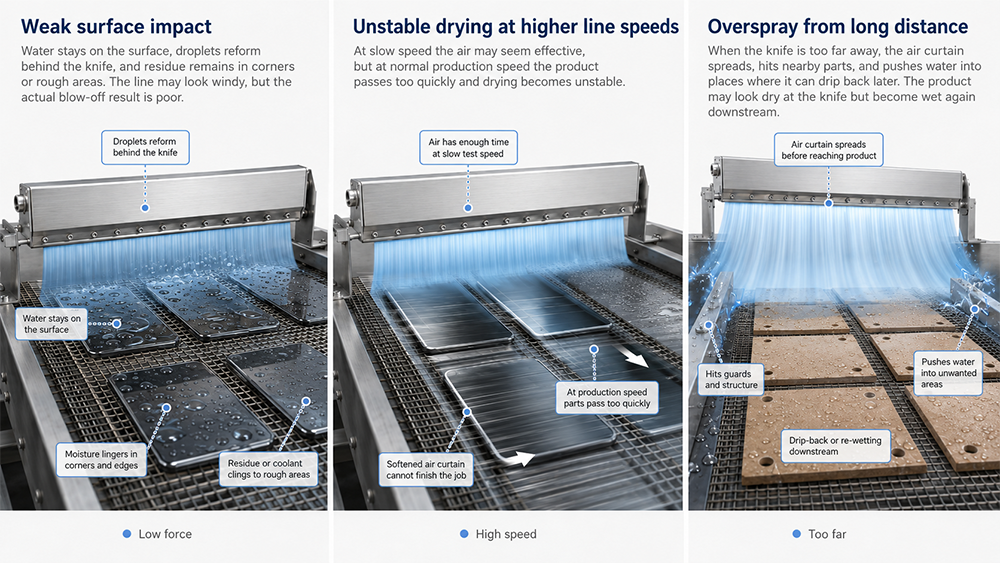

O que acontece quando a faca de ar está muito longe?

O primeiro sintoma é o fraco impacto na superfície. A água permanece na superfície, gotículas se reformam atrás da lâmina, a poeira permanece nos cantos ou o fluido refrigerante adere às áreas ásperas. A linha pode parecer bem ventilada, mas o resultado real do desprendimento é ruim.

Um segundo sintoma é a secagem instável em velocidades de linha mais altas. Em baixa velocidade, o ar pode ter tempo suficiente para agir. Em velocidade normal, o produto passa muito rápido e a cortina de ar amolecida não consegue concluir a secagem. Isso é comum quando uma máquina é testada lentamente durante a configuração, mas opera em velocidade mais alta na produção.

A longa distância também pode causar excesso de pulverização. A cortina de ar se espalha antes de atingir o produto, atinge proteções ou peças próximas e empurra a água para locais onde ela pode pingar de volta posteriormente. O produto pode parecer seco na lâmina e depois ficar úmido novamente mais adiante.

O que acontece quando a faca de ar está muito perto?

Muito perto não significa automaticamente melhor. Um jato de ar muito próximo pode atingir o líquido com força, mas pode não dar espaço suficiente para que ele se afaste. A água pode espirrar, ricochetear na direção oposta ou atomizar-se em névoa. Em produtos leves, o ar pode deslocar a peça, levantar uma película, vibrar uma bobina ou perturbar uma fileira de frascos.

Uma posição muito próxima também reduz a tolerância à variação na altura do produto. Se um painel deformado, uma peça saliente, uma tampa, um dispositivo de fixação ou uma junta de esteira se mover perto da lâmina de ar, a folga pode se tornar insegura ou inconsistente. Um produto pode secar bem, enquanto o próximo toca a zona de risco ou recebe um jato de ar muito mais forte.

A manutenção também se torna mais difícil. Uma lâmina montada muito perto de um processo úmido, sujo ou pegajoso pode acumular respingos e resíduos na saída. Isso pode alterar o desempenho da ranhura ao longo do tempo e criar listras úmidas.

Comece com uma distância viável, depois teste a linha.

Para muitas aplicações de secagem com faca de ar QXY, 20-50 mm é uma faixa inicial prática. É suficientemente próxima para manter o impacto na superfície, mas geralmente deixa espaço para movimentação do produto, suportes, proteções e drenagem. O ponto exato dentro dessa faixa deve ser determinado testando o produto real em velocidade normal.

Não realize testes com a esteira vazia e assuma que a configuração está correta. Execute a carga líquida normal. Utilize a altura real do produto, a textura da superfície e a velocidade da linha. Verifique a superfície imediatamente após a lâmina de ar e novamente a jusante. Se a água retornar posteriormente, o problema pode ser respingos, drenagem inadequada ou decantação de névoa, e não simplesmente falta de ar.

Se a linha de produção apresentar variação na altura do produto, utilize o produto mais alto esperado ou o ponto de fixação como parte do cálculo da distância. A distância de trabalho deve ser efetiva e mecanicamente segura.

A distância e o ângulo devem ser escolhidos em conjunto.

A distância de montagem não pode ser dissociada do ângulo. O guia de referência QXY geralmente utiliza um ângulo de incidência de 15 a 45 graus em relação à superfície do produto, inclinado na direção do deslocamento da esteira. O objetivo é desviar a água e direcioná-la para um dreno, e não apenas fazê-la atingir a superfície diretamente.

A curta distância, um ângulo muito acentuado pode causar respingos. A uma distância maior, um ângulo muito raso pode perder muita força antes de o líquido ser removido completamente. O melhor ajuste geralmente resulta de pequenas alterações: mova a lâmina alguns milímetros, ajuste o ângulo e, em seguida, processe o produto novamente na velocidade de produção.

Observe a direção do movimento da água. Se a água for direcionada lateralmente para um trilho guia, para cima em direção a uma proteção ou de volta para o produto, o ângulo e a distância estão prejudicando o processo.

Como o tipo de superfície altera a distância ideal

Painéis e chapas planas geralmente exigem um impacto estável e uniforme em toda a sua largura. Uma distância moderada ajuda a cobrir a superfície, mas a lâmina ainda deve estar perto o suficiente para evitar bordas frágeis. Para PCBs e linhas de vidro, uma distância inadequada pode deixar marcas de corte ou água dentro de pequenos detalhes da superfície.

Peças irregulares exigem mais cuidado. Nervuras, furos, ranhuras, tampas, bordas salientes, dispositivos de fixação e áreas rebaixadas podem bloquear o fluxo de ar ou criar zonas de sombra. Uma única posição de lâmina de ar plana pode não ser suficiente para todas as irregularidades. Nesses casos, uma lâmina secundária, uma lâmina angulada, uma lâmina de ar tipo tornado, uma lâmina de ar em anel ou um dispositivo de fixação específico para o processo podem funcionar melhor do que simplesmente aproximar uma lâmina.

Produtos flexíveis, filmes, etiquetas e têxteis precisam de uma distância que evite vibrações. Se a lâmina de ar estiver muito perto, o produto pode vibrar ou levantar. Se estiver muito longe, a superfície permanece molhada. O sistema de suporte sob o produto torna-se parte do sistema de secagem por ar.

Tabela de seleção rápida

Verificações de comissionamento antes da finalização da distância

Antes de fazer qualquer alteração, registre a configuração: distância de montagem, ângulo, largura da fenda, pressão do soprador, fonte de ar, velocidade da linha, altura do produto, tipo de líquido e locais onde a umidade permanece. Isso transforma o ajuste de distância em um teste controlado, em vez de uma mera tentativa e erro.

Sempre que possível, altere uma variável de cada vez. Se a equipe modificar simultaneamente distância, ângulo, pressão e largura da fenda, ficará difícil determinar o que melhorou o resultado. Comece com a distância e o ângulo e, em seguida, verifique se o soprador e a abertura da fenda ainda estão adequados ao processo.

Inspecione o suporte após o teste. Lâminas de ar longas podem ceder ou torcer se o suporte for frágil, o que altera a distância ao longo do seu comprimento. Uma lâmina pode estar a 30 mm do produto em uma extremidade e a 45 mm na outra. Essa diferença pode resultar em secagem irregular.

Especificações de referência QXY para distância de montagem

Sobre a QXY Machinery

A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia que integra P&D, projeto, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de facas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.

A QXY Machinery desenvolveu de forma independente dezenas de modelos de facas de ar, abrangendo ligas de alumínio, aço inoxidável, PVC, ligas de titânio, facas de ar para PCBs com furos pequenos, facas de ar anulares, facas de ar tipo tornado e configurações ar-ar. Para processos de sopro com restrições de distância, a QXY oferece suporte para personalização do comprimento da faca, largura da ranhura, configuração de entrada, seleção de materiais e orientações de montagem, com base na geometria do produto e na velocidade da linha.

A QXY Machinery opera um sistema de produção completo, apoiado por um amplo fornecimento de matéria-prima e um rigoroso controle de qualidade. A capacidade de processamento estável e a expertise técnica especializada garantem produtos confiáveis, suporte preciso à aplicação e um eficiente serviço pós-venda.

-> Entre em contato com a QXY Machinery para obter suporte técnico sobre distância de montagem da lâmina de ar, ângulo, compatibilidade com o soprador ou solução de problemas na linha de secagem.

Perguntas frequentes

P: Qual é a distância recomendada para a montagem da faca de ar?

A: Para muitas aplicações de secagem QXY e remoção de resíduos da superfície, 20-50 mm é uma faixa inicial prática. A distância final depende da altura do produto, da velocidade da linha, da carga de líquido, da folga da ranhura, do ângulo e da capacidade do soprador.

P: O que acontece se a lâmina de ar for montada muito longe da superfície?

A: A cortina de ar se espalha e perde impacto. Água, poeira ou fluido refrigerante podem permanecer no produto, especialmente em altas velocidades de linha ou em superfícies ásperas e rebaixadas.

P: É melhor montar a faca de ar o mais próximo possível?

A: Nem sempre. Uma proximidade excessiva pode causar respingos, névoa, movimentação do produto, vibração, acúmulo de resíduos na ranhura ou problemas de folga mecânica com peças e acessórios salientes.

P: Como o ângulo afeta a distância de montagem?

A: Distância e ângulo trabalham em conjunto. O sistema QXY geralmente utiliza ângulos de 15 a 45 graus em relação à superfície do produto, acompanhando o movimento da esteira, de modo que o ar disperse o líquido em vez de empurrá-lo de volta para o produto.

P: Por que meu soprador de ar seca bem no centro, mas não nas bordas?

A: As possíveis causas incluem distância de montagem muito curta para cobertura total da largura, saliência insuficiente, altura irregular do suporte, fluxo de ar insuficiente nas bordas ou drenagem inadequada nas extremidades do produto.

P: A distância de montagem deve ser testada na velocidade normal de produção?

R: Sim. Uma configuração que funciona em baixa velocidade de deslocamento pode falhar em velocidade de produção. Teste com o produto real, carga líquida normal, velocidade normal da esteira e espaçamento normal entre os produtos.

P: Que informações devo enviar à QXY antes de escolher a distância de montagem?

A: Envie desenhos ou fotos do produto, faixa de altura do produto, velocidade da linha, tipo de líquido, umidade necessária, comprimento da lâmina de ar, dados do soprador disponível, largura da fenda, espaço de instalação e quaisquer limites de folga de segurança.
