Por que o ângulo da faca de ar altera os resultados de secagem mais do que muitos compradores esperam

2026-07-22

Muitos compradores focam-se primeiro no comprimento da lâmina de ar, no tamanho do soprador ou na largura da abertura. Esses fatores são importantes. Mas, numa linha de produção real, o ângulo da lâmina de ar pode alterar o resultado da secagem tanto quanto esses outros. A mesma lâmina de ar pode secar de forma limpa, deixar bordas úmidas, causar respingos ou lançar água para a estação seguinte, dependendo de como estiver direcionada.

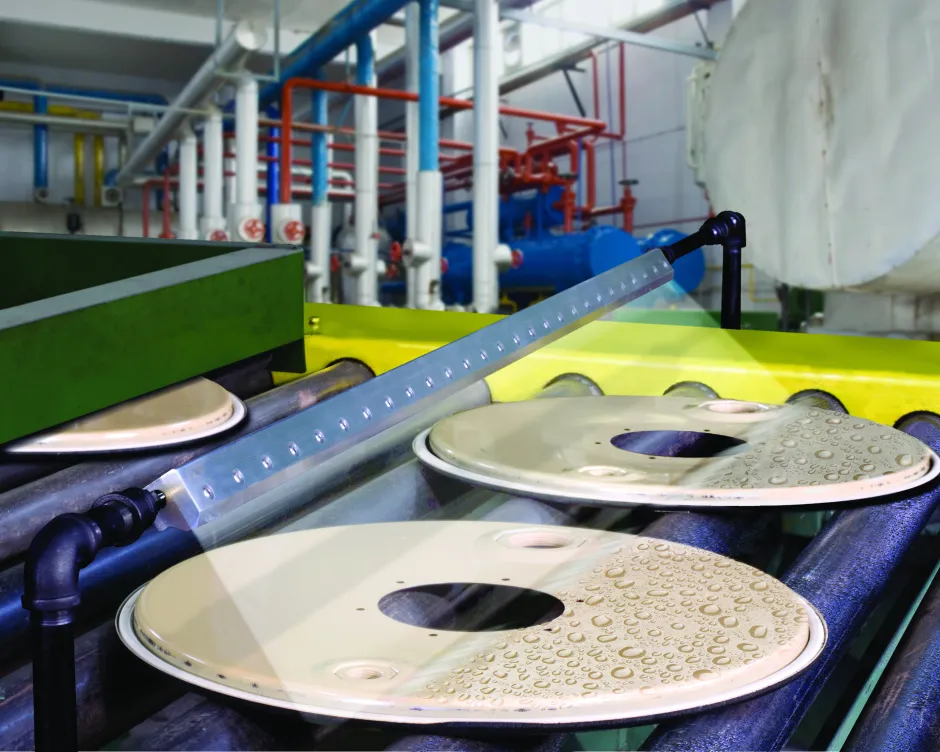

O ângulo determina para onde o ar empurra a água. Também altera a proporção do jato que se torna útil para o cisalhamento da superfície e a proporção que se transforma em respingo, névoa ou turbulência. Uma pequena mudança de ângulo pode direcionar a água para um caminho de drenagem. Um ângulo incorreto pode empurrá-la para um trilho guia, para baixo da borda do produto, de volta para a superfície ou para uma proteção onde ela pinga posteriormente.

Para muitas aplicações de secagem da QXY Machinery, um ângulo de impacto de referência prático é de 15 a 45 graus em relação à superfície do produto, com o fluxo de ar angulado na direção do deslocamento da esteira. Esta é uma faixa inicial, não uma regra fixa. O ângulo ideal depende da superfície, da quantidade de líquido, da velocidade da linha, da distância de montagem e do que o processo subsequente pode tolerar.

O ângulo controla a direção da água, não apenas a força de secagem.

Uma lâmina de ar não remove a água simplesmente atingindo a superfície. Ela move a água em uma direção específica. Essa direção é importante. Em uma esteira transportadora, o ar geralmente precisa empurrar a água em direção à borda de fuga, ao dreno lateral ou à área de coleta. Se o ângulo do ar for contrário a esse caminho, a secagem se torna instável.

Um comprador pode ver uma forte cortina de ar e presumir que o sistema tem força suficiente. Mas a força na direção errada pode agravar o problema. Ela pode romper a película de água, lançar gotículas lateralmente ou forçar a água para baixo da borda do produto. A superfície parece ativa, mas o produto ainda está molhado quando chega às etapas de rotulagem, impressão, revestimento, inspeção ou embalagem.

Por isso, o ângulo deve ser ajustado observando o movimento da água. A questão não é apenas se o ar atinge o produto, mas sim para onde a água vai depois de atingi-lo.

Um ângulo acentuado pode causar respingos.

Um ângulo acentuado aponta mais diretamente para a superfície. Pode gerar um forte impacto, mas também pode fazer com que a água seja repelida. Em painéis lisos, garrafas, peças metálicas e vidro, isso pode criar névoa ao redor da estação. O produto pode parecer seco por um instante e, em seguida, absorver umidade das proteções, rolos ou superfícies próximas.

Ângulos acentuados também podem perturbar produtos leves. Folhas finas, filmes flexíveis, etiquetas e embalagens leves podem vibrar ou levantar se o ar incidir diretamente sobre elas. Os operadores então reduzem a pressão, mas o problema real pode ser o ângulo e o suporte, e não a capacidade do soprador.

Um ângulo acentuado nem sempre é errado. Algumas cargas de líquidos pesadas ou peças ásperas exigem um impacto mais forte. O importante é garantir que a água saia do produto sem obstruções. Se ocorrerem respingos e reumedecimento, reduza o ângulo, altere o caminho de saída da água ou ajuste a distância de montagem antes de simplesmente aumentar a pressão do ar.

Um ângulo raso pode reduzir a capacidade de limpeza da superfície.

Um ângulo raso direciona o ar mais rente à superfície. Isso pode ser útil para varrer a água em direção a uma borda, mas se o ângulo for muito raso, o jato pode apenas deslizar sobre as gotas em vez de romper a película. O resultado é uma superfície que ainda apresenta uma fina camada úmida após a passagem do jato de ar.

Ângulos rasos também são sensíveis a características da superfície. Bordas elevadas, nervuras, furos, tampas e guias de produto podem bloquear a passagem do ar. A água pode ficar retida atrás de uma dessas características porque o ar nunca atinge a zona protegida.

Quando um ângulo raso falha, o sintoma geralmente não é um respingo dramático. É uma secagem incompleta silenciosa: pequenas gotas, cordões nas bordas, listras úmidas ou água acumulada em pontos baixos. A solução pode ser um ângulo ligeiramente mais íngreme, uma segunda lâmina, uma lâmina lateral ou um acessório específico para o produto.

O ângulo em relação ao movimento da esteira pode empurrar a água para trás.

Para secagem padrão em esteira transportadora, o guia de referência QXY direciona o fluxo de ar na direção do deslocamento da esteira. Isso ajuda a água a se afastar do produto que entra e a se mover em direção à saída ou ao dreno a jusante. Se a lâmina estiver angulada contra o deslocamento, o ar pode empurrar a água de volta para a zona úmida.

O fluxo de ar reverso pode causar reumedecimento. Um produto passa sob a lâmina de ar, mas a água é direcionada para o próximo produto, para o guia a montante ou para a superfície da esteira. A linha então passa a ter umidade se movendo na direção errada, mesmo que a lâmina de ar esteja funcionando.

Esse erro é fácil de passar despercebido em facas inferiores ou sistemas de dupla face. Uma faca inferior pode ser montada invertida ou apontada na direção errada. A superfície superior seca, mas a parte inferior continua pingando porque o jato de ar inferior envia água para dentro da esteira em vez de para longe dela.

Ângulo, distância e largura da ranhura trabalham em conjunto.

O ângulo não pode ser selecionado isoladamente. Um ângulo de 30 graus a 25 mm de distância não se comporta da mesma forma que um ângulo de 30 graus a 70 mm de distância. À medida que a distância aumenta, o jato se espalha e perde impacto na superfície. Conforme a largura da fenda muda, o equilíbrio entre velocidade e volume de ar se altera.

Um erro comum na resolução de problemas é ajustar apenas uma configuração. Os operadores aumentam a potência do soprador porque a superfície ainda está molhada, mas o ângulo está direcionando a água para um canto sem saída. Ou então, abrem a abertura porque um ângulo raso não está rompendo a película de água. O resultado é maior consumo de ar sem uma secagem estável.

Comece com uma combinação prática: distância de 20 a 50 mm, ângulo de 15 a 45 graus em relação à superfície e uma folga na ranhura adequada ao processo. Em seguida, teste o produto real em velocidade normal. Observe primeiro o percurso da água e, depois, ajuste a pressão e a folga.

O formato do produto altera o melhor ângulo.

Painéis planos geralmente precisam de um ângulo consistente em toda a sua largura. Se uma das extremidades da lâmina de ar estiver torcida, o centro pode secar, mas a borda pode espalhar água para a frente. Em superfícies largas de vidro, placas de circuito impresso (PCBs), chapas metálicas e painéis, o ângulo deve ser verificado da esquerda para a direita, e não apenas no suporte mais próximo do operador.

Garrafas, latas e recipientes geralmente precisam de um ângulo direcionado para a borda da tampa, ombro, costura lateral, área do rótulo ou borda inferior. Um ângulo reto na parte superior pode não atingir o ponto de contato ideal com o líquido. Facas laterais ou layouts com múltiplos ângulos podem funcionar melhor quando a área de contato com o líquido é vertical ou curva.

Peças irregulares precisam de mais testes. Nervuras, ranhuras, furos, dispositivos de fixação e áreas rebaixadas criam zonas de sombra. Se o ângulo não alcançar essas zonas, uma lâmina de ar tipo tornado, uma lâmina de ar tipo anel , uma lâmina de ar tipo furo pequeno ou uma segunda lâmina podem ser mais adequadas do que usar uma lâmina de corte padrão com mais força.

Tabela de diagnóstico rápido

Verificações de comissionamento antes de travar o ângulo

Não ajuste o ângulo da lâmina de ar com a esteira vazia. Utilize produtos reais, carga líquida normal, velocidade normal da linha e espaçamento normal entre os produtos. O comportamento da água é diferente quando a linha está cheia e a superfície se move na velocidade de produção.

Marque a posição do suporte após o teste. Registre o ângulo, a distância, a folga da ranhura, a pressão de entrada, o modelo do soprador, o percurso do duto, a velocidade da linha, o tipo de líquido e a altura do produto. Caso a linha sofra alterações posteriormente, essas anotações facilitarão a solução de problemas.

Verifique os resultados a curto e longo prazo. Um produto pode parecer seco na lâmina de ar, mas voltar a ficar úmido depois que a névoa se dissipar das proteções ou a água pingar de um trilho próximo. Se houver reumedecimento a longo prazo, o ângulo e o percurso da água devem ser verificados antes de substituir o soprador.

Especificações de referência QXY para configuração do ângulo da lâmina de ar

Sobre a QXY Machinery

A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia que integra P&D, projeto, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de facas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.

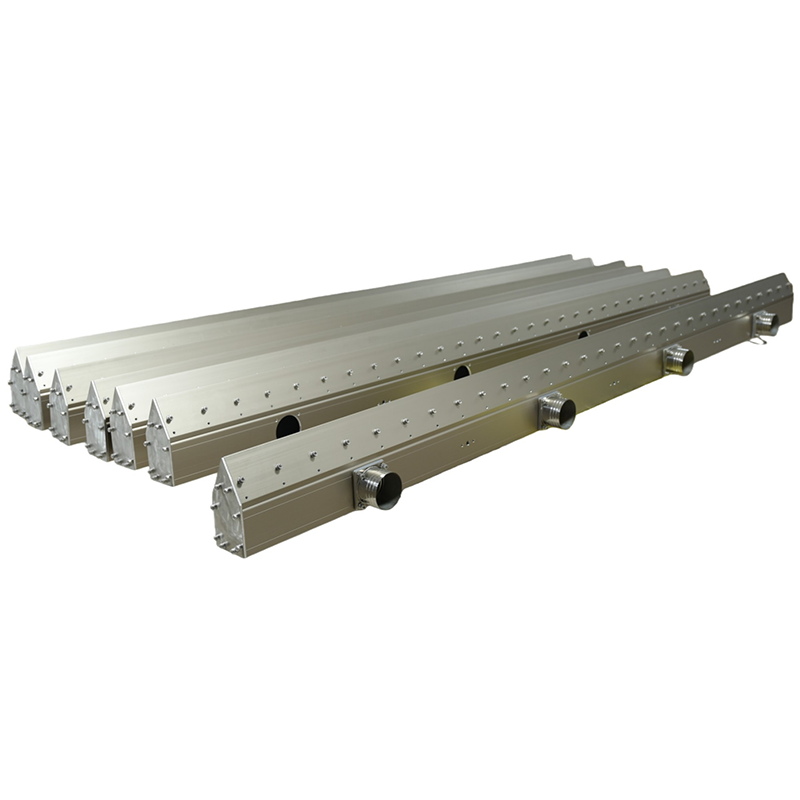

A QXY Machinery produz mais de 15 tipos padrão de facas de ar, incluindo facas de liga de alumínio, aço inoxidável, PVC, liga de titânio, facas para PCBs com furos pequenos, facas de ar anulares, facas de ar tipo tornado e configurações ar-ar. Para linhas de secagem com sensibilidade ao ângulo, a QXY oferece suporte na revisão do layout, direção de montagem, largura da ranhura, configuração de entrada, compatibilidade com sopradores e consultoria específica para testes do produto.

A QXY Machinery opera um sistema de produção completo, apoiado por um amplo fornecimento de matéria-prima e um rigoroso controle de qualidade. A capacidade de processamento estável e a expertise técnica especializada garantem produtos confiáveis, suporte preciso à aplicação e um eficiente serviço pós-venda.

-> Entre em contato com a QXY Machinery para obter suporte técnico sobre o ângulo da lâmina de ar, direção da água, compatibilidade do soprador ou solução de problemas na linha de secagem.

Perguntas frequentes

P: Qual é o ângulo recomendado para a lâmina de ar?

A: Para muitas aplicações de secagem padrão, a QXY utiliza um ângulo de 15 a 45 graus em relação à superfície do produto como uma faixa de referência prática, com o fluxo de ar angulado na direção do deslocamento da esteira.

P: Por que o ângulo da lâmina de ar afeta tanto a secagem?

A: O ângulo controla a direção da água e a força de cisalhamento na superfície. O mesmo volume de ar pode secar bem, deixar bordas molhadas ou criar respingos, dependendo de para onde o jato direciona a água.

P: Um ângulo de corte de ar mais acentuado é sempre melhor?

A: Não. Um ângulo acentuado pode gerar um forte impacto, mas também pode fazer a água ricochetear, criar névoa, deslocar produtos leves ou causar o reumedecimento de proteções próximas.

P: O que acontece se o ângulo da lâmina de ar for muito raso?

A: Um ângulo raso pode deslizar sobre as gotas em vez de romper a película de água. Isso pode deixar finas camadas úmidas, gotas nas bordas ou água atrás de saliências.

P: O jato de ar deve soprar no mesmo sentido ou contra o movimento da esteira?

A: Para a secagem padrão, o sistema QXY geralmente direciona o fluxo de ar em ângulo com o deslocamento da esteira, de modo que a água se afaste do produto que entra e se direcione para o dreno ou caminho de saída a jusante.

P: Por que a minha lâmina de ar inferior não seca bem a parte de baixo?

A: A lâmina inferior pode estar apontada na direção errada, montada muito longe ou empurrando água de volta para a esteira. Verifique o ângulo da lâmina inferior, a drenagem e a direção do fluxo de ar.

P: Que informações devo enviar para a QXY antes de escolher o ângulo da lâmina de ar?

A: Envie fotos do produto, localização da zona úmida, velocidade da linha, tipo de líquido, superfície seca necessária, disposição das lâminas de ar, distância, largura da fenda, dados do soprador e espaço de instalação.
