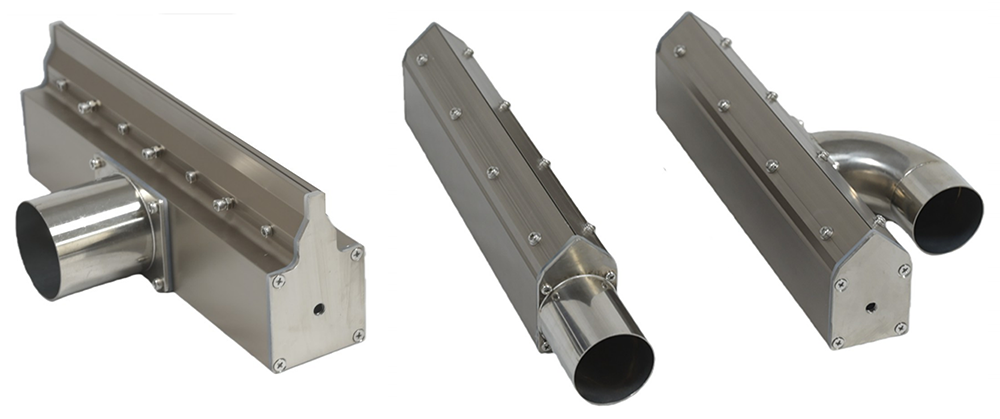

Layout de Faca de Ar Superior, Lateral ou Dupla Face: Qual a Melhor Opção para Sua Linha?

2026-07-22

A disposição das lâminas de ar não é apenas uma escolha de montagem. Ela determina onde o ar incide, para onde a água ou os detritos se movem e se o produto está realmente seco antes do próximo processo. Uma lâmina de ar superior pode limpar bem a superfície superior, mas deixar água sob as bordas. Uma lâmina de ar lateral pode resolver o problema da umidade em gargalos, mas não secar uma superfície plana na parte superior. Uma disposição com lâminas em ambos os lados pode secar as duas faces de um painel, mas requer espaço suficiente, suporte adequado e fluxo de ar equilibrado.

O projeto ideal de uma máquina de corte a ar começa com a análise do problema na linha de produção. Qual superfície precisa estar seca? Onde o líquido se acumula? Em qual direção a água deve se mover após o sopro? A estrutura da máquina suporta a máquina de corte sem bloquear o acesso? Essas questões são mais importantes do que escolher o projeto que parece mais simples em um catálogo.

Para muitos sistemas de secagem e sopro, a QXY Machinery utiliza configurações de referência práticas, como distância entre a lâmina e o produto de 20 a 50 mm, ângulo de impacto de 15 a 45 graus e espaçamento entre as ranhuras de 0,5 a 2 mm para secagem industrial geral. O layout ainda precisa ser compatível com a geometria do produto e a etapa do processo.

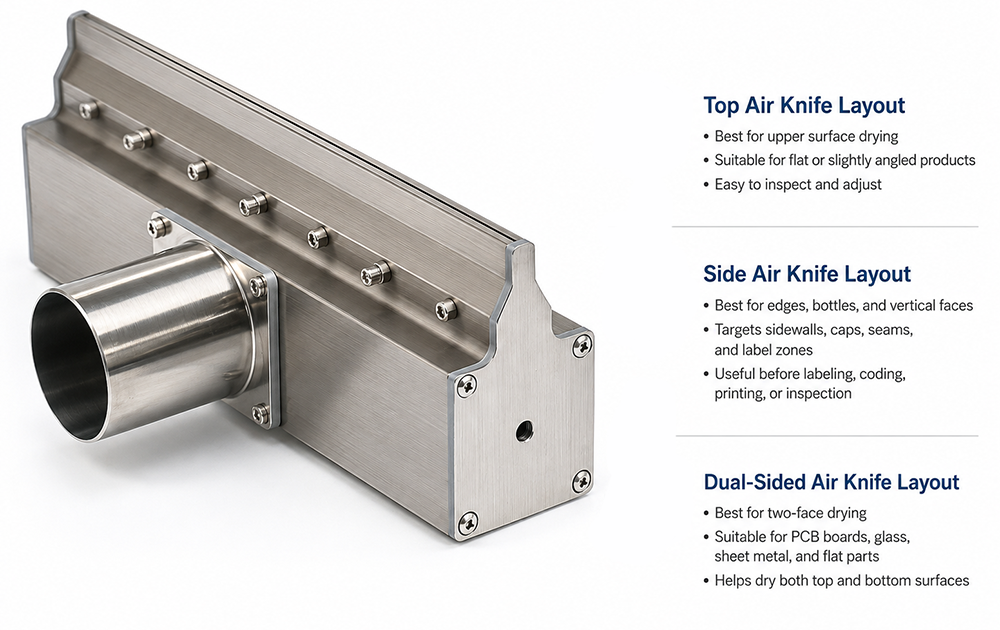

Por que o posicionamento da lâmina de ar altera o resultado

Uma lâmina de ar remove água, poeira, lascas ou resíduos de revestimento empurrando-os ao longo de um caminho. Se a maquete direcionar a água para um canto morto, trilho guia, rolete ou cavidade inferior, a superfície poderá ficar molhada novamente a jusante. Se a maquete estiver apontada para a face errada, a linha pode parecer ativa, mas ainda assim reprovar na inspeção.

O layout também influencia a quantidade de ar necessária. Uma lâmina bem posicionada pode remover o líquido com pressão moderada, pois o ar atua em conjunto com a gravidade e o movimento da esteira. Uma lâmina mal posicionada pode exigir mais ar, gerar mais ruído e consumir mais energia apenas para empurrar a água na direção errada.

Antes de escolher a disposição das lâminas de ar (superior, lateral ou dupla), mapeie o produto em três zonas: a superfície a ser limpa ou seca, o local onde o líquido se acumula e o caminho por onde o líquido deve sair da máquina. Esse mapa simples evita muitos erros de layout.

Disposição da lâmina de ar superior: Ideal para secagem da superfície superior.

Uma lâmina de ar superior é posicionada acima do produto, apontando para baixo em um ângulo. Essa é uma opção ideal para itens planos ou ligeiramente angulados, como painéis, chapas, bandejas, tampas, embalagens de alimentos, placas, peças metálicas e muitas estações de secagem em esteira.

As lâminas de ar superiores funcionam bem quando há água sobre o produto e podem ser direcionadas para a parte traseira, lateral ou para uma área específica de coleta. São fáceis de visualizar e ajustar, pois permitem ver a lâmina de ar, o produto e a água. Além disso, são compatíveis com diversas máquinas sem a necessidade de trocar a esteira transportadora.

O problema com as lâminas de ar é a água que se infiltra por baixo e em cantos que não são visíveis. Se a água contornar a borda do produto, ficar presa sob uma aba ou em orifícios, usar apenas a lâmina de ar pode não ser suficiente para removê-la. Aproximar a lâmina de ar do produto pode aumentar a pressão, mas nem sempre eliminará a água presa embaixo dele.

Configuração da lâmina de ar lateral: ideal para bordas, garrafas e superfícies verticais.

Uma lâmina de ar lateral é montada ao lado da esteira transportadora e direcionada para a borda ou face vertical do produto. Ela é frequentemente útil para garrafas, latas, potes, recipientes, extrusões, perfis, paredes laterais, áreas de rotulagem, tampas e produtos onde a água se acumula em uma superfície lateral.

A secagem lateral é prática antes da etiquetagem, codificação, impressão ou inspeção. Um recipiente pode não precisar de toda a sua superfície superior seca, mas o painel da etiqueta, a borda da tampa, o gargalo ou a costura lateral devem estar secos. Nesse caso, uma lâmina lateral pode resolver o problema diretamente, em vez de desperdiçar ar em toda a largura da esteira.

As lâminas de ar laterais exigem proteção e ajuste cuidadosos. O espaçamento entre os produtos, a oscilação dos recipientes, os trilhos-guia e a vibração da esteira podem alterar a distância de trabalho. Se a lâmina estiver muito próxima, pode empurrar recipientes leves ou causar respingos. Se estiver muito distante, a superfície lateral permanecerá molhada.

Design com lâmina de ar de dupla face: ideal para secagem com os dois rostos.

Um sistema de secagem dupla utiliza lâminas de ar superiores e inferiores, ou lâminas opostas, para secar ambas as faces de um produto à medida que ele passa pela estação. O sistema de referência de lâminas de ar da QXY utiliza lâminas de ar superiores e inferiores para a secagem simultânea em ambos os lados de produtos planos, como placas de circuito impresso (PCBs), vidros de LCD, chapas metálicas, painéis de vidro e alguns produtos alimentícios.

Este layout é útil quando a parte inferior é importante. Placas de circuito impresso, chapas de vidro, painéis metálicos e componentes planos lavados frequentemente apresentam água em ambas as faces. Uma lâmina superior pode remover a água visível, mas a face inferior ainda pode pingar na próxima etapa do processo ou deixar marcas durante o empilhamento.

Os sistemas de dupla face exigem maior atenção ao balanceamento. O ângulo da lâmina inferior é fácil de ser montado incorretamente, especialmente quando instalado de cabeça para baixo ou sob uma esteira transportadora. Ambas as lâminas devem receber ar suficiente, e o jato inferior deve direcionar a água para longe do produto, e não de volta para a esteira ou para a parte inferior.

Comparação rápida de layouts

Como o formato do produto deve guiar o layout

Produtos planos geralmente começam com uma disposição superior ou uma disposição de dupla face. Se apenas a superfície superior precisar ser seca, uma faca superior pode ser suficiente. Se ambas as faces forem importantes, a secagem de dupla face deve ser considerada desde o início, pois adicionar uma faca inferior posteriormente pode exigir alterações na esteira e nas proteções.

Produtos cilíndricos ou redondos frequentemente exigem jatos de ar laterais, angulares, em anel ou com múltiplas posições. Um jato de ar reto pode atingir o ponto mais alto, mas deixar água acumulada ao longo do ombro, gargalo ou na parte inferior. Para tubos, cabos, canos e perfis extrudados, um jato de ar em anel pode proporcionar cobertura de 360 graus em uma única passada.

Peças irregulares podem exigir uma solução mais específica. Uma faca de ar tipo tornado pode ser útil em superfícies 3D complexas e áreas rebaixadas. Várias facas menores em ângulos diferentes podem funcionar melhor do que uma única faca grande na parte superior se a peça tiver nervuras, cavidades, furos ou áreas de sombra de dispositivos de fixação.

Siga o caminho da água, não apenas o formato do produto.

O melhor layout é aquele que proporciona uma saída limpa para a água. Em um layout superior, a água geralmente se move em direção à borda traseira ou ao dreno lateral. Em um layout lateral, a água deve sair da face vertical sem ser direcionada para um trilho guia ou recesso de etiqueta. Em um layout de dupla face, a lâmina inferior deve empurrar a água para um caminho de coleta, em vez de espirrar na parte inferior da esteira.

Ao usar facas para secar algo, um erro comum é apontar duas facas uma contra a outra com muita força. Isso faz com que o ar gerado pelo atrito entre as facas crie muita névoa e empurre a água de volta para o objeto que você está tentando secar. Outro erro comum é secar o mesmo local duas vezes sem prestar atenção às partes que ainda estão molhadas, como a borda da tampa, o fundo ou a costura lateral.

Ao realizar o teste, preste atenção para onde a água vai após alguns segundos. Se a água cair nas proteções, nos roletes, em outros produtos próximos aos sensores ou no fundo da esteira, você precisa alterar a configuração do equipamento, mesmo que o produto pareça seco onde a lâmina está posicionada.

Espaço, acesso e manutenção são importantes.

Um projeto que funciona bem no papel pode falhar na manutenção. As lâminas superiores podem bloquear o acesso do operador aos bicos, sensores ou pontos de inspeção. As lâminas laterais podem interferir com os trilhos-guia. As lâminas inferiores podem ser difíceis de limpar e acumular detritos se a drenagem for inadequada.

Antes de finalizar o projeto, verifique a rigidez dos suportes, a faixa de ajuste, o acesso para limpeza, o roteamento da mangueira de ar, o isolamento acústico e a folga de segurança. Lâminas longas podem precisar de mais suporte para evitar que cedam. Sistemas de dupla face podem precisar de um coletor em Y balanceado para que as lâminas superior e inferior recebam fluxo de ar estável.

O material também importa. A liga de alumínio costuma ser adequada para zonas secas e uso industrial geral. O aço inoxidável geralmente é melhor para ambientes de alimentos, bebidas, farmacêuticos, lavagem ou limpeza química. PVC ou titânio podem ser considerados quando a lâmina de ar estiver próxima a zonas com produtos químicos corrosivos.

Verificações de comissionamento antes de escolher o layout final

Teste a linha com produtos reais, carga líquida real, velocidade normal da esteira e espaçamento normal entre os produtos. Testes com a esteira vazia podem mascarar oscilações laterais, gotejamento na parte inferior e reumedecimento devido às proteções. Inspecione o produto na entrada de ar e novamente a jusante.

Verifique cada superfície separadamente: superior, lateral, borda, inferior, reentrâncias e pontos de contato a jusante. Registre o comprimento da lâmina de ar, a distância, o ângulo, a folga da ranhura, a pressão de entrada, o modelo do soprador, o percurso do duto e a velocidade do produto. Isso facilita muito a solução de problemas posteriormente.

Se uma configuração quase funciona, mas deixa uma zona molhada recorrente, não aumente imediatamente a pressão do soprador. Primeiro, verifique se o ar está direcionado para a superfície correta e se a água tem um caminho livre para escoar da tubulação.

Especificações de referência QXY para seleção de layout

Sobre a QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.)

 A QXY Machinery é uma empresa de alta tecnologia que integra P&D, design, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de lâminas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.

A QXY Machinery desenvolveu de forma independente dezenas de modelos de facas de ar, abrangendo ligas de alumínio, aço inoxidável, PVC, liga de titânio, facas de ar para PCBs com furos pequenos, facas de ar em anel, facas de ar tipo tornado e configurações ar-ar. Para linhas de secagem com restrições de layout, a QXY oferece suporte a configurações de facas de ar superiores, laterais, de dupla face, em anel e multiangulares, com base no formato do produto, percurso da água, velocidade da linha e espaço de instalação.

A QXY Machinery opera um sistema de produção completo, apoiado por um amplo fornecimento de matéria-prima e um rigoroso controle de qualidade. A capacidade de processamento estável e a expertise técnica especializada garantem produtos confiáveis, suporte preciso à aplicação e um eficiente serviço pós-venda.

-> Entre em contato com a QXY Machinery para discutir o layout ideal de facas de ar para sua linha de secagem ou sopro.

Perguntas frequentes

P: Qual a melhor configuração de lâmina de ar para produtos planos?

A: Produtos planos geralmente utilizam uma lâmina de ar superior quando apenas a superfície superior precisa ser seca. Se ambas as faces forem importantes, um sistema de secagem ar-ar de dupla face com lâminas superior e inferior costuma ser mais adequado.

P: Quando devo usar uma faca de ar lateral?

A: Utilize uma lâmina de ar lateral quando a zona úmida estiver em uma face vertical, borda, área da tampa, painel do rótulo, costura lateral ou ombro do recipiente. É comum a secagem de garrafas, latas, potes, perfis e recipientes antes da rotulagem ou codificação.

P: O que é um layout de faca de ar de dupla face?

A: Um sistema de secagem dupla utiliza lâminas de ar superiores e inferiores, ou opostas, para secar ambas as faces de um produto na mesma estação. É útil para placas de circuito impresso (PCBs), vidro de LCD, chapas metálicas, painéis de vidro e outros produtos planos.

P: Posso combinar as lâminas de ar superiores e laterais em uma mesma linha?

A: Sim. Muitas linhas de produção utilizam várias lâminas quando o produto possui mais de uma zona molhada. O segredo é direcionar cada lâmina para que a água escorra para longe do produto, em vez de para outra superfície ou proteção.

P: Por que a minha lâmina de ar superior deixa água sob a borda do produto?

A: Uma faca superior pode não alcançar a parte inferior, incluindo contornos, orifícios, bordas ou áreas rebaixadas. Você pode precisar de uma faca lateral, uma faca inferior, uma faca angulada ou um método diferente de suporte do produto.

P: Que informações devo enviar à QXY antes de escolher um layout?

A: Envie fotos do produto, localização da área úmida, superfícies secas, velocidade da linha, espaçamento, fonte de ar, espaço de instalação e necessidades de materiais.
