Uma faca de ar anular é projetada para uma tarefa que uma faca de ar reta não consegue realizar bem sozinha: fornecer um fluxo de ar equilibrado de 360 graus ao redor de um produto em movimento. Isso a torna a escolha ideal para linhas de produção de fios, cabos, tubos, mangueiras e extrusões, onde água, poeira ou óleo precisam ser removidos de todos os lados simultaneamente.
Mas o conceito de 360 graus só funciona bem quando o tamanho do anel corresponde ao tamanho do produto. Se o diâmetro interno for mal escolhido, o espaço de ar ao redor do produto fica muito folgado ou muito arriscado. Isso altera a forma como o ar atinge a superfície e quanta força do soprador é necessária para obter o resultado desejado.
A Air Control Industries deixa isso bem claro em seu guia de facas de ar: obter o fluxo de ar correto em torno de uma faca de ar anular depende da especificação correta do diâmetro do anel, do diâmetro do orifício, do número de entradas, do tamanho da fenda de descarga e da pressão do ar. Em outras palavras, o diâmetro do anel não é uma dimensão meramente estética. É um dos principais parâmetros de desempenho.

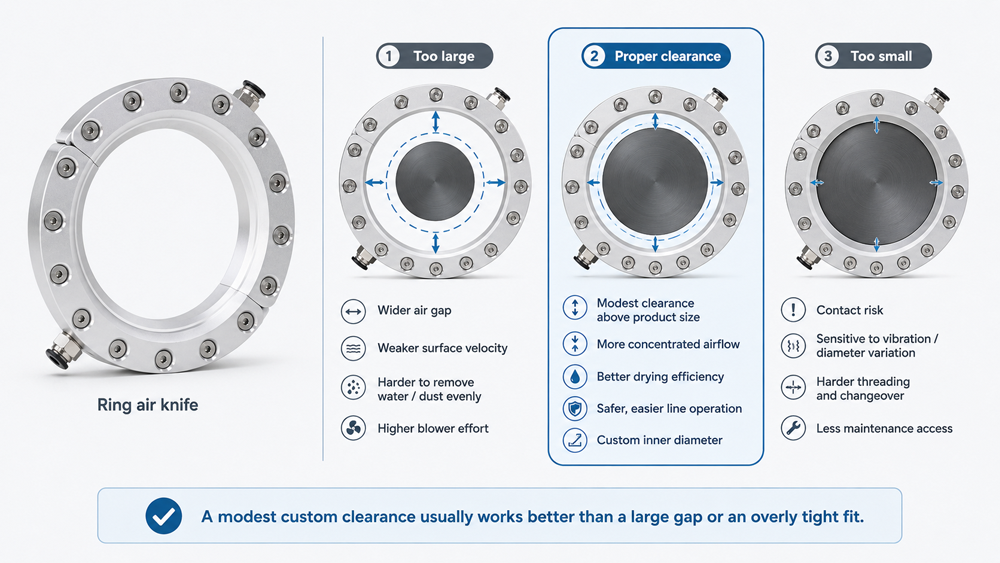

Muitos compradores acham que medir o diâmetro do anel é simples: basta fazer a abertura interna maior que o produto e pronto. Isso geralmente leva a um dos dois erros: o anel fica muito folgado e a secagem falha, ou fica tão apertado que a mangueira não consegue passar com segurança.
● Muito grande: o espaço de ar aumenta, a velocidade diminui na superfície do produto e a água ou poeira fica mais difícil de ser removida uniformemente.
● Muito grande: o sistema pode exigir mais esforço do soprador para obter o mesmo resultado de secagem, o que aumenta o custo operacional.
● Muito pequeno: o produto pode se deslocar, vibrar ou tocar no anel se a estabilidade da linha for ruim.
● Muito pequeno: a instalação fica sensível a emendas, variações de diâmetro, ovalização ou oscilação do produto em linhas de alta velocidade.
● Muito pequeno: o acesso para manutenção é mais difícil, especialmente quando a linha precisa de passagem rápida de linha ou troca frequente de produtos.
Diversas referências do setor corroboram essa ideia. Alguns fornecedores de lâminas de ar comprimido sugerem uma folga moderada acima do produto, em vez de uma folga grande, pois, quando o anel se distancia demais do produto, o fluxo de ar perde a concentração antes de realizar o trabalho necessário. O artigo da QXY sobre lâminas de ar circulares reforça essa ideia prática, ainda que indiretamente, ao enfatizar a importância de um diâmetro interno personalizado em vez de um corpo de tamanho único.

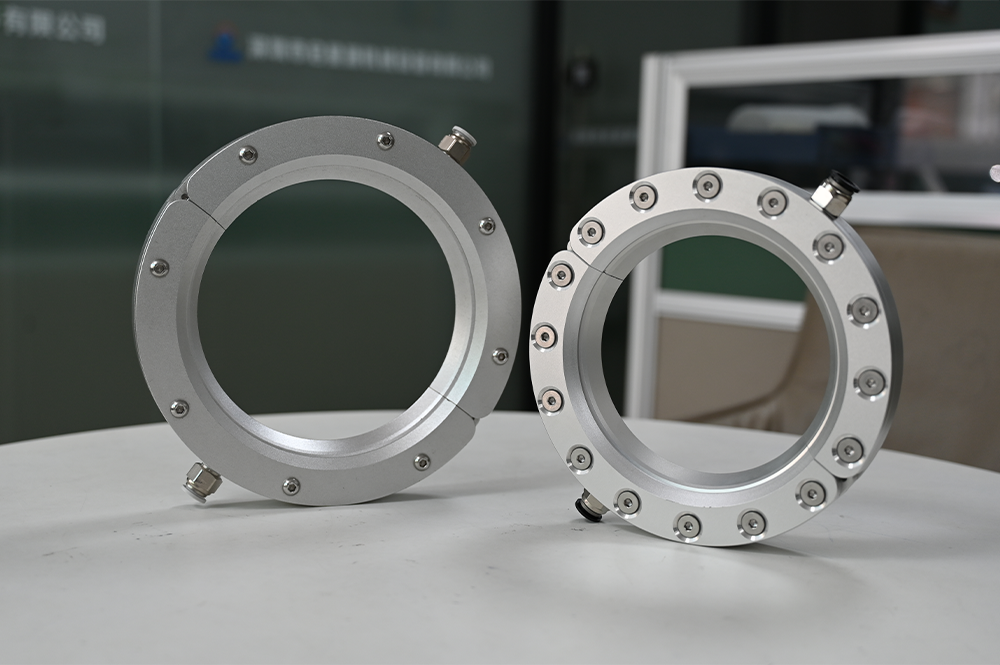

Uma boa seleção de diâmetro começa com a medição, não com palpites. A dimensão nominal do produto no desenho é apenas o começo. A linha de produção real muitas vezes se comporta de maneira diferente.
● Diâmetro externo máximo do produto, não apenas o diâmetro nominal no desenho.
● Variação real do diâmetro durante a produção, incluindo inchaço, ovalização, espessura do revestimento ou carga da película de água.
● Velocidade da linha e estabilidade do produto na zona de secagem.
● Resultado de secagem ou remoção com ar comprimido necessário: remoção de água leve, resíduos de banho pesados, remoção de pó ou limpeza de óleo.
● Espaço disponível para instalação e se o anel deve ser sólido ou articulado em duas partes para facilitar a montagem.
● Fonte de ar e pressão de trabalho esperada na entrada do anel.
Isso é importante porque as condições da linha alteram a decisão sobre o diâmetro efetivo. Um tubo rígido e polido que se move de forma constante através de guias geralmente pode operar com uma folga menor do que uma extrusão flexível aquecida ou um cabo que se move com oscilação. O anel deve ser adequado ao produto e ao seu movimento.
O diâmetro ideal não é o mesmo para todos os produtos cilíndricos. A rigidez do produto, a velocidade e a condição da superfície influenciam a agressividade da folga de ar.
● Fios e cabos de pequeno diâmetro: a alta velocidade de passagem geralmente é mais importante do que o diâmetro em si. Mesmo em produtos pequenos, o anel deve permitir uma passagem segura e estável, mantendo a folga de ar suficientemente pequena para um impacto superficial adequado.
● Mangueira flexível e tubo macio: movimento e elasticidade são mais importantes. A linha pode precisar de um pouco mais de espaço livre do que o produto rígido, pois o produto pode se deslocar ao sair das seções de resfriamento ou lavagem.
● Tubo rígido de plástico ou metal: o percurso costuma ser mais estável, portanto, o anel pode ser dimensionado mais próximo do diâmetro externo real se as guias forem boas e a linha for reta.
● Perfis extrudados quase redondos, mas não perfeitamente redondos: um anel circular ainda pode funcionar, mas o engenheiro deve dimensionar considerando a maior dimensão que passa, e não a seção média.
● Tubos grandes ou extrusões de grande diâmetro: o diâmetro do anel torna-se uma questão de custo e fluxo de ar tanto quanto uma questão de geometria. Anéis maiores exigem atenção cuidadosa ao arranjo da entrada, à ranhura de descarga e ao equilíbrio do ar.
Por exemplo, uma tubulação que sai de um tanque de resfriamento pode apresentar uma película de água em toda a sua circunferência. Esse é um caso clássico de trabalho com lâmina de ar anular. Mas se a velocidade da tubulação for alta e ela vibrar ligeiramente, o engenheiro pode aceitar uma folga um pouco maior para proteger a estabilidade da tubulação e, em seguida, recuperar o desempenho com um melhor equilíbrio do fluxo de ar e um soprador mais adequado.
O diâmetro é o que mais chama a atenção, mas é apenas uma parte do desempenho final. Uma boa faca de ar circular é um sistema, não apenas um furo em um corpo circular.
● O diâmetro interno e o entreferro são as primeiras decisões a serem tomadas, mas não as únicas.
● A geometria da fenda e do orifício de descarga de ar afeta a concentração do fluxo de ar de 360 graus ao redor do produto.
● O número de entradas e a posição das entradas tornam-se mais importantes à medida que o tamanho do anel aumenta, porque o fluxo de ar tem que percorrer uma distância maior ao redor do corpo.
● A escolha do material é importante em linhas de tratamento de fluidos, produtos químicos ou produtos de higiene. A QXY oferece lâminas de ar com anel de liga de alumínio e aço inoxidável, dependendo do ambiente.
● Um anel bipartido articulado pode ser a melhor opção em linhas de modernização onde a rosca do produto ou o equipamento subsequente dificultam a instalação de um anel sólido.
As referências de produtos da QXY também corroboram essa visão mais ampla. A empresa oferece lâminas de ar anulares em liga de alumínio e aço inoxidável, com diâmetro interno personalizado com base no diâmetro externo do produto, e observa que versões bipartidas estão disponíveis para facilitar a instalação em produtos longos e contínuos. Essa combinação de diâmetro, estrutura e material costuma ser mais importante do que qualquer número isolado.
A QXY Machinery posiciona a faca de ar anular como uma ferramenta de secagem e sopro de 360 graus para tubos, canos, fios, extrusões, recipientes cilíndricos e produtos similares. O produto a ser submetido passa pelo centro enquanto o ar é expelido ao redor de toda a circunferência em uma única passagem.
Para a seleção, o ponto de partida é o diâmetro externo real do produto. As notas de referência da QXY especificam um diâmetro interno personalizado para corresponder ao tamanho do produto, em vez de impor uma abertura padrão. Isso é importante porque uma folga excessiva reduz a eficácia da secagem, enquanto uma folga insuficiente pode causar risco de escoamento.
Para tubulações com dificuldades de passagem ou produtos longos e contínuos, a QXY também oferece estruturas de anel bipartidas, sólidas e articuladas. Na prática, isso proporciona ao engenheiro mais uma maneira de solucionar o problema de instalação sem precisar superdimensionar o anel desnecessariamente.
A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia que integra P&D, projeto, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de facas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.
A QXY Machinery fornece facas de ar anulares, além de facas de ar em liga de alumínio, aço inoxidável, PVC, liga de titânio, tipo tornado, para pequenos orifícios e de dupla face para diversos setores, incluindo extrusão, cabos, tubos, PCB, vidro LCD, bebidas, processamento de alimentos, farmacêutico, impressão, têxtil e fabricação de ferragens.
Para projetos com facas de ar anulares, a QXY Machinery pode analisar o diâmetro externo do produto, a velocidade da linha, o material, o resultado de secagem desejado e o método de instalação antes de recomendar o diâmetro interno, o tipo de estrutura e a configuração do fluxo de ar. Isso ajuda a reduzir tanto a secagem inadequada quanto o superdimensionamento desnecessário.
P: Por que o diâmetro da lâmina de ar anular é tão importante?
A: Porque o diâmetro define o espaço de ar entre o produto e o anel. Esse espaço afeta significativamente o impacto na superfície, a uniformidade do fluxo de ar, a segurança da rosca e o consumo de energia.
P: Qual deve ser a diferença de tamanho entre o diâmetro interno do anel e o diâmetro do produto?
R: Depende da estabilidade da linha e do tipo de produto, mas o anel deve ser maior que o diâmetro máximo real do produto, com folga suficiente para uma operação segura, mantendo o espaço suficientemente estreito para uma secagem eficaz. Muitos fornecedores utilizam uma pequena folga adicional em vez de um espaço aberto grande.
P: Posso escolher um anel maior só para garantir?
A: Sim, você pode, mas isso geralmente prejudica o desempenho da secagem. Um anel maior reduz a forma como o ar atinge o produto diretamente e pode forçar o sistema a usar mais ar para obter o mesmo resultado.
P: Quando uma faca de ar articulada de duas partes é útil?
A: É útil quando a linha é difícil de passar, quando o produto é longo e contínuo ou quando o acesso para manutenção torna um anel sólido de peça única inconveniente.
P: Para quais produtos as facas de ar circulares são mais indicadas?
A: São ideais para cabos, tubos, mangueiras, hastes, extrusões, canos e outros produtos que se beneficiam de uma secagem ou sopro equilibrado de 360 graus.
P: O tamanho do anel afeta a demanda do soprador?
A: Sim. À medida que o tamanho do anel e o espaço de ar aumentam, geralmente torna-se mais difícil manter um forte impacto na superfície sem aumentar a demanda de fluxo de ar ou melhorar o design do anel.
P: Que informações devo enviar para a seleção da faca de ar anular?
A: Envie o diâmetro máximo do produto, a tolerância ou variação do diâmetro, a velocidade da linha, o material do produto, o resultado de secagem desejado, o espaço de instalação e se o anel deve ser maciço ou bipartido.
