As lâminas de ar padrão são populares por um bom motivo. Em muitas linhas de secagem e sopro, uma lâmina de corte reta com o soprador, espaçamento entre as lâminas, ângulo e distância de montagem corretos funciona muito bem. Se o produto for plano, a largura for gerenciável e a superfície alvo for de fácil acesso, uma configuração padrão pode remover água, poeira ou detritos soltos com baixo consumo de energia e instalação simples.
Essa é a base a partir da qual a maioria dos engenheiros deve começar. Um projeto padrão é mais fácil de obter, mais fácil de montar e geralmente tem um custo inicial menor. As lâminas de ar padrão em liga de alumínio da QXY já abrangem comprimentos comuns de 150 mm a 1000 mm, com comprimentos personalizados que chegam a 6 metros, opções de largura de ranhura de 0,5 a 2 mm e uniformidade de fluxo de ar calibrada ao longo de todo o comprimento da lâmina.
O problema começa quando o próprio processo não é padronizado. Assim que a geometria da peça, o ambiente de trabalho ou o layout da linha mudam o suficiente, a faca padrão deixa de ser a ferramenta adequada. Nesse ponto, tentar forçar uma peça de catálogo na operação geralmente gera mais pressão, maior consumo de ar e resultados menos estáveis.

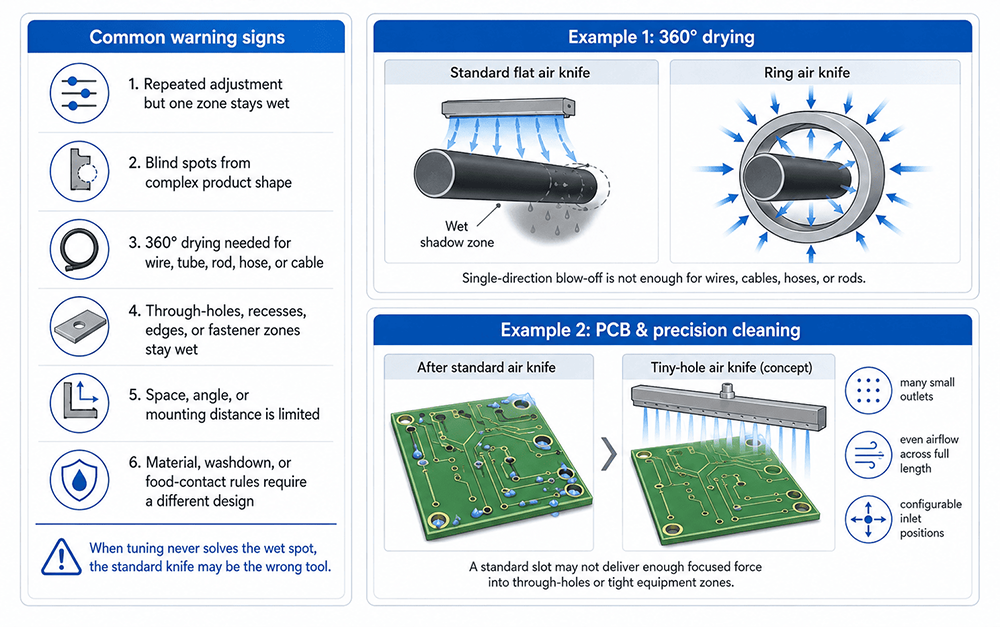

O primeiro sinal de alerta é o ajuste repetido do processo. Os operadores continuam movendo a lâmina, aumentando a pressão ou diminuindo a velocidade da esteira, mas uma zona permanece úmida. Isso geralmente significa que o problema não é de ajuste, mas sim de encaixe.
● O formato do produto cria pontos cegos que uma ranhura reta não consegue alcançar.
● A linha precisa ser seca em 360 graus ao redor de fios, tubos, hastes, mangueiras ou cabos.
● Orifícios passantes, reentrâncias, bordas ou zonas de fixação rebaixadas permanecem úmidos após a secagem padrão.
● O espaço de instalação disponível impede o ângulo ou a distância necessários para uma faca padrão.
● As normas relativas à exposição a produtos químicos, lavagem ou contacto com alimentos eliminam a escolha do material por defeito.
● A largura da esteira, a velocidade da linha ou o requisito de equilíbrio de ar excedem o que uma configuração básica de tamanho único pode suportar.
Um bom exemplo é a secagem em 360 graus. A página da QXY sobre lâminas de ar circulares afirma claramente que, quando a aplicação envolve fios, cabos, mangueiras ou hastes, uma lâmina de ar plana padrão não é suficiente. O processo exige cobertura circunferencial completa, e não apenas uma lâmina de ar direcional.
Outro exemplo é o trabalho de limpeza de PCBs e de precisão. A faca de ar para minúsculos orifícios CF da QXY utiliza várias saídas pequenas, fluxo de ar uniforme em toda a extensão e posições de entrada configuráveis, pois uma fenda padrão nem sempre consegue fornecer força concentrada suficiente em furos passantes, detalhes estreitos ou zonas de equipamentos com espaço limitado.
O projeto personalizado de uma faca de ar não é uma coisa só. É um conjunto de alterações controladas feitas para corresponder à máquina real, ao produto real e ao modo de falha real. É por isso que uma conversa útil sobre projeto personalizado começa com os detalhes da aplicação, e não com uma solicitação genérica por um fluxo de ar mais forte.
● Alterações na geometria: padrões de anel, anel dividido, tornado, dupla face ou furos pequenos em vez de uma ranhura plana.
● Alterações no comprimento e na entrada: comprimento personalizado do corpo, entradas duplas ou posições alternativas de entrada, como entrada inferior, lateral ou frontal.
● Alterações de ranhuras ou furos: O QXY suporta larguras de saída ajustáveis e padrões de furos personalizados para corresponder à carga de líquido e à superfície alvo.
● Alterações de materiais: alumínio para zonas secas em geral, aço inoxidável 304 ou 316 para ambientes higiênicos ou corrosivos, PVC próximo a ácidos ou álcalis, titânio quando o aço inoxidável 316 não for mais suficiente.
● Alterações na montagem: ângulo de porta personalizado, construção com corpo dividido e embalagem mais compacta para linhas de retrofit ou linhas com acesso limitado.
É aqui que muitos erros de compra acontecem. Uma linha de produtos pode não precisar de uma tecnologia completamente nova. Pode precisar apenas de um formato de corpo diferente, uma localização de entrada diferente ou um material mais apropriado. O design personalizado geralmente visa eliminar a incompatibilidade que força a faca padrão a trabalhar fora de sua zona de conforto.
Diferentes projetos personalizados resolvem diferentes problemas. A principal tarefa é adequar o padrão de fluxo de ar à superfície e ao caminho que a umidade ou a contaminação deve percorrer.
● Cortador de ar anular: para cabos, tubos, hastes e produtos similares que necessitam de cobertura completa de 360 graus. A QXY destaca as opções de estruturas bipartidas, diâmetro interno personalizado, espaço de ar, ângulo da porta e opções de montagem.
● Cortador de ar para orifícios pequenos: para furos passantes em placas de circuito impresso, canais estreitos e locais onde uma ranhura plana perde força antes de atingir o líquido. O design de orifícios pequenos CF da QXY utiliza várias saídas pequenas e suporta posições de entrada personalizadas e usinagem OEM.
● Faca de ar tipo tornado: para superfícies 3D complexas, bordas de produtos e áreas rebaixadas onde o fluxo de ar rotativo proporciona melhor penetração do que uma lâmina laminar padrão.
● Cortador de ar de dupla face: para produtos planos que precisam secar a parte superior e inferior em uma única passagem, como placas de circuito impresso (PCB), vidro, chapas metálicas e produtos alimentícios em uma esteira transportadora.
● Lâmina reta personalizada: ainda é a resposta certa quando a tarefa é basicamente linear, mas a largura, o arranjo de entrada, a ranhura, o material ou a montagem devem ser adaptados à máquina real.
Orientações externas de engenharia corroboram essa ideia. A Air Control Industries observa que simplesmente encomendar uma faca de ar padrão sem combiná-la com a aplicação específica representa uma falsa economia, e suas diretrizes de projeto personalizado enfatizam a adequação exata à aplicação, o projeto comprovado por testes e o menor consumo de energia quando os produtos padrão não atendem às necessidades.
Um projeto personalizado de faca de ar comprimido avança mais rapidamente quando a equipe de engenharia recebe as informações corretas desde o início. Sem esses dados, os fornecedores só podem fazer suposições. Suposições geralmente levam a ar em excesso, alcance insuficiente ou um projeto que se encaixa no desenho, mas não na máquina.
● Geometria do produto: largura, diâmetro, furos, reentrâncias, bordas e superfícies que retêm água ou detritos.
● Objetivo do processo: secagem, remoção de poeira, remoção de óleo, resfriamento, isolamento por cortina de ar ou uma combinação desses métodos.
● Condições da linha: velocidade da esteira, sentido de deslocamento, distância de montagem disponível e fontes de turbulência próximas.
● Carga líquida ou de contaminação: película fina de enxágue, gotículas pesadas, revestimento pegajoso, partículas ou contaminação mista.
● Condições de serviço: fornecimento de ar comprimido ou soprador, pressão de trabalho alvo, filtragem e limites de ruído ou energia permitidos.
● Ambiente: exposição a produtos químicos, rotina de lavagem, normas para salas limpas, contato com alimentos ou produtos farmacêuticos e faixa de temperatura.
As páginas de produtos da QXY refletem essa abordagem prática. As notas de seleção da faca de ar anular especificam o diâmetro interno, a folga de ar, o espaço de instalação e a pressão de alimentação. A página da faca de ar para orifícios pequenos destaca a posição da entrada, a largura da saída, a vazão de ar necessária e o suporte de usinagem do fabricante original. São exatamente esses detalhes que diferenciam um projeto personalizado útil de um orçamento genérico.
Personalizado não significa automaticamente correto. Um projeto personalizado ruim ainda pode apresentar desempenho inferior se os requisitos básicos de engenharia estiverem errados ou incompletos.
● Não solicite a pressão máxima antes de definir o mecanismo de secagem que você realmente precisa.
● Não copie o formato da lâmina de outra linha, a menos que o produto, a velocidade e as condições de montagem sejam realmente semelhantes.
● Não ignore o suprimento de ar a montante. Uma faca bem projetada ainda precisa do soprador ou fornecimento de ar comprimido adequado.
● Não trate a escolha do material como uma questão meramente estética. A corrosão, a higiene e os produtos químicos de limpeza afetam diretamente a vida útil do produto.
● Não ignore as verificações de comissionamento. O equilíbrio do ar, a distância, o ângulo e o movimento do produto ainda precisam ser verificados na linha de produção.
Os melhores projetos personalizados de corte a ar são simples, no bom sentido. Eles começam com o problema real, usam apenas as alterações geométricas necessárias para resolvê-lo e são honestos quanto ao fluxo de ar, espaço e limitações de material. Essa abordagem geralmente proporciona os melhores resultados.
A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia que integra P&D, projeto, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de facas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.
Para projetos de engenharia personalizados, a QXY Machinery oferece mais de 15 tipos padrão de facas de ar, além de soluções sob medida em ligas de alumínio, aço inoxidável, PVC, liga de titânio, anéis, tornados, furos pequenos e configurações de dupla face. A empresa oferece suporte a comprimentos personalizados de até 6 metros, padrões de furos personalizados, larguras de ranhura personalizadas e configurações de entrada personalizadas para atender às dimensões do equipamento e às condições de operação.
Sediada em Shenzhen, China, a QXY Machinery combina desenvolvimento, produção e vendas internas com suporte de aplicação para PCBs, vidro LCD, processamento de alimentos, bebidas, indústria farmacêutica, impressão, têxtil, ferragens, cabos e outras linhas industriais. Para projetos em que uma lâmina plana padrão não atende mais às necessidades, a equipe pode revisar a geometria, o material, os limites de montagem e as metas de fluxo de ar antes do projeto final.
P: Quando uma faca de ar padrão costuma ser suficiente?
A: Uma faca de ar padrão funciona bem quando a superfície alvo é plana, a largura é moderada, o ângulo de montagem é simples e o processo não envolve pontos cegos, secagem em toda a circunferência ou exposição a produtos químicos agressivos.
P: O que torna necessária uma faca de ar personalizada?
A: O projeto personalizado torna-se necessário quando o formato do produto, o fluxo de ar, os requisitos de material ou o espaço de instalação não se enquadram nas especificações de uma lâmina de corte padrão. O problema geralmente é geométrico, relacionado ao processo ou ao ambiente.
P: Uma faca de ar personalizada é sempre mais cara?
A: O preço de compra pode ser mais alto, mas a melhor comparação é o custo total do processo. Uma lâmina padrão que deixa manchas de umidade, limita a velocidade da linha ou desperdiça ar costuma ser a opção mais cara a longo prazo.
P: Quais produtos da QXY são comumente usados para aplicações personalizadas?
A: As opções típicas de ajuste personalizado incluem lâminas de ar circulares para cobertura de 360 graus, lâminas de ar com orifícios pequenos para furos passantes e zonas apertadas, lâminas de ar tipo tornado para superfícies rebaixadas e lâminas retas personalizadas com opções de entrada, ranhura ou material modificadas.
P: O sistema QXY permite alterar a posição da entrada ou a estrutura da saída?
R: Sim. A página da QXY sobre facas de ar com orifícios minúsculos descreve as posições de entrada inferior, lateral e frontal, a largura de saída ajustável e o suporte para comprimento personalizado e usinagem OEM.
P: Como escolho o material certo para uma faca de ar personalizada?
A: Comece pelo ambiente. O alumínio é adequado para muitas zonas secas em geral. O aço inoxidável 304 ou 316 é melhor para áreas higiênicas e com contato com produtos químicos úmidos. O PVC é útil em ambientes com ácidos ou álcalis quando a temperatura não é alta. O titânio é indicado para casos de corrosão mais severa, onde o aço inoxidável 316 falhou.
P: Que medidas devo preparar antes de solicitar uma revisão de projeto?
A: Prepare as dimensões do produto, largura ou diâmetro de trabalho, velocidade da linha, espaço disponível, pressão de alimentação, distância até o alvo, tipo de líquido, requisitos de material e fotos ou desenhos da área real da máquina.
