A secagem industrial raramente é limitada apenas pelo volume de ar. Muitas linhas já possuem capacidade de sopradores suficiente, mas mesmo assim a água permanece em uma das bordas da peça, os rótulos não aderem, a qualidade do revestimento varia ou os operadores reduzem constantemente a velocidade da esteira para proteger o rendimento. Em muitos desses casos, o verdadeiro problema não é a falta de ar, mas sim a distribuição irregular do ar.
A uniformidade do fluxo de ar na lâmina de ar significa que o ar sai de toda a abertura com velocidade e pressão praticamente iguais de uma extremidade à outra. Quando esse perfil se mantém equilibrado, o produto recebe a mesma força de secagem em toda a sua largura. Quando o perfil não está equilibrado, uma zona fica excessivamente seca enquanto outra permanece úmida. O resultado é uma secagem instável, mais retrabalho e maior dificuldade no controle do processo.
Isso é importante porque a secagem industrial é um processo de superfície. Água, líquido de enxágue, detergente ou partículas finas precisam ser removidos da superfície em uma direção previsível. Uma lâmina de ar lisa e uniforme faz isso bem. Uma lâmina de ar irregular, não.

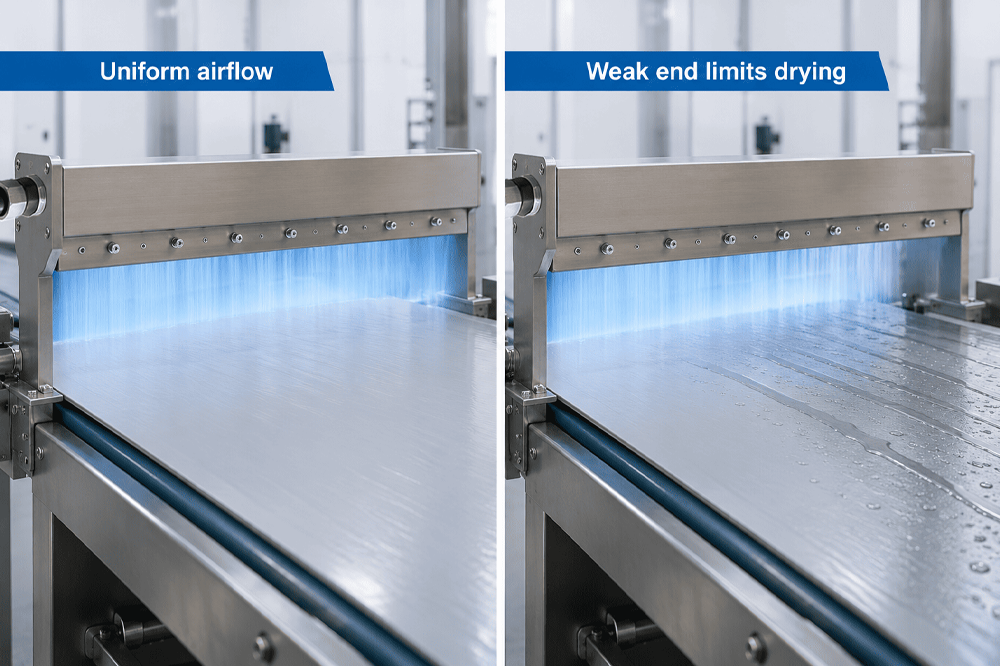

Uma linha de produção não se preocupa com a média do fluxo de ar. Ela reage ao ponto mais fraco. Se o centro da lâmina for forte, mas uma das extremidades for fraca, essa extremidade fraca se torna o fator limitante para a velocidade e a qualidade da linha. É por isso que a uniformidade do fluxo de ar é tão importante na secagem industrial.
Quando o fluxo de ar é uniforme, a película de água se rompe de maneira consistente e se move na mesma direção por toda a sua extensão. Quando o fluxo de ar é irregular, a superfície seca em velocidades diferentes. Algumas zonas secam mais rapidamente, enquanto outras ainda contêm gotículas. Essa discrepância cria problemas visíveis e invisíveis.
● Listras ou gotas úmidas deixadas em um dos lados do produto
● Resultados de secagem diferentes entre o centro e as bordas
● Defeitos em etiquetas, impressões, revestimentos ou adesivos causados por água retida na superfície.
● Operadores aumentam a pressão para corrigir uma área molhada, causando respingos ou movimentação do produto em outro local.
● Maior consumo de energia sem ganho correspondente na qualidade da secagem
Em outras palavras, a uniformidade está diretamente ligada à qualidade do produto, à estabilidade do processo e à eficiência energética. Uma faca balanceada permite que os engenheiros trabalhem mais próximos do limite real do processo, em vez de criar uma margem de segurança em torno de uma aresta frágil.
A primeira fonte de problemas é o projeto interno. Um bom plenum distribui o ar antes da descarga. A QXY descreve o corpo da lâmina de ar como uma câmara projetada para equalizar a pressão e a velocidade desde os pontos de entrada até cada posição ao longo da fenda. Se essa equalização for deficiente, o padrão de descarga também será deficiente.
A segunda fonte de problemas é o layout do sistema. Mesmo uma faca de ar bem construída pode apresentar desempenho insatisfatório se o soprador, o duto, o filtro e a entrada de ar não estiverem balanceados. Facas longas são especialmente sensíveis. Esse é um dos motivos pelos quais a QXY utiliza entradas duplas em facas com mais de 600 mm de comprimento.
● Geometria do plenum que não equaliza a pressão antes que o ar chegue à fenda
● Um corpo de faca longo alimentado por poucas entradas, o que deixa a extremidade oposta sem fluxo suficiente.
● Variação na folga da ranhura causada por usinagem inadequada, danos ou ajuste incorreto.
● Dutos desequilibrados, seleção inadequada do ventilador ou layout do coletor a montante da lâmina
● Distância ou ângulo incorretos entre a faca e o produto, o que altera a força de impacto na superfície do alvo.
● Carga no filtro, vazamento ou turbulência causados por peças de máquinas próximas
A última fonte é o próprio ambiente de produção. Se a lâmina estiver montada muito longe, apontada no ângulo errado ou exposta a fortes correntes transversais de equipamentos próximos, o jato de ar atinge o produto de forma distorcida. A lâmina pode ser uniforme na ranhura, mas não na superfície de trabalho.
A uniformidade é uma questão de projeto, mas também de configuração. Alguns parâmetros básicos têm um grande impacto no resultado final da secagem.
● Folga da ranhura: As lâminas de ar padrão QXY são normalmente ajustadas em 0,5 a 2 mm, dependendo da aplicação.
● Uniformidade do fluxo de ar: As lâminas de ar de liga de alumínio QXY são calibradas com uma precisão de aproximadamente mais ou menos 5% em todo o seu comprimento.
● Pressão de trabalho: os sistemas acionados por soprador geralmente operam com uma pressão entre 2 e 6 psi na entrada da lâmina.
● Distância entre a lâmina e o produto: 20-50 mm é a faixa de trabalho comum para a maioria das aplicações de secagem.
● Ângulo de impacto: 15-45 graus na direção do deslocamento ajuda a desviar a água em vez de empurrá-la de volta.
● Configuração de entrada: O sistema QXY utiliza uma entrada em lâminas de até 600 mm e entradas duplas em lâminas mais longas para ajudar a preservar o equilíbrio.
Esses números não são apenas detalhes de catálogo. Eles descrevem a faixa de operação na qual um fluxo de ar laminar de alto impacto ainda consegue atingir a superfície alvo com força útil. Quando a configuração se desvia dessa faixa, a não uniformidade geralmente se torna visível na linha.
Todas as aplicações de secagem se beneficiam de um fluxo de ar equilibrado, mas alguns processos são muito menos tolerantes a variações do que outros. Quanto maior o produto, mais fina a película líquida remanescente ou mais sensível a etapa subsequente, mais importante se torna a uniformidade.
● Linhas de fabricação de PCBs e eletrônicos: o fluxo de ar irregular deixa água em furos passantes, ao redor das ilhas de solda e nas bordas da placa. Isso pode afetar a limpeza, a adesão subsequente e a confiabilidade a longo prazo.
● Linhas de limpeza de LCD e vidro: A QXY observa que um equilíbrio inadequado do fluxo de ar pode criar faixas secas e faixas úmidas em substratos amplos, que posteriormente se manifestam como não uniformidade do revestimento.
● Linhas de produção de alimentos e bebidas : os ombros das garrafas, as tampas das latas, as tampas de papelão e as superfícies das embalagens secam em taxas diferentes quando o fluxo de ar é irregular. Isso leva a problemas com os rótulos e à transferência de umidade para as áreas de embalagem.
● Metal, ferragens e fabricação em geral: o sopro inconsistente pode deixar líquido refrigerante ou água de enxágue em uma seção da peça, aumentando o risco de corrosão ou causando rejeições estéticas.
Por isso, compradores técnicos não devem avaliar uma faca de ar apenas pela pressão ou comprimento. A questão mais importante é se o sistema consegue manter um perfil de ar consistente na largura de trabalho real, na velocidade da linha e na posição de montagem do processo em questão.
Comece analisando o produto e o modo de falha. Você está removendo uma película de água espessa de um material plano, expelindo gotas por orifícios ou secando recipientes com formatos especiais e bordas irregulares? A tarefa de secagem determina se você precisa de uma lâmina de corte padrão, um modelo com orifícios pequenos, uma lâmina circular, um modelo tipo tornado ou uma configuração de dupla face.
Em seguida, verifique a largura de trabalho e decida como o fluxo de ar será direcionado para o corpo da lâmina. Lâminas mais longas exigem um projeto de entrada balanceado. Depois, analise a folga da ranhura, a distância do alvo, o ângulo e a pressão do soprador como um conjunto, e não como valores separados. Um soprador potente não compensa uma geometria inadequada.
Por fim, considere o mapeamento do fluxo de ar como parte do comissionamento. Se a linha ainda apresentar faixas úmidas, diferenças nas bordas ou secagem instável, meça a velocidade ao longo da largura de trabalho e verifique a configuração mecânica antes de aumentar a pressão. Em muitas fábricas, essa simples etapa revela se o problema está no balanceamento das ranhuras, na montagem ou no fornecimento de ar a montante.
Para compradores que comparam fornecedores, é útil fazer perguntas diretas: Qual a uniformidade do fluxo de ar que a lâmina consegue manter em toda a sua extensão? Quando o projeto muda para entradas duplas? Qual a faixa de espaçamento entre as ranhuras recomendada para esta superfície e velocidade da linha? Qual material é apropriado para os produtos químicos presentes no ambiente e para as práticas de lavagem? Respostas claras a essas perguntas geralmente preveem um melhor resultado de secagem posteriormente.
A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia que integra P&D, projeto, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de facas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.
Para aplicações de secagem sensíveis ao fluxo de ar, a QXY Machinery fornece configurações de lâminas de ar em liga de alumínio, aço inoxidável, PVC, liga de titânio, anel, tornado, orifício pequeno e dupla face. A empresa oferece mais de 15 tipos padrão de lâminas de ar, comprimentos personalizados de até 6 metros, configurações de ranhura calibradas de fábrica e suporte para linhas de produção de PCB, LCD, processamento de alimentos, bebidas, farmacêutica, impressão, têxtil e ferragens.
A QXY Machinery está sediada em Shenzhen, na China, e combina desenvolvimento interno, produção e suporte técnico. Para projetos de secagem industrial onde o equilíbrio do fluxo de ar afeta o rendimento, a equipe pode analisar o tipo de lâmina, o material, a folga da ranhura, o arranjo da entrada, o ângulo de montagem e a compatibilidade com o soprador antes da seleção final.
P: O que é uniformidade do fluxo de ar em uma faca de ar?
A: Trata-se da consistência da velocidade e da pressão do ar em toda a extensão da abertura de descarga. Um perfil uniforme significa que o produto recebe praticamente a mesma força de secagem de um lado para o outro.
P: Por que a má uniformidade do fluxo de ar cria manchas de umidade?
A: A secagem depende da força de cisalhamento da superfície. Se uma zona tiver menor velocidade, a água não será expelida da superfície na mesma proporção. Isso deixa faixas úmidas, umidade nas bordas ou gotículas aprisionadas.
P: Uma pressão mais alta pode resolver um problema de uniformidade?
A: Não por si só. Mais pressão pode fortalecer ainda mais as zonas fortes, enquanto as zonas fracas permanecem fracas. A melhor solução é melhorar o equilíbrio das ranhuras, o layout das entradas, a distância e o alinhamento.
P: Qual é a abertura comum entre as ranhuras das lâminas de ar para secagem industrial?
A: Uma folga de 0,5 a 2 mm entre as ranhuras é comum. Folgas menores aumentam a velocidade de saída, mas a folga deve permanecer consistente ao longo de todo o comprimento, caso contrário, a qualidade da secagem será afetada.
P: Quando se deve usar entradas duplas em uma faca de ar?
A: Para facas mais longas. A QXY geralmente utiliza entradas duplas em facas com mais de 600 mm para manter uma distribuição de pressão mais uniforme de ponta a ponta.
P: Qual deve ser a distância entre a faca de ar e o produto?
A: Muitas linhas de secagem funcionam melhor a uma distância de 20 a 50 mm. Quando a lâmina está muito longe, a velocidade do ar diminui e a linha fica mais sensível à turbulência do ambiente e às perdas de fio.
P: Quais setores industriais necessitam da maior uniformidade de fluxo de ar?
A: Produtos de grandes dimensões, superfícies de precisão e linhas de produção de alta velocidade são os que mais necessitam dessa tecnologia. Exemplos típicos incluem limpeza de PCBs, secagem de vidro de LCD, embalagens de bebidas, produtos em folha revestida e peças que passam por etapas de impressão ou colagem.
