Em muitas linhas de produção, a secagem deficiente com faca de ar é atribuída primeiramente à própria faca. Presume-se que a abertura esteja incorreta, o corpo da faca seja muito curto ou a qualidade da faca seja ruim. Às vezes, isso é verdade. Mas, com muita frequência, o problema real começa uma etapa antes: o soprador e a faca de ar nunca foram combinados corretamente como um sistema integrado.
Uma lâmina de ar acionada por soprador não necessita de alta pressão no sentido de ar comprimido. O guia da QXY descreve os sistemas de soprador como sistemas de alto volume e baixa pressão, normalmente operando em torno de 2 a 6 psi na entrada da lâmina. Essa pressão serve principalmente para compensar as perdas na tubulação e a resistência da fenda da lâmina de ar, ao mesmo tempo que proporciona um impacto superficial útil.
Se o soprador for escolhido sem levar em consideração a abertura da lâmina de ar, a largura da tubulação, a distância de montagem e as perdas na tubulação, o resultado pode ser decepcionante em ambos os sentidos. O sistema pode ser fraco e irregular, ou pode consumir mais energia do que o necessário, deixando água sobre o produto.
O padrão costuma ser o mesmo: o soprador foi selecionado a partir de um número simples, enquanto a aplicação real depende de vários números que interagem entre si.

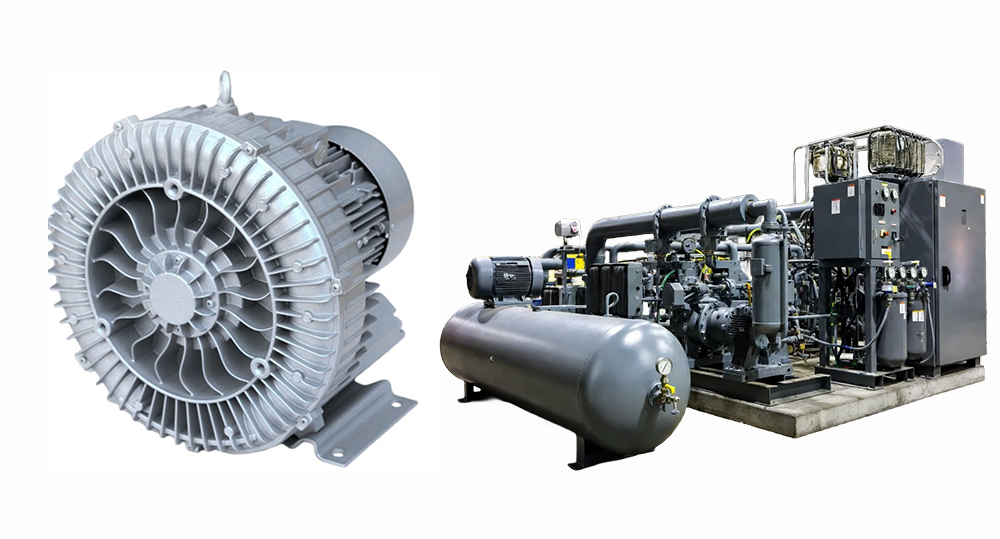

● Escolher primeiro a potência do soprador, antes de definir a folga da ranhura, a distância alvo, a largura do produto e a velocidade da linha.
● Analisar apenas o volume de fluxo de ar e ignorar a pressão necessária para superar as perdas na tubulação e a resistência da lâmina.
● Utilizar um único soprador para uma linha mais larga ou complexa sem verificar se o ponto de operação ainda corresponde à curva do sistema de faca de ar.
● Utilizar um soprador com uma abertura de corte de ar muito larga para a força de impacto necessária.
● Montar a lâmina muito longe do produto e, em seguida, tentar recuperar o impacto perdido aumentando o tamanho do soprador.
● Ignorar a tubulação, a carga do filtro, os vazamentos ou o desequilíbrio do coletor que roubam a pressão útil antes que o ar chegue à lâmina.
Orientações externas de engenharia corroboram essa ideia. Kaeser observa que sopradores de ar de baixa pressão normalmente operam em torno de 3 a 6 psig para compensar as perdas do sistema. Paxton alerta que, se a curva de desempenho do soprador e a curva de resistência do soprador de ar não forem projetadas em conjunto adequadamente, o sistema pode apresentar condições operacionais inadequadas, com alta pressão, baixa vazão e secagem deficiente.
Um erro comum na compra de produtos é presumir que, se a secagem for fraca, o soprador deve ser pequeno demais. Às vezes isso é verdade. Mas nem sempre. Um soprador maior não garante automaticamente uma secagem melhor na superfície do produto.
Se a abertura for muito larga, a lâmina estiver muito distante ou o layout do duto desperdiçar pressão, mais potência do motor pode simplesmente impulsionar um fluxo de ar ineficiente para a mesma configuração inadequada. O artigo da QXY sobre energia já destaca que ventiladores superdimensionados aumentam o consumo de energia continuamente, enquanto a folga da abertura e a resistência ao fluxo de ar afetam significativamente a eficiência do sistema.
É por isso que a secagem deficiente e o alto consumo de energia frequentemente ocorrem juntos. O sistema não carece de esforço, mas sim de impacto útil nos pontos em que o produto efetivamente atravessa a cortina de ar.

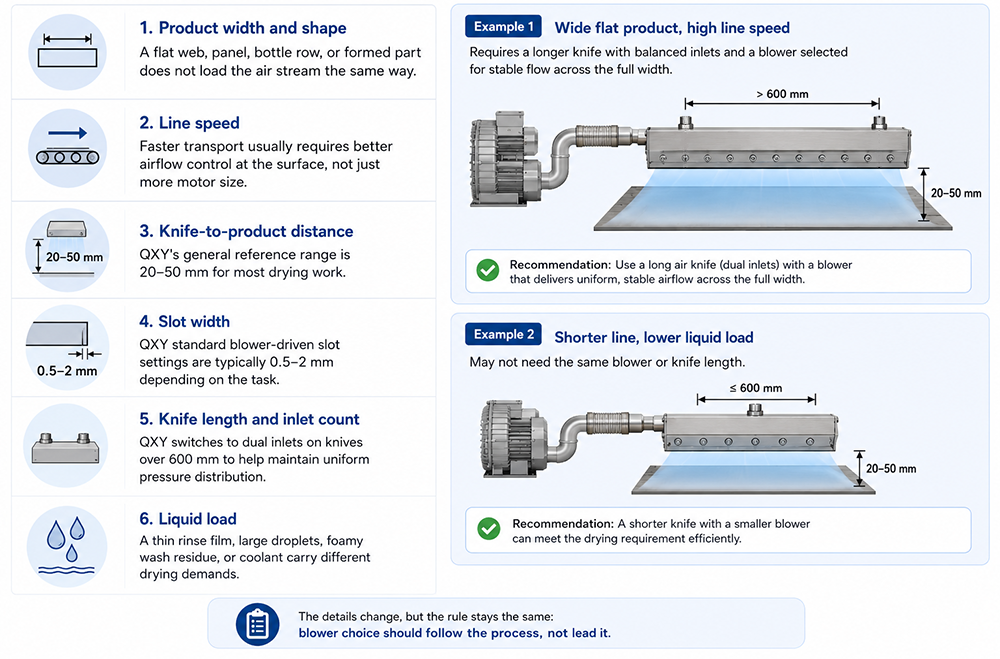

Uma decisão acertada na escolha do soprador começa com o processo, não com o catálogo de motores. Os engenheiros devem primeiro definir a tarefa de secagem e, em seguida, selecionar o soprador adequado à lâmina de ar e à instalação.
● Largura e formato do produto: uma tela plana, um painel, uma fileira de garrafas ou uma peça moldada não carregam o fluxo de ar da mesma maneira.
● Velocidade da linha: um transporte mais rápido geralmente requer um melhor controle do fluxo de ar na superfície, e não apenas um motor maior.
● Distância entre a lâmina e o produto: A faixa de referência geral da QXY é de 20 a 50 mm para a maioria dos trabalhos de secagem.
● Largura da ranhura: As configurações padrão de ranhura acionada por soprador QXY são normalmente de 0,5 a 2 mm, dependendo da tarefa.
● Comprimento da lâmina e número de entradas: O sistema QXY utiliza entradas duplas em lâminas com mais de 600 mm para ajudar a manter uma distribuição uniforme da pressão.
● Carga líquida: uma película fina de enxágue, gotas grandes, resíduos de lavagem espumosos ou fluido refrigerante apresentam diferentes demandas de secagem.
Por exemplo, um produto largo e plano, processado em alta velocidade na linha, pode exigir uma lâmina mais longa com entradas balanceadas e um soprador selecionado para um fluxo estável em toda a largura. Uma linha mais curta, com menor volume de líquido, pode não precisar do mesmo soprador. Os detalhes mudam, mas a regra permanece a mesma: a escolha do soprador deve seguir o processo, e não prepará-lo.
Antes de substituir o ventilador, é útil verificar se o problema no sistema se deve à falta real de ar comprimido ou a uma instalação incorreta. Essa verificação economiza tempo e, muitas vezes, dinheiro.
● Verifique se a secagem está deficiente em toda a largura ou apenas em determinadas zonas. Zonas localizadas com secagem deficiente geralmente indicam problemas de equilíbrio do fluxo de ar, e não apenas o tamanho do ventilador.
● Meça a distância real entre a lâmina e o produto. Muitos sistemas perdem impacto simplesmente porque a lâmina está montada muito longe.
● Antes de trocar o ventilador, inspecione o estado do encaixe, a limpeza interna do plenum, vazamentos nos dutos e a saturação do filtro.
● Compare o desempenho em condições de umidade em diferentes velocidades da linha. Se a secagem falhar apenas em alta velocidade, o sistema pode estar com falta de área útil de contato, e não de quantidade absoluta de ar.
Essa abordagem é importante porque muitas reclamações sobre secagem insuficiente são, na verdade, problemas disfarçados de instalação ou manutenção. Uma entrada de ar contaminada, um filtro obstruído, um duto com vazamento ou uma distância de afastamento inadequada podem fazer com que um ventilador dimensionado corretamente pareça subdimensionado.
As especificações de referência da QXY Machinery já mostram a lógica de compatibilidade fundamental. As lâminas de ar de alumínio padrão, acionadas por soprador, geralmente operam com aberturas de 0,5 a 2 mm, distância de trabalho de 20 a 50 mm e pressão de entrada da lâmina de 2 a 6 psi. Lâminas com mais de 600 mm de comprimento passam a ter entradas duplas, para que o fluxo de ar permaneça mais equilibrado em toda a sua extensão.
Isso significa que a escolha do soprador deve ser feita em conjunto com a largura da ranhura, o comprimento da lâmina, o número de entradas e a posição de montagem. Em termos de engenharia, o soprador não é uma compra separada. Ele faz parte do sistema de distribuição de ar.
Para projetos que envolvem larguras de linha incomuns, grandes volumes de líquido, ambientes corrosivos ou geometrias especiais, a QXY Machinery também oferece suporte para decisões personalizadas em relação ao comprimento, largura da ranhura e configuração da entrada. Na prática, isso facilita evitar tanto a secagem inadequada quanto o superdimensionamento desnecessário.
A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia que integra P&D, projeto, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de facas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.
A QXY Machinery produz mais de 15 tipos padrão de facas de ar , incluindo configurações em liga de alumínio, aço inoxidável, PVC, liga de titânio, anel, tornado, furo pequeno e dupla face. A empresa também oferece suporte a comprimentos personalizados de até 6 metros, larguras de ranhura personalizadas, padrões de furos personalizados e configurações de entrada personalizadas quando os layouts padrão não são suficientes.
Para linhas de secagem com lâminas de ar, a QXY Machinery pode auxiliar na análise do comprimento das lâminas, configuração das ranhuras, disposição das entradas de ar, escolha do material e compatibilidade do soprador antes da seleção final. Isso facilita a construção de um sistema que atinja o impacto superficial necessário sem desperdício de energia.
P: Qual é o erro mais comum no dimensionamento de sopradores de ar com lâmina?
A: O erro mais comum é dimensionar o ventilador apenas com base na potência do motor ou na vazão de ar anunciada, em vez de considerar a vazão de ar, a pressão, a abertura, as perdas no duto e a distância desejada como um sistema único.
P: Um soprador de ar superdimensionado ainda pode proporcionar uma secagem fraca?
A: Sim. Se a ranhura, a tubulação, a distância de afastamento ou o equilíbrio do fluxo de ar estiverem incorretos, um soprador maior pode desperdiçar energia sem melhorar o impacto real na superfície do produto.
P: Qual a pressão normalmente necessária para uma faca de ar acionada por soprador?
A: Muitos sistemas industriais de lâminas de ar operam com uma pressão entre 2 e 6 psi na entrada da lâmina. A necessidade exata depende da abertura, da geometria da linha e do objetivo da secagem.
P: Por que a secagem fica mais fraca quando a faca está montada muito longe?
A: Porque a velocidade diminui antes que o ar atinja a superfície. Quanto mais longe o ar precisa viajar, mais a corrente se espalha e menos força de cisalhamento útil chega ao produto.
P: Devo reduzir a largura da ranhura antes de aumentar o tamanho do soprador?
A: Em muitos casos, sim. O artigo da QXY sobre energia observa que a abertura da fenda, a velocidade do ar e a potência do soprador estão fortemente relacionadas. Um melhor ajuste da fenda pode melhorar a secagem de forma mais eficiente do que simplesmente aumentar o tamanho do motor.
P: Quando se deve usar entradas duplas em uma faca de ar longa?
A: A QXY costuma usar entradas duplas em lâminas com mais de 600 mm de comprimento para que a pressão permaneça mais equilibrada de uma extremidade da lâmina à outra.
P: O que devo preparar antes de pedir ajuda para encontrar o soprador ideal?
A: Prepare informações como comprimento da lâmina, largura da fenda, largura do produto, velocidade da linha, distância alvo, tipo de líquido, layout do duto, condição do filtro e fotos ou desenhos da área de instalação.
