Uma faca de ar comprimido é frequentemente escolhida quando uma linha de produção precisa de um sopro forte e direcionado em um espaço limitado. Ela se conecta ao ar comprimido da fábrica e transforma esse ar em uma lâmina, anel ou jato moldado controlado para secagem, remoção de água, remoção de poeira, resfriamento ou limpeza de peças. Em muitas fábricas, esse tipo de faca de ar pneumática é mais fácil de instalar do que um sistema acionado por soprador, porque a fonte de ar já existe próxima à máquina.

Isso não significa que o ar comprimido seja sempre a melhor opção. Para uma esteira transportadora larga, linha de produção de painéis de vidro, linha de lavagem de alimentos ou processo contínuo de secagem de alta intensidade, um soprador de ar com lâmina geralmente fornece maior volume de ar com menor pressão e costuma ser mais econômico em longos períodos de operação. A escolha certa depende da largura do produto, do ciclo de trabalho, das instalações disponíveis, do impacto necessário, do nível de ruído desejado e do espaço disponível na linha para a estação de secagem.

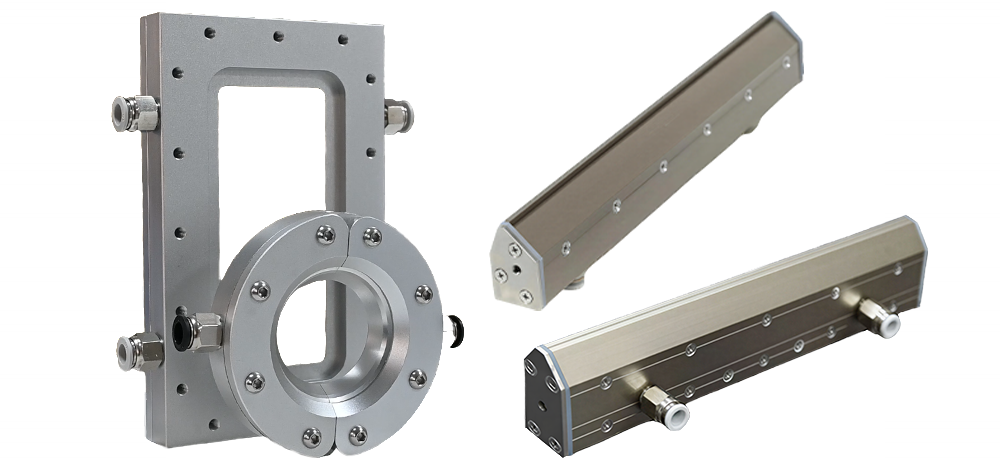

A QXY Machinery oferece diversas estruturas de facas de ar comprimido, incluindo facas de ar pneumáticas retas, anulares e quadradas. Esses produtos são úteis quando a linha de produção exige instalação compacta, resposta rápida, montagem personalizada ou cobertura de ar especial em torno de peças com formato irregular.

O que é uma faca de ar comprimido?

Uma faca de ar comprimido, também chamada de faca pneumática ou faca de ar comprimido, utiliza ar comprimido como fonte de acionamento. O ar entra no corpo da faca, passa por uma câmara interna e sai por uma fenda estreita ou saída com formato específico. A saída converte o ar comprimido em uma cortina de ar fina e de alta velocidade ou em um jato direcionado.

O princípio de funcionamento é diferente de uma faca de ar padrão acionada por soprador. Um sistema de soprador normalmente fornece pressão mais baixa, mas volume de ar maior através de um soprador, tubulação e coletor. Uma faca de ar pneumática utiliza ar comprimido de alta pressão proveniente da rede de ar comprimido da fábrica. As especificações de referência da QXY descrevem o ar comprimido como uma alternativa de fornecimento de 80-110 psi para a planta, enquanto muitos sistemas de faca de ar QXY acionados por soprador operam com pressão em torno de 2-6 psi na entrada da faca de ar.

Essa diferença na fonte de ar altera a faixa de aplicação ideal. Cortadores de ar acionados por ar comprimido geralmente são mais eficientes em tarefas curtas, localizadas ou intermitentes. Cortadores de ar acionados por soprador costumam ser mais eficientes para secagem contínua em toda a largura da linha, onde é necessária uma cortina de ar ampla e uniforme por longos períodos.

Principais características dos produtos de faca pneumática QXY

A categoria de facas de ar pneumáticas da QXY inclui diversas estruturas para diferentes formatos de superfície e tarefas de sopro. As páginas de produtos mostram opções de facas de ar pneumáticas retas, anulares e quadradas. Não se tratam apenas de nomes diferentes. Seus formatos de saída são projetados para atender a diferentes necessidades de cobertura.

Faca pneumática de ar

A faca pneumática reta é o modelo mais comum de faca pneumática acionada por ar comprimido. Ela é utilizada quando uma cortina de ar estreita precisa remover água, poeira, cavacos, pó ou película líquida de uma superfície ou borda. A página da faca pneumática QXY destaca a possibilidade de personalização do comprimento, ângulo de saída e suporte de montagem, o que é útil quando a linha de produção possui estruturas de máquinas fixas, acesso limitado ou um produto que não pode ser aproximado da saída de ar.

Para estações de sopro de pequeno e médio porte, este tipo de equipamento pode ser posicionado próximo à superfície alvo. Ele também pode ser controlado por uma válvula solenoide, de forma que o ar seja acionado somente quando uma peça estiver presente. Isso o torna adequado para equipamentos indexados, estações de inspeção, limpeza antes da embalagem, trechos curtos de esteiras transportadoras ou secagem localizada após pulverização ou enxágue.

Faca de ar anular

Uma faca de ar anular tem o formato de um anel. Em vez de soprar de um lado só, ela envolve o produto, criando uma cobertura de ar de 360 graus. As informações sobre a faca de ar anular da QXY descrevem seu uso em torno de itens em movimento, como fios, cabos, tubos, perfis extrudados, garrafas e outros produtos cilíndricos. A página também menciona opções de materiais, como plástico, aço inoxidável 304, aço inoxidável 316 e liga de alumínio, com suporte para diâmetro interno personalizado.

Essa estrutura é útil quando uma lâmina de ar reta não atingiria a parte inferior ou traseira do produto. Cabos, tubos e tubulações de garrafas frequentemente precisam de secagem completa após lavagem, resfriamento, revestimento ou teste de vazamento. Uma saída em formato de anel reduz a necessidade de vários bicos separados apontando em ângulos diferentes.

Faca de ar quadrada

A QXY também inclui uma faca de ar quadrada em sua categoria de facas de ar pneumáticas. Uma saída de ar quadrada ou com formato específico pode ser útil quando o alvo não é bem atendido por uma fenda reta longa ou um anel circular. Ela pode ser usada para bordas de peças, cantos, dispositivos de fixação, caixas ou formatos de produtos onde o ar precisa alcançar uma área definida com uma geometria de saída diferenciada.

É aqui que a personalização se torna importante. Um comprador não deve escolher uma faca de ar pneumática quadrada, anular ou reta apenas pelo nome do produto. O formato do produto, a direção do movimento, a área seca necessária, a posição de montagem disponível e a capacidade de fornecimento de ar devem determinar a estrutura.

Principais benefícios das facas pneumáticas movidas a ar comprimido

1. Instalação compacta

Uma faca de ar acionada por ar comprimido não necessita de um gabinete de soprador separado próximo à estação de secagem. Se a fábrica já possui ar comprimido na máquina, a faca de ar pode ser integrada com a tubulação de ar, filtros, reguladores de pressão e uma válvula. Isso é vantajoso em equipamentos com espaço interno reduzido, adaptações, estações robotizadas e células de produção compactas.

2. Controle rápido de ligar/desligar

As facas de ar pneumáticas respondem rapidamente. Uma válvula pode ligar o ar quando uma peça atinge a área de sopro e desligá-lo após o tempo necessário. Isso é útil em linhas de produção onde os produtos são espaçados em vez de serem produzidos em uma única bobina ou painel contínuo. Também ajuda a reduzir o consumo desnecessário de ar quando a faca de ar não precisa funcionar o tempo todo.

3. Forte impacto local

O ar comprimido gera uma forte força de ar localizada. Isso é útil quando o alvo é pequeno, molhado, pegajoso, rebaixado ou de difícil acesso. Exemplos incluem água no gargalo de uma garrafa, líquido em uma ranhura, poeira em um componente eletrônico, lascas ao redor de uma peça usinada ou umidade na superfície de um cabo.

4. Formas flexíveis para produtos não planos

As lâminas de ar retas comuns são adequadas para superfícies planas ou largas. As estruturas pneumáticas também podem ser fabricadas com lâminas de ar anulares ou quadradas. Isso oferece aos engenheiros mais opções quando o produto é redondo, estreito, vertical, se move através de uma guia ou está fixado em um dispositivo.

5. Integração mais fácil ao nível da máquina

O ar comprimido é comum em máquinas de embalagem, equipamentos de automação, linhas de montagem eletrônica e estações de manutenção. Uma faca de ar pneumática pode ser adicionada perto de sensores, grampos, trilhos-guia ou câmeras de inspeção sem a necessidade de redesenhar um grande sistema de soprador e dutos.

Faca de ar comprimido vs. Faca de ar acionada por soprador

Muitos compradores usam o termo "faca de ar padrão" para descrever uma faca de ar acionada por soprador. Os dois sistemas podem parecer semelhantes na saída, mas os requisitos de energia e a lógica de operação são diferentes.

A regra prática é simples: o ar comprimido é útil quando o controle, a compactação e o impacto localizado são mais importantes do que o volume total de fluxo de ar. Uma cortina de ar acionada por soprador geralmente é melhor quando a linha precisa de uma cortina de ar ampla e estável por muitas horas por turno.

Quando escolher uma faca pneumática acionada por ar comprimido

Uma faca pneumática a ar geralmente vale a pena ser considerada nas seguintes situações:

● A área de sopro é pequena, estreita, circular ou de difícil acesso.

● A máquina já possui um suprimento estável de ar comprimido próximo à estação.

● A faca de ar só precisa funcionar enquanto a peça estiver presente, não continuamente.

● A linha precisa de controle rápido de partida e parada por meio de uma válvula solenoide ou sinal de CLP.

● Não há espaço suficiente para um soprador, silenciador, dutos ou um coletor grande.

● A aplicação envolve cabos, tubos, garrafas, gargalos, cantos, ranhuras ou peças fixadas por dispositivos de segurança.

● O projeto é uma modernização em que a alteração do traçado da linha principal seria dispendiosa.

As aplicações típicas incluem a secagem de gargalos de garrafas, a secagem de cabos e fios, a remoção de poeira de peças pequenas, a remoção de água de ranhuras, a limpeza antes da marcação ou etiquetagem, o resfriamento de componentes pequenos e a remoção de líquidos de áreas que uma cortina de ar ampla não consegue alcançar.

Quando uma faca de ar acionada por soprador costuma ser melhor

O ar comprimido é conveniente, mas não é gratuito. Produzir ar comprimido consome energia, e o uso contínuo em alto fluxo pode se tornar caro. Se uma linha de produção precisa secar toda a largura de uma esteira transportadora, chapa de vidro, placa de circuito impresso, tira de metal, bandeja de alimentos ou componente lavado durante longos turnos, geralmente é recomendável avaliar primeiro um sistema de corte com jato de ar acionado por soprador.

Um sistema acionado por soprador fornece alto volume de ar com pressão mais baixa. Ele pode alimentar lâminas de ar longas, múltiplas lâminas de ar ou estações de secagem de largura total com cobertura mais estável. As lâminas de ar padrão da QXY incluem larguras de fenda de 0,5 a 2 mm, distância de trabalho recomendada de 20 a 50 mm e comprimentos personalizados de até 6 m para linhas de produção largas. Essas características costumam ser mais adequadas para secagem em grandes áreas.

A escolha não se resume a qual tecnologia é mais avançada, mas sim a qualificar a fonte de ar para o processo. Uma lâmina de ar pneumática compacta resolve muito bem problemas de sopro em pequenas áreas. Já uma lâmina de ar acionada por soprador resolve com mais eficiência problemas de secagem em toda a largura do material.

Lista de verificação para seleção de projetos com faca pneumática de ar

Antes de escolher uma faca de ar comprimido, reúna as seguintes informações. Isso ajudará a QXY a recomendar a estrutura, o comprimento, o material, a posição da entrada de ar e o método de montagem adequados.

● Formato do produto: superfície plana, borda, garrafa, tubo, cabo, perfil, canto ou peça fixada em dispositivo de fixação.

● Resultado desejado: remover água visível, remover poeira, resfriar uma superfície, limpar antes da rotulagem ou secar antes da embalagem.

● Área de cobertura de ar: comprimento necessário, diâmetro interno, tamanho da saída quadrada ou zona de sopro concentrada.

● Ar comprimido disponível: pressão, capacidade de fluxo, qualidade do ar, filtragem e se o fornecimento de ar é compartilhado com outras máquinas.

● Ciclo de trabalho: sopro contínuo, intermitente, acionado por parte ou programado.

● Posição de montagem: superior, lateral, inferior, inclinada, com passagem de anel ou dentro da estrutura do equipamento.

● Requisitos de material: liga de alumínio, aço inoxidável, plástico ou outro material, dependendo da área de contato com água, produtos químicos, alimentos ou risco de corrosão.

● Ruído e segurança: distância do operador, proteção, caminho de drenagem e necessidade de proteção do ar para evitar que o líquido seja expelido em direção aos sensores ou ao pessoal.

Catálogo de Produtos QXY para Facas de Ar Comprimido

Como escolher entre sistemas de faca de ar pneumáticos e convencionais

Comece pelo processo, não pelo nome do produto. Se a linha de produção tiver uma pequena área úmida, um ciclo curto, uma estrutura de máquina compacta ou um produto cilíndrico que necessite de cobertura de ar em toda a sua extensão, uma faca de ar comprimido é uma excelente opção. Ela oferece controle direto e pode ser moldada ao redor da peça.

Se a linha de secagem abranger uma grande superfície de forma contínua, calcule a demanda total de ar antes de escolher o ar comprimido. Um sistema de corte com lâmina de ar acionado por soprador pode exigir um planejamento de instalação mais complexo, mas geralmente oferece melhor desempenho a longo prazo para secagens extensas e de grande volume. Isso é especialmente verdadeiro para lavagens em esteira, painéis grandes, materiais em chapa e lâminas de ar de grande comprimento.

Em casos de incerteza, a QXY pode analisar desenhos do produto, velocidade da linha de produção, fotos da área úmida, fonte de ar disponível, espaço para instalação e nível de umidade desejado. Uma breve análise técnica geralmente é mais adequada do que selecionar o produto apenas com base no tamanho do catálogo.

Sobre a QXY Machinery

A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma fabricante sediada em Shenzhen, especializada em soluções para secagem com jato de ar, remoção de poeira, lavagem com água e limpeza de superfícies industriais. A empresa integra P&D, design, produção e vendas, com mais de 10 anos de experiência focada em produtos com jato de ar e sistemas de suporte.

A linha de produtos da QXY inclui facas de ar em liga de alumínio, facas de ar em aço inoxidável, facas de ar em PVC, facas de ar em liga de titânio, facas de ar com orifícios pequenos, facas de ar tipo tornado, facas de ar anulares, facas de ar ar-ar, facas de ar pneumáticas e outras estruturas personalizadas. Para projetos de facas de ar acionadas por ar comprimido, a QXY oferece suporte a diferentes formatos de saída, opções de materiais, suportes de montagem personalizados, comprimentos personalizados e consultoria de instalação específica para cada aplicação.

-> Entre em contato com a QXY Machinery para discutir a faca de ar comprimido ideal para sua aplicação.

Perguntas frequentes

P: O que é uma faca pneumática movida a ar comprimido?

A: Trata-se de uma faca de ar que utiliza ar comprimido da planta em vez de um soprador como fonte de ar. O ar comprimido passa por uma saída estreita ou com formato específico para criar um fluxo de ar controlado para secagem, limpeza, resfriamento ou sopro.

P: Uma faca pneumática é a mesma coisa que uma faca de ar padrão?

R: Não exatamente. Uma faca de ar pneumática é alimentada por ar comprimido. Uma faca de ar industrial padrão geralmente é alimentada por um soprador. A saída pode parecer semelhante, mas a pressão, o volume de fluxo de ar, o custo operacional e a faixa de aplicação ideal são diferentes.

P: O ar comprimido é mais eficiente do que um soprador?

R: Depende do processo. O ar comprimido pode ser prático para secagem rápida, intermitente ou localizada. Para secagem contínua em grandes áreas, uma lâmina de ar acionada por soprador costuma ser mais econômica, pois fornece um volume de ar maior com pressão menor.

P: Para que serve uma faca de ar anular?

A: Uma lâmina de ar anular envolve o produto e proporciona cobertura de ar de 360 graus. É comumente usada para cabos, fios, tubos, canos, garrafas e produtos cilíndricos que precisam de secagem ou limpeza completa.

P: Quando devo escolher uma faca de ar quadrada?

A: Uma lâmina de ar quadrada pode ser considerada quando a área alvo não for adequada para uma fenda reta longa ou uma estrutura anular circular. Ela pode ser útil para peças com formatos especiais, cantos, áreas de fixação ou zonas de sopro definidas. A escolha final deve ser baseada no formato do produto e nos requisitos de teste.

P: A QXY pode personalizar facas pneumáticas movidas a ar comprimido?

R: Sim. A QXY pode discutir comprimento personalizado, formato da saída, material, conexão de entrada, suporte de montagem, ângulo e método de instalação com base na linha de produção. Para lâminas de ar anulares, o diâmetro interno e o material são especialmente importantes.

P: Que informações devo enviar antes de solicitar um orçamento para corte com faca pneumática?

A: Envie as dimensões e o formato do produto, a velocidade da linha, se a área está úmida ou suja, o nível de umidade necessário, a pressão e a vazão de ar comprimido disponíveis, o espaço disponível para instalação, o material de preferência, fotos ou desenhos e se a faca de ar funcionará continuamente ou apenas quando houver uma peça presente.
