Um bom projeto de lâmina de ar começa na linha de produção, não com um formato fixo de catálogo. Uma linha de limpeza de PCBs, uma linha de embalagem de alimentos, uma estação de secagem de garrafas, uma linha de limpeza de vidros de LCD, uma lavadora de tiras metálicas, um processo têxtil e uma lavadora de componentes eletrônicos exigem diferentes comportamentos do fluxo de ar. Algumas linhas precisam de secagem de superfície ampla e uniforme. Outras precisam de ar direcionado para orifícios. Algumas precisam de cobertura de 360 graus ao redor de um tubo ou cabo. Algumas precisam de resistência à corrosão perto de produtos químicos.

É por isso que a QXY Machinery não trata as facas de ar como um produto padrão. A empresa desenvolve soluções de facas de ar a partir de uma ampla gama de produtos e, em seguida, ajusta a estrutura, o material, o comprimento, a ranhura, a entrada, o padrão de furos e o layout de acordo com as condições de trabalho do cliente. Para compradores industriais, isso é importante porque um projeto inadequado de faca de ar geralmente resulta em secagem deficiente, alto consumo de energia, respingos, ruído, movimentação do produto ou necessidade de manutenção frequente.

A QXY Machinery possui mais de 15 anos de experiência focada na área de facas de ar, com P&D, projeto, produção e vendas integrados em um único sistema. A empresa desenvolveu mais de 15 tipos de facas de ar padrão e oferece suporte para projetos personalizados de facas de ar para atender às necessidades específicas de cada linha de produção.

O projeto de facas de ar deve começar pela resolução do problema do processo.

Uma faca de ar não é apenas uma saída de ar. É uma ferramenta de controle de fluxo de ar que deve ser adequada ao produto, à carga de líquido, à velocidade da linha, ao espaço de instalação e ao objetivo de qualidade final. Um comprador pode solicitar um fluxo de ar mais forte, mas o problema real pode ser a largura da abertura, a distância de montagem, o ângulo, o equilíbrio da entrada ou o tipo de produto inadequado.

Por exemplo, um jato de ar padrão com fenda pode secar muitas superfícies planas, mas pode não remover a água presa dentro dos furos de passagem de uma placa de circuito impresso. Um jato de ar lateral pode atingir os ombros de garrafas ou áreas de rótulos, mas pode não secar uma folha plana inteira. Um jato de ar circular pode secar ao redor de um cabo ou tubo em uma única passada, enquanto um jato de ar tipo tornado pode ser melhor para superfícies rebaixadas ou irregulares.

A lógica de projeto da QXY é prática: identificar a zona molhada, entender para onde a água ou os detritos devem ir e, em seguida, escolher a estrutura de lâmina de ar que possa realizar o trabalho com fluxo de ar estável e consumo de energia gerenciável.

Na QXY Machinery, inovação significa engenharia prática, não promessas vazias.

Em equipamentos industriais, a inovação deve se refletir na estrutura do produto. A capacidade de projeto de facas de ar da QXY Machinery se baseia em calibração de fábrica, designs ajustáveis, múltiplos materiais, dimensionamento personalizado e padrões de fluxo de ar específicos para cada aplicação. O objetivo não é criar um produto com aparência complexa, mas sim otimizar o desempenho do ar na linha de produção do cliente.

A QXY possui certificações de patentes nacionais para designs de lâminas de ar ajustáveis. A lâmina de ar padrão da empresa, feita de liga de alumínio, utiliza uma estrutura interna de defletor duplo para garantir velocidade de saída uniforme, com uma meta de uniformidade de fluxo de ar de fábrica de +/-5% ao longo de todo o comprimento da lâmina. Esses detalhes são importantes em linhas de secagem largas, onde uma zona frágil pode deixar manchas de água ou bordas úmidas.

A QXY também desenvolve formatos de produtos para problemas específicos: lâminas de ar com orifícios pequenos para secagem de furos passantes em placas de circuito impresso, lâminas de ar ar-ar para secagem simultânea em ambos os lados, lâminas de ar em anel para produtos redondos, lâminas de ar tipo tornado para superfícies complexas e designs resistentes a produtos químicos para ambientes agressivos.

Uma ampla gama de produtos ajuda os compradores a encontrar soluções que se adaptem a diferentes condições de trabalho.

Muitas linhas de produção não podem usar a mesma lâmina de ar. Uma linha de embalagem a seco pode precisar de uma lâmina de ar leve de liga de alumínio. Uma linha de produção de alimentos ou produtos farmacêuticos pode exigir aço inoxidável. Um processo químico de fabricação de placas de circuito impresso pode exigir PVC ou aço inoxidável próximo a soluções ácidas e alcalinas. Um ambiente altamente corrosivo pode exigir liga de titânio.

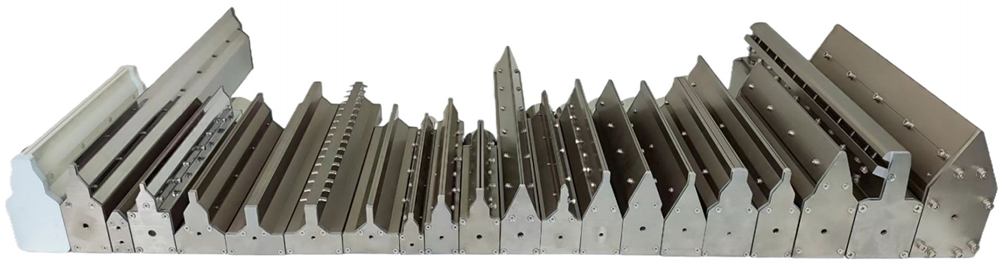

A linha de produtos da QXY Machinery inclui facas de ar em liga de alumínio , facas de ar em aço inoxidável , facas de ar em PVC, facas de ar em liga de titânio, facas de ar para PCBs com furos pequenos, facas de ar tipo tornado, facas de ar em anel, facas ar-ar e outras configurações personalizadas. Essa variedade oferece aos compradores mais do que uma simples escolha de tamanho. Ela permite que eles adequem a estrutura do produto ao risco real da linha de produção.

Uma ampla gama de modelos também reduz a necessidade de compromissos forçados. Em vez de usar uma única lâmina de corte padrão para todas as tarefas, os engenheiros podem escolher uma estrutura que se adapte ao formato do produto, à geometria da superfície, à localização da umidade, ao ambiente do material e ao espaço da máquina.

Design personalizado de faca de ar: o que pode ser ajustado?

A personalização não se resume apenas a aumentar o comprimento da lâmina de ar. O comprimento é importante, especialmente em transportadores largos, mas uma lâmina de ar personalizada e eficiente também pode exigir uma largura de ranhura específica, direção de entrada, quantidade de ar na entrada, material, padrão de furos, direção de montagem ou acabamento superficial.

As lâminas de ar padrão de alumínio da QXY incluem comprimentos de 150, 300, 450, 600, 800 e 1000 mm, com comprimentos personalizados disponíveis até 6 m. A folga padrão entre as ranhuras varia de 0,5 a 2 mm para diversas tarefas de secagem industrial, sendo definida na fábrica de acordo com o pedido. Para lâminas com mais de 600 mm de comprimento, entradas duplas são comumente utilizadas para proporcionar melhor distribuição de pressão.

Para aplicações em placas de circuito impresso (PCBs), a lâmina de ar para furos pequenos da QXY utiliza um padrão de dupla fileira com furos de 1 mm: uma fileira de furos retos e uma fileira de furos angulares. Este design foi desenvolvido para remover água retida em furos passantes, onde uma lâmina de ar convencional pode não alcançar com eficácia.

Opções de design de acordo com a necessidade da aplicação

Por que a P&D e a produção interna são importantes para projetos personalizados?

O projeto personalizado de facas de ar é facilitado quando as equipes de P&D e produção trabalham em conjunto. Um fornecedor que atua apenas na área de vendas pode até conseguir alterar o comprimento, mas a verdadeira personalização geralmente exige decisões de engenharia: posicionamento da entrada, tolerância da ranhura, comportamento do material, direção de montagem, compatibilidade com o soprador e verificações de qualidade antes da entrega.

A QXY Machinery integra P&D, design, produção e vendas. Isso permite que a equipe passe da solução do problema do cliente à especificação do produto sem separar a discussão sobre o design da realidade da fabricação. Para os compradores, isso reduz o risco de encomendar um produto que corresponde ao desenho, mas apresenta falhas na linha de produção.

A produção interna também favorece a repetibilidade. Quando uma fábrica calibra a largura da ranhura, verifica a uniformidade do fluxo de ar e compreende como o produto é utilizado, as futuras substituições ou versões modificadas podem manter-se mais próximas do projeto original de funcionamento.

Como os compradores devem comunicar os requisitos personalizados

Uma boa solicitação de faca de ar personalizada deve incluir mais do que apenas o comprimento. Os compradores devem enviar fotos ou desenhos do produto, largura da esteira, largura do produto, velocidade da linha, tipo de líquido, localização da zona úmida, superfície seca necessária, soprador ou suprimento de ar comprimido disponível, espaço de instalação, requisitos de material e ambiente de limpeza.

Para problemas de secagem, também é útil descrever o modo de falha. A água permanece na borda? Ela fica retida dentro dos orifícios? A névoa se acumula novamente após a secagem? O produto se move com o fluxo de ar? Um lado seca melhor que o outro? Esses detalhes orientam a escolha do projeto com mais precisão do que um simples pedido por "mais vento".

Quando as condições de funcionamento estiverem claras, a QXY poderá recomendar se a linha necessita de um modelo padrão, um modelo padrão modificado ou um projeto de faca de ar totalmente personalizado.

Especificações de referência QXY para projeto de faca de ar

Sobre a QXY Machinery

A QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) é uma empresa de alta tecnologia que integra P&D, projeto, produção e vendas, especializada em soluções de secagem, remoção de poeira e jateamento de água para aplicações industriais. Com mais de 10 anos de experiência focada no setor de facas de ar, a QXY Machinery desenvolveu uma base técnica sólida e um sistema completo de P&D interno.

A QXY Machinery desenvolveu de forma independente dezenas de modelos de facas de ar, abrangendo ligas de alumínio, aço inoxidável, PVC, ligas de titânio, facas de ar para PCBs com furos pequenos, facas de ar anulares, facas de ar tipo tornado e configurações ar-ar. A empresa oferece suporte a requisitos de linhas de produção padronizadas e projetos de facas de ar personalizados para fabricação de PCBs, limpeza de vidro de LCD, processamento de alimentos, embalagens de bebidas, produção farmacêutica, impressão, têxteis e fabricação de hardware.

A QXY Machinery opera um sistema de produção completo, apoiado por um amplo fornecimento de matéria-prima e um rigoroso controle de qualidade. A capacidade de processamento estável e a expertise técnica especializada garantem produtos confiáveis, suporte preciso à aplicação e um eficiente serviço pós-venda.

-> Entre em contato com a QXY Machinery para discutir o projeto personalizado de facas de ar para sua linha de produção.

Perguntas frequentes

P: O que está incluído no projeto de uma faca de ar?

A: O projeto da faca de ar inclui comprimento, material, largura da ranhura, padrão de furos, quantidade de entradas, direção de entrada, estrutura interna, disposição de montagem e compatibilidade com o soprador ou fonte de ar.

P: A QXY Machinery pode personalizar facas de ar?

R: Sim. A QXY oferece suporte a personalização do comprimento da lâmina de ar, largura da ranhura, padrão de furos, configuração de entrada, seleção de materiais e layouts específicos para cada aplicação, com base na linha de produção do cliente.

P: Quantos tipos de facas de ar a QXY oferece?

A: A QXY produz mais de 15 tipos padrão de facas de ar, incluindo facas de ar em liga de alumínio, aço inoxidável, PVC, liga de titânio, PCB com furos pequenos, tipo tornado, anel e ar-ar.

P: Por que a capacidade de P&D é importante para o projeto de facas de ar?

A: A capacidade de P&D ajuda a adequar a faca de ar ao processo, em vez de apenas alterar o tamanho. Ela influencia a uniformidade do fluxo de ar, a estrutura da fenda, o projeto da entrada, a seleção de materiais e a resolução de problemas específicos da aplicação.

P: Que informações devo fornecer para uma faca de ar personalizada?

A: Envie fotos do produto, largura da esteira, largura do produto, velocidade da linha, localização da zona úmida, tipo de líquido, nível de umidade necessário, fonte de ar, espaço para instalação e requisitos de material ou lavagem.

P: Qual material devo escolher para a faca de ar comprimido?

A: A liga de alumínio é adequada para muitas linhas industriais de zonas secas. O aço inoxidável é preferível para ambientes alimentícios, de bebidas, farmacêuticos, de lavagem ou corrosivos. PVC ou titânio podem ser considerados para exposição a produtos químicos mais fortes.

P: A QXY pode projetar lâminas de ar para secagem de componentes de furo passante em placas de circuito impresso?

R: Sim. A faca de ar de orifícios pequenos da QXY utiliza um design de orifícios de 1 mm em fileira dupla com orifícios retos e angulares para ajudar a remover a água dos furos passantes da placa de circuito impresso e de detalhes finos da placa.
